Quando i sistemi idraulici devono sostenere carichi pesanti in modo sicuro o impedire il riflusso indesiderato del fluido, gli ingegneri spesso si rivolgono a valvole di ritegno pilotate. Tra questi, il tipo SL prodotto da Bosch Rexroth si distingue come soluzione affidabile per applicazioni industriali e di apparecchiature mobili. Questa guida spiega cosa rende la valvola di ritegno pilotata SL diversa dagli altri tipi di valvole, come funziona e quando dovresti considerarne l'utilizzo nel tuo sistema idraulico.
Che cos'è una valvola di ritegno pilotata SL?

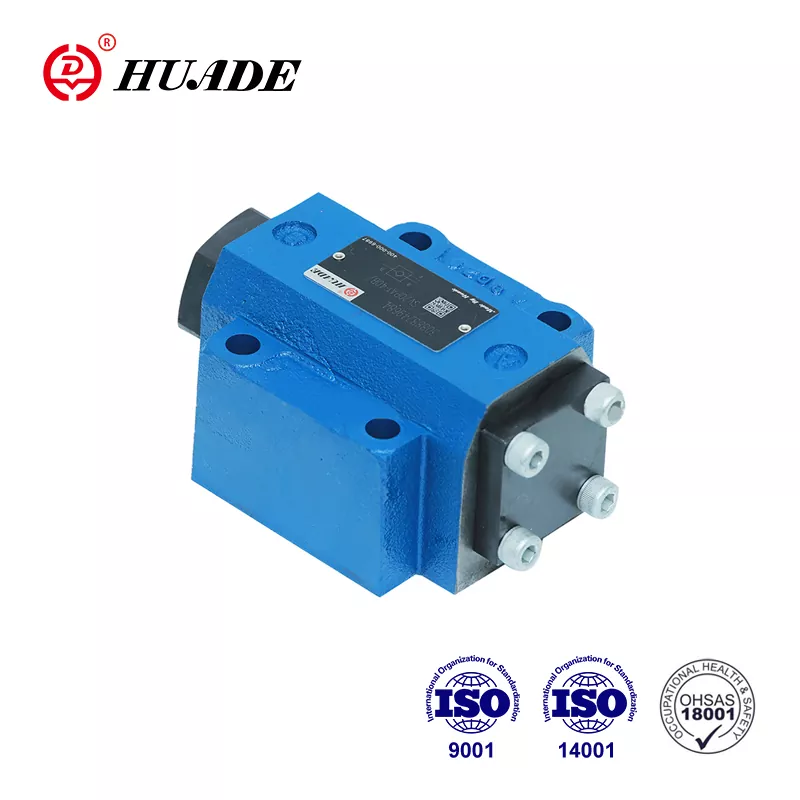

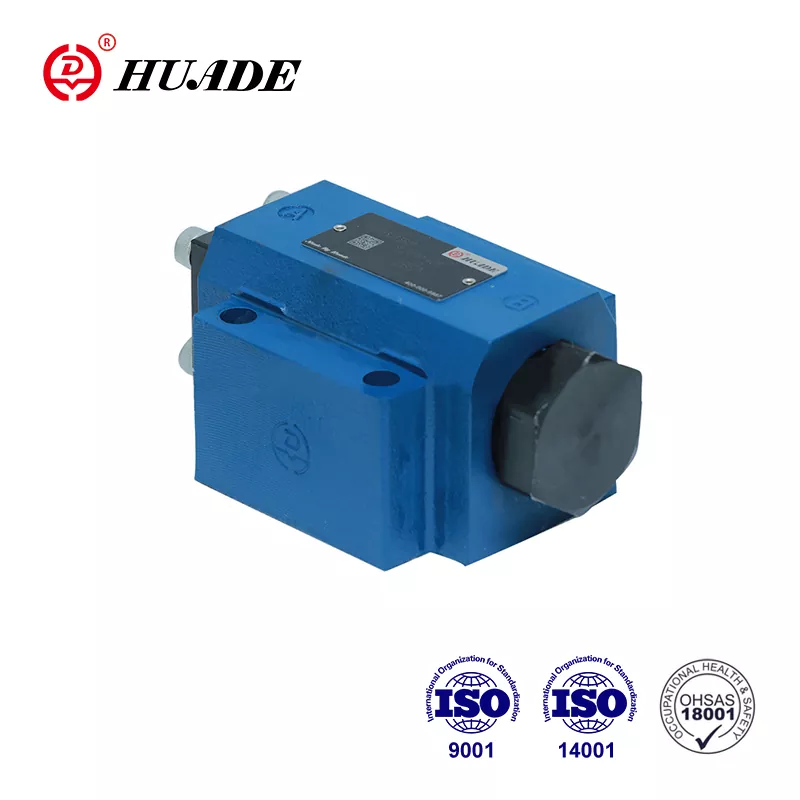

Una valvola di ritegno pilotata SL è un componente idraulico che consente al fluido di fluire liberamente in una direzione bloccando il flusso nella direzione opposta finché un segnale pilota non lo rilascia. La designazione "SL" si riferisce specificamente alla variante con drenaggio esterno di Bosch Rexroth della serie SV, progettata per applicazioni in cui l'olio pilota deve essere scaricato separatamente dal circuito principale.
La valvola utilizza un design a otturatore e può essere montata su una sottopiastra o collegata tramite porte filettate. Quando il fluido scorre dalla porta A alla porta B, la valvola si apre facilmente con una resistenza minima. Quando la pressione tenta di respingere il fluido da B ad A, la valvola sigilla completamente senza perdite. L'unico modo per aprire la valvola al contrario è applicare la pressione pilota alla porta X, che solleva meccanicamente l'otturatore e consente un flusso controllato.
La differenza fondamentale tra la valvola di ritegno pilotata SL e il modello SV standard risiede nella caratteristica di drenaggio esterno. Mentre le valvole SV scaricano l'olio pilota internamente nel sistema, le valvole SL convogliano l'olio attraverso una porta Y separata. Questo drenaggio esterno offre ai progettisti maggiore flessibilità quando costruiscono circuiti idraulici complessi, in particolare quando il drenaggio pilota deve essere collegato al serbatoio in modo indipendente o quando il drenaggio interno potrebbe causare interferenze di pressione.
Come funziona la valvola di ritegno pilotata SL
Comprendere il principio di funzionamento di una valvola di ritegno pilotata SL aiuta a spiegare perché funziona così bene nelle applicazioni di mantenimento del carico. La valvola contiene diversi componenti chiave: un corpo principale, un otturatore primario, un otturatore pilota, molle di compressione e un pistone di controllo. Queste parti lavorano insieme per creare tre modalità operative distinte.
Durante il flusso libero da A a B, il fluido idraulico spinge direttamente contro l'otturatore, aprendolo con pochissima resistenza. La caduta di pressione attraverso la valvola rimane inferiore a 5 bar alle portate nominali, il che significa una perdita di energia minima. Questa direzione del flusso libero si collega generalmente al lato della pompa del circuito idraulico.
Quando la pressione aumenta nella direzione opposta da B ad A, la pressione del sistema si combina con la forza della molla per spingere saldamente l'otturatore contro la sua sede. Ciò crea una tenuta completa senza perdite, essenziale per mantenere i carichi in posizione. Un cilindro idraulico verticale, ad esempio, non si sposta verso il basso anche a pieno carico perché la valvola di ritegno SL pilotata mantiene un blocco perfetto.
La terza modalità si attiva quando si applica la pressione pilota alla porta X. Questa pressione agisce sul pistone di controllo, che ha una superficie maggiore rispetto all'otturatore principale. Il vantaggio meccanico consente ad una pressione pilota relativamente bassa di superare l'elevata pressione del sistema sul lato bloccato. Nella configurazione SL, la porta di drenaggio esterno Y separa la camera pilota dalla porta A, garantendo che solo la pressione di controllo prevista agisca sul pistone senza interferenze dal lato del carico.
Alcuni modelli SL di valvole di ritegno pilotate includono una funzione di decompressione, identificata dalla lettera "A" nella designazione del modello. Queste valvole hanno un piccolo otturatore sferico che si apre leggermente prima che l'otturatore principale si sollevi. Questa apertura graduale rilascia gradualmente la pressione intrappolata, riducendo gli urti e il rumore nel sistema idraulico. La variante "B" si apre direttamente senza questa fase di preapertura, fornendo una risposta più rapida ma generando potenzialmente più picchi di pressione.
La pressione pilota minima richiesta dipende dalla pressione di carico che è necessario superare. Gli ingegneri lo calcolano utilizzando la formula: la pressione pilota dovrebbe essere inferiore alla pressione di carico moltiplicata per il rapporto tra l'area dell'otturatore e l'area del pistone di controllo. Per scopi pratici, la maggior parte dei modelli SL di valvole di ritegno pilotate necessitano di almeno 5 bar di pressione pilota per iniziare l'apertura, con il requisito esatto che varia in base alle condizioni di carico e alle dimensioni della valvola.
Specifiche tecniche e dati prestazionali
Bosch Rexroth produce modelli SL di valvole di ritegno pilotate con dimensioni nominali che vanno da NG10 a NG32, coprendo un ampio spettro di applicazioni industriali. Queste valvole gestiscono pressioni massime fino a 315 bar e portate che raggiungono i 550 litri al minuto, rendendole adatte per sistemi idraulici esigenti.
La dimensione più piccola NG10 funziona bene per macchinari compatti, gestendo fino a 100 litri al minuto con un volume di controllo di soli 2,5 centimetri cubi alla porta X. Le valvole NG16 e NG20 di fascia media supportano portate fino a 300 litri al minuto, mentre i modelli NG25 e NG32 più grandi possono ospitare 550 litri al minuto per apparecchiature industriali pesanti. Ciascuna dimensione mantiene la stessa pressione di esercizio massima di 315 bar, sebbene la pressione di controllo possa variare da 5 a 315 bar a seconda delle esigenze dell'applicazione.
Le considerazioni sul peso sono importanti per i progettisti di apparecchiature mobili. Una valvola di ritegno pilotata SL NG10 in configurazione con montaggio su piastra pesa circa 1,8 chilogrammi, mentre il modello NG32 raggiunge i 7,8 chilogrammi. Le versioni con attacco filettato aggiungono a queste cifre circa 0,3 chilogrammi. Le dimensioni fisiche variano di conseguenza, con NG10 che misura circa 100,8 millimetri di lunghezza e utilizza filettature con porta G1/4, mentre NG32 si estende fino a 140 millimetri con porte G1 1/2.
Le prestazioni della temperatura coprono le tipiche condizioni industriali. Con le guarnizioni NBR standard, la valvola di ritegno pilotata SL funziona in modo affidabile da -30 gradi Celsius a positivi 80 gradi Celsius. Se la vostra applicazione prevede temperature più elevate o fluidi aggressivi, il materiale di tenuta FKM offre una migliore resistenza. La valvola accetta fluidi idraulici con viscosità compresa tra 2,8 e 500 millimetri quadrati al secondo, anche se le prestazioni ottimali si ottengono con l'olio HLP46 standard a 40 gradi Celsius.
Il controllo della contaminazione rimane fondamentale per una lunga durata della valvola. Bosch Rexroth consiglia di mantenere la pulizia del fluido a norma ISO 4406 classe 20/18/15 o superiore. Il rispetto degli standard di filtrazione RE 50070 aiuta a prevenire l'ostruzione dei passaggi pilota, che è una delle modalità di guasto più comuni per le valvole di ritegno pilotate.
Selezione del modello giusto per la tua applicazione
La scelta tra diverse varianti della valvola di ritegno SL pilotata dipende da diversi fattori nella progettazione del sistema idraulico. La configurazione base SL a pilota singolo funziona bene quando è necessario controllare il flusso in una sola direzione. Questa configurazione è comune nelle applicazioni con cilindri verticali in cui la gravità tenta di tirare verso il basso il carico ed è necessaria la funzionalità di rilascio remoto.
Le versioni a doppio pilota forniscono il controllo in entrambe le direzioni, rendendole ideali per i cilindri a doppio effetto che richiedono il mantenimento del carico su entrambe le estremità della corsa. Le attrezzature edili come i bracci degli escavatori utilizzano spesso questa configurazione per evitare la deriva in entrambe le direzioni quando l'operatore rilascia i comandi. La caratteristica doppio pilota della valvola di ritegno pilotata SL garantisce che il carico rimanga esattamente dove posizionato, indipendentemente dalle forze esterne.
L'opzione di decompressione diventa importante quando il sistema presenta differenziali di pressione elevati o quando un rilascio improvviso della pressione potrebbe danneggiare i componenti. I modelli di tipo A con stadio di preapertura con otturatore sferico riducono gli urti nelle linee idrauliche e minimizzano il rumore durante la commutazione della valvola. Ciò li rende preferibili per le applicazioni in cui il comfort dell'operatore è importante o in cui i picchi di pressione potrebbero danneggiare i componenti sensibili. I modelli di tipo B senza preapertura rispondono più rapidamente e funzionano bene quando l'attuazione rapida della valvola è più importante del rilascio graduale della pressione.
La scelta del metodo di connessione dipende dall'architettura del sistema. Il montaggio su piastra secondo gli standard DIN 24340 consente l'integrazione del collettore compatto e un impianto idraulico più pulito, particolarmente utile nelle apparecchiature mobili dove lo spazio è limitato. Le connessioni filettate offrono maggiore flessibilità per applicazioni di retrofit o sistemi in cui il montaggio su collettore non è pratico. La valvola di ritegno pilotata SL supporta entrambi gli approcci con dimensioni compatibili.
La regolazione della pressione di apertura fornisce un altro parametro di regolazione. I modelli standard utilizzano impostazioni di precarico della molla comprese tra 1,5 e 10 bar, che determinano la quantità di pressione inversa creata prima che l'otturatore principale si inserisca saldamente. Pressioni di apertura inferiori consentono un flusso libero più semplice, ma possono causare il successivo riposizionamento della valvola durante il decadimento della pressione. Pressioni di apertura più elevate garantiscono un alloggiamento positivo ma aumentano la caduta di pressione nella direzione del flusso libero.
Dove le valvole di ritegno pilotate SL offrono le migliori prestazioni
L'automazione industriale fa molto affidamento sulla tecnologia SL della valvola di ritegno pilotata per un controllo preciso del carico. Le presse di produzione utilizzano queste valvole per mantenere la posizione del pistone durante i cicli della pressa, evitando che la pesante piastra superiore si sposti quando la pressione idraulica diminuisce. Le macchine per lo stampaggio a iniezione utilizzano configurazioni simili per mantenere le metà dello stampo bloccate sotto un'elevata forza di serraggio, garantendo una qualità costante delle parti.
Le apparecchiature mobili rappresentano forse il campo di applicazione più vasto per la valvola di ritegno pilotata SL. Escavatori, pale gommate e terne necessitano tutti di un supporto affidabile del carico nei circuiti del braccio, dell'avambraccio e della benna. Quando un operatore parcheggia la macchina con la benna sollevata, la valvola di ritegno pilotata impedisce al carico di scivolare verso il basso a causa di perdite dalla guarnizione del cilindro o di dilatazione termica dell'olio intrappolato. La configurazione con drenaggio esterno delle valvole SL funziona particolarmente bene in queste applicazioni perché evita il feedback della pressione interna che potrebbe causare instabilità.
Le applicazioni con gru richiedono un'affidabilità ancora maggiore poiché le cadute di carico creano seri rischi per la sicurezza. Gli stabilizzatori degli stabilizzatori sulle gru mobili utilizzano valvole di ritegno pilotate SL per mantenere la posizione per giorni o settimane durante i sollevamenti prolungati. La caratteristica di perdita zero garantisce che la gru rimanga livellata durante tutta l'operazione. Molti modelli di gru includono valvole di ritegno a doppio pilotaggio su entrambi i lati di ciascun cilindro, creando un mantenimento del carico ridondante che continua a funzionare anche in caso di guasto di una valvola.
Gli impianti di trattamento dell'acqua hanno scoperto che i modelli SL con valvola di ritegno pilotata semplificano le procedure di manutenzione. Le stazioni di pompaggio utilizzano queste valvole per isolare i motori durante il servizio consentendo al tempo stesso l'attivazione remota per il lavaggio inverso dei filtri. Lo scarico pilota esterno consente al personale di manutenzione di controllare l'apertura della valvola da una distanza di sicurezza, mantenendo i lavoratori lontani dalle zone ad alta pressione. Questa funzionalità remota riduce i tempi di inattività e migliora la sicurezza rispetto alle valvole di isolamento ad azionamento manuale.
I sistemi di controllo del passo delle pale delle turbine eoliche rappresentano un'applicazione crescente per le valvole di ritegno pilotate. Ogni pala si collega a cilindri idraulici che regolano l'angolo rispetto al vento. La valvola di ritegno SL ad azionamento pilotato mantiene la posizione della pala durante il normale funzionamento consentendo al tempo stesso una rapida regolazione quando le condizioni del vento cambiano. La specifica di zero perdite è importante in questo caso perché anche piccole variazioni dell'angolo delle pale influiscono sull'efficienza della turbina e sul carico strutturale.
Le attrezzature per la movimentazione dei materiali, come i carrelli elevatori, beneficiano del controllo preciso fornito da queste valvole. I cilindri di sollevamento del montante devono sostenere i carichi a qualsiasi altezza senza deriva, cosa che la valvola di ritegno pilotata SL esegue in modo affidabile. La variante a doppio pilota consente l'abbassamento controllato anche in caso di carichi pesanti modulando la pressione del pilota per creare una discesa fluida anziché una caduta libera.
Vantaggi che distinguono le valvole SL
Il vantaggio più significativo di una valvola di ritegno SL pilotata è la sua caratteristica di perdita zero nella direzione bloccata. A differenza delle valvole di ritegno ad azione diretta che possono filtrare leggermente sotto alta pressione, o delle valvole di controbilanciamento che hanno intrinsecamente alcune perdite controllate, la valvola SL crea una tenuta perfetta. Ciò è fondamentale per il mantenimento del carico statico in cui anche una deriva minima si accumula nel tempo in errori di posizione significativi.
La funzionalità di controllo remoto estende la portata dell'operatore e migliora la sicurezza. Applicando la pressione pilota da una posizione distante, è possibile rilasciare i carichi senza avvicinarsi ad apparecchiature potenzialmente pericolose. I sistemi di arresto di emergenza possono anche integrarsi con i circuiti SL della valvola di ritegno pilotata, rilasciando automaticamente i carichi intrappolati quando si attivano gli interblocchi di sicurezza. Questa flessibilità si rivela preziosa nei sistemi automatizzati in cui l'intervento umano deve essere ridotto al minimo.
L'elevata capacità di flusso rispetto alle dimensioni della valvola aiuta i progettisti di sistemi a ridurre al minimo l'ingombro dei componenti. I modelli SL di valvole di ritegno pilotate più grandi gestiscono 550 litri al minuto, sufficienti per la maggior parte dei cilindri industriali, pur mantenendo dimensioni di montaggio compatte. Questa elevata capacità di flusso è accompagnata da una bassa caduta di pressione nella direzione del flusso libero, generalmente inferiore a 5 bar alle portate nominali, il che significa meno spreco di energia e temperature di esercizio più fredde.
La rapida risposta alle mutevoli condizioni offre alle valvole di ritegno pilotate un vantaggio nelle applicazioni dinamiche. Quando si applica la pressione pilota, la valvola si apre rapidamente e quando la pressione pilota viene rilasciata, la molla e la pressione del sistema fanno scattare l'otturatore in chiusura quasi istantaneamente. Le varianti di decompressione rallentano deliberatamente questa azione per ridurre lo shock, ma anche questi modelli rispondono più velocemente rispetto ai tipi di valvole alternative che si basano sull'attrito del fluido o su complicati circuiti di dosaggio.
La flessibilità bidirezionale nelle configurazioni a doppio pilota elimina la necessità di più valvole in circuiti complessi. Una singola valvola di ritegno pilotata SL con doppi ingressi pilota può sostituire due valvole separate in applicazioni che richiedono il mantenimento del carico in entrambe le direzioni. Ciò riduce il numero delle parti, i potenziali punti di perdita e la complessità complessiva del sistema, migliorando al tempo stesso l'affidabilità attraverso un minor numero di componenti.
Comprendere i limiti e i rischi
La complessità strutturale crea lo svantaggio principale dei modelli SL di valvole di ritegno pilotate rispetto alle valvole ad azione diretta più semplici. I componenti aggiuntivi, tra cui valvole pilota, pistoni di controllo e passaggi di scarico esterni, aumentano i costi di produzione e creano più potenziali punti di guasto. I piccoli passaggi pilota sono particolarmente vulnerabili alla contaminazione, che può bloccare il segnale di controllo e impedire l'apertura della valvola quando necessario.
I requisiti di manutenzione sono più elevati per le valvole di ritegno pilotate rispetto alle alternative più semplici. I passaggi pilota necessitano di ispezione e pulizia regolari per evitare intasamenti. L'usura della guarnizione sia sull'otturatore principale che sull'otturatore pilota richiede una sostituzione periodica, in genere utilizzando materiali NBR o FKM a seconda delle condizioni del fluido e della temperatura. Queste attività di manutenzione richiedono maggiori conoscenze tecniche rispetto alla manutenzione di una valvola di ritegno di base, richiedendo potenzialmente una formazione specializzata per il personale di manutenzione.
Le applicazioni di carico dinamico possono causare problemi di vibrazione con i modelli SL di valvole di ritegno pilotate. Quando i carichi oscillano o vibrano, la valvola può aprirsi e chiudersi ripetutamente alla pressione di soglia, creando rumore e usura accelerata. Le valvole di controbilanciamento gestiscono queste condizioni dinamiche in modo più fluido grazie alle loro caratteristiche di apertura progressiva. Se la vostra applicazione prevede un movimento costante del carico anziché un mantenimento statico, una valvola di ritegno pilotata potrebbe non essere la scelta migliore.
Gli effetti della dilatazione termica rappresentano un rischio sottile ma reale nelle applicazioni con valvole di ritegno pilotate. Quando l'olio idraulico intrappolato tra una valvola chiusa e un carico si riscalda, si espande e aumenta la pressione. Gli ingegneri a volte chiamano questo "blocco termico" perché l'aumento di pressione può diventare così grave che il segnale pilota non riesce a superarlo. Aumenti di temperatura intorno ai 10 gradi Celsius possono generare aumenti di pressione superiori a 100 bar nei volumi intrappolati. La progettazione di valvole di scarico termico o la considerazione di fluidi a temperatura stabile aiutano a mitigare questo rischio.
Considerazioni sui costi rendono i modelli SL di valvole di ritegno pilotate meno attraenti per applicazioni semplici. Una valvola di ritegno ad azione diretta di base costa molto meno e funziona perfettamente per prevenire direttamente il riflusso laddove non è richiesto il mantenimento del carico. Le sofisticate funzionalità di controllo di una valvola SL ne giustificano il prezzo più elevato solo quando la vostra applicazione necessita specificamente di funzionalità di rilascio remoto, assenza di perdite o controllo bidirezionale preciso.
Confronto tra le valvole SL e soluzioni alternative
Le valvole di ritegno ad azione diretta rappresentano l'alternativa più semplice alla valvola di ritegno SL pilotata. Queste valvole di base utilizzano la sola pressione del fluido per sollevare l'otturatore contro una molla leggera, consentendo il flusso in una direzione e bloccando il flusso inverso. Rispondono molto rapidamente e costano molto meno dei progetti pilotati. Tuttavia, le valvole di ritegno ad azione diretta potrebbero perdere leggermente sotto alta pressione, usurarsi più rapidamente a causa dell'impatto diretto del fluido sull'otturatore e non possono essere aperte a distanza nella direzione opposta. Funzionano bene per la protezione dell'uscita della pompa o per l'isolamento di base della linea, ma non soddisfano i requisiti per un reale mantenimento del carico.
Le valvole di controbilanciamento combinano una funzione di limitazione della pressione con il comportamento della valvola di ritegno, creando un controllo uniforme per i carichi dinamici. Queste valvole modulano l'apertura in base alla pressione del carico, consentendo la discesa controllata dei carichi verticali mantenendo la contropressione per evitare fuoriuscite. Eccellono nel controllo del movimento delle apparecchiature mobili in cui i carichi si muovono costantemente, come i montacarichi delle gru o i cancelli di sollevamento dei veicoli. Il compromesso è che le valvole di controbilanciamento presentano sempre alcune perdite controllate e costano di più rispetto alle valvole di ritegno ad azione diretta o pilotate. Per il mantenimento del carico statico laddove non si desidera alcun movimento, una valvola di ritegno pilotata SL offre prestazioni migliori a costi inferiori.
Le elettrovalvole controllate elettricamente offrono un'altra opzione per la funzionalità di rilascio remoto. Queste valvole utilizzano bobine elettromagnetiche per spostare le bobine o gli otturatori interni, fornendo un controllo on-off senza richiedere la pressione pilota. Funzionano bene in sistemi con architettura di controllo elettronico e possono integrarsi direttamente con PLC e altre apparecchiature di automazione. Tuttavia, le elettrovalvole hanno generalmente una capacità di flusso inferiore rispetto alle valvole di ritegno pilotate di dimensioni comparabili, generano calore durante l'energizzazione continua e necessitano di energia elettrica per mantenere le posizioni aperte. La valvola di ritegno pilotata SL è vincente nelle applicazioni in cui la potenza idraulica è facilmente disponibile e la complessità elettrica deve essere ridotta al minimo.
I fusibili idraulici rappresentano un'alternativa specializzata per il mantenimento del carico critico per la sicurezza. Questi dispositivi si chiudono automaticamente quando rilevano portate eccessive che potrebbero indicare un tubo rotto o un raccordo rotto. Forniscono la protezione di emergenza che le valvole di ritegno pilotate non possono offrire. Tuttavia, i fusibili non forniscono funzionalità di rilascio remoto e potrebbero attivarsi falsamente in condizioni legittime di flusso elevato. Molti ingegneri combinano entrambe le tecnologie, utilizzando una valvola di ritegno SL pilotata per il controllo normale e un fusibile idraulico per la protezione di riserva di emergenza.
Pratiche di manutenzione che prolungano la durata utile
Programmi di ispezione regolari mantengono i sistemi SL con valvole di ritegno pilotate funzionanti in modo affidabile. I controlli visivi mensili dovrebbero verificare eventuali perdite di olio esterne attorno alle guarnizioni e alle superfici di montaggio. Anche piccole perdite indicano un degrado della tenuta che peggiorerà nel tempo. L'ascolto di rumori insoliti durante il funzionamento della valvola può rivelare problemi prima che si verifichi un guasto completo. Suoni vibranti o stridenti spesso indicano condizioni di pressione instabili o superfici dell'otturatore usurate.
Il mantenimento della pulizia del fluido protegge i piccoli passaggi pilota che rendono le valvole di ritegno pilotate vulnerabili alla contaminazione. Il rispetto dei requisiti della classe di pulizia ISO 4406 20/18/15 significa che il sistema di filtrazione cattura le particelle prima che possano depositarsi negli orifizi di controllo. L'utilizzo di un olio idraulico adeguato senza contaminazione dell'acqua previene la corrosione delle superfici interne. Molti programmi di manutenzione includono campionamenti e analisi trimestrali dell'olio per verificare che i livelli di contaminazione rimangano entro intervalli accettabili.
L'ispezione della linea pilota merita un'attenzione particolare perché questi tubi e passaggi di piccolo diametro si intasano facilmente. Lo scollegamento e il controlavaggio annuale delle linee pilota rimuove i detriti accumulati. Le valvole di ritegno nel circuito pilota devono essere pulite o sostituite se mostrano segni di inceppamento. Il test della pressione pilota con un manometro conferma che un segnale di controllo adeguato raggiunge la porta X quando si comanda l'apertura della valvola di ritegno pilotata SL.
Gli intervalli di sostituzione delle guarnizioni dipendono dalle condizioni operative, ma in genere si verificano ogni due-cinque anni. Le guarnizioni NBR durano più a lungo in applicazioni a temperature moderate, mentre le guarnizioni FKM resistono a temperature più elevate e fluidi aggressivi ma costano di più. Quando si sostituiscono le guarnizioni, ispezionare le superfici di accoppiamento sull'otturatore e sul corpo della valvola per individuare eventuali rigature o segni di usura che potrebbero impedire una buona tenuta anche con elastomeri nuovi. Una leggera lucidatura con carta abrasiva fine può ripristinare le superfici di tenuta, ma rigature profonde richiedono la sostituzione del corpo della valvola.
I test funzionali confermano che le valvole di ritegno pilotate continuano a funzionare correttamente. Un semplice test utilizza un cilindro verticale caricato con un peso. Con la pressione pilota bloccata, il carico dovrebbe rimanere perfettamente stazionario per ore o giorni, dimostrando zero perdite. L'applicazione della pressione pilota nominale dovrebbe aprire la valvola e consentire al carico di scendere dolcemente. Se il carico scivola verso il basso senza pressione pilota o se è necessaria una pressione pilota eccessiva per aprire la valvola, è necessaria la manutenzione o la sostituzione.
Risoluzione dei problemi comuni
Quando una valvola di ritegno pilotata SL non si apre a comando, iniziare verificando la pressione pilota sulla porta X. Utilizzando un manometro sulla connessione pilota si conferma se la pressione del segnale adeguata raggiunge la valvola. Se la pressione pilota è inferiore a 5 bar, il problema risiede nel circuito pilota piuttosto che nella valvola stessa. Verificare la presenza di linee bloccate, valvole pilota guaste o capacità inadeguata della pompa sull'alimentazione pilota.
Se la pressione pilota è corretta ma la valvola continua a non aprirsi, sospettare una contaminazione nel passaggio pilota o un pistone di controllo bloccato. Lo smontaggio della valvola in genere rivela sporco o corrosione che impediscono il movimento del pistone. La pulizia accurata di tutti i passaggi interni e la sostituzione delle guarnizioni di solito ripristina la funzione. Nei casi più gravi, la superficie del pistone di controllo potrebbe essere rigata e richiedere la sostituzione.
Una perdita nella direzione bloccata indica danni all'otturatore o alla sede. Piccole quantità di sporco possono incorporarsi nella superficie morbida dell'otturatore, creando percorsi di perdita anche quando la valvola è chiusa. Lo smontaggio e l'ispezione mostreranno se la pulizia dell'otturatore e della sede ripristina la tenuta o se sono necessarie parti di ricambio. Se la perdita persiste dopo la pulizia, verificare che la pressione del sistema non abbia superato la capacità nominale della valvola, il che potrebbe danneggiare permanentemente le superfici di tenuta.
Vibrazioni o vibrazioni durante il funzionamento suggeriscono che il carico è instabile o che la pressione pilota oscilla. Verificare che il carico rimanga stabile durante il funzionamento della valvola. Se il carico stesso vibra, la valvola di ritegno pilotata SL potrebbe non essere la soluzione giusta per quell'applicazione. L'instabilità della pressione nel circuito pilota può causare l'apertura e la chiusura ripetuta della valvola alla soglia. L'installazione di un accumulatore nella linea pilota spesso attenua queste fluttuazioni di pressione e arresta le vibrazioni.
Il rumore durante la commutazione della valvola in genere significa che la funzione di decompressione non funziona correttamente o che l'applicazione richiede una valvola di tipo A anziché di tipo B. I modelli senza stadio di preapertura con otturatore sferico rilasciano improvvisamente la pressione, il che può generare shock acustico nelle linee idrauliche. Se il rumore è inaccettabile, il passaggio a una valvola di ritegno pilotata SL con variante di decompressione solitamente risolve il problema. In alternativa, l'aggiunta di un piccolo orifizio nella linea pilota rallenta l'apertura della valvola, riducendo lo shock a scapito di una risposta leggermente più lenta.
Le situazioni di blocco termico richiedono approcci diversi per la risoluzione dei problemi. Se i carichi diventano difficili da spostare dopo che il sistema è rimasto inattivo in condizioni calde, è probabile che l'espansione del fluido intrappolato causi una pressione eccessiva. L'installazione di piccole valvole di scarico termico impostate al di sopra della normale pressione di esercizio ma al di sotto della capacità di esclusione del pilota consente l'espansione termica senza influenzare il normale funzionamento. In alternativa, l'utilizzo di fluidi idraulici a temperatura stabile riduce i coefficienti di dilatazione termica.
Sviluppi futuri e tendenze del settore
I progettisti di sistemi idraulici integrano sempre più sensori con componenti SL della valvola di ritegno pilotata per consentire la manutenzione predittiva. I trasduttori di pressione nelle linee pilota monitorano l'intensità del segnale di controllo, avvisando gli operatori prima che la pressione pilota scenda al di sotto dei livelli funzionali. I sensori di contaminazione nella linea di scarico dalla porta Y rilevano quando le particelle iniziano ad accumularsi, attivando la manutenzione prima che si verifichi un blocco. Questi sistemi di valvole intelligenti riducono i tempi di fermo macchina non pianificati individuando tempestivamente i problemi.
Le normative ambientali spingono all’adozione di fluidi idraulici biodegradabili, in particolare nelle attrezzature mobili e nelle applicazioni forestali. I moderni modelli SL di valvole di ritegno pilotate accettano questi fluidi attraverso materiali di tenuta compatibili e una migliore protezione dalla corrosione. VDMA 24568 e standard simili aiutano gli ingegneri a selezionare le valvole appropriate per le applicazioni di bioolio. Con l’aumento delle preoccupazioni ambientali, ci si aspetta una più ampia compatibilità con prodotti chimici dei fluidi alternativi.
Le tendenze alla miniaturizzazione nelle apparecchiature mobili creano la domanda di valvole di ritegno pilotate più piccole e leggere senza sacrificare le prestazioni. Tecniche di produzione avanzate, tra cui la stampa 3D e la fusione di precisione, possono consentire progetti più compatti. La riduzione del peso è importante per le apparecchiature mobili elettriche a batteria, dove ogni chilogrammo influisce sull’autonomia operativa. I futuri modelli SL di valvole di ritegno pilotate potrebbero incorporare materiali più leggeri come l'alluminio o la plastica ingegnerizzata in componenti non portanti.
I miglioramenti dell’efficienza energetica si concentrano sulla riduzione delle perdite di carico nella direzione del flusso libero. Anche l'attuale caduta di pressione di 5 bar alla portata nominale rappresenta uno spreco di energia che diventa calore. La geometria ottimizzata del percorso del flusso potrebbe potenzialmente dimezzare la caduta di pressione, migliorando l’efficienza complessiva del sistema. Con l’aumento dei costi energetici e dell’aumento della pressione ambientale, questi miglioramenti in termini di efficienza diventano più interessanti dal punto di vista economico.
Probabilmente si espanderà l’integrazione con i sistemi di controllo elettronico. Mentre la valvola di ritegno pilotata SL attualmente si basa esclusivamente su segnali pilota idraulici, le versioni future potrebbero incorporare valvole pilota elettroniche e sensori di posizione integrati direttamente nel corpo della valvola. Questa integrazione semplifica l'architettura del sistema e consente algoritmi di controllo più sofisticati, pur mantenendo la semplicità meccanica e l'affidabilità che rendono attraenti le valvole di ritegno pilotate.
Fai la scelta giusta per la tua applicazione
La scelta di una valvola di ritegno pilotata SL rispetto a tecnologie alternative richiede un'attenta valutazione dei requisiti specifici. Inizia identificando se la tua applicazione necessita del mantenimento del carico statico o del controllo del carico dinamico. Se il carico deve rimanere completamente stazionario quando la valvola è chiusa, la caratteristica di perdita zero di una valvola di ritegno pilotata SL la rende la scelta migliore. Se il carico si sposta frequentemente con velocità di discesa controllata, una valvola di controbilanciamento probabilmente è più efficace.
Considera se la funzionalità di rilascio remoto è importante nella tua progettazione. Le applicazioni semplici in cui il funzionamento manuale della valvola è accettabile possono utilizzare valvole di ritegno ad azione diretta meno costose. Quando gli operatori devono controllare l'apertura della valvola a distanza o quando i sistemi automatizzati devono integrare il controllo della valvola, la valvola di ritegno pilotata SL fornisce il funzionamento remoto essenziale attraverso il suo circuito pilota. Considerazioni sulla sicurezza spesso guidano questo requisito quando tenere il personale lontano dalle aree pericolose migliora la sicurezza complessiva del sistema.
Valuta onestamente le capacità di controllo della contaminazione del tuo sistema. I modelli SL con valvola di ritegno pilotata richiedono fluido idraulico pulito e filtraggio adeguato. Se la tua applicazione opera in ambienti polverosi con filtrazione marginale o se le pratiche di manutenzione non sono coerenti, i tipi di valvole più semplici con meno passaggi piccoli potrebbero rivelarsi più affidabili nonostante i limiti prestazionali. Non selezionare valvole sofisticate per sistemi che non possono mantenere la pulizia richiesta da queste valvole.
I requisiti di portata e pressione restringono la scelta della dimensione della valvola. Misura le portate effettive nel tuo circuito anziché fare affidamento sulla capacità della pompa, poiché la maggior parte dei sistemi non funziona continuamente al flusso massimo. La scelta della valvola più piccola in grado di gestire le portate effettive riduce al minimo i costi e il peso. I valori di pressione dovrebbero superare la pressione massima del sistema con un margine di sicurezza adeguato, in genere selezionando valvole con valore nominale almeno del 25% superiore alla pressione massima prevista.
I requisiti di drenaggio esterno determinano se è necessario un modello SL o se è sufficiente la variante SV più semplice. Se lo scarico pilota può ritornare al serbatoio attraverso lo stesso collettore della valvola principale, i modelli SV con scarico interno funzionano bene. Quando lo scarico del pilota deve essere percorso separatamente, magari per garantire che la pressione del serbatoio non interferisca con il funzionamento del pilota, l'attacco di scarico esterno Y sui modelli SL con valvola di ritegno pilotata fornisce la flessibilità necessaria.
I vincoli di spazio di installazione influiscono sulla scelta dello stile di montaggio. Il montaggio su piastra offre l'installazione più compatta quando è possibile progettare un collettore per ospitare più valvole. Le connessioni filettate offrono flessibilità per applicazioni di retrofit o banchi prova in cui la fabbricazione di collettori non è pratica. Misurare attentamente lo spazio disponibile e rivedere i disegni dimensionali prima di impegnarsi in una particolare configurazione di montaggio.
Conclusione
La valvola di ritegno pilotata SL svolge un ruolo specifico ma importante nei sistemi idraulici che richiedono un mantenimento del carico controllato a distanza e senza perdite. La sua configurazione con drenaggio esterno fornisce una flessibilità di progettazione che i modelli SV standard non possono eguagliare, particolarmente utile nei circuiti complessi in cui è importante il percorso della pressione pilota. Comprendere sia le capacità che i limiti di queste valvole aiuta gli ingegneri a prendere decisioni informate su quando utilizzarle e su come mantenerle correttamente.
Per le applicazioni di carico statico nell'automazione industriale, nelle apparecchiature mobili e nei sistemi critici per la sicurezza, la tecnologia SL della valvola di ritegno pilotata offre prestazioni affidabili che alternative più semplici non possono eguagliare. I maggiori costi e requisiti di manutenzione sono giustificati quando sono essenziali l'assenza di perdite e il controllo remoto. Le applicazioni meno impegnative spesso funzionano bene con valvole di ritegno ad azione diretta o altre soluzioni più semplici a costi inferiori.
Una scelta corretta richiede che le specifiche della valvola corrispondano ai requisiti effettivi del sistema, considerando la dimensione nominale, i valori di pressione, i materiali delle guarnizioni e la configurazione di montaggio. La documentazione tecnica dettagliata di Bosch Rexroth, compreso il catalogo RE 21482, fornisce i dati necessari per un dimensionamento accurato della valvola. Fornitori come Hyquip e Leader Hydraulics possono fornire supporto applicativo e prezzi per modelli specifici.
I programmi di manutenzione che enfatizzano il controllo della contaminazione e l'ispezione regolare mantengono i sistemi SL con valvole di ritegno pilotate funzionanti in modo affidabile per dieci anni o più. Quando si sviluppano problemi, la risoluzione sistematica dei problemi solitamente identifica cause risolvibili come il blocco della linea pilota o l'usura delle guarnizioni. Comprendere il funzionamento interno di queste valvole rende la risoluzione dei problemi molto più efficace.
Man mano che la tecnologia idraulica si evolve verso una maggiore integrazione con i controlli elettronici e una migliore efficienza energetica, i design delle valvole di ritegno pilotate SL continueranno ad adattarsi per soddisfare i nuovi requisiti. Il principio di funzionamento fondamentale, ovvero l’utilizzo della pressione pilota per rilasciare meccanicamente un otturatore sigillato, rimane valido e probabilmente servirà i sistemi idraulici per molti decenni a venire. Gli ingegneri che comprendono a fondo queste valvole possono progettare sistemi migliori e risolvere i problemi in modo più efficace.
