Quando si lavora con sistemi idraulici, il controllo della direzione del flusso è essenziale per la sicurezza e l'efficienza. La valvola a cartuccia Bosch Rexroth M-SR funge da valvola di ritegno affidabile che consente al fluido di fluire in una direzione bloccando completamente il flusso inverso. Questo componente è diventato una scelta standard nelle applicazioni idrauliche industriali grazie al suo design compatto e alle prestazioni senza perdite.
Cos'è la valvola a cartuccia M-SR
La valvola a cartuccia M-SR è una valvola di ritegno idraulica di tipo avvitato prodotta da Bosch Rexroth, una delle aziende leader nella tecnologia idraulica. Questa valvola a cartuccia M-SR appartiene alla serie 1X e utilizza un design a otturatore per controllare il flusso del fluido. La valvola si inserisce direttamente in un blocco collettore, risparmiando spazio rispetto alle tradizionali valvole montate in linea.
Il funzionamento di base è semplice. Quando il fluido idraulico spinge contro la valvola in avanti con una pressione sufficiente, l'otturatore si apre e consente il flusso. Quando la pressione proviene dalla direzione opposta, l'otturatore sigilla saldamente la sua sede, impedendo qualsiasi riflusso. Questa sigillatura metallo-metallo crea una chiusura a tenuta stagna che mantiene la pressione del sistema senza degradazione nel tempo.
La valvola a cartuccia M-SR è disponibile in due tipi di installazione: la valvola ad angolo KE per percorsi di flusso a 90 gradi e la valvola in linea KD per percorsi di flusso diritti. Questa flessibilità aiuta gli ingegneri a progettare circuiti idraulici compatti che si adattano a spazi limitati.
Specifiche tecniche e gamma dimensionale
La valvola a cartuccia M-SR è disponibile in sette dimensioni nominali, designate da NG 6 a NG 30. Ciascuna dimensione gestisce portate e livelli di pressione diversi a seconda dei requisiti dell'applicazione.
Per i sistemi più piccoli, la valvola a cartuccia NG 6 M-SR gestisce flussi fino a 6 litri al minuto e funziona a pressioni fino a 420 bar. All’aumentare delle dimensioni, la capacità di flusso aumenta in modo significativo. La versione NG 10 gestisce 50 litri al minuto, mentre la NG 15 può gestire 120 litri al minuto. La dimensione standard più grande, NG 30, può contenere flussi fino a 400 litri al minuto, anche se la pressione massima scende a 250 bar.
La pressione di apertura, ovvero la pressione minima necessaria per aprire la valvola, varia da sostanzialmente zero (per le versioni senza molla) fino a 5 bar. La maggior parte delle applicazioni utilizza la molla standard da 0,5 bar, che fornisce una tenuta affidabile e si apre facilmente quando inizia il flusso in avanti. Sono disponibili pressioni di cracking più elevate, come 1,5 bar o 3 bar, per i sistemi che necessitano di una maggiore forza di sigillatura inversa.
L'intervallo della temperatura operativa dipende dal materiale della guarnizione. Le guarnizioni NBR standard funzionano da 30 gradi Celsius negativi a 80 gradi Celsius positivi. Per applicazioni ad alta temperatura o resistenti agli agenti chimici, le guarnizioni FKM estendono il limite superiore restringendo leggermente l'intervallo di temperature fredde.
La valvola a cartuccia M-SR funziona con vari fluidi idraulici tra cui oli minerali, fluidi biodegradabili e opzioni resistenti al fuoco. Quando si utilizzano fluidi a base d'acqua, la temperatura operativa dovrebbe rimanere inferiore a 60 gradi Celsius per preservare la longevità della tenuta.
Requisiti di installazione e dettagli di montaggio
L'installazione della valvola a cartuccia M-SR richiede l'attenzione a diverse specifiche dimensionali e superficiali. La lunghezza del corpo valvola varia in base alla dimensione, da 33,3 millimetri per NG 6 fino a 83,3 millimetri per NG 30, con una tolleranza negativa di 0,1 millimetri. La cavità di installazione segue lo standard ZN 10001, che garantisce la compatibilità con blocchi collettori adeguatamente progettati.
Ogni dimensione richiede un tappo filettato specifico per sigillare la cavità. Ad esempio, la valvola a cartuccia NG 10 M-SR utilizza il codice R913011603, che ha un foro di 18 millimetri di diametro e una filettatura del tubo G 1/2. La versione NG 20 utilizza un tappo più grande con foro da 30 millimetri e filettatura G 1. Questi tappi devono essere leggermente oliati prima dell'installazione per evitare grippaggi e garantire una corretta tenuta.
La finitura superficiale è importante per un funzionamento affidabile. Le superfici di tenuta devono avere un valore di rugosità compreso tra Rz 8 e Rz 16. La valvola può essere montata con qualsiasi orientamento, tuttavia evitare sacche d'aria nel circuito aiuta a prevenire cavitazione e rumore.
Per applicazioni ad alta pressione superiori a 350 bar, l'applicazione del frenafiletti Loctite 243 alle filettature del tappo aggiunge sicurezza contro l'allentamento dovuto alle vibrazioni. La valvola a cartuccia M-SR mantiene la sua capacità di pressione nominale se installata correttamente con valori di coppia adeguati.
Caratteristiche prestazionali e curve di flusso
Capire come si comporta la valvola a cartuccia M-SR in diverse condizioni aiuta gli ingegneri a selezionare la dimensione e la molla giuste. La relazione tra portata e caduta di pressione segue una curva non lineare che varia in base alla dimensione della valvola e all'impostazione della pressione di apertura.
Prendendo come esempio la valvola a cartuccia NG 15 M-SR, quando si fluiscono 100 litri al minuto con una molla da 0,5 bar, la caduta di pressione attraverso la valvola misura circa 0,8 bar. All'aumentare del flusso, la caduta di pressione aumenta più rapidamente a causa dell'aumento della velocità attraverso l'apertura della valvola. A 120 litri al minuto la caduta di pressione raggiunge circa 1,2 bar.
Per le valvole più grandi come la NG 30, la caduta di pressione rimane inferiore a portate equivalenti a causa della maggiore area di flusso. Con 400 litri al minuto, la valvola a cartuccia NG 30 M-SR presenta una caduta di pressione di circa 10 bar, accettabile nella maggior parte dei circuiti ad alto flusso.
Queste curve prestazionali presuppongono l'uso dell'olio idraulico HLP 46 a 40 gradi Celsius. Le variazioni di viscosità influiscono sulla caduta di pressione, con fluidi più densi che creano una maggiore resistenza. La valvola gestisce viscosità da 2,8 fino a 500 millimetri quadrati al secondo, anche se le prestazioni al di fuori dell'intervallo tipico dovrebbero essere verificate per applicazioni specifiche.
Le prestazioni di sigillatura inversa sono essenzialmente perfette. Quando la pressione agisce contro la direzione di chiusura, l'otturatore si inserisce saldamente e previene le perdite. Questa caratteristica di tenuta rende la valvola a cartuccia M-SR adatta a mantenere la pressione nei cilindri o a prevenire il flusso inverso nei circuiti delle pompe.
Applicazioni comuni e casi d'uso
La valvola a cartuccia M-SR trova utilizzo in molti settori in cui è richiesta una funzione di valvola di ritegno affidabile. Nella produzione automobilistica, queste valvole proteggono i banchi prova della trasmissione e i circuiti del sistema frenante. Un'installazione tipica potrebbe utilizzare una valvola a cartuccia NG 20 M-SR in un circuito di prova della trasmissione con un flusso di 200 litri al minuto, dove la prevenzione del riflusso garantisce risultati di prova accurati e protegge apparecchiature costose.
Le macchine per l'imballaggio fanno affidamento sul posizionamento preciso del cilindro e la valvola a cartuccia M-SR previene la deriva del carico bloccando il flusso inverso quando la valvola direzionale si centra. Questa applicazione utilizza spesso dimensioni più piccole come NG 10 o NG 15, adattate ai requisiti di flusso della bombola.
Le apparecchiature mediche e farmaceutiche richiedono un funzionamento pulito senza rischi di contaminazione. Il design a cartuccia sigillata della valvola M-SR elimina i percorsi di perdita esterni che potrebbero introdurre contaminanti. Questi sistemi normalmente funzionano a pressioni moderate dove la valutazione di 420 bar fornisce un ampio margine di sicurezza.
Le macchine utensili industriali utilizzano la valvola a cartuccia M-SR nei circuiti di bypass delle pompe e nelle applicazioni di mantenimento del carico dei cilindri. L'installazione compatta consente di risparmiare spazio sul pannello offrendo allo stesso tempo prestazioni affidabili in ambienti di produzione esigenti. Anche le macchine edili e i sistemi di controllo del passo delle turbine eoliche incorporano queste valvole per la loro robusta capacità di alta pressione.
La versatilità della valvola a cartuccia M-SR deriva dalla sua semplicità di funzionamento e dall'ampia gamma di dimensioni. Gli ingegneri possono specificare l'esatta combinazione di dimensioni, pressione di rottura e materiale di tenuta per soddisfare i loro requisiti specifici.
Considerazioni sulla manutenzione e durata di servizio
Un vantaggio della valvola a cartuccia M-SR è la sua lunga durata con una manutenzione minima. Bosch Rexroth stima che il tempo medio necessario per un guasto pericoloso sia di 150 anni in condizioni operative normali, il che si traduce in un funzionamento sostanzialmente esente da manutenzione per la maggior parte degli impianti.
Il requisito principale del servizio riguarda il mantenimento di un'adeguata pulizia del fluido. La valvola richiede una filtrazione di 20 micrometri o più fine per prevenire la contaminazione da particelle che potrebbero danneggiare le superfici di tenuta. Il rispetto del livello di pulizia ISO 4406 20/18/15 garantisce un funzionamento affidabile e la massima durata.
Il tappo filettato che sigilla la cavità è considerato un elemento soggetto a usura, anche se la sostituzione è raramente necessaria a meno che la valvola non venga rimossa e reinstallata più volte. Le spine di ricambio sono disponibili separatamente utilizzando gli stessi codici elencati per l'installazione iniziale.
Quando si utilizza la valvola a cartuccia M-SR in ambienti difficili con temperature elevate, fluidi aggressivi o forte contaminazione, gli intervalli di ispezione dovrebbero essere ridotti rispetto a quelli standard. Il monitoraggio delle perdite esterne attorno al tappo filettato e il controllo periodico della pressione del sistema aiutano a individuare potenziali problemi prima del guasto.
Il design della cartuccia sigillata protegge i componenti interni dall'esposizione ambientale, contribuendo all'eccellente record di affidabilità. A differenza delle valvole di ritegno esterne che potrebbero subire corrosione o danni fisici, la valvola M-SR è protetta all'interno del blocco collettore.
Confronto di alternative e prodotti compatibili
Sebbene la valvola a cartuccia Bosch Rexroth M-SR definisca lo standard per le prestazioni delle valvole di ritegno ad alta pressione, sul mercato esistono diverse alternative. Comprendere le differenze aiuta nelle decisioni di approvvigionamento e nelle domande di compatibilità.
Hydac offre la serie CSBN di valvole di ritegno a cartuccia con montaggio a vite simile ma generalmente con pressione nominale di 350 bar anziché 420 bar. Queste valvole costano leggermente meno e offrono prestazioni comparabili in applicazioni che non richiedono la pressione nominale completa. Parker produce la serie D1VW, che include opzioni di monitoraggio elettronico per sistemi che necessitano di feedback sullo stato della valvola.

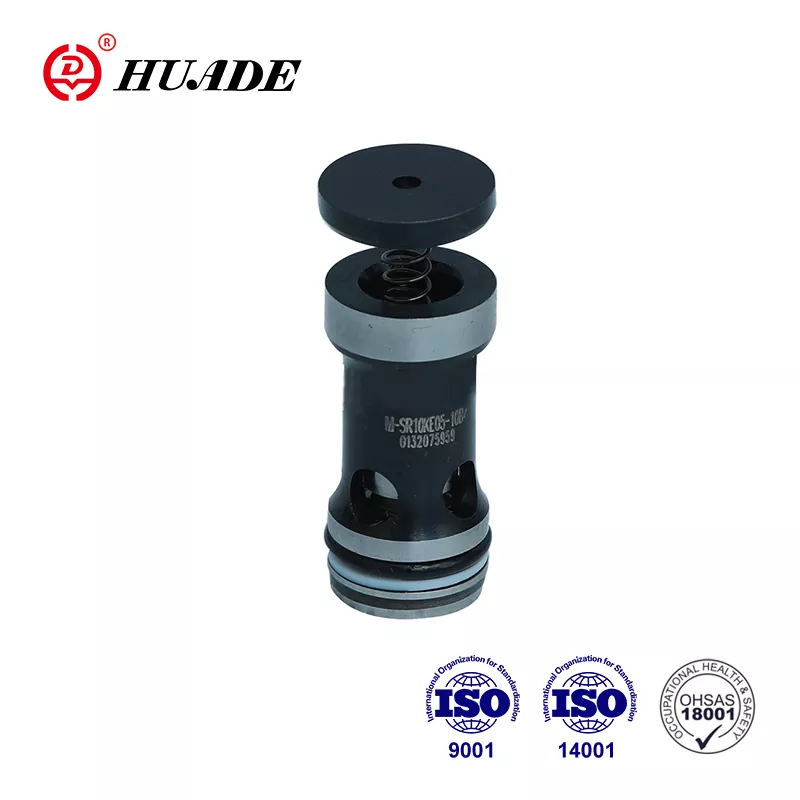

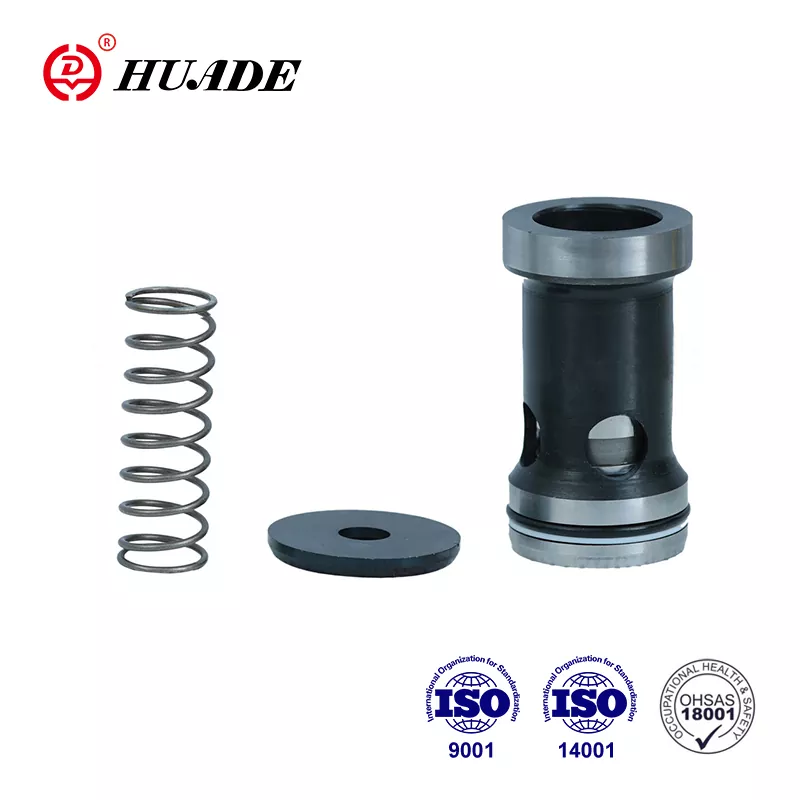

Diversi produttori in Cina producono valvole a cartuccia compatibili con le specifiche M-SR. Aziende come Huade e Hengli producono valvole che corrispondono alle caratteristiche dimensionali e prestazionali a prezzi inferiori. Queste alternative possono funzionare bene in applicazioni non critiche o dove i vincoli di budget sono significativi. La considerazione chiave è verificare che il produttore mantenga un adeguato controllo di qualità e fornisca la documentazione di certificazione ISO.
Quando si sceglie tra la valvola a cartuccia originale Bosch Rexroth M-SR e le alternative compatibili, considerare la criticità dell'applicazione, i livelli di certificazione richiesti e la disponibilità del supporto locale. I sistemi critici che non possono tollerare guasti dovrebbero utilizzare apparecchiature originali. Le applicazioni meno impegnative potrebbero accettare prodotti compatibili per ridurre i costi.
Dove acquistare e informazioni sui prezzi
La valvola a cartuccia M-SR è disponibile attraverso più canali a seconda della posizione e dei requisiti di quantità. Bosch Rexroth gestisce un negozio online ufficiale all'indirizzo [store.boschrexroth.com](http://store.boschrexroth.com/) dove le configurazioni standard vengono spedite entro uno o tre giorni. I numeri di parte seguono un formato specifico, come R900350797 per una valvola ad angolo NG 30 KE con molla da 0,5 bar.
Distributori autorizzati come BuyRexroth offrono alla valvola a cartuccia M-SR prezzi trasparenti e possibilità di spedizione in tutto il mondo. Questi distributori in genere immagazzinano dimensioni comuni e possono ordinare configurazioni speciali direttamente dalla fabbrica. I tempi di consegna per le parti standard sono generalmente brevi, mentre le specifiche personalizzate potrebbero richiedere diverse settimane.
I prezzi variano in modo significativo in base alle dimensioni e alla configurazione della valvola. Le dimensioni più piccole come la NG 6 costano in genere tra i 50 e gli 80 dollari, mentre le valvole NG 30 di grandi dimensioni possono raggiungere i 200 dollari o più. Le alternative compatibili dei produttori cinesi potrebbero avere un prezzo inferiore dal 20 al 40%, anche se le quantità minime di ordine potrebbero essere superiori a quelle preferite per i piccoli progetti.
Per applicazioni specializzate che richiedono guarnizioni FKM o pressioni di cracking non standard, richiedere un preventivo direttamente ai distributori o al produttore spesso produce i risultati migliori. Il supporto tecnico può aiutare a confermare che la configurazione della valvola a cartuccia M-SR selezionata corrisponde ai requisiti dell'applicazione prima dell'acquisto.
Considerazioni sulla progettazione per l'integrazione del sistema
L'integrazione della valvola a cartuccia M-SR in un sistema idraulico richiede un'attenzione particolare alla progettazione del collettore e al layout del circuito. La valvola si installa in una cavità standard che deve essere lavorata secondo dimensioni precise. Lavorare con molteplici fornitori che seguono lo standard ZN 10001 garantisce adattabilità e prestazioni adeguate.
La direzione del flusso attraverso la valvola a cartuccia M-SR deve essere allineata al design del circuito. La freccia sul corpo valvola o il simbolo del catalogo indicano la direzione del flusso libero. L'installazione della valvola al contrario bloccherà tutto il flusso, quindi è importante la verifica durante il montaggio. Alcuni ingegneri contrassegnano il blocco collettore con frecce di direzione del flusso per evitare errori di installazione.
I calcoli della caduta di pressione dovrebbero tenere conto delle caratteristiche della valvola alle portate previste. Sebbene la caduta di pressione attraverso la valvola a cartuccia M-SR sia generalmente ridotta rispetto ad altre restrizioni del circuito, le applicazioni ad alto flusso traggono vantaggio dalla scelta della dimensione immediatamente più grande per ridurre al minimo la perdita di energia e la generazione di calore.
La selezione della pressione di cracking influisce sia sulla resistenza al flusso in avanti che sulla forza di tenuta inversa. Le applicazioni che richiedono una resistenza in avanti minima dovrebbero utilizzare pressioni di cracking inferiori come 0,2 bar o anche la versione senza molla. I sistemi che devono mantenere la pressione contro carichi variabili beneficiano di pressioni di rottura più elevate che forniscono una tenuta più forte.
I cicli di temperatura e la compatibilità dei fluidi devono essere verificati durante la fase di progettazione. Se il sistema è soggetto a temperature estreme o utilizza fluidi speciali, la conferma della compatibilità del materiale di tenuta previene guasti prematuri. L'opzione di tenuta FKM estende la resistenza chimica per applicazioni che prevedono additivi aggressivi o temperature elevate.
Conclusione
La valvola a cartuccia Bosch Rexroth M-SR offre una funzione di valvola di ritegno affidabile in un pacchetto compatto adatto per sistemi idraulici ad alta pressione. Il design della cartuccia avvitata semplifica l'installazione eliminando i percorsi di perdita esterni. La gamma di dimensioni da NG 6 a NG 30 copre i requisiti di flusso dalle piccole bombole ai grandi circuiti industriali.
La scelta della giusta configurazione della valvola a cartuccia M-SR implica l'adattamento della dimensione della valvola ai requisiti di flusso, la scelta della pressione di apertura adeguata per l'applicazione e la verifica della compatibilità della tenuta con le condizioni operative. L'eccellente durata operativa e i requisiti minimi di manutenzione rendono questa valvola una scelta economicamente vantaggiosa per tutta la durata del sistema.
Che si tratti di progettare un nuovo circuito idraulico o di sostituire componenti esistenti, comprendere le capacità e i requisiti di installazione della valvola a cartuccia M-SR aiuta a garantire un'implementazione di successo. L'ampia disponibilità e l'ampia storia di applicazioni forniscono fiducia nella specifica di questo collaudato componente idraulico.
