Quando si lavora con sistemi idraulici, sono necessari componenti che mantengano il flusso dei fluidi nella giusta direzione. La valvola di ritegno RVP 25 è un dispositivo affidabile progettato per fare esattamente questo. Questa valvola consente all'olio idraulico di fluire liberamente in una direzione bloccando qualsiasi flusso all'indietro. È un concetto semplice, ma la valvola di ritegno RVP 25 svolge questo lavoro molto bene nei sistemi a pressione medio-alta.
La RVP 25 appartiene ad una famiglia di valvole di ritegno realizzate da noti produttori europei come HYDAC e MHA Zentgraf. Puoi anche trovare versioni compatibili di aziende come Huade e Hengli. Queste valvole si montano direttamente sui collettori, che sono blocchi metallici che organizzano le connessioni idrauliche. Questo design consente di risparmiare spazio e rende l'installazione più pulita rispetto all'utilizzo di raccordi per tubi singoli.
Il numero "25" si riferisce alla dimensione nominale della valvola, che è DN25 o circa un pollice di diametro. Questa dimensione gestisce portate medio-grandi, tipicamente tra 150 e 550 litri al minuto. Questo è sufficiente per le macchine edili, le macchine industriali e i sistemi automatizzati. La valvola di ritegno RVP 25 funziona al meglio nelle applicazioni in cui è necessario un flusso unidirezionale costante senza cicli frequenti.
Come funziona realmente la valvola di ritegno RVP 25
All'interno della valvola di ritegno RVP 25 troverai alcune parti fondamentali che lavorano insieme. C'è un corpo valvola, una sede a forma di cono, un pistone o una sfera mobile, una molla e guarnizioni in gomma chiamate O-ring. Il design è semplice, il che lo rende affidabile.
Quando il fluido idraulico spinge attraverso la valvola nella direzione corretta, la pressione supera la forza della molla. Ciò spinge il pistone lontano dalla sua sede, creando un'apertura per il passaggio del fluido. La caduta di pressione durante questo flusso in avanti è relativamente bassa, solitamente solo pochi bar, anche a portate elevate. Questa efficienza significa che la pompa non lavora più del necessario.
Quando il fluido tenta di fluire all'indietro, la molla spinge immediatamente il pistone contro la sede. La forma a cono crea una tenuta ermetica e la pressione inversa aiuta effettivamente a premere la tenuta ancora più stretta. Questo contatto metallo-metallo arresta quasi tutte le perdite. Secondo gli standard di settore come la norma DIN EN 12266, la valvola di ritegno RVP 25 raggiunge la cosiddetta classificazione "perdita zero", sebbene alcune infiltrazioni minime siano normali nelle condizioni reali.
Diversi produttori utilizzano design interni leggermente diversi. Le versioni HYDAC utilizzano tipicamente un pistone a forma di cono per un controllo di precisione. I modelli Zentgraf utilizzano spesso un design a sfera, che risponde più velocemente a pressioni più basse. Entrambi gli approcci funzionano bene, ma il design del cono generalmente fornisce tolleranze più strette. La valvola di ritegno RVP 25 di entrambi i produttori gestisce oli idraulici a base minerale con viscosità compresa tra 2,8 e 500 millimetri quadrati al secondo. Ti consigliamo di mantenere il fluido idraulico filtrato ad almeno 20 micron per prevenire la contaminazione all'interno della valvola.
Specifiche tecniche che contano
Comprendere le specifiche della valvola di ritegno RVP 25 ti aiuta a scegliere la valvola giusta per il tuo sistema. La pressione di esercizio è uno dei numeri più importanti. La maggior parte delle valvole RVP 25 gestiscono fino a 350 bar, che equivalgono a circa 5.000 libbre per pollice quadrato. Alcune versioni di fornitori come Huade e Hengli hanno una pressione nominale di 315 bar, che è ancora sufficiente per la maggior parte delle applicazioni. Questa pressione nominale si applica quando si utilizza olio minerale standard a temperature normali.
La portata massima varia leggermente tra i produttori. HYDAC valuta la valvola di ritegno RVP 25 a 150 galloni al minuto o circa 568 litri al minuto. Zentgraf e i produttori cinesi compatibili dichiarano portate comprese tra 400 e 550 litri al minuto. Il flusso effettivo che il tuo sistema può gestire dipende dalla quantità di caduta di pressione che puoi accettare. A portate più elevate, la caduta di pressione aumenta, il che può influire sull’efficienza complessiva del sistema.
La pressione di apertura, chiamata anche pressione di cracking, determina quando la valvola di ritegno RVP 25 inizia ad aprirsi. Le versioni standard si aprono a circa 7 psi o 0,5 bar. Questo è sufficientemente basso da evitare che la valvola crei una resistenza inutile durante il normale funzionamento. Tuttavia, è possibile ordinare versioni con pressioni di apertura più elevate, che vanno da 25 psi fino a 65 psi o 4,5 bar. Pressioni di apertura più elevate funzionano meglio nei sistemi in cui è necessario prevenire qualsiasi leggero riflusso, anche con una pressione inversa minima. Tieni presente che i produttori consentono una tolleranza di più o meno 30% su questi valori di pressione di apertura.
L'intervallo di temperatura è un'altra considerazione pratica. La valvola di ritegno RVP 25 funziona in modo sicuro da 20 gradi Celsius negativi a 100 gradi Celsius positivi. Questo va da meno 4 gradi Fahrenheit a 212 gradi Fahrenheit. Questi limiti derivano dagli O-ring in gomma, che sono generalmente realizzati con materiali FPM o NBR. L'FPM gestisce meglio le temperature più elevate, mentre l'NBR costa meno e funziona bene in condizioni moderate.
Il corpo della valvola stesso è realizzato in acciaio al carbonio, spesso con rivestimento in fosfato per resistere alla corrosione. Il pistone o la sfera mobile utilizzano acciaio temprato per resistere a milioni di cicli senza usurarsi. Alcuni produttori offrono la zincatura come trattamento superficiale alternativo. Queste scelte di materiali rendono la valvola di ritegno RVP 25 resistente negli ambienti industriali sporchi.
Le opzioni di connessione includono filettature NPT, porte O-ring SAE e filettature BSPP. Tuttavia, la maggior parte degli utenti installa la valvola di ritegno RVP 25 direttamente su un collettore utilizzando bulloni anziché connessioni filettate. Questo stile di montaggio è più pulito e affidabile per i sistemi con più valvole.
Dimensioni fisiche e requisiti di installazione
Ottenere le dimensioni giuste è importante quando si integra la valvola di ritegno RVP 25 nel collettore idraulico. La valvola misura circa 172 millimetri di lunghezza, 79,5 millimetri di altezza e varia in larghezza a seconda del modello specifico. È lungo circa 6,8 pollici e alto 3,1 pollici. La superficie di montaggio in cui la valvola si fissa al collettore è lunga 165 millimetri e larga 120 millimetri sulle versioni HYDAC.
Le porte in cui il fluido entra ed esce sono distanziate di 100 millimetri da un centro all'altro. Si tratta di una spaziatura standard utilizzata in molti componenti idraulici, che semplifica la progettazione di collettori che ospitano più valvole. Il diametro della porta stessa è di 28 millimetri, adatto per raccordi da un pollice.
Dovrai praticare dei fori di montaggio nel collettore per accettare la valvola di ritegno RVP 25. Questi fori dovrebbero avere un diametro di 11,5 millimetri, distanziati di 60 millimetri l'uno dall'altro. La maggior parte delle installazioni utilizza da quattro a sei bulloni M10, con un diametro di 10 millimetri. La coppia consigliata per questi bulloni è di 70 Newton-metri, il che garantisce una tenuta ermetica senza danneggiare il corpo della valvola o il collettore. Un serraggio eccessivo può rompere l'alloggiamento o deformare la superficie di tenuta.
Prima di installare la valvola di ritegno RVP 25, verificare che la superficie di montaggio del collettore sia piana e liscia. La ruvidità della superficie dovrebbe essere migliore di 0,8 micrometri e la planarità dovrebbe essere compresa tra 0,01 millimetri per 100 millimetri di lunghezza. Queste tolleranze strette prevengono le perdite attorno alla guarnizione O-ring. Una dimensione standard dell'O-ring per l'RVP 25 è di 32 millimetri per 3 millimetri di sezione trasversale.
Quando sei pronto per l'installazione, applica uno strato sottile di olio idraulico o grasso compatibile sull'O-ring. Questa lubrificazione aiuta l'O-ring a posizionarsi correttamente senza torcersi o pizzicarsi. Posizionare la valvola di ritegno RVP 25 sul collettore e avvitare manualmente tutti i bulloni di montaggio. Quindi stringili gradualmente secondo uno schema incrociato, in modo simile a come stringeresti i dadi delle ruote di un'auto. Questo serraggio uniforme impedisce la deformazione del corpo della valvola.
La valvola di ritegno RVP 25 può essere installata con qualsiasi orientamento. Puoi montarlo orizzontalmente, verticalmente o inclinato. Assicurati solo che la direzione del flusso corrisponda alla freccia contrassegnata sul corpo della valvola. La freccia mostra la direzione del flusso libero, dove il fluido dovrebbe entrare dalla porta P1 ed uscire dalla porta P2. L'installazione della valvola al contrario impedirà tutto il flusso, che potrebbe danneggiare la pompa o altri componenti.
Il peso è un'altra considerazione se stai progettando un sistema mobile. La valvola di ritegno RVP 25 pesa circa 5,8 chilogrammi, ovvero circa 12,8 libbre. Ciò include il corpo della valvola e l'hardware di montaggio standard. Le versioni più grandi con diverse configurazioni di porte potrebbero pesare leggermente di più.
Confronto tra diversi produttori e fornitori
Diverse aziende producono la valvola di ritegno RVP 25 o equivalenti compatibili. Comprendere le differenze ti aiuta a prendere una decisione di acquisto intelligente in base alle tue esigenze di budget e prestazioni.
HYDAC è probabilmente il nome più riconosciuto nel campo delle valvole di ritegno idrauliche. La valvola di ritegno RVP 25 offre la più ampia gamma di opzioni di pressione di apertura, da 7 psi fino a 65 psi. Le valvole HYDAC sono sottoposte a test rigorosi e sono dotate di certificazione ISO 9001. Troverai i prodotti HYDAC tramite distributori come ValinOnline e Motion Industries in Nord America ed Europa. Lo svantaggio è il costo. Le unità HYDAC Check Valve RVP 25 costano tipicamente tra 300 e 500 dollari USA a seconda della configurazione. Tuttavia, la disponibilità è eccellente e di solito è possibile ottenere rapidamente i pezzi di ricambio.
MHA Zentgraf produce i modelli di valvole di ritegno RVP 25 principalmente per il mercato europeo. Le loro valvole utilizzano un design a sfera anziché un pistone conico, che alcuni ingegneri preferiscono per pressioni di apertura inferiori. Le valvole Zentgraf sono compatte e funzionano bene in spazi ristretti. Rispettano gli standard DIN e offrono opzioni di personalizzazione. Il prezzo è compreso tra 200 e 400 dollari. Puoi trovare le valvole Zentgraf tramite DirectIndustry e talvolta su eBay, anche se la disponibilità al di fuori dell'Europa può essere limitata.

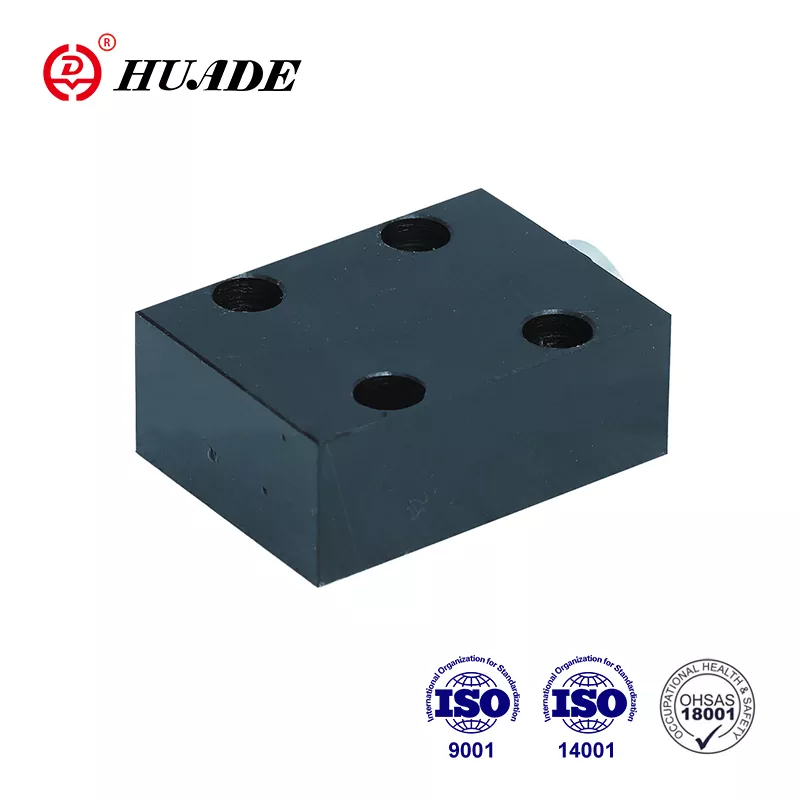

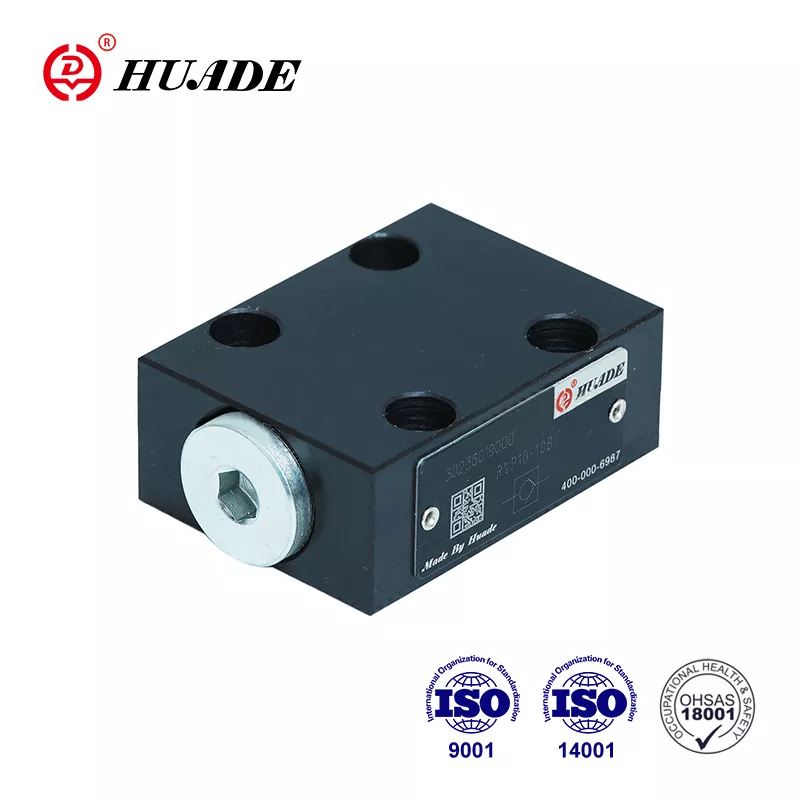

Produttori cinesi come Huade e Hengli producono versioni compatibili della valvola di ritegno RVP 25 a prezzi molto più bassi. Huade commercializza le proprie valvole come compatibili con Rexroth, il che significa che si adatteranno fisicamente ai luoghi progettati per i componenti Rexroth. I prezzi partono da circa 42 dollari FOB dalla Cina, anche se dovrai tenere conto delle spese di spedizione e di importazione. Le quantità minime d'ordine sono spesso di un solo pezzo, rendendo Huade attraente per piccoli progetti o riparazioni. Hengli offre prezzi simili e aggiunge opzioni come una maggiore resistenza alla corrosione attraverso rivestimenti speciali.
Esistono differenze di qualità tra i marchi premium e quelli economici. Le valvole HYDAC e Zentgraf hanno generalmente tolleranze di produzione più strette, il che significa pressioni di apertura più costanti e una maggiore durata. Le unità RVP 25 con valvola di ritegno di fabbricazione cinese funzionano bene per molte applicazioni, ma potresti notare maggiori variazioni da valvola a valvola. Se stai costruendo un sistema critico in cui il guasto potrebbe essere pericoloso o costoso, è logico pagare un extra per una valvola HYDAC o Zentgraf. Per le apparecchiature industriali generali con requisiti meno impegnativi, le valvole Huade o Hengli offrono un buon rapporto qualità-prezzo.
Tutti questi produttori offrono la certificazione ISO 9001, il che significa che seguono gli standard di gestione della qualità. Alcuni sono dotati anche di certificazioni ambientali come ISO 14001 e certificazioni di sicurezza come ISO 45001. Al momento dell'ordine, verifica che il tuo fornitore possa fornire certificati dei materiali e rapporti di prova se ne hai bisogno per la conformità normativa.
Applicazioni nel mondo reale della valvola di ritegno RVP 25
La valvola di ritegno RVP 25 è presente in molti tipi di apparecchiature idrauliche in diversi settori. Comprendere queste applicazioni ti aiuta a vedere dove si inserisce questa valvola nei sistemi reali.
Le attrezzature per l'edilizia e il movimento terra utilizzano ampiamente la valvola di ritegno RVP 25. Gli escavatori, ad esempio, sono dotati di bracci idraulici che devono mantenere la posizione quando l'operatore smette di muovere i comandi. Una valvola di ritegno RVP 25 installata sul cilindro impedisce all'olio di rifluire all'indietro, causando la caduta del braccio. Questa funzione di mantenimento del carico mantiene gli operatori al sicuro e consente un controllo preciso. Applicazioni simili compaiono nei bulldozer, nelle gru e nei carrelli elevatori.
I macchinari di produzione traggono vantaggio dalle installazioni della valvola di ritegno RVP 25 in diversi modi. I centri di lavoro CNC utilizzano morse idrauliche per mantenere stabili i pezzi durante le operazioni di taglio. Le valvole di ritegno assicurano che i morsetti rimangano serrati anche se la pressione della pompa fluttua. Le macchine per lo stampaggio a iniezione pompano la plastica calda negli stampi ad alta pressione. La valvola di ritegno RVP 25 impedisce alla plastica di rifluire attraverso il circuito di iniezione, causando uno spreco di materiale e un rallentamento della produzione.
Le apparecchiature per la lavorazione dei metalli come presse e cesoie generano enormi forze attraverso cilindri idraulici. Questi sistemi necessitano di valvole di ritegno affidabili per impedire movimenti incontrollati quando l'operatore rilascia i comandi. La valvola di ritegno RVP 25 gestisce le alte pressioni e portate tipiche delle applicazioni di lavorazione dei metalli. La bassa caduta di pressione fa sì che il sistema rimanga efficiente anche durante i cicli rapidi.
Le attrezzature agricole, compresi trattori e mietitrici, incorporano sistemi idraulici per attrezzi e sterzo. La valvola di ritegno RVP 25 protegge le pompe idrauliche dai danni dovuti alla rotazione inversa che potrebbero verificarsi quando il motore del trattore si spegne. La valvola aiuta inoltre a mantenere la pressione nei circuiti di sollevamento, evitando che gli attrezzi scendano lentamente quando sono parcheggiati su pendii.
Le linee di produzione automatizzate utilizzano spesso l'energia idraulica per attività ripetitive come lo stampaggio, la pressatura e la movimentazione dei materiali. La valvola di ritegno RVP 25 si inserisce nei blocchi collettori che controllano più cilindri da una posizione centrale. Questo approccio organizzato riduce le tubazioni, fa risparmiare spazio e semplifica la risoluzione dei problemi. Portate fino a 550 litri al minuto rendono l'RVP 25 adatto anche per apparecchiature di produzione veloce.
Un esempio specifico riguarda un sistema di assemblaggio robotizzato in cui la valvola di ritegno RVP 25 lavora insieme alle valvole limitatrici di pressione in un collettore compatto. Il braccio del robot si muove in modo rapido e preciso, richiedendo portate di circa 600 litri al minuto. Installando la valvola di ritegno RVP 25, gli ingegneri hanno ottenuto un'efficienza del sistema migliore del 15% rispetto alla configurazione precedente. La bassa caduta di pressione ha fatto sì che la pompa consumasse meno energia, riducendo i costi operativi.
Le centraline idrauliche fisse nelle fabbriche spesso incorporano unità Check Valve RVP 25 alle uscite delle pompe. Ciò impedisce alla pressione del sistema di rifluire attraverso la pompa quando si ferma, il che potrebbe causare danni. La valvola consente inoltre avviamenti più fluidi perché la pompa non deve superare immediatamente la pressione del sistema. Questa applicazione è semplice ma fondamentale per l'affidabilità.
Manutenzione e risoluzione dei problemi della valvola di ritegno RVP 25
Una manutenzione regolare mantiene la valvola di ritegno RVP 25 correttamente funzionante per anni. La buona notizia è che queste valvole richiedono un'attenzione minima se installate correttamente e utilizzate entro i limiti di progettazione.
Inizia con un'ispezione visiva ogni sei-dodici mesi, a seconda dell'intensità di lavoro del tuo sistema. Cercare eventuali perdite d'olio attorno al corpo della valvola o alla superficie di montaggio. Alcune gocce potrebbero indicare un O-ring usurato che necessita di sostituzione. Perdite consistenti potrebbero significare che i bulloni di montaggio si sono allentati o che la superficie del collettore è danneggiata. Controllare che tutti i bulloni di montaggio rimangano serrati alla coppia specificata di 70 Newton-metri.
Il test della pressione di apertura ti dice se la molla interna funziona ancora correttamente. Avrai bisogno di un banco di prova con controlli di pressione e flusso regolabili. Collegare la valvola di ritegno RVP 25 al banco prova e aumentare gradualmente la pressione nella direzione in avanti. Prendere nota della pressione alla quale inizia il flusso. Confrontarlo con le specifiche della valvola. Se la pressione di apertura è aumentata in modo significativo, la valvola potrebbe presentare contaminazione che tiene il pistone lontano dalla sua sede. Se la pressione di apertura è diminuita, la molla potrebbe indebolirsi a causa della fatica o della corrosione.
La pulizia interna diventa necessaria se si nota che la valvola di ritegno RVP 25 si attacca o risponde lentamente. Rimuovere la valvola dal collettore e smontarla con attenzione. Alcune valvole richiedono strumenti speciali per evitare di danneggiare le parti interne. Pulisci tutti i componenti con un solvente compatibile con il tuo fluido idraulico. L'acqua ragia minerale funziona bene per i sistemi a olio minerale. Ispezionare la sede del cono e il pistone per eventuali segni di usura o graffi. Anche piccole imperfezioni possono causare perdite. Controllare la molla per corrosione o deformazione permanente.
Sostituire gli O-ring durante qualsiasi manutenzione importante. Queste guarnizioni in gomma perdono flessibilità nel tempo, soprattutto se esposte a temperature estreme o fluidi incompatibili. Utilizzare O-ring di ricambio originali che corrispondano al materiale originale. Gli O-ring in FPM costano più dell'NBR ma durano più a lungo in condizioni calde. Applicare uno strato sottile di fluido idraulico ai nuovi O-ring durante il montaggio.
La cartuccia della valvola all'interno della valvola di ritegno RVP 25 è sostituibile sulla maggior parte dei modelli. Se si riscontrano segni di usura o danni significativi, ordinare una nuova cartuccia è spesso più economico che provare a riparare i singoli componenti. Assicurati che le parti di ricambio provengano dal produttore originale o da una fonte compatibile verificata. Le parti generiche potrebbero non soddisfare le stesse specifiche di tolleranza.
Conservare le unità di ricambio della valvola di ritegno RVP 25 in un luogo pulito e asciutto. Sigillare le porte con tappi di plastica per prevenire la contaminazione. Lo stoccaggio a temperature estreme può danneggiare gli O-ring, quindi, se possibile, conservare i ricambi in un'area climatizzata. Controllare annualmente le valvole immagazzinate e sostituire eventuali O-ring che mostrano segni di deterioramento.
Importanti considerazioni operative
Diversi fattori influenzano le prestazioni della valvola di ritegno RVP 25 nel vostro sistema specifico. Comprendere queste considerazioni aiuta a evitare problemi.
La frequenza del ciclo conta più di quanto la maggior parte delle persone creda. La valvola di ritegno RVP 25 gestisce molto bene i cicli occasionali, ma non è progettata per un funzionamento rapido e continuo. I produttori in genere specificano una durata massima di 10.000 operazioni per le versioni standard. Se l'applicazione esegue cicli più frequenti, la molla e le superfici di tenuta si usureranno più velocemente. Considerare invece una valvola di ritegno pilotata per applicazioni a ciclo elevato.
La viscosità del fluido modifica la caduta di pressione attraverso la valvola di non ritorno RVP 25. Le specifiche presuppongono un olio minerale con una viscosità di circa 335 SUS, tipica dell'idraulica industriale. I fluidi più densi creano cadute di pressione più elevate, che riducono l'efficienza del sistema e generano più calore. I fluidi più fluidi potrebbero non lubrificare adeguatamente le parti interne, causando un'usura più rapida. Per ottenere i migliori risultati, attenersi all'intervallo di viscosità specificato compreso tra 2,8 e 500 millimetri quadrati al secondo.
La contaminazione è il nemico principale di tutte le valvole idrauliche, inclusa la valvola di ritegno RVP 25. Gli spazi ristretti all'interno della valvola non possono tollerare sporco o particelle metalliche. Filtra sempre il fluido idraulico ad almeno 20 micron e preferibilmente a 10 micron o più fine. Installare il filtro a monte della valvola di ritegno RVP 25 per catturare la contaminazione prima che raggiunga la valvola. Cambiare i filtri regolarmente secondo il programma del produttore.
Le temperature estreme influiscono sia sulle prestazioni che sulla durata. Sebbene la valvola di ritegno RVP 25 funzioni da meno 20 a positivi 100 gradi Celsius, è meglio restare verso la metà di questo intervallo. Le temperature molto fredde rendono le guarnizioni rigide e possono aumentare la pressione di apertura. Le temperature molto calde ammorbidiscono le guarnizioni e accelerano l'usura. Se il tuo sistema è costantemente surriscaldato, prendi in considerazione l'aggiornamento agli O-ring FPM o l'aggiunta di uno scambiatore di calore al tuo circuito idraulico.
L'orientamento dell'installazione non influisce meccanicamente sulla valvola di ritegno RVP 25, ma può essere importante per l'accesso per la manutenzione. Montare la valvola in un punto in cui sia possibile raggiungere i bulloni di montaggio per la manutenzione futura. Se possibile, orientarlo in modo che eventuali bolle d'aria intrappolate possano fuoriuscire naturalmente. Sebbene la valvola funzioni in qualsiasi posizione, montandola con le porte orizzontali facilita lo spurgo dell'aria durante l'avvio iniziale.
I picchi di pressione del sistema possono danneggiare qualsiasi componente idraulico, comprese le valvole di ritegno. Assicurati che il tuo sistema includa valvole limitatrici di pressione adeguate, dimensionate per la portata della tua pompa. La valvola di ritegno RVP 25 è progettata per una pressione continua di 350 bar, ma picchi ripetuti al di sopra di tale valore ne ridurranno la durata. Prendi in considerazione l'installazione di smorzatori di pressione o accumulatori se il tuo sistema presenta frequenti picchi di pressione.
Scegliere la valvola di ritegno RVP 25 giusta per il vostro sistema
Per scegliere la specifica corretta della valvola è necessario che le capacità della valvola corrispondano ai requisiti del sistema. Inizia identificando la pressione operativa massima del tuo sistema. Aggiungere un margine di sicurezza di almeno il 20% per tenere conto dei picchi di pressione. Se il vostro sistema funziona normalmente a 280 bar, la valutazione di 350 bar della valvola di ritegno RVP 25 fornisce un margine adeguato. Per pressioni più elevate, sarebbe necessaria una serie di valvole diversa.
Il calcolo della portata viene dopo. Determina il flusso massimo attraverso il circuito in cui installerai la valvola di ritegno RVP 25. Confrontalo con la portata della valvola, in genere da 150 a 550 litri al minuto a seconda del produttore. Non dimenticare di controllare le curve delle perdite di carico. Portate più elevate causano perdite di carico maggiori, che sprecano energia e generano calore. Se il flusso richiesto crea una caduta di pressione superiore a 10 bar, prendere in considerazione una valvola di dimensioni maggiori o due valvole in parallelo.
La selezione della pressione di apertura dipende dall'applicazione specifica. Per la maggior parte degli usi, la pressione di apertura standard di 0,5 bar funziona bene. Questa impostazione bassa riduce al minimo la resistenza durante il normale funzionamento. Tuttavia, in determinate situazioni potrebbe essere necessaria una pressione di apertura più elevata. Se stai cercando di sostenere un carico verticalmente, una pressione di apertura più elevata offre una migliore sicurezza contro la deriva. Se è necessario impedire qualsiasi riflusso, anche una leggera contropressione, scegliere una pressione di apertura di 4,5 bar. Ricordare che pressioni di apertura più elevate aumentano anche la caduta di pressione in avanti.
La configurazione delle porte deve corrispondere al collettore o alle tubazioni. La valvola di ritegno RVP 25 è dotata di varie opzioni di porte, tra cui filettature NPT, porte O-ring SAE e filettature BSPP. Per il montaggio su collettore, verificare che la spaziatura delle porte e lo schema dei fori di montaggio corrispondano al design del collettore. La maggior parte dei produttori fornisce modelli CAD che è possibile importare nel software di progettazione per verificarne l'idoneità. Scarica questi modelli prima di finalizzare l'acquisto.
La compatibilità dei materiali è fondamentale per una lunga durata della valvola. La valvola di ritegno standard RVP 25 funziona con oli idraulici a base minerale e fluidi a base di esteri fosforici. Se si utilizzano miscele acqua-glicole, fluidi sintetici o oli biodegradabili, verificare la compatibilità sia con il corpo valvola che con le guarnizioni. Alcuni produttori offrono materiali di tenuta speciali per fluidi insoliti. In caso di dubbi, contattare il supporto tecnico del produttore per ricevere assistenza.
Le considerazioni sul budget influenzano la scelta del marchio. Se il costo è la vostra preoccupazione principale e la vostra applicazione non è critica, le versioni Huade o Hengli della valvola di ritegno RVP 25 offrono risparmi sostanziali. Per le applicazioni impegnative in cui l'affidabilità è fondamentale, le valvole HYDAC o Zentgraf giustificano il loro costo più elevato attraverso una migliore coerenza e supporto. Considera il costo totale di proprietà, compresi i potenziali tempi di inattività in caso di guasto di una valvola, non solo il prezzo di acquisto iniziale.
I tempi di consegna e la disponibilità sono importanti per la pianificazione del progetto. Le valvole HYDAC sono prontamente disponibili in Nord America ed Europa, spesso spedite entro pochi giorni. I produttori cinesi potrebbero richiedere diverse settimane per la consegna, soprattutto se hai bisogno di personalizzazione. Pianifica il tuo ordine di conseguenza per evitare ritardi nel progetto.
Come si confronta la valvola di ritegno RVP 25 con altre opzioni
Comprendere le alternative ti aiuta a confermare che la valvola di ritegno RVP 25 è la scelta giusta per la tua applicazione. Diversi altri tipi di valvole forniscono il controllo del flusso unidirezionale, ciascuno con punti di forza diversi.
Le valvole di ritegno in linea standard come la serie RV utilizzano lo stesso principio di base della RVP 25 ma si collegano con porte filettate invece di essere imbullonate a un collettore. La serie RV funziona bene per sistemi di tubazioni semplici, ma la valvola di ritegno RVP 25 consente di risparmiare notevole spazio nei progetti di collettori. È possibile assemblare più valvole RVP 25 in un blocco compatto invece di far passare i tubi alle singole valvole RV. Ciò riduce i punti di perdita e rende il sistema più organizzato. Tuttavia, se si sta aggiornando un sistema di tubazioni esistente, le valvole RV potrebbero essere più facili da installare rispetto alla riprogettazione per il montaggio su collettore.
Le valvole di ritegno pilotate offrono un'ulteriore porta di controllo che consente di aprire la valvola anche in caso di pressione inversa. Questa funzione è utile quando è necessario ritrarre un cilindro bloccato da una valvola di ritegno. La valvola di ritegno RVP 25 non dispone di questa funzione pilota, il che la rende più semplice e meno costosa. Se hai assolutamente bisogno del funzionamento pilota, ti servirà un tipo di valvola diverso. Ma per il controllo di flusso unidirezionale di base, la più semplice valvola di ritegno RVP 25 è più affidabile perché ha meno parti soggette a guasto.
Le valvole di ritegno a sfera di produttori come Zentgraf rispondono molto rapidamente perché la sfera ha meno massa di un pistone conico. Questa risposta rapida funziona bene nei sistemi con rapidi cambiamenti di pressione. Tuttavia, i design a cono come quelli utilizzati nelle unità HYDAC Check Valve RVP 25 in genere sigillano meglio perché il cono fornisce una maggiore area di contatto con la sede. Il design del cono gestisce inoltre le alte pressioni in modo più affidabile per milioni di cicli. La scelta tra sfera e cono dipende dalla necessità di una risposta più rapida o di una migliore tenuta.
Le valvole proporzionali forniscono un controllo del flusso variabile anziché un semplice funzionamento on-off. Queste sono completamente diverse dalle valvole di ritegno e hanno uno scopo diverso. Non confondere i due. Le valvole proporzionali costano molto di più e richiedono controlli elettronici. La valvola di ritegno RVP 25 è un dispositivo passivo che funziona automaticamente in base alla differenza di pressione. Questa semplicità lo rende estremamente affidabile e adatto a compiti di controllo del flusso di base.
Le valvole di sicurezza caricate a molla sembrano simili alle valvole di ritegno ma svolgono una funzione diversa. Le valvole di sicurezza proteggono i sistemi dalla sovrapressione aprendosi quando la pressione supera un limite stabilito. La valvola di ritegno RVP 25 funziona in base alla direzione del flusso, non al livello di pressione. Molti sistemi utilizzano entrambi i tipi di valvole insieme. La valvola di ritegno RVP 25 previene il riflusso mentre le valvole di sicurezza gestiscono i picchi di pressione.
Tendenze future e integrazione tecnologica
La tecnologia idraulica continua ad evolversi e la valvola di ritegno RVP 25 si sta adattando insieme al settore. Alcuni produttori offrono ora valvole di ritegno con sensori integrati che monitorano flusso, pressione e temperatura. Queste valvole intelligenti si collegano alle reti industriali dell’Internet of Things, consentendo il monitoraggio del sistema in tempo reale. Sebbene l'integrazione dei sensori non sia ancora comune nello specifico dell'RVP 25, rappresenta la direzione in cui si sta dirigendo la tecnologia. La manutenzione predittiva diventa possibile quando è possibile monitorare le prestazioni delle valvole da remoto.
I miglioramenti nella scienza dei materiali stanno facendo sì che i componenti idraulici durino più a lungo in ambienti difficili. I nuovi materiali delle guarnizioni resistono alle temperature più elevate e ai fluidi aggressivi meglio della gomma tradizionale. I trattamenti superficiali sui corpi delle valvole forniscono una migliore resistenza alla corrosione senza costi aggiuntivi. Man mano che queste tecnologie maturano, possiamo aspettarci che le unità Check Valve RVP 25 gestiscano applicazioni sempre più impegnative.
La miniaturizzazione è un’altra tendenza che interessa le valvole idrauliche. Man mano che le attrezzature mobili diventano più compatte, si avverte la necessità di ridurre le dimensioni dei componenti idraulici mantenendo le prestazioni. Il design montato su collettore della valvola di ritegno RVP 25 risponde già a questa esigenza meglio delle tradizionali valvole in linea. Le versioni future potrebbero racchiudere ancora più funzionalità in pacchetti più piccoli attraverso tecniche di produzione avanzate come la produzione additiva.
Considerazioni finali sulla valvola di ritegno RVP 25
La valvola di ritegno RVP 25 rappresenta una soluzione matura e affidabile per il controllo del flusso unidirezionale nei sistemi idraulici a media pressione. Il suo design semplice offre prestazioni costanti in un'ampia gamma di applicazioni, dalle macchine edili alla produzione automatizzata. La capacità della valvola di gestire una pressione fino a 350 bar e un flusso di 550 litri al minuto la rende adatta per un uso industriale impegnativo.
La scelta tra i produttori si riduce al bilanciamento dei costi con i requisiti di qualità. HYDAC offre prestazioni premium e la più ampia disponibilità. Zentgraf fornisce all'ingegneria europea una buona personalizzazione. Huade e Hengli offrono prestazioni funzionali a prezzi economici. Tutte queste opzioni offrono la flessibilità necessaria per abbinare la scelta della valvola ai requisiti del progetto.
Una corretta installazione e manutenzione garantiscono una lunga durata. Montare la valvola di ritegno RVP 25 su una superficie piana e pulita del collettore con i bulloni serrati correttamente. Mantenere il fluido idraulico pulito e entro l'intervallo di temperatura specificato. Controllare periodicamente la pressione di apertura e sostituire gli O-ring durante gli intervalli di manutenzione principali.
Per specifiche dettagliate e modelli CAD, visitare i siti Web dei produttori come il sito ufficiale di HYDAC o piattaforme di ingegneria come DirectIndustry. Se sei pronto per l'acquisto, fornitori come ValinOnline, Motion Industries e Made in China offrono varie opzioni di prezzo. Che tu stia progettando un nuovo sistema o sostituendo una valvola usurata, la valvola di ritegno RVP 25 offre prestazioni comprovate su cui puoi contare.
