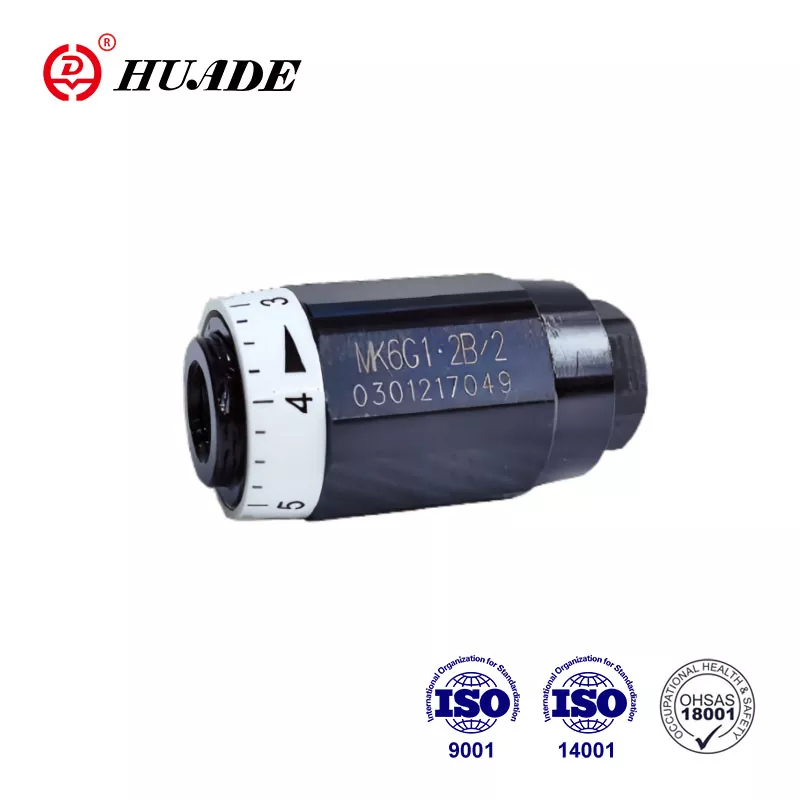

Valvola di ritegno acceleratore MK

I tipi di valvole Mk sono valvole di ritegno a farfalla dipendenti dalla pressione e dalla viscosità. Questa valvola prodotta da Huade Hydraulic è la valvola di flusso più utilizzata. Le valvole di flusso idraulico Huade® hanno attirato molti consumatori. Huade è un marchio ben noto in Cina. La fabbrica ha più di 750 macchine importate da tutto il mondo per controllare rigorosamente la qualità del prodotto. L'imballaggio del prodotto delle valvole di ritegno a farfalla MK può essere personalizzato, ad esempio utilizzando cartoni standard, imballaggi sottovuoto o scatole di compensato.

Parametro del prodotto della valvola di ritegno a farfalla MK

Caratteristiche del prodotto e applicazione della valvola di ritegno a farfalla MK

Caratteristiche:

▶ Adatto per il montaggio diretto in linea

▶ Dipendente dalla pressione e dalla viscosità

Applicazione:

Questa valvola è una valvola di ritegno a farfalla tubolare installata direttamente sulla tubazione. La porta dell'acceleratore della valvola adotta una struttura a scanalatura triangolare assiale e ha 7 specifiche e due filettature di collegamento. La funzione principale della valvola a farfalla MK è controllare la velocità dell'attuatore.

Sezione e simbolo della valvola a farfalla di ritegno MK

Quando il flusso passa attraverso la valvola in direzione di strozzamento, la molla e il fluido premono l'otturatore sulla sua sede, bloccando così il flusso. Il fluido scorre attraverso la foratura laterale fino al punto di strozzamento, che è formato tra l'alloggiamento (2) e il manicotto regolabile (1). Nella direzione opposta, la pressione del fluido agisce sulla faccia dell'otturatore, sollevandolo così dalla sua sede e consentendo al fluido di fluire liberamente, senza strozzature, attraverso la valvola. Allo stesso tempo, parte del fluido che scorre attraverso il gioco anulare produce l'effetto autopulente desiderato.

Struttura della valvola di ritegno a farfalla di tipo MK

Simboli della valvola a farfalla di ritegno tipo MK
