Quando si lavora con sistemi idraulici, è importante comprendere ogni componente. La valvola di ritegno RVP 30 si distingue come una soluzione affidabile per il controllo del flusso del fluido in una direzione. Questa valvola di ritegno idraulica, prodotta da HYDAC, è diventata una scelta standard nelle applicazioni di macchinari industriali e mobili.
Cos'è la valvola di ritegno RVP 30?
La valvola di ritegno RVP 30 è una valvola di controllo direzionale montata su collettore progettata per sistemi di olio idraulico. Consente al fluido di fluire liberamente dalla porta B alla porta A bloccando completamente qualsiasi flusso inverso. Questo controllo del flusso unidirezionale è essenziale in molte applicazioni idrauliche in cui la prevenzione del riflusso protegge le pompe e mantiene la pressione del sistema.
L'RVP 30 utilizza un design a otturatore caricato a molla realizzato in acciaio temprato. Quando la pressione del fluido proveniente dall'attacco B supera la forza della molla, la valvola si apre e lascia passare il fluido. Quando la pressione diminuisce o tenta di invertire la direzione, la molla spinge l'otturatore contro la sede, creando una tenuta metallo-metallo che impedisce eventuali perdite.
Questa valvola di ritegno segue gli standard DIN ISO 1219 ed è specificamente progettata per il montaggio direttamente su collettori idraulici o piastre di montaggio. Il design compatto consente di risparmiare spazio rispetto alle valvole di ritegno in linea, rendendo la RVP 30 ideale per i sistemi in cui lo spazio di installazione è limitato.
Specifiche tecniche che contano
La valvola di ritegno RVP 30 gestisce condizioni impegnative con specifiche che soddisfano i requisiti industriali. La valvola funziona ad una pressione di esercizio massima di 350 bar, che equivale a circa 5000 psi. Questa pressione nominale rende l'RVP 30 adatto ai circuiti idraulici ad alta pressione comunemente presenti nelle attrezzature pesanti.
La capacità di flusso arriva fino a 600 litri al minuto o circa 150 galloni al minuto. Questa portata elevata significa che la valvola di ritegno RVP 30 può gestire volumi di fluido considerevoli senza creare un'eccessiva caduta di pressione. La pressione di cracking standard è di 0,5 bar, sebbene esistano opzioni da 0,05 a 4,5 bar a seconda delle esigenze dell'applicazione. Pressioni di cracking inferiori consentono alla valvola di aprirsi più facilmente, mentre impostazioni più elevate forniscono una migliore tenuta contro il riflusso.
Il corpo della valvola è realizzato in acciaio al carbonio con placcatura in fosfato o zinco per resistere alla corrosione. L'otturatore stesso utilizza acciaio temprato e lucidato per una maggiore durata. Le guarnizioni standard sono in fluoroelastomero FKM, in grado di gestire temperature da -20 gradi Celsius a +80 gradi Celsius positivi. Alcune versioni estendono l'intervallo inferiore a meno 30 gradi Celsius.
L'RVP 30 pesa circa 10,3 chilogrammi e si collega tramite porte filettate dimensionate per raccordi O-ring NPTF, BSPP o SAE da 1,5 pollici. Lo schema di montaggio utilizza quattro bulloni e può essere installato con qualsiasi orientamento senza influire sulle prestazioni.
Come funziona la valvola di ritegno RVP 30 in applicazioni reali
Capire dove si inserisce la valvola di ritegno RVP 30 aiuta a chiarirne il valore. Un'applicazione comune è la protezione della pompa. Quando una pompa idraulica si spegne, il fluido può tentare di fluire all'indietro attraverso la pompa. Questo flusso inverso può danneggiare i componenti della pompa o consentire un improvviso calo della pressione del sistema. L'installazione dell'RVP 30 all'uscita della pompa impedisce questo riflusso e protegge la pompa da eventuali danni.
Anche i circuiti dell'accumulatore traggono vantaggio dalla valvola di ritegno RVP 30. Gli accumulatori immagazzinano il fluido pressurizzato per un rilascio rapido quando necessario. La valvola di ritegno mantiene la pressione nell'accumulatore impedendo al fluido di rifluire nel sistema principale quando la pressione diminuisce. Ciò mantiene l'energia immagazzinata disponibile per il ciclo di lavoro successivo.
I macchinari mobili come escavatori e caricatori utilizzano l'RVP 30 in tutti i loro sistemi idraulici. Queste macchine funzionano in condizioni difficili con vibrazioni costanti e carichi variabili. La tenuta metallo-metallo della valvola di ritegno mantiene zero perdite anche quando i componenti si surriscaldano durante l'uso intenso. Questa affidabilità riduce i tempi di inattività di circa il 20-30% rispetto ai sistemi che utilizzano valvole di ritegno di qualità inferiore.
Le linee di produzione manifatturiere incorporano la valvola di ritegno RVP 30 in presse, macchine per lo stampaggio a iniezione e apparecchiature di assemblaggio automatizzato. Il rapido tempo di risposta della valvola e la bassa caduta di pressione aiutano questi sistemi a funzionare senza problemi senza sprechi di energia. Gli stessi principi si applicano ai sistemi di controllo del passo delle turbine eoliche e alle apparecchiature marine dove l'affidabilità non può essere compromessa.
Caratteristiche della caduta di pressione
Ogni valvola crea una certa resistenza al flusso, che si manifesta come caduta di pressione. La valvola di ritegno RVP 30 riduce al minimo questa perdita di energia grazie al suo design interno snello. A 100 litri al minuto la caduta di pressione è di circa 0,5 bar. Questa aumenta a circa 1,2 bar a 200 litri al minuto e raggiunge circa 4,8 bar alla portata massima di 600 litri al minuto.
Questi valori di caduta di pressione sono relativamente bassi per una valvola di ritegno di queste dimensioni e capacità. Una caduta di pressione inferiore significa meno energia sprecata sotto forma di calore e un funzionamento più efficiente del sistema. La relazione tra portata e caduta di pressione non è lineare, poiché la caduta di pressione aumenta più rapidamente a portate più elevate a causa della turbolenza e dell'attrito.
I progettisti del sistema possono utilizzare questi dati relativi alla caduta di pressione per calcolare le perdite totali del sistema e dimensionare adeguatamente le pompe. La valvola di ritegno RVP 30 contribuisce in minima parte all'inefficienza complessiva del sistema, un fattore importante quando si ottimizza il consumo energetico in grandi impianti industriali.
Confronto tra l'RVP 30 e le alternative
Il mercato delle valvole idrauliche offre molte opzioni di valvole di ritegno. La valvola di ritegno RVP 30 compete principalmente sull'affidabilità e sulle prestazioni piuttosto che sul prezzo. Bosch Rexroth produce valvole simili classificate per pressione e portata comparabili, a volte con funzionalità di monitoraggio elettronico che fanno appello ai sistemi automatizzati. Parker Hannifin offre valvole di ritegno leggermente più leggere e più facili da integrare in design compatti.

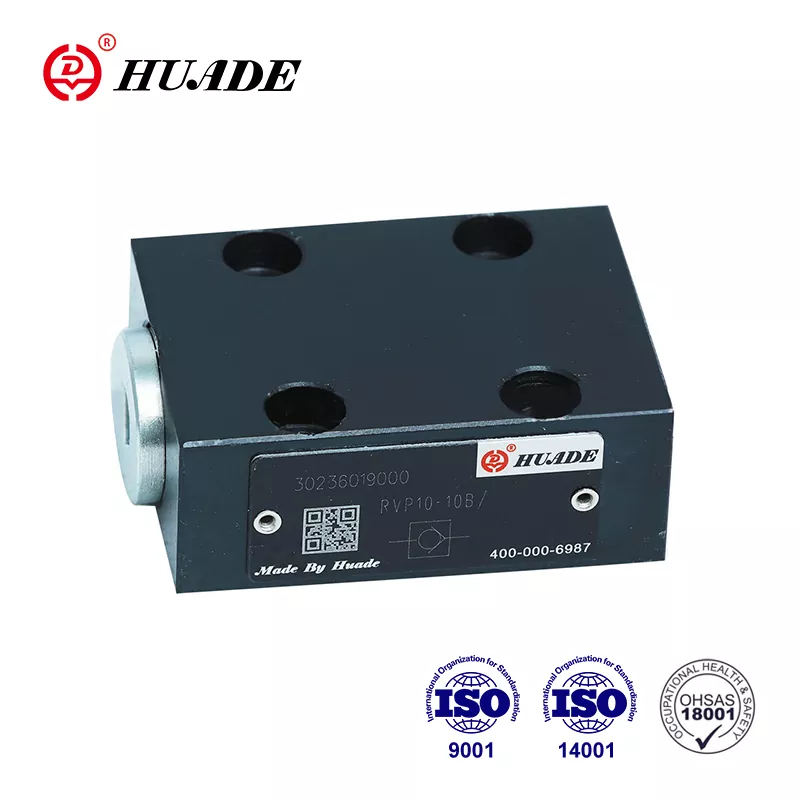

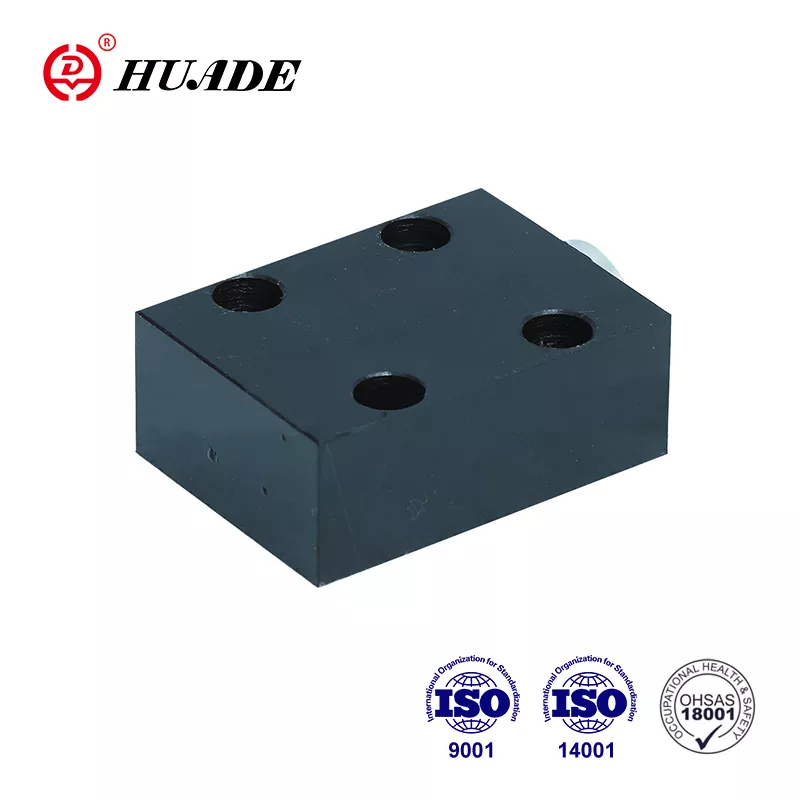

I produttori cinesi come Huade producono valvole di ritegno che soddisfano le specifiche RVP 30 a prezzi inferiori dal 30 al 50%. Queste alternative soddisfano gli standard di certificazione ISO e funzionano bene in applicazioni in cui i vincoli di budget contano più del patrimonio del marchio. Il compromesso in genere comporta un supporto tecnico meno completo e una durata di servizio potenzialmente più breve in condizioni estreme.
Le valvole di ritegno Eaton Vickers offrono una buona compatibilità con i componenti standard SAE e mantengono un'ampia disponibilità attraverso le reti di distribuzione. La valvola di ritegno RVP 30 si distingue per la precisione ingegneristica di HYDAC e il calcolo del tempo medio di guasto di 150 anni. Questa previsione di longevità deriva da test approfonditi e dati sul campo provenienti da migliaia di installazioni.
Per le applicazioni che richiedono assoluta affidabilità, come piattaforme petrolifere offshore o processi di produzione critici, l'RVP 30 giustifica il suo prezzo premium. Per l'uso industriale generale con accesso regolare alla manutenzione, alternative meno costose possono fornire prestazioni adeguate.
Linee guida per l'installazione
Una corretta installazione garantisce che la valvola di ritegno RVP 30 funzioni come previsto. La superficie di montaggio deve essere piana entro 0,01 millimetri per 100 millimetri e liscia con una finitura superficiale di 0,8 micrometri o migliore. Queste specifiche impediscono perdite attorno al corpo della valvola e garantiscono una distribuzione uniforme del carico sui bulloni di montaggio.
Il tipo di thread deve corrispondere alle connessioni del sistema, siano esse NPTF, BSPP o SAE. L'utilizzo di uno standard di filettatura errato può causare una filettatura incrociata o una tenuta inadeguata. Applicare un sigillante per filettature appropriato per i sistemi idraulici, evitando prodotti che possano contaminare il fluido o degradarsi sotto pressione.
I bulloni di montaggio devono essere di grado 10.9 o equivalente e serrati secondo uno schema incrociato ai valori di coppia specificati nel manuale di installazione HYDAC. Un serraggio non uniforme può deformare la superficie di montaggio e creare percorsi di perdita. La valvola di ritegno RVP 30 può essere installata con qualsiasi orientamento poiché utilizza la pressione della molla anziché la gravità per la tenuta.
La filtrazione a monte è fondamentale per la longevità della valvola. Il sistema dovrebbe filtrare le particelle fino a 20 micrometri o più piccole per soddisfare il livello di pulizia ISO 4406 del 19/21/16 specificato per RVP 30. La contaminazione è la causa principale di guasto della valvola di ritegno, con particelle che impediscono all'otturatore di sigillarsi correttamente o rigano le superfici di tenuta.
Dopo l'installazione, spurgare tutta l'aria dal sistema prima di applicare la pressione completa. L'aria intrappolata può causare un funzionamento irregolare della valvola e un rumore eccessivo. Testare la valvola di ritegno pressurizzando da entrambe le direzioni per verificare che si apra liberamente nella direzione in avanti e sia completamente sigillata contro il flusso inverso.
Manutenzione e risoluzione dei problemi
La valvola di ritegno RVP 30 richiede una manutenzione minima se utilizzata entro le specifiche. Intervalli di ispezione da 1.000 a 2.000 ore di funzionamento sono tipici per le applicazioni industriali. Durante l'ispezione, verificare la presenza di perdite esterne attorno al corpo della valvola e alla superficie di montaggio. Qualsiasi perdita visibile indica usura della guarnizione o installazione non corretta.
Il test della pressione di apertura verifica periodicamente che la molla non si sia indebolita o che l'otturatore non si sia usurato. Se la pressione di cracking è aumentata in modo significativo, la contaminazione interna potrebbe impedire la completa apertura della valvola. Se la pressione di cracking è diminuita, potrebbe verificarsi l'affaticamento della molla o il degrado della guarnizione.
Il problema più comune con la valvola di ritegno RVP 30 è l'ostruzione dell'otturatore, per cui la valvola non si apre o si chiude correttamente. Ciò di solito deriva dalla contaminazione che si deposita tra l'otturatore e la sede. Il lavaggio del sistema con fluido idraulico pulito spesso risolve piccoli inceppamenti. Una contaminazione grave richiede lo smontaggio e la pulizia della valvola o la sostituzione del kit di guarnizioni.
HYDAC fornisce kit di guarnizioni specifici per RVP 30, inclusi tutti gli O-ring e gli anelli di supporto. La sostituzione delle guarnizioni richiede in genere meno di un'ora con strumenti manuali di base. Il codice del kit di guarnizioni per le guarnizioni FKM è SEAL KIT 30FKM. Utilizzare sempre kit di guarnizioni HYDAC originali o equivalenti verificati per mantenere le prestazioni della valvola.
Il funzionamento della valvola di ritegno RVP 30 oltre il suo intervallo di temperatura può danneggiare le guarnizioni e causare perdite. Le guarnizioni FKM gestiscono la maggior parte delle applicazioni idrauliche con olio minerale, ma fluidi incompatibili come alcuni oli sintetici possono richiedere invece guarnizioni NBR. Verificare sempre la compatibilità del fluido prima dell'installazione.
Dove acquistare la valvola di ritegno RVP 30
Le opzioni di acquisto per la valvola di ritegno RVP 30 includono distributori autorizzati e fornitori online. Il sito web ufficiale HYDAC fornisce ordini diretti per la designazione del modello RVP-30-01.X con consegna in 2-4 settimane a livello globale. Ciò garantisce componenti autentici con garanzia completa del produttore e accesso al supporto tecnico.
Fornitori industriali come MROstop e Motion Industries riforniscono la valvola di ritegno RVP 30 con prezzi compresi tra 600 e 850 dollari USA per le configurazioni standard. Questi distributori spesso mantengono l'inventario per la spedizione immediata, il che aiuta quando è necessaria una sostituzione rapida delle valvole per ridurre al minimo i tempi di fermo.
I mercati online, incluso eBay, elencano le nuove valvole RVP 30 di vari venditori. I prezzi vanno da circa 593 a 857 dollari a seconda del venditore e della configurazione specifica del modello. I programmi di protezione dell’acquirente riducono il rischio quando si acquista attraverso questi canali, anche se la verifica della reputazione del venditore rimane importante.
Per i clienti che considerano alternative di costo, Alibaba mette in contatto gli acquirenti con produttori come Huade che producono valvole di ritegno compatibili con RVP 30. I prezzi generalmente sono inferiori dal 30 al 50% rispetto agli originali HYDAC con quantità minime di ordine da 1 a 10 pezzi. Tempi di consegna da 1 a 2 settimane e garanzie di un anno sono standard. La crittografia dei pagamenti SSL protegge le transazioni.
Quando confronti le fonti, considera il costo totale inclusa la spedizione, i termini di garanzia e la disponibilità del supporto tecnico. La valvola di ritegno RVP 30 proveniente da canali autorizzati include documentazione, file CAD per la progettazione del sistema e accesso agli ingegneri HYDAC per domande sull'applicazione. Questi servizi aggiungono valore oltre il componente stesso.
Considerazioni economiche
La valvola di ritegno RVP 30 rappresenta un investimento moderato all'interno di un sistema idraulico completo. Il prezzo tipico compreso tra 500 e 800 euro lo posiziona come una componente premium rispetto alle alternative economiche. Questo costo è giustificato dalla lunga durata operativa della valvola e dalle prestazioni a perdita zero, che riducono gli sprechi di fluido e prevengono la contaminazione.
Il ritorno sull'investimento deriva principalmente dalla riduzione dei tempi di inattività e dei costi di manutenzione. I sistemi che utilizzano RVP 30 subiscono meno arresti non pianificati dovuti a guasti alle valvole. La tenuta metallo-metallo elimina le perdite graduali che possono contaminare i sistemi e danneggiare i componenti a valle. Nel corso di una durata di installazione tipica compresa tra 5 e 10 anni, questi risparmi spesso superano la differenza di prezzo iniziale rispetto alle valvole di ritegno più economiche.
L’efficienza energetica contribuisce anche al valore economico. Le caratteristiche di bassa caduta di pressione della valvola di ritegno RVP 30 significano che viene sprecata meno potenza della pompa spingendo il fluido attraverso la valvola. Nei grandi sistemi che funzionano continuamente, questo risparmio energetico può ammontare a migliaia di dollari all’anno.
I costi di manutenzione rimangono bassi poiché l'RVP 30 utilizza kit di guarnizioni standard e richiede solo strumenti di base per la manutenzione. Le parti di ricambio rimangono disponibili presso HYDAC e i distributori anche per le valvole installate decenni fa. Questa disponibilità dei componenti a lungo termine protegge l'investimento in apparecchiature e riduce il rischio di obsolescenza.
Tendenze future e integrazione digitale
L’industria dei componenti idraulici sta gradualmente incorporando sensori e monitoraggio digitale. Mentre l'attuale valvola di ritegno RVP 30 è un dispositivo puramente meccanico, le versioni future potrebbero includere sensori di pressione o monitor di flusso integrati nel corpo della valvola. Queste aggiunte consentirebbero la manutenzione predittiva rilevando il degrado delle prestazioni prima che si verifichi un guasto completo.
Le iniziative dell’Industria 4.0 spingono verso una maggiore connettività tra componenti idraulici e sistemi di controllo. Una versione intelligente dell’RVP 30 potrebbe comunicare il proprio stato a un sistema di monitoraggio centrale, avvisando gli operatori quando è necessaria la manutenzione o quando le condizioni operative superano i limiti di progettazione. Questo sviluppo è in linea con la tendenza più ampia verso la manutenzione basata sulle condizioni piuttosto che sugli intervalli di servizio basati sul tempo.
Nonostante queste possibilità tecnologiche, il design fondamentale della valvola di ritegno RVP 30 rimarrà probabilmente invariato. Il meccanismo a otturatore caricato a molla si è dimostrato efficace in decenni di servizio in innumerevoli applicazioni. Eventuali miglioramenti digitali integrerebbero anziché sostituire la funzione meccanica principale.
Fare la scelta giusta
La scelta della valvola di ritegno RVP 30 dipende dall'adattamento delle capacità della valvola ai requisiti del sistema. Per applicazioni che richiedono pressioni massime fino a 350 bar e portate fino a 600 litri al minuto, l'RVP 30 offre prestazioni comprovate. La tenuta a perdita zero è fondamentale nei sistemi in cui anche piccole quantità di flusso inverso causano problemi.
Le considerazioni sul budget sono importanti per ogni progetto. La valvola di ritegno RVP 30 costa di più delle alternative di base ma meno delle valvole a controllo elettronico con specifiche simili. Ciò lo posiziona nella via di mezzo dove prestazioni e affidabilità giustificano prezzi premium senza raggiungere livelli di lusso.
Il supporto tecnico e la disponibilità della documentazione favoriscono l'RVP 30 per sistemi complessi in cui possono sorgere sfide di integrazione. HYDAC fornisce assistenza tecnica e specifiche dettagliate che aiutano i progettisti di sistemi a ottimizzare la selezione dei componenti. Questo supporto si rivela prezioso quando si risolvono problemi imprevisti o si superano i limiti delle prestazioni.
La valvola di ritegno RVP 30 si è guadagnata la reputazione grazie alle prestazioni costanti in applicazioni impegnative. Comprenderne le specifiche, le corrette procedure di installazione e i requisiti di manutenzione aiuta gli utenti a ottenere il massimo valore da questo componente idraulico. Che si tratti di proteggere pompe costose, mantenere la pressione dell'accumulatore o controllare il flusso in apparecchiature mobili, l'RVP 30 offre un affidabile controllo del flusso unidirezionale che mantiene i sistemi idraulici funzionanti senza intoppi.
