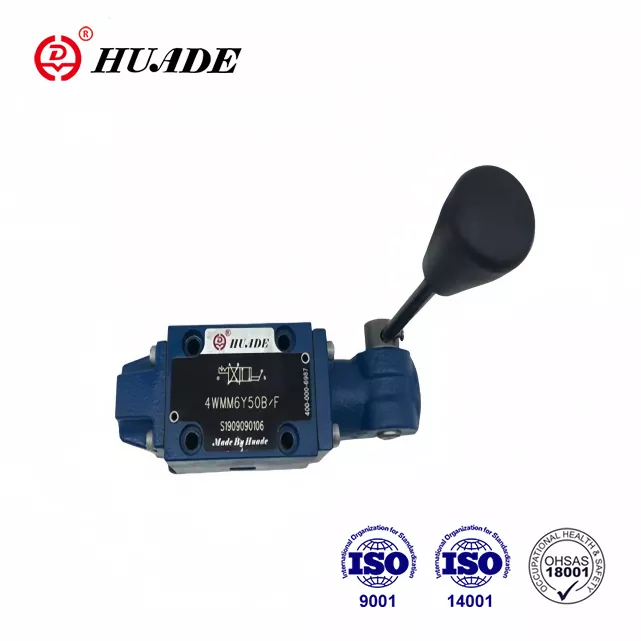

Quando si lavora con sistemi idraulici che necessitano di un controllo manuale affidabile, la valvola di controllo direzionale WMM 6 si distingue come una scelta pratica. Questa valvola, prodotta da Bosch Rexroth, serve le industrie di tutto il mondo da decenni. È progettato per controllare con precisione il flusso del fluido idraulico, aiutando gli operatori a gestire qualsiasi cosa, dai macchinari industriali alle attrezzature mobili.
La WMM 6 appartiene ad una famiglia di valvole direzionali ad azionamento manuale che seguono gli standard internazionali. Ciò che rende questa valvola particolarmente utile è il suo funzionamento semplice combinato con una costruzione robusta. Ingegneri e tecnici apprezzano il modo in cui gestisce applicazioni a media e alta pressione senza richiedere sistemi elettrici complessi o fonti di alimentazione esterne.
Comprendere le basi della progettazione WMM 6
La valvola di controllo direzionale WMM 6 funziona tramite un meccanismo a cursore scorrevole all'interno di un alloggiamento lavorato con precisione. Quando si sposta la leva manuale, la bobina cambia posizione, aprendo e chiudendo percorsi specifici per il fluido idraulico. Questo metodo di funzionamento diretto significa che non vi è alcun ritardo tra l'input e la risposta della valvola.
Il corpo valvola si monta direttamente su una piastra secondo lo standard CETOP 3, noto anche come interfaccia NG6 o ISO 4401-03. Questa standardizzazione semplifica l'installazione e consente alla valvola di adattarsi ai sistemi idraulici esistenti senza modifiche personalizzate. L'alloggiamento è generalmente realizzato in acciaio zincato, garantendo un'eccellente resistenza alla corrosione anche in ambienti difficili.
All'interno della valvola troverai bobine progettate con cura con terreni di tenuta che riducono al minimo le perdite interne. Queste bobine sono disponibili in diverse configurazioni, ciascuna identificata da una specifica lettera simbolo. Il meccanismo di ritorno a molla assicura che la valvola ritorni nella sua posizione neutra quando si rilascia la leva, il che è essenziale per un funzionamento sicuro.
Specifiche tecniche che contano
La valvola di controllo direzionale WMM 6 gestisce pressioni fino a 315 bar sulle sue porte principali, con una portata massima di 60 litri al minuto. Queste specifiche lo rendono adatto a cilindri e motori idraulici di medie dimensioni. La porta del serbatoio può gestire fino a 160 bar, un livello adeguato per la maggior parte delle applicazioni standard.
L'intervallo di temperatura operativa va da meno 30 a più 80 gradi Celsius quando si utilizzano guarnizioni NBR standard. Per applicazioni che coinvolgono temperature più elevate o fluidi resistenti agli agenti chimici, la valvola è disponibile con guarnizioni FKM codificate come variante V. La valvola mantiene le prestazioni in un ampio intervallo di viscosità, da 2,8 a 500 millimetri quadrati al secondo, sebbene le prestazioni ottimali si verifichino intorno a 46 mm²/s utilizzando oli idraulici standard come HLP46.
Il gruppo completo della valvola pesa circa 1,4 chilogrammi per la versione a tre posizioni e 1,6 chilogrammi se dotata di meccanismo di arresto a cricchetto. La leva manuale richiede circa 20-30 newton di forza per funzionare, a seconda della pressione del sistema e della configurazione della bobina. Questo livello di forza garantisce un controllo positivo senza causare affaticamento all'operatore durante l'uso prolungato.
Simboli dello spool e opzioni del percorso di flusso
Comprendere i simboli della bobina è fondamentale quando si seleziona una valvola di controllo direzionale WMM 6 per la propria applicazione. Ciascun simbolo rappresenta una specifica configurazione del percorso del flusso che determina il comportamento della valvola in diverse posizioni. Il simbolo è riportato direttamente sul corpo valvola per una facile identificazione.
Il simbolo E rappresenta una configurazione a centro chiuso in cui tutte le porte sono bloccate in posizione neutra. Questo design è ideale quando è necessario mantenere un cilindro idraulico in posizione senza deriva. Quando si sposta la leva in posizione A, la pressione fluisce alla porta A mentre la porta B si collega al serbatoio e viceversa per la posizione B.
Il simbolo M presenta un design a centro aperto in cui le porte A e B si collegano al serbatoio in posizione neutra mentre la porta di pressione rimane bloccata. Questa configurazione è comune nelle applicazioni di commutazione direzionale in cui si desidera un accumulo minimo di pressione durante la posizione neutrale. La capacità di flusso tende ad essere maggiore con questo simbolo rispetto ad altri.
Il simbolo C offre un'altra configurazione popolare in cui la pressione si collega al serbatoio in folle mentre le porte di lavoro A e B sono bloccate. Questo design aiuta a prevenire lo slittamento del motore nelle applicazioni in cui mantenere la posizione è meno critico che garantire che la pompa possa scaricare. Il simbolo J fornisce un centro tandem in cui la pressione si collega parzialmente sia al serbatoio che alle porte di lavoro, utile in applicazioni specifiche che richiedono una pressione ridotta in folle.
Applicazioni nel mondo reale e utilizzo nel settore
La valvola di controllo direzionale WMM 6 trova ampio utilizzo negli impianti di produzione dove è necessario il controllo manuale delle funzioni idrauliche. Le macchine per lo stampaggio a iniezione spesso incorporano queste valvole per le operazioni di apertura e chiusura dello stampo. Il controllo meccanico diretto fornisce agli operatori un feedback tattile che i controlli elettronici non possono eguagliare.
Le apparecchiature mobili rappresentano un'altra importante area di applicazione. Macchine agricole, macchine edili e veicoli per la movimentazione dei materiali utilizzano il WMM 6 per funzioni che beneficiano della funzionalità di comando manuale. La struttura robusta della valvola resiste alle vibrazioni e alle variazioni di temperatura comuni negli ambienti mobili.
In aree pericolose, la variante WMM 6 XC offre un funzionamento a prova di esplosione conforme alle direttive ATEX. Ciò rende la valvola adatta per operazioni nel settore petrolifero e del gas, ambienti minerari e impianti di lavorazione chimica in cui possono essere presenti atmosfere infiammabili. La versione XC mantiene la temperatura superficiale al di sotto di 100 gradi Celsius e soddisfa i requisiti per le apparecchiature del Gruppo II Categoria 2G/D.
Le officine di manutenzione e i banchi prova utilizzano spesso la valvola di controllo direzionale WMM 6 per il controllo manuale durante le procedure di configurazione e risoluzione dei problemi. Il funzionamento semplice e le prestazioni affidabili della valvola la rendono ideale per le applicazioni in cui gli operatori necessitano di un controllo preciso senza complesse procedure di programmazione o impostazione.
Confronto tra WMM 6 e soluzioni alternative
All'interno della gamma di prodotti Bosch Rexroth, la valvola di controllo direzionale WMM 6 si affianca ad altre valvole ad azionamento manuale che servono a scopi simili ma con metodi di azionamento diversi. La serie WMR 6 utilizza l'azionamento a rullo o pistone, rendendola adatta al controllo sequenziale azionato da camme. La variante WMD 6 è caratterizzata dal funzionamento con manopola rotante, offrendo un'installazione più compatta in applicazioni con vincoli di spazio.
Per i requisiti di funzionamento remoto, la serie WMU 6 fornisce il controllo pilota idraulico invece dell'attuazione manuale diretta. Ciò consente il funzionamento della valvola a distanza utilizzando piccole valvole pilota. Tuttavia, ciò aggiunge complessità al sistema e richiede una fonte di pressione pilota, di cui il WMM 6 di base non ha bisogno.
Le valvole a solenoide come la serie 4WE 6 offrono vantaggi di automazione e integrazione con i sistemi di controllo elettronici. Queste valvole di controllo direzionale ad azionamento elettrico rispondono ai segnali del PLC e consentono sequenze complesse. Tuttavia, richiedono energia elettrica e in genere costano circa il 20% in più rispetto al WMM 6 manuale. La valvola manuale fornisce un backup affidabile in caso di interruzione di corrente.
La valvola di controllo direzionale WMM 6 offre un buon rapporto costo-efficacia per le applicazioni in cui il funzionamento manuale è accettabile o preferito. La sua semplicità si traduce in costi iniziali inferiori, minori esigenze di manutenzione ed eccellente affidabilità a lungo termine. L'assenza di componenti elettrici elimina le preoccupazioni relative alle interferenze elettromagnetiche o ai guasti elettrici.
Linee guida e migliori pratiche per l'installazione
La corretta installazione della valvola di controllo direzionale WMM 6 inizia con la preparazione della superficie della piastra di montaggio. La superficie deve essere piana, pulita e priva di graffi o danni che potrebbero causare perdite. Applicare un sottile strato di olio idraulico alle guarnizioni O-ring prima dell'installazione per evitare danni durante il montaggio.
Montare la valvola utilizzando quattro viti a brugola M5 con una coppia di serraggio di 10 newton metri. Seguire uno schema di serraggio diagonale per garantire una distribuzione uniforme della pressione sulla superficie di montaggio. La valvola può essere installata con qualsiasi orientamento poiché funziona secondo i principi della bobina scorrevole anziché tramite meccanismi dipendenti dalla gravità.
La filtrazione del sistema svolge un ruolo fondamentale nella longevità della valvola. Installare filtri in grado di raggiungere il codice di pulizia ISO 4406 20/18/15 o superiore, che corrisponde a circa 25 micron di filtrazione. La contaminazione è la principale causa di usura prematura nelle valvole di controllo direzionale, quindi il mantenimento di un'adeguata pulizia del fluido non può essere sottovalutato.
Se possibile, evitare di utilizzare la valvola di controllo direzionale WMM 6 in applicazioni con flusso prevalentemente unidirezionale. Forze di flusso sbilanciate possono causare un'usura accelerata e potrebbero richiedere l'installazione di dispositivi di compensazione della pressione. Quando il funzionamento in un'unica direzione è inevitabile, prendere in considerazione l'aggiunta di inserti di strozzamento sulla porta di pressione per ridurre le forze di flusso e minimizzare la deflessione della bobina.
Considerazioni sulla manutenzione e risoluzione dei problemi
L'ispezione regolare della valvola di controllo direzionale WMM 6 dovrebbe includere il controllo di eventuali perdite esterne attorno all'alloggiamento e alle connessioni delle porte. Piccole quantità di infiltrazioni possono indicare O-ring usurati che necessitano di sostituzione. La maggior parte dei kit di guarnizioni sono facilmente disponibili e possono essere installati senza strumenti specializzati.
La bobina della valvola dovrebbe muoversi agevolmente per tutta la sua gamma di movimento senza inceppamenti o forza eccessiva. Se la forza operativa aumenta notevolmente, ciò potrebbe indicare contaminazione nel foro della bobina o usura sulle parti della bobina. L'ispezione interna richiede la rimozione della valvola dal sistema e lo smontaggio secondo le linee guida del produttore.
Quando si opera con fluidi resistenti al fuoco come i tipi HFC, è prevista una durata della tenuta ridotta rispetto al funzionamento con olio minerale. La valvola di controllo direzionale WMM 6 rimane compatibile con questi fluidi, ma gli intervalli di manutenzione dovrebbero essere ridotti del 30-50%. Garantire un precarico adeguato sull'apertura del serbatoio quando si utilizzano fluidi HFC per mantenere una tenuta adeguata.
Per applicazioni in atmosfere esplosive utilizzando la variante XC, si consiglia la verifica periodica della conformità della temperatura superficiale. Mantenere registri di servizio dettagliati che dimostrino la conformità ai requisiti ATEX. Qualsiasi modifica o riparazione deve preservare le caratteristiche antideflagranti del gruppo valvola.
Selezionare la configurazione giusta per le tue esigenze
La scelta del modello di valvola di controllo direzionale WMM 6 appropriato richiede un'attenta considerazione dei requisiti dell'applicazione. Inizia determinando la capacità di flusso necessaria e la pressione massima di esercizio. Sebbene la valvola gestisca fino a 60 litri al minuto e 315 bar, il funzionamento al di sotto dei valori massimi in genere prolunga la durata.
Successivamente, seleziona il simbolo della bobina che corrisponde ai tuoi requisiti funzionali. Se è necessario mantenere un carico in posizione, il simbolo E fornisce la perdita interna più bassa. Per le applicazioni in cui la pompa deve scaricare in folle, il simbolo C o M potrebbe essere più appropriato. Esaminare attentamente i diagrammi del percorso del flusso per garantire che il simbolo selezionato fornisca il comportamento del circuito desiderato.
Decidi se per la tua applicazione è necessario un meccanismo di bloccaggio. Il fermo a cricchetto opzionale mantiene la leva nella posizione selezionata senza richiedere un input continuo da parte dell'operatore. Questa caratteristica si rivela utile quando un attuatore deve rimanere esteso o retratto per periodi prolungati, sebbene riduca leggermente la capacità di flusso massima.
Considerare l'ambiente operativo quando si specifica il materiale della guarnizione. Le guarnizioni NBR standard funzionano bene per la maggior parte delle applicazioni che utilizzano fluidi idraulici a base di olio minerale. Le guarnizioni FKM con codifica V offrono una migliore resistenza alle alte temperature e ad alcuni fluidi sintetici. Per applicazioni in atmosfere esplosive, specificare la variante XC con la documentazione di certificazione ATEX appropriata.
Compatibilità dei fluidi e integrazione del sistema
La valvola di controllo direzionale WMM 6 funziona con successo con un'ampia gamma di fluidi idraulici. Gli oli minerali standard conformi alle specifiche DIN 51524 garantiscono durata e prestazioni eccellenti. Sono compatibili anche i fluidi idraulici biodegradabili delle categorie HETG e HEES, rendendo la valvola adatta per applicazioni sensibili all'ambiente.
Quando si utilizzano fluidi acqua-glicole classificati come HFC, tenere presente che la durata dei componenti potrebbe essere ridotta rispetto al funzionamento con olio minerale. Questi fluidi offrono vantaggi in termini di resistenza al fuoco che superano le considerazioni sulla manutenzione in molte applicazioni. I fluidi a base acquosa richiedono un'attenzione particolare alla progettazione del sistema per prevenire la cavitazione e garantire un'adeguata lubrificazione dei componenti interni.
I progettisti del sistema dovrebbero considerare la caduta di pressione attraverso la valvola di controllo direzionale WMM 6 quando calcolano i requisiti della pompa. Con una portata nominale di 60 litri al minuto, si prevedono perdite di carico comprese tra 5 e 15 bar, a seconda del simbolo della bobina e della direzione del flusso. Questa perdita di pressione deve essere presa in considerazione nei calcoli dell'efficienza complessiva del sistema.
La valvola si integra facilmente con i componenti idraulici standard tra cui pompe, cilindri, motori e accumulatori. L'interfaccia di montaggio CETOP garantisce la compatibilità con le piastre di vari produttori. Quando si sostituiscono le valvole più vecchie, verificare che le dimensioni delle porte e gli schemi di montaggio corrispondano per evitare problemi di installazione.
Sviluppi futuri e tendenze del settore
Sebbene la valvola di controllo direzionale WMM 6 rappresenti una tecnologia collaudata, gli sviluppi continui continuano a migliorarne le capacità. Alcuni produttori stanno esplorando l'integrazione di sensori in grado di fornire feedback sulla posizione senza compromettere la semplicità intrinseca della valvola. Tali sviluppi potrebbero consentire il monitoraggio delle condizioni mantenendo il funzionamento manuale come metodo di controllo primario.
La tendenza verso la connettività dell’Industria 4.0 colpisce anche i componenti tradizionali come le valvole direzionali manuali. Le versioni future potrebbero incorporare il monitoraggio wireless del conteggio dei cicli, della temperatura operativa e delle condizioni di pressione. Questi dati potrebbero supportare strategie di manutenzione predittiva senza richiedere la riprogettazione dei sistemi idraulici esistenti.
Le normative ambientali continuano a stimolare la domanda di fluidi idraulici biodegradabili e un consumo energetico ridotto. La valvola di controllo direzionale WMM 6 supporta già la maggior parte dei fluidi rispettosi dell'ambiente, posizionandosi bene per questi requisiti. Il continuo sviluppo dei materiali di tenuta dovrebbe migliorare ulteriormente la compatibilità con le formulazioni di fluidi emergenti.
Nonostante i progressi nel controllo elettronico, le valvole manuali mantengono la loro rilevanza per i sistemi di backup, le operazioni di emergenza e le applicazioni in cui semplicità e affidabilità superano i vantaggi dell’automazione. La valvola di controllo direzionale WMM 6 continuerà probabilmente a svolgere questi ruoli incorporando gradualmente funzionalità di monitoraggio che migliorano anziché sostituire il suo funzionamento manuale principale.
Considerazioni sull'approvvigionamento e sulla disponibilità
La valvola di controllo direzionale WMM 6 è ampiamente disponibile attraverso i distributori autorizzati Bosch Rexroth in tutto il mondo. I tempi di consegna in genere vanno dalla disponibilità immediata per le configurazioni comuni a diverse settimane per le varianti specializzate. Quando si pianificano le installazioni o la manutenzione del sistema, tenere conto dei tempi di approvvigionamento, in particolare per i simboli delle bobine meno comuni o le versioni antideflagranti.
I prezzi variano in base alla configurazione, con i modelli base che partono da circa 100 a 300 euro per l'acquisto di una singola unità. Il prezzo in base al volume riduce significativamente i costi unitari per i progetti che richiedono più valvole. I distributori autorizzati possono fornire preventivi dettagliati basati su codici modello e quantità specifici.
Quando si acquista la valvola di controllo direzionale WMM 6, verificare che i fornitori forniscano prodotti Bosch Rexroth originali con la documentazione adeguata. I componenti idraulici contraffatti rappresentano una preoccupazione significativa in alcuni mercati, poiché potrebbero compromettere la sicurezza e le prestazioni del sistema. Richiedi certificati di conformità e verifica i codici prodotto rispetto ai cataloghi ufficiali.
La disponibilità del supporto tecnico dovrebbe tenere conto della selezione del fornitore. I distributori con esperienza interna nel settore idraulico possono fornire assistenza con domande sull'applicazione, risoluzione dei problemi e supporto per la progettazione del sistema. Questo servizio a valore aggiunto si rivela spesso più importante delle piccole differenze di prezzo, soprattutto per applicazioni critiche o sistemi complessi.
Conclusione
La valvola di controllo direzionale WMM 6 offre un controllo manuale affidabile per sistemi idraulici in diversi settori e applicazioni. Il suo design collaudato, l'interfaccia standardizzata e la struttura robusta lo rendono una scelta pratica quando si desidera o è richiesto il controllo diretto da parte dell'operatore. La comprensione delle specifiche tecniche, delle opzioni di configurazione e delle linee guida per l'applicazione corretta garantisce un'integrazione riuscita nel vostro sistema idraulico.
Che tu stia progettando nuove apparecchiature, aggiornando sistemi esistenti o specificando componenti sostitutivi, il WMM 6 merita di essere preso in considerazione per le applicazioni di controllo direzionale manuale. La sua combinazione di prestazioni, affidabilità ed efficienza dei costi lo ha reso una soluzione standard nel settore idraulico. Con una corretta selezione, installazione e manutenzione, questa valvola garantisce anni di servizio senza problemi in applicazioni idrauliche impegnative.
