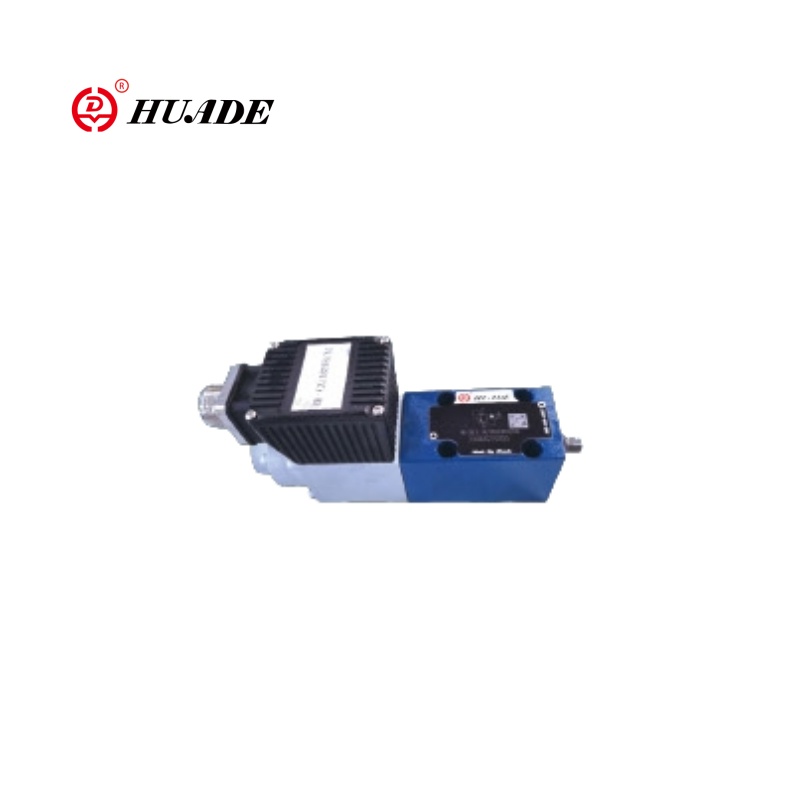

Valvola di sollievo a pressione proporzionale DBEE-1X

La valvola di rilievo proporzionale DBEE-1X è guidata da un solenoide proporzionale, con una connessione filettata e una bobina rimovibile. Integra un controller elettronico (OBE), consentendo un controllo più preciso e conveniente. Questa valvola viene utilizzata principalmente per limitare la pressione del sistema e può impostare infinitamente il limite di pressione del sistema desiderato in base ai valori di ingresso elettrico. Il tipo di valvola proporzionale DBEE-1X soddisfa i requisiti certificati CE. La valvola proporzionale DBEE-1x di Huade può sostituire lo stesso modello offerto da Rexroth.

Parametro del prodotto della valvola di sollievo a pressione proporzionale DBEE-1X

Funzionalità del prodotto e applicazione della valvola di sollievo a pressione proporzionale DBEE-1X

Caratteristiche:

▶ Valvola per limitare una pressione del sistema

▶ Attuazione tramite solenoidi proporzionali

▶ Per il montaggio della piastra o il design della piastra sandwich

▶ Valvola e controllo dell'elettronica da una singola sorgente

▶ Tipi HD-DBEE con elettronica di controllo integrato

①Low Esempio di diffusione della curva caratteristica del valore del valore del comando

②indipendentemente regolabili su e giù per le rampe

Applicazione:

La valvola di rilievo proporzionale DBEE-1X ha ampie prospettive di applicazione in vari campi come macchinari ingegneristici, attrezzature metallurgiche, costruzione navale e così via.

Funzione e sezione della valvola di scarico della pressione proporzionale DBEE-1X

Valvole di sollievo a pressione proporzionali, tipi HD-DBE sono attuati per mezzo di un solenoide proporzionale. Queste valvole vengono utilizzate per limitare una pressione del sistema. Con queste valvole è possibile regolare in modo coerente la pressione del sistema, che deve essere limitata, in relazione al valore del comando elettrico.

Queste valvole sono sostanzialmente costituite da un solenoide proporzionale (1), l'alloggiamento (2), la cartuccia della valvola (3), la bobina (4) e il poppet pilota (8). Il solenoide proporzionale converte la corrente elettrica proporzionalmente in una forza meccanica. Un aumento della corrente provoca un corrispondente aumento della forza del solenoide. La camera dell'armatura del solenoide è riempita con fluido idraulico ed è bilanciata dalla pressione. L'impostazione della pressione del sistema viene eseguita tramite i solenoidi proporzionali (1) in relazione al valore del comando. Pressione derivante dal sistema nella porta P agisce sul lato destro della bobina (4). Allo stesso tempo, la pressione del sistema agisce tramite la linea di controllo (6) che è dotata di un orifizio (5) sul lato caricato a molla della bobina (4). Tramite un ulteriore ritmo (7) la pressione del sistema agisce sul pioccatura pilota (8) contro la forza del solenoide proporzionale (1). Una volta che la pressione del sistema ha raggiunto il valore preimpostato, il pioppo pilota (8) si solleva dal suo sedile. A seconda del modello, l'olio pilota può ora fluire esternamente tramite la porta A (y) o internamente nel serbatoio, questo ha l'effetto di limitare la pressione sul lato a molla caricato della bobina (4). Se la pressione del sistema continua a salire leggermente, la pressione più elevata sul lato destro della bobina spinge la bobina a sinistra nella posizione di controllo P a T. All'impostazione minima della corrente di controllo, che risponde a un valore di comando di zero -verrà impostata la pressione minima di impostazione.

Struttura della valvola di scarico della pressione proporzionale DBE-1x

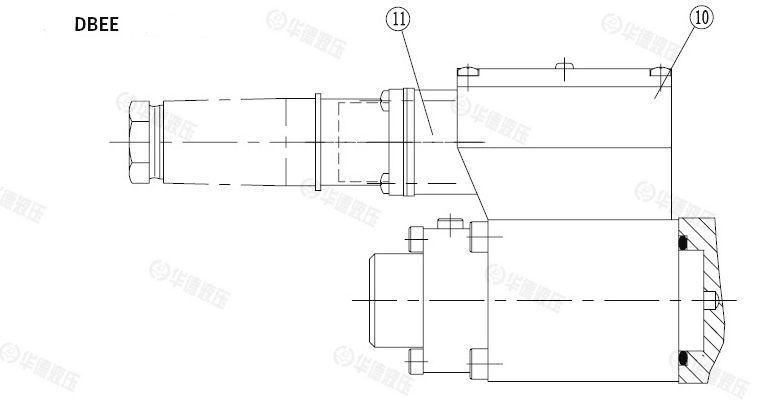

Struttura della valvola di scarico della pressione proporzionale DBEE-1X

In termini di progettazione funzionale, corrisponde sostanzialmente alle valvole di soccorso proporzionali DBE. L'unica differenza è che il solenoide proporzionale è dotato di un alloggiamento ⑩, all'interno del quale è costruito il controller elettronico. L'alimentazione e la tensione del set point vengono ricevute tramite un connettore plug-in (11).

La curva caratteristica della pressione del set point è preimpostata dal produttore in base al principio di tolleranze di produzione minime. I tempi di rampa per l'aumento e la diminuzione della pressione possono essere regolati in modo indipendente usando i rispettivi potenziometri.

Simbolo della valvola di scarico della pressione proporzionale DBEE-1X
