Fondata nel 1979 grazie a una partnership strategica tra il governo cinese e quello tedesco, l'azienda ha incorporato la tecnologia all'avanguardia di Rexroth. La valvola a cartuccia Huade® M-SR è un'alternativa ai prodotti Rexroth della stessa serie. È conveniente. Tutti i prodotti vengono sottoposti a severi test prima di lasciare la fabbrica e sono confezionati in cartone standard con imballaggio impermeabile. Entro il periodo di garanzia di un anno, la riparazione è gratuita. Huade ha raggiunto gli standard internazionali, vale a dire ISO9001, ISO14001 e ISO45001. Le valvole a cartuccia Huade® M-SR hanno prestazioni affidabili e sono già apprezzate dai consumatori cinesi. È un marchio nazionale molto noto in Cina.
|
Dati tecnici (per applicazioni al di fuori di questi parametri consultateci!) |
|
|
Massimo. pressione (MPa) |
Fino al 31,5 |
|
Pressione di rottura (MPa) |
Vedi curve caratteristiche |
|
Massimo. portata (L/min) |
Vedi curve caratteristiche |
|
Fluido operativo |
Olio minerale o estere fosforico |
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
|
Pulizia fluida |
Il grado massimo di contaminazione consentito del fluido in pressione è conforme a NAS 1638 cass 9. Raccomandiamo pertanto un filtro con un tasso di ritenzione minimo di β10≥75 |
Caratteristiche:
▶ Per l'installazione in blocchi accoppiabili come cartuccia con valvola di ritegno ad angolo retto
▶ Chiusura senza perdite in una direzione
▶ 6 pressioni di apertura, opzionali
Applicazione:
Viene utilizzato principalmente nell'uscita della pompa come contropressione e valvole laterali.
4.Funzioni,sezione,simboli della Valvola a Cartuccia M-SR
La cartuccia della valvola di ritegno tipo M-SR ha il compito di dosare preferibilmente un flusso in una direzione e di consentire un flusso libero nella direzione opposta.

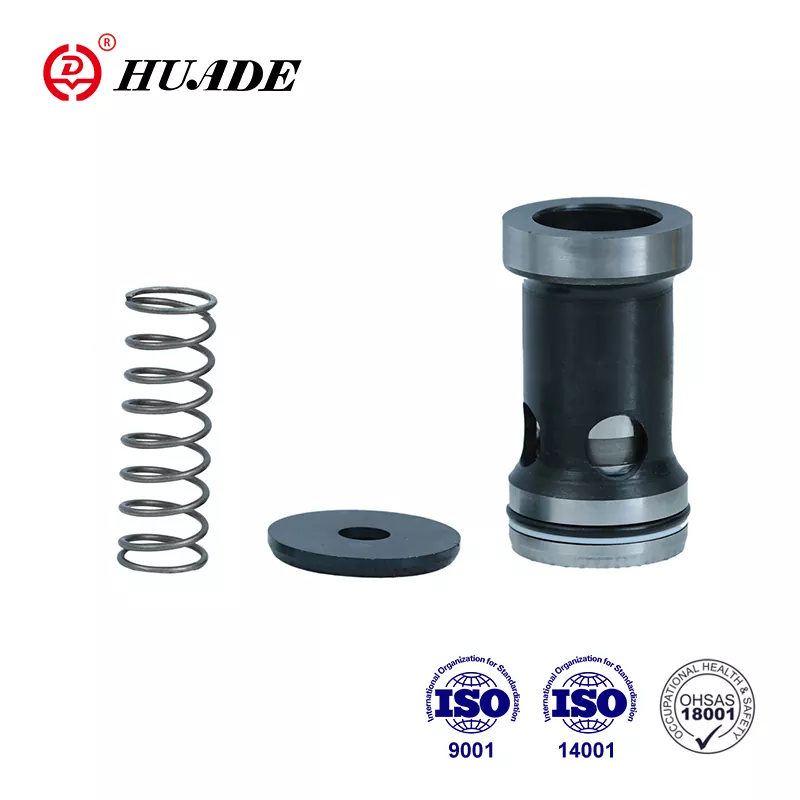

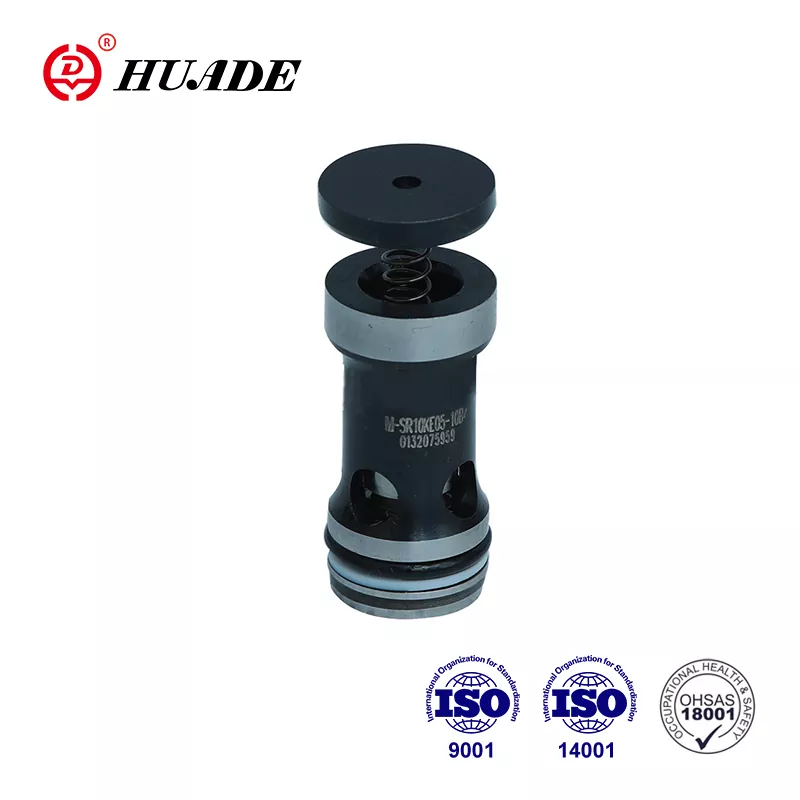

La valvola comprende il manicotto della valvola (1), la bobina (2), la sede della molla (3) e le molle (4).
Simbolo
Diagramma della struttura
1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.
2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.
3. I prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.
4. Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.
5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8.
6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
