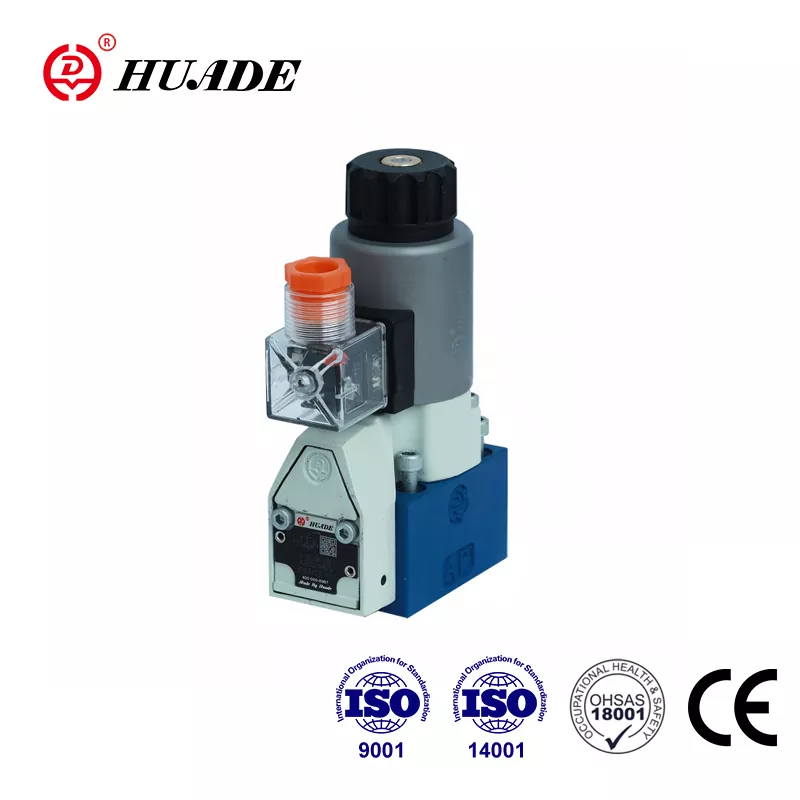

Huade Hydraulic è un produttore leader nel settore idraulico cinese e vanta due esperienze di collaborazione a lungo termine con Rexroth dal 1979. Le valvole direzionali a sede direzionale Huade® tipo M-SEW 6 sono un sostituto conveniente per Rexroth® M-SEW 6 serie di componenti 3X . È competitivo con buona qualità e prezzo più basso. Per garantire l'alta qualità dei prodotti idraulici, Huade Hydraulic gestisce più di 750 pezzi di apparecchiature di produzione avanzate importate da tutto il mondo. La qualità di questa valvola a solenoide può essere completamente conforme alle esigenze dei clienti. La fabbrica ha superato gli standard internazionali, vale a dire ISO9001, ISO14001 e OH SAS18001. La serie di valvole direzionali è ampiamente utilizzata in vari ambienti industriali.
|
Dati tecnici (Per applicazioni al di fuori di questi parametri, consultateci!) |
|||
|
Generale |
|||
|
Installazione |
opzionale |
||
|
Massimo. temperatura ambiente (℃) |
50 |
||
|
Peso |
Valvola a otturatore a 2/2 vie (kg) |
1.5 |
|
|
Valvola a otturatore a 3/2 vie (kg) |
1.5 |
||
|
Valvola a otturatore a 4/2 vie (kg) |
2.3 |
||
|
Dati idraulici |
|||
|
Massimo. pressione operativa (MPa) |
vedere tabella a pagina 140 |
||
|
Massimo. portata (L/min) |
25 |
||
|
Fluido in pressione |
oli minerali o esteri fosforici |
||
|
Intervallo di temperatura del fluido in pressione (℃) |
-30 a +80 |
||
|
Intervallo di viscosità (mm²/s) |
da 2,8 a 500 |
||
|
Grado di contaminazione μm |
Grado di contaminazione massimo consentito del fluido idraulico secondo NAS 1638 classe 9. Consigliamo pertanto un filtro con un tasso di ritenzione minimo di β10≥ 75. |
||
|
Dati elettrici |
|||
|
Tipo di tensione |
DC |
AC |
|
|
Tensioni disponibili (V) |
12、24、42、96、110、205、220 |
possibile solo tramite raddrizzatore |
|
|
Tolleranza di tensione (tensione nominale) (%) |
±10 |
||
|
Consumo energetico (W) |
30 |
||
|
Dovere |
100% |
||
|
Tempo di passaggio a ISO 6403 |
vedere la tabella seguente |
||
|
Frequenza di commutazione (ciclo s/h) |
15000 |
||
|
Protezione secondo DIN 40 050 |
IP65 |
||
|
Massimo. temperatura della bobina (℃) |
a 150 |
||
Caratteristiche:
▶ Valvola a otturatore direzionale ad azionamento diretto, azionata da solenoide
▶ L'attacco chiuso è esente da perdite
▶ La commutazione è garantita anche dopo lunghi periodi di pressione
▶ La bobina magnetica può essere ruotata di 90°
▶ Collegamento elettrico individuale
▶ Con comando manuale protetto, opzionale
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
La valvola direzionale M-SEW tipo 2 è una valvola direzionale a otturatore ad azionamento elettromagnetico. Controllano l'inizio, l'arresto e la direzione di un flusso.
1. Funzioni, sezione della valvola direzionale a fungo M-SEW 6
M-SEW 6 è costituito essenzialmente da un alloggiamento (1), dai magneti (2), dal sistema di valvole temprato (3) e dalla/e sfera/e (4) come elemento di chiusura.
Principio fondamentale:
Nella posizione iniziale la sfera (4) viene premuta sulla sede dalla molla (9), nella posizione commutata dal magnete (2). La forza del magnete (2) agisce tramite la leva (6) e la sfera (7) sul perno dell'attuatore (8), che è sigillato su due lati. La camera tra i due elementi di tenuta è collegata all'attacco P. In questo modo il sistema di valvole (3) viene equilibrato in termini di pressione rispetto alle forze di azionamento (magnete o molla di ritorno). Le valvole possono quindi essere utilizzate fino ad una pressione di 63 MPa.
vista in sezione del tipo M-2SEW6N
vista in sezione del tipo M-3SEW6U
