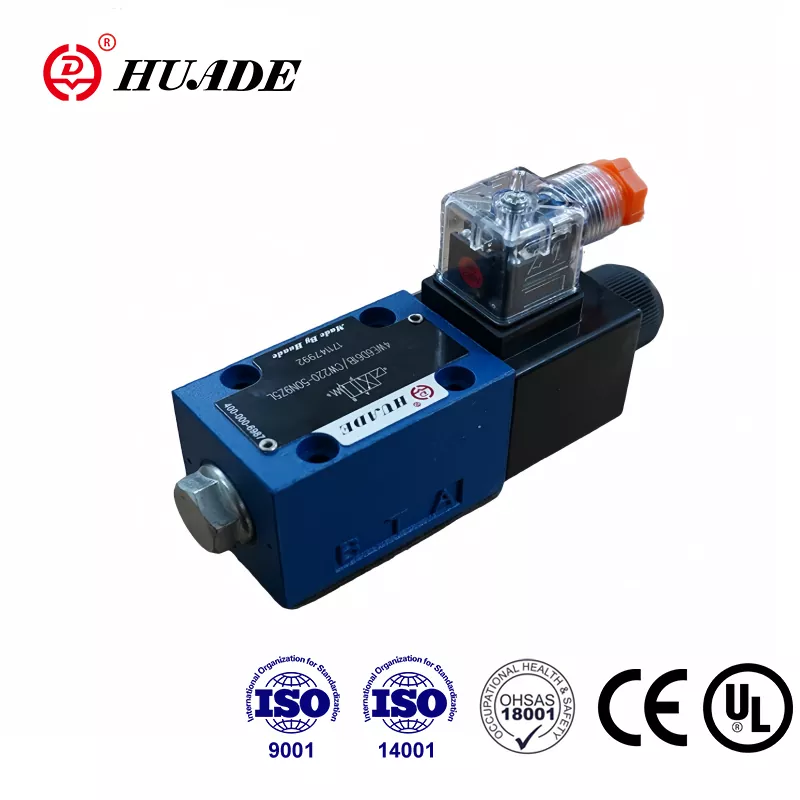

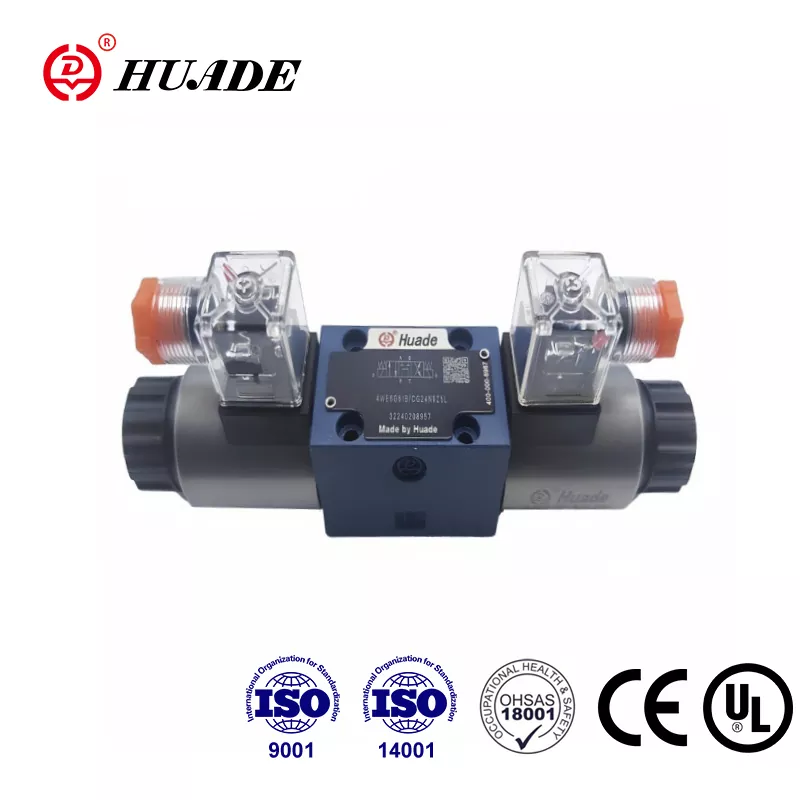

La valvola di controllo direzionale Bosch Rexroth 4WE 6 D rappresenta un componente fondamentale nei moderni sistemi idraulici. Questa valvola funziona come un commutatore di direzione controllato elettricamente che indica al fluido idraulico dove andare e quando muoversi. Essendo una valvola di dimensione NG6 standard, si adatta ai sistemi di tutto il mondo grazie agli standard internazionali che fanno collaborare diversi marchi. Gli ingegneri che hanno bisogno di confrontare fornitori, controllare i prezzi o comprendere i dettagli tecnici scopriranno che questa valvola offre affidabilità e flessibilità per applicazioni a media e alta pressione.
Comprensione della funzione e del design di base
La valvola 4WE 6 D controlla il fluido idraulico commutandolo tra quattro porte principali etichettate P, A, B e T. La porta P si collega alla pompa, le porte A e B si collegano ad attuatori come i cilindri e la porta T restituisce il fluido al serbatoio. La valvola funziona come un interruttore elettrico ma per l'olio idraulico invece che per l'elettricità. Quando lo accendi, il fluido scorre in una direzione. Quando lo spegni, il flusso si ferma o si inverte a seconda del design della valvola.
All'interno della valvola si trova una bobina metallica che scorre avanti e indietro all'interno di un foro lavorato con precisione. Un elettromagnete chiamato solenoide spinge questa bobina quando l'elettricità scorre attraverso la sua bobina. Il 4WE 6 D utilizza quello che gli ingegneri chiamano un design ad "armatura bagnata", il che significa che lo stantuffo del solenoide si trova direttamente nell'olio idraulico. Questo potrebbe sembrare strano, ma in realtà fa durare più a lungo la valvola perché non ci sono guarnizioni in gomma che si usurano attorno alle parti mobili. L'olio aiuta anche a raffreddare il solenoide e riduce il rumore durante il funzionamento.
Quando il solenoide si spegne, una molla di ritorno spinge la bobina nella posizione iniziale. Questo design con ritorno a molla fornisce una caratteristica di sicurezza perché la valvola ritorna automaticamente in una posizione nota in caso di interruzione dell'alimentazione elettrica. La forza della molla deve superare sia l'attrito delle parti mobili che qualsiasi pressione nella linea di ritorno, cosa che diventerà importante più avanti quando discuteremo dei limiti di progettazione del sistema.
Il corpo della valvola segue gli standard di montaggio internazionali tra cui ISO 4401-03, CETOP 3 e DIN 24340 Forma A. Questi standard definiscono la posizione esatta dei fori di montaggio e delle connessioni delle porte. Questa standardizzazione significa che Rexroth 4WE 6 D può sostituire fisicamente valvole simili di Parker, Eaton o altri produttori senza riprogettare la piastra di montaggio. Per i responsabili degli acquisti, questa intercambiabilità crea flessibilità nella catena di fornitura poiché più fornitori possono fornire parti compatibili durante le carenze o le trattative sui prezzi.
Valori di pressione e capacità di flusso
La valvola di controllo direzionale Rexroth 4WE 6 D è in grado di sopportare pressioni di esercizio elevate. Le porte principali P, A e B possono funzionare a pressioni fino a 350 bar, anche se la maggior parte dei documenti tecnici elenca il massimo standard a 315 bar. Per mettere questo in prospettiva, 315 bar equivalgono a circa 4.570 libbre per pollice quadrato, che equivale più o meno al peso di una piccola automobile che preme su un'area delle dimensioni di un francobollo.
La capacità di flusso dipende dalla scelta di un solenoide CC o CA. Le versioni DC possono gestire fino a 80 litri al minuto, mentre le versioni AC in genere raggiungono un massimo di 60 litri al minuto. La differenza deriva dal design dell'elettromagnete e dalla velocità con cui può spostare la bobina. Per riferimento, 80 litri al minuto potrebbero riempire una vasca da bagno in circa due minuti.
Tuttavia, esiste un limite critico di pressione che coglie di sorpresa molti designer. La porta T, che riporta l'olio al serbatoio, non può superare la pressione di 160 bar. Questa limitazione esiste perché la molla di ritorno e la forza del solenoide devono superare in modo affidabile la pressione che spinge indietro dalla linea di ritorno. Se la pressione della linea di ritorno diventa troppo elevata, la bobina può vibrare, non spostarsi correttamente o addirittura spostarsi quando dovrebbe rimanere ferma. I sistemi che condividono collettori di ritorno tra più valvole o utilizzano lunghe linee di ritorno con restrizioni richiedono un calcolo accurato per garantire che la pressione della porta T rimanga entro i limiti.
La relazione tra caduta di pressione e flusso segue uno schema prevedibile. Alla portata massima di 80 litri al minuto, la valvola crea tipicamente una perdita di pressione di circa 2,5 bar. Questa energia viene convertita in calore, che l'olio idraulico deve portare via. Il funzionamento costantemente al di sopra della portata o della pressione nominale richiede una capacità di raffreddamento aggiuntiva e potrebbe richiedere componenti speciali della valvola a farfalla per mantenere una risposta della valvola accettabile.
Gli ingegneri che scelgono il 4WE 6 D per nuovi progetti devono verificare che la pressione della linea di ritorno del sistema rimanga ben al di sotto del limite di 160 bar con un adeguato margine di sicurezza. Una buona regola pratica lascia almeno 20-30 bar di ammortizzazione per gestire i picchi di pressione durante la commutazione rapida della valvola o quando più valvole commutano simultaneamente.
Configurazioni di spool e varianti operative
Le lettere e i numeri stampigliati sulle targhette delle valvole descrivono esattamente il modo in cui il fluido scorre attraverso le diverse posizioni. La "D" in 4WE 6 D indica un design specifico della bobina, tipicamente una configurazione a quattro vie con centraggio a molla. Nella posizione centrale, questa bobina blocca sia P con T che A con B. Quando energizzata, collega P con A e B con T, estendendo un cilindro. Quando diseccitata, la molla riporta la bobina al centro e il cilindro si ferma.
Rexroth offre molti simboli bobina diversi oltre al semplice tipo D. Alcuni collegano tutte le porte al serbatoio in posizione centrale per gli attuatori flottanti. Altri bloccano tutte le porte per sostenere un carico. La scelta dipende da cosa devi fare la macchina quando la valvola è in folle. Una macchina da stampa potrebbe aver bisogno di un centro di mantenimento del carico, mentre un sistema di movimentazione dei materiali potrebbe trarre vantaggio da un centro flottante che consenta agli attuatori di muoversi liberamente durante l'installazione.
Il corpo della valvola include un meccanismo di comando manuale solitamente contrassegnato da un piccolo pulsante o manopola. Durante l'avvio o le emergenze, i tecnici possono attivare questa esclusione per spostare meccanicamente la bobina senza alimentazione elettrica. Questa funzionalità si rivela essenziale durante la messa in servizio di nuovi impianti o la risoluzione di problemi, poiché è possibile verificare il funzionamento meccanico indipendentemente dai controlli elettrici.
Alcuni modelli 4WE 6 D includono un suffisso "OF" che indica un design del fermo. Queste versioni non hanno molla di ritorno ma utilizzano sfere o perni meccanici che bloccano la bobina nell'ultima posizione comandata. Un breve impulso elettrico sposta la bobina, poi il fermo la mantiene lì senza alimentazione continua. Questo design consente di risparmiare energia e ridurre il calore, ma richiede particolare attenzione alla stabilità della pressione della linea di ritorno poiché non è presente alcuna forza elastica che aiuti a mantenere la bobina in posizione.
Per le applicazioni in cui lo spostamento rapido della valvola crea shock di pressione, le varianti a commutazione graduale utilizzano scanalature e orifizi dalla forma precisa ricavati nella bobina. Queste funzionalità aprono e chiudono gradualmente i percorsi del flusso anziché scattare istantaneamente da una posizione all'altra. Il risultato è una riduzione degli effetti del colpo d'ariete che nel tempo possono danneggiare tubi e raccordi. Il tempo di risposta standard varia da 10 a 20 millisecondi a seconda del tipo di solenoide e della pressione del sistema.
Specifiche elettriche e limiti ambientali
Le bobine del solenoide sulla valvola di controllo direzionale 4WE 6 D sono costruite per un servizio continuo, il che significa che possono rimanere energizzate indefinitamente senza surriscaldarsi. Alla tensione nominale, l'aumento della temperatura della bobina rimane inferiore a 30 gradi Kelvin e la durata prevista supera i 10 milioni di cicli di commutazione. Questa durabilità rende la valvola adatta per l'automazione a ciclo elevato in cui le valvole potrebbero commutare più volte al secondo per periodi prolungati.
Le tensioni disponibili includono entrambe le opzioni CC a 12, 24, 96 e 205 volt, oltre alle opzioni CA a 110 e 230 volt. Le bobine tollerano variazioni di tensione di più o meno 10% rispetto a quella nominale, il che aiuta la valvola a funzionare in modo affidabile anche in caso di fluttuazioni dell'alimentazione elettrica. Il collegamento elettrico segue la norma EN 175301-803 per i connettori tripolari. Se accoppiati correttamente, i connettori raggiungono il grado di protezione IP65, il che significa che resistono alla polvere e ai getti d'acqua da qualsiasi direzione.
Una caratteristica pratica apprezzata dai tecnici della manutenzione è la bobina rimovibile e girevole. È possibile scollegare il connettore elettrico, rimuovere la bobina del solenoide, ruotarla di 360 gradi in qualsiasi posizione che renda più semplice il cablaggio e reinstallarla senza interrompere il circuito idraulico. Questa flessibilità semplifica l'installazione in spazi ristretti e consente di ottimizzare il percorso dei cavi dopo il montaggio della valvola nel sistema.
L'intervallo di temperatura operativa per le guarnizioni standard va da meno 30 a positivi 80 gradi Celsius. Il fluido idraulico stesso deve mantenere una viscosità compresa tra 10 e 500 millimetri quadrati al secondo, anche se le prestazioni ottimali si verificano intorno a 25. La valvola pesa circa 1,46 chilogrammi, abbastanza leggera per essere facilmente maneggiata durante l'installazione ma abbastanza pesante da sembrare sostanziale e ben realizzata.
Un'importante considerazione sulla sicurezza riguarda la temperatura di accensione del fluido. La superficie più calda del solenoide può raggiungere i 150 gradi Celsius durante il funzionamento continuo. L'olio idraulico deve avere una temperatura di accensione superiore di almeno 50 gradi, ovvero un punto di accensione minimo di 200 gradi Celsius. La maggior parte degli oli idraulici minerali soddisfano facilmente questo requisito, ma i fluidi sintetici o le formulazioni insolite necessitano di verifica prima dell'uso.
Requisiti del fluido idraulico e protezione del sistema
L'affidabilità a lungo termine della valvola di controllo direzionale Rexroth 4WE 6 D dipende in larga misura dalla qualità del fluido idraulico. Il gioco preciso tra la bobina scorrevole e il foro del corpo della valvola misura solo pochi micrometri. Le particelle contaminanti più grandi di questi giochi causano una rapida usura ed eventuali guasti attraverso due meccanismi distinti.
Innanzitutto, le particelle rimangono intrappolate tra la bobina e il foro causando ciò che i tecnici chiamano "attrito". La bobina rimane in posizione e si rifiuta di spostarsi quando viene comandata. Ciò potrebbe sembrare inizialmente intermittente poiché le particelle si incuneano temporaneamente e poi si liberano, ma il problema inevitabilmente peggiora man mano che si accumulano più particelle. In secondo luogo, le particelle agiscono come una pasta abrasiva che consuma gradualmente le superfici di precisione. Man mano che gli spazi si aprono, le perdite interne aumentano. Questa perdita non solo spreca la potenza della pompa, ma genera calore che degrada l'olio e accelera l'usura delle guarnizioni in tutto il sistema.
Rexroth specifica il livello massimo di contaminazione secondo ISO 4406 Classe 20/18/15. Questa classificazione significa non più di 5.000 particelle più grandi di 4 micron per millilitro di olio, non più di 1.300 particelle più grandi di 6 micron e non più di 320 particelle più grandi di 14 micron. Il raggiungimento di questa pulizia richiede una filtrazione efficace con un rapporto beta di almeno 75 a 25 micron.
In termini pratici, nel corso della vita utile della valvola il sistema di filtraggio spesso costa di più della valvola stessa. Gli elementi filtranti necessitano di sostituzione regolare e i test di analisi dell'olio confermano che la contaminazione rimane entro i limiti. La sperperabilità della filtrazione porta a costose sostituzioni delle valvole e tempi di inattività imprevisti. Gli ingegneri che progettano nuovi sistemi dovrebbero prevedere un budget per filtri di alta qualità e pianificare la manutenzione dei filtri come attività critica piuttosto che opzionale.
Il fluido standard è l'olio idraulico minerale conforme alla norma DIN 51524 parti 1, 2 e 3. La valvola funziona anche con determinati fluidi sintetici e miscele di acqua e glicole se si specificano i materiali di tenuta appropriati. Le guarnizioni standard in gomma nitrilica funzionano bene con gli oli di petrolio, ma le applicazioni ad alta temperatura richiedono guarnizioni in fluoroelastomero e i fluidi a base d'acqua richiedono composti speciali contrassegnati con MH o MT.
Ruolo della valvola pilota e caratteristiche di perdita
La valvola 4WE 6 D funge spesso da stadio pilota per il controllo di valvole direzionali più grandi. In questa applicazione, il piccolo 4WE 6 D commuta la pressione pilota che muove una bobina molto più grande in una valvola dello stadio principale. La valvola principale può gestire 600 litri al minuto o più, ben oltre la capacità diretta del 4WE 6 D, ma utilizza la commutazione affidabile del 4WE 6 D per prendere decisioni di controllo.
Se utilizzata come valvola pilota, le prestazioni della 4WE 6 D influiscono direttamente sulla sicurezza e sulla risposta dell'intero sistema ad alto flusso. Qualsiasi instabilità nella porta T della valvola pilota o un'eccessiva perdita interna nella valvola pilota crea errori nel posizionamento dello stadio principale. Ciò rende la pulizia del fluido e la stabilità della pressione della porta T ancora più critici nelle applicazioni con valvola pilota. La piccola valvola pilota diventa essenzialmente il cervello che controlla un corpo molto più potente, quindi mantenere quel cervello sano richiede particolare attenzione.
Tutte le valvole a spola presentano alcune perdite interne per progettazione. Il gioco tra la bobina e il foro deve consentire un movimento regolare, il che significa che non può sigillarsi perfettamente come una valvola a fungo. Le nuove valvole perdono pochissimo, in genere meno di 0,5 litri al minuto a piena pressione. Man mano che la valvola accumula ore di funzionamento e l'usura aumenta il gioco, le perdite aumentano gradualmente. Questo è normale e previsto.
I progettisti del sistema devono tenere conto di queste perdite interne, soprattutto nelle applicazioni che sostengono carichi. Un cilindro che utilizza un 4WE 6 D per mantenere la posizione andrà lentamente alla deriva a causa delle perdite di olio all'interno della valvola. Per il mantenimento statico, diventa necessario aggiungere una valvola di ritegno pilotata o utilizzare un design con bobina per il mantenimento del carico. Il monitoraggio del tasso di perdita nel tempo fornisce anche un avviso tempestivo di usura. Quando le perdite superano i limiti del produttore, la sostituzione della valvola prima del guasto completo previene guasti imprevisti.
Confronto tra opzioni competitive e strategia di riferimento incrociato
Grazie alla standardizzazione NG6 diversi importanti produttori offrono alternative intercambiabili alla valvola di controllo direzionale Rexroth 4WE 6 D. Comprendere le opzioni competitive aiuta gli acquirenti a negoziare prezzi migliori e a mantenere la flessibilità della catena di fornitura.
Parker Hannifin produce la serie D1VW, che compete direttamente con la 4WE 6 D. Queste valvole soddisfano gli stessi standard di montaggio NFPA D03 e CETOP 3 con valori di pressione simili intorno a 345 bar e capacità di flusso fino a 80 litri al minuto. Parker pone l'accento sulla produzione di precisione e sull'efficienza energetica, offrendo numerose varianti elettriche, tra cui bobine raddrizzate CA e bobine a commutazione graduale.
Eaton Vickers produce la serie DG4V-3, nota per la struttura robusta adatta ad applicazioni pesanti. Le tabelle di riferimento incrociato confermano che specifici modelli Rexroth come il 4WE 6 D con fermo OF hanno equivalenti Vickers diretti come DG4V-3-2N. Il marchio Vickers gode di una forte reputazione nei sistemi ad alta pressione, anche se i prezzi spesso sono leggermente più alti rispetto ad altre opzioni.
Il dettaglio critico quando si fa riferimento incrociato riguarda i valori nominali di pressione della porta T. Sebbene le principali capacità di pressione operativa rimangano simili tra i marchi, i limiti delle porte di ritorno variano in modo significativo. Il Rexroth 4WE 6 D standard consente 160 bar sulla porta T. Parker D1VW con solenoidi CA consente una pressione di ritorno solo di 103 bar, ma le versioni CC o CA rettificate la aumentano a 207 bar. Se la progettazione del sistema si avvicina a una pressione di ritorno di 160 bar, la sostituzione di una valvola AC Parker standard causerebbe guasti a causa della capacità di pressione di ritorno insufficiente.
Questa variazione evidenzia il motivo per cui gli acquirenti non possono semplicemente presumere che l’intercambiabilità meccanica equivalga all’equivalenza funzionale. Le specifiche complete, compreso il tipo elettrico e tutti i valori nominali di pressione, devono corrispondere prima di approvare un sostituto. I reparti acquisti dovrebbero mantenere un elenco di riferimenti incrociati verificato che mostri non solo i codici prodotto ma confermi che i parametri critici corrispondano ai requisiti dell'applicazione.
Il vantaggio della standardizzazione va oltre le sole sostituzioni di emergenza. Durante la fase di progettazione, gli ingegneri possono specificare "Rexroth 4WE 6 D o equivalente approvato" quindi mantenere rapporti con più fornitori. Questa competizione mantiene i prezzi ragionevoli e garantisce che le parti rimangano disponibili anche quando un produttore deve affrontare ritardi nella catena di approvvigionamento. La chiave è fare i compiti in anticipo per verificare cosa si qualifica veramente come equivalente piuttosto che scoprire l'incompatibilità dopo l'installazione.
Andare oltre l’on-off: quando considerare il controllo proporzionale
La valvola di controllo direzionale Rexroth 4WE 6 D offre solo il funzionamento binario. Si accende o si spegne completamente senza alcuna via di mezzo. Funziona perfettamente per molte applicazioni come il bloccaggio, l'espulsione di pezzi o semplici cicli di estensione-retrazione. Tuttavia, l’automazione moderna richiede sempre più velocità variabile, accelerazione graduale e controllo preciso della posizione che le valvole on-off semplicemente non possono fornire.
Le valvole proporzionali come la serie Rexroth 4WRPEH colmano questa lacuna variando continuamente la portata in proporzione a un segnale elettrico di ingresso. Invece di limitarsi ad attivarla o disattivarla, la valvola può essere comandata al 25%, al 63% o a qualsiasi altro valore. Ciò consente di controllare la velocità del cilindro durante tutta la sua corsa, implementando l'avvio e l'arresto graduali per ridurre i carichi d'urto e ottenere un movimento fluido nei sistemi multiasse.
La serie 4WRPEH mantiene le stesse dimensioni NG6 e lo stesso schema di montaggio del 4WE 6 D, rendendolo un percorso di aggiornamento meccanico diretto. La portata del flusso varia da 4 a 40 litri al minuto a seconda del modello. La valvola include un'elettronica integrata che elabora i segnali di controllo, fornisce feedback sulla posizione e implementa sofisticati algoritmi di controllo. Questo design elettronico integrato contrasta nettamente con la semplice commutazione elettromagnetica del 4WE 6 D.
Il feedback della posizione consente al sistema di controllo di verificare che la bobina sia effettivamente spostata nella posizione comandata. Questo controllo a circuito chiuso raggiunge una precisione entro frazioni di millimetro, consentendo applicazioni come servopresse che necessitano di un controllo preciso della forza o macchine utensili che richiedono una contornatura uniforme. Il segnale di feedback elettrico consente inoltre il monitoraggio diagnostico per rilevare usura o malfunzionamento prima che si verifichi un guasto completo.
Le moderne valvole proporzionali includono interfacce di comunicazione digitale come IO-Link che le collegano agli ambienti di produzione dell'Industria 4.0. La valvola diventa un sensore intelligente che fornisce dati sulle prestazioni in tempo reale, previsioni di manutenzione e parametri di configurazione. Si tratta di un salto generazionale rispetto al collegamento elettrico di base di una valvola di controllo direzionale 4WE 6 D.
Quando dovresti scegliere il controllo proporzionale rispetto a quello on-off? Se l'applicazione prevede uno qualsiasi di questi requisiti, il controllo proporzionale merita una seria considerazione: funzionamento a velocità variabile, accelerazione e decelerazione fluide, rampa di pressione per un contatto delicato con le parti, mantenimento della posizione senza blocchi meccanici o integrazione in controller di movimento programmabili. D'altra parte, se hai semplicemente bisogno di un cambio di direzione affidabile e che il volume del flusso rimanga costante durante il funzionamento, il più semplice ed economico 4WE 6 D rimane la scelta migliore.
Molti costruttori di macchine iniziano con valvole on-off per poi aggiornare successivamente il controllo proporzionale man mano che le richieste dei clienti evolvono. La compatibilità meccanica rende questo aggiornamento relativamente semplice, sebbene l’integrazione elettrica e la messa a punto del sistema richiedano ulteriori sforzi ingegneristici. La pianificazione di possibili aggiornamenti futuri mediante la progettazione con infrastrutture elettriche e capacità del sistema di controllo adeguate consente di risparmiare denaro rispetto alla riprogettazione completa successiva.
Considerazioni sull'acquisto e realtà della catena di fornitura
I prezzi reali per la valvola di controllo direzionale Rexroth 4WE 6 D variano considerevolmente in base al modello specifico, al fornitore e alle condizioni di mercato. Le nuove valvole generalmente vanno dai 350 ai 730 dollari USA a seconda della configurazione e della quantità. Per ordini di dieci o più unità si applicano sconti sui volumi, con alcuni distributori che offrono prezzi scaglionati che riducono il costo unitario del 15-25% per quantità più elevate.
I mercati online come eBay elencano valvole nuove e usate a vari prezzi. Sebbene le valvole usate possano sembrare interessanti per il risparmio sui costi, la storia e le condizioni interne rimangono sconosciute. Poiché le perdite interne aumentano con l'usura e la loro misurazione richiede apparecchiature per il test del flusso, le valvole usate comportano rischi significativi a meno che il venditore non fornisca risultati dei test certificati. Per le applicazioni critiche, i modesti risparmi raramente giustificano l’incertezza sull’affidabilità.
I distributori autorizzati come [BuyRexroth.com](http://buyrexroth.com/) mantengono uno stock di configurazioni comuni con consegna tipica di 28 giorni lavorativi per i modelli standard. Si tratta di circa sei settimane, che sembrano lunghe per un componente così standard, ma riflettono le continue pressioni sulla catena di fornitura globale che interessano l’intero settore dell’automazione industriale. Configurazioni di valvole meno comuni o opzioni speciali come rivestimenti resistenti alla corrosione possono prolungare i tempi di consegna fino a 12 settimane o più.
Questi tempi di consegna creano vere e proprie sfide di pianificazione per i produttori di apparecchiature e i reparti di manutenzione. Ordinare valvole dopo aver finalizzato la progettazione di una macchina rischia di ritardare l'intero progetto se la consegna richiede più tempo del previsto. Allo stesso modo, le operazioni di manutenzione dovrebbero immagazzinare pezzi di ricambio critici invece di attendere ordini di emergenza durante i guasti. Il costo finanziario delle scorte deve essere bilanciato con il costo molto più elevato dei tempi di inattività della produzione in attesa dei pezzi.
La spedizione internazionale aggiunge un ulteriore livello di complessità. Le valvole idrauliche si qualificano come beni industriali standard senza particolari restrizioni all'esportazione, ma i costi di spedizione e i tempi di sdoganamento variano in modo significativo a seconda della destinazione. Ordinare da distributori regionali anziché spedire direttamente dalla Germania spesso garantisce consegne più rapide e una logistica più semplice nonostante i prezzi unitari possibilmente più alti.
Il costo totale di proprietà va ben oltre il prezzo di acquisto. La manodopera di installazione, la progettazione dell'integrazione, i tempi di messa in servizio e la manutenzione continua contribuiscono tutti ai costi di vita. Ancora più significativo, il sistema di filtraggio necessario per mantenere un'adeguata pulizia dell'olio spesso costa più in dieci anni rispetto alla sostituzione di più valvole. Trascurare la filtrazione per risparmiare sui costi a breve termine porta al guasto prematuro della valvola, creando spese molto più elevate a lungo termine.
Gli acquirenti concentrati solo sul prezzo di acquisto più basso spesso creano costosi problemi in seguito. Una valutazione completa considera l'affidabilità del fornitore, la qualità del supporto tecnico, la disponibilità dei pezzi di ricambio e i termini di garanzia oltre al prezzo. Stabilire rapporti con più fornitori approvati fornisce resilienza contro interruzioni impreviste della fornitura pur mantenendo gli standard di qualità.
Requisiti di manutenzione e accesso alla risoluzione dei problemi
I cataloghi dei prodotti standard per la valvola di controllo direzionale 4WE 6 D forniscono specifiche e dimensioni ma mancano in particolare procedure di manutenzione dettagliate o guide per la risoluzione dei problemi. I produttori in genere considerano questa conoscenza operativa come competenza tecnica che richiede una documentazione di servizio separata.
Rexroth e HYDAC pubblicano manuali di assistenza completi che coprono procedure di smontaggio, specifiche sui limiti di usura, pezzi di ricambio consigliati e diagrammi di flusso diagnostici. Questi manuali non sono disponibili gratuitamente ma richiedono l'acquisto o vengono forniti ai clienti che completano i corsi di formazione ufficiali. Questa politica protegge le conoscenze del produttore garantendo al contempo che il personale che esegue la manutenzione riceva una formazione adeguata.
Per i team di manutenzione, ciò significa che non è possibile fare affidamento esclusivamente sulle informazioni del catalogo per diagnosticare problemi o pianificare riparazioni. Stabilire un contatto con il gruppo di supporto tecnico del produttore prima che si verifichino problemi consente di risparmiare tempo durante le emergenze. Molti distributori offrono programmi di formazione che coprono diversi tipi di valvole e forniscono esperienza pratica con le procedure di smontaggio e test.
Le attività di manutenzione comuni includono la sostituzione della bobina del solenoide, il rinnovo delle guarnizioni e la pulizia della bobina. Il design dell'armatura bagnata consente di sostituire le bobine senza aprire la cavità idraulica ruotando la bobina di 90 gradi e sollevandola. Questa procedura di cinque minuti non richiede drenaggio di liquidi o depressurizzazione del sistema. Nuove guarnizioni e una bobina pulita possono ripristinare prestazioni pari al nuovo alle valvole che presentano maggiori perdite interne, a condizione che l'usura non abbia aperto i giochi oltre le specifiche.
La diagnosi sistematica dei problemi delle valvole evita inutili sforzi per sostituire le parti in modo casuale. Se una valvola non si sposta, verificare innanzitutto che l'energia elettrica raggiunga la bobina con la tensione adeguata. Controllare la resistenza della bobina con un ohmmetro per verificare che l'avvolgimento non sia bruciato. Se i controlli elettrici vengono superati, si sospettano problemi idraulici. L'olio contaminato potrebbe aver causato l'incollamento della bobina, richiedendo lo smontaggio e la pulizia. Una bassa pressione di alimentazione potrebbe fornire una pressione pilota insufficiente per spostare la spola contro le forze di carico.
I test elettrici richiedono la conoscenza delle specifiche di resistenza della bobina, che appaiono nelle schede tecniche dettagliate ma non nei cataloghi di base. Le tipiche bobine CC misurano da 15 a 40 ohm a seconda della tensione nominale. Le bobine CA mostrano una resistenza molto inferiore, spesso da 5 a 15 ohm, poiché si basano sull'induttanza piuttosto che sulla pura resistenza per la limitazione della corrente. Un circuito aperto indica una bobina bruciata, mentre una resistenza molto bassa suggerisce avvolgimenti in corto.
Guida alle applicazioni nel mondo reale
Le presse industriali rappresentano un'applicazione classica per la valvola di controllo direzionale 4WE 6 D. La valvola controlla l'estensione del cilindro per applicare la forza di pressione e la retrazione per rilasciare. Una valvola limitatrice di pressione limita la forza massima, mentre la valvola direzionale comanda semplicemente la direzione. Questo controllo semplice è sufficiente per molte operazioni di pressatura in cui la forza e la velocità rimangono costanti.
Le macchine per lo stampaggio a iniezione utilizzano valvole direzionali multiple, inclusi i modelli 4WE 6 D, per controllare i cilindri di bloccaggio, i perni di espulsione e le unità di estrazione del nucleo. Queste funzioni richiedono un controllo affidabile della direzione con perdite minime per evitare problemi di qualità delle parti. La capacità della valvola di funzionare a 315 bar soddisfa le elevate forze di bloccaggio necessarie per stampi di grandi dimensioni.
Le apparecchiature idrauliche mobili come escavatori e gru utilizzano valvole direzionali in tutto il sistema. La 4WE 6 D funge spesso da valvola pilota che alimenta la pressione pilota a valvole di controllo principali molto più grandi nella console dell'operatore. Questa architettura mantiene i comandi dell'operatore leggeri e reattivi mentre le valvole principali gestiscono i flussi pesanti che azionano i cilindri del braccio, dell'avambraccio e della benna. La dimensione compatta NG6 si adatta facilmente ai collettori della valvola pilota che svolgono molteplici funzioni.
L'automazione della catena di montaggio utilizza spesso le valvole 4WE 6 D per le operazioni di trasferimento, bloccaggio e pressatura dei pezzi. Il rapido tempo di risposta supporta velocità di ciclo di diverse operazioni al minuto. La lunga aspettativa di vita si rivela importante poiché il guasto della valvola su una linea automatizzata interrompe la produzione, influenzando più stazioni a valle.
Ognuna di queste applicazioni richiede attenzione a dettagli specifici che vanno oltre le specifiche di base. I controlli della pressa necessitano di un accurato dimensionamento della valvola limitatrice della pressione per proteggere gli utensili. Le macchine per lo stampaggio devono affrontare gli elevati carichi termici derivanti dal ciclo continuo. Le apparecchiature mobili sono esposte a urti, vibrazioni e temperature estreme che mettono a dura prova l'affidabilità delle valvole. I sistemi automatizzati necessitano dell'integrazione con controllori programmabili e circuiti di sicurezza. Il 4WE 6 D fornisce una base affidabile ma ha successo solo quando la progettazione completa del sistema soddisfa questi requisiti specifici dell'applicazione.
Prendere la decisione di selezione
La scelta del distributore direzionale Rexroth 4WE 6 D inizia con la verifica che soddisfi i requisiti fondamentali. La pressione del sistema deve rimanere pari o inferiore a 350 bar, la richiesta di flusso non deve superare gli 80 litri al minuto per i solenoidi CC o i 60 litri al minuto per le versioni CA e la pressione della linea di ritorno deve rimanere inferiore a 160 bar compresi i picchi di pressione.
Le specifiche elettriche devono corrispondere agli alimentatori disponibili. Sebbene la corrente continua a 24 volt sia diventata quasi universale nei moderni controlli industriali, le apparecchiature più vecchie potrebbero richiedere versioni CA a 110 o 230 volt. Verificare che la tolleranza della tensione rimanga entro il valore nominale di più o meno 10% per evitare problemi di affidabilità in strutture con qualità dell'energia marginale.
Le condizioni ambientali determinano la scelta del materiale di tenuta. La gomma nitrilica standard funziona da meno 30 a positivi 80 gradi Celsius con oli di petrolio. Le applicazioni ad alta temperatura superiore a 80 gradi necessitano di guarnizioni in fluoroelastomero. I fluidi a base acqua richiedono composti di tenuta specifici che resistano ai diversi ambienti chimici. Allo stesso modo, verificare che il fluido idraulico soddisfi gli standard DIN 51524 o consultare il produttore per quanto riguarda fluidi alternativi.
Le considerazioni sul montaggio includono sia l'interfaccia della valvola che l'orientamento del solenoide. Assicurarsi che la superficie di montaggio fornisca un piano di tenuta piatto con la corretta coppia di serraggio dei bulloni e guarnizioni O-ring. Pianificare il percorso elettrico per sfruttare il solenoide ruotabile, posizionando il connettore dove il cablaggio è comodo e protetto da danni meccanici.
La decisione tra le versioni standard con ritorno a molla e con ritenzione dipende dal ciclo di lavoro e dalla disponibilità di energia. Le valvole di ritenzione risparmiano energia nelle applicazioni in cui la posizione della valvola cambia raramente e deve mantenerla per periodi prolungati. Le valvole con ritorno a molla forniscono modalità di guasto più chiare poiché la perdita di potenza le riporta a uno stato sicuro definito.
Per le applicazioni che richiedono controllo della velocità variabile, accelerazione graduale o feedback di posizione, le limitazioni di 4WE 6 D diventano evidenti. Ciò indica quando considerare le valvole proporzionali nonostante costi e complessità più elevati. La decisione spesso dipende dal fatto se l'applicazione necessiti veramente di modulazione o se il controllo on-off con una corretta progettazione del circuito raggiunga i risultati richiesti.
Al di là della valvola stessa, il successo dipende dalla corretta progettazione del sistema. Dimensionare la centralina idraulica per fornire un flusso adeguato alla pressione richiesta con una ragionevole generazione di calore. Installare una filtrazione conforme ai requisiti ISO 4406 Classe 20/18/15. Progettare le linee di ritorno per ridurre al minimo la contropressione sull'attacco T. Includere una protezione di scarico della pressione e un adeguato lavaggio del sistema durante l'avvio iniziale per rimuovere la contaminazione del gruppo.
Conclusione e raccomandazioni strategiche
La valvola di controllo direzionale Rexroth 4WE 6 D rimane uno standard del settore per buoni motivi. La sua capacità di alta pressione, le interfacce standardizzate e la comprovata affidabilità lo rendono una scelta valida per i sistemi idraulici a pressione medio-alta che richiedono un controllo affidabile della direzione. L'accettazione globale degli standard di montaggio NG6 offre flessibilità alla catena di fornitura attraverso più fornitori qualificati.
Tuttavia, un'applicazione di successo richiede il rispetto dei limiti della valvola e il mantenimento dell'ambiente idraulico di cui ha bisogno. Il limite di pressione della porta T di 160 bar non è un suggerimento ma un limite rigido che, se superato, provoca guasti. Gli ingegneri devono analizzare attentamente le dinamiche della linea di ritorno, soprattutto nei sistemi con più valvole che condividono collettori di ritorno comuni.
La pulizia del fluido idraulico è altrettanto non negoziabile. Il rispetto della norma ISO 4406 Classe 20/18/15 richiede investimenti in una filtrazione adeguata e in una manutenzione continua. Ciò rappresenta il costo di vita più elevato associato alla valvola e merita un'adeguata priorità di bilancio. Il risparmio di denaro sulla filtrazione crea costi molto maggiori a causa della sostituzione prematura della valvola e di tempi di fermo imprevisti.
Sfruttare la standardizzazione significa mantenere elenchi di riferimenti incrociati approvati con specifiche verificate. L’intercambiabilità meccanica delle valvole NG6 tra marchi garantisce la resilienza della catena di fornitura solo quando le sostituzioni sono tecnicamente convalidate anziché scontate. Prestare particolare attenzione ai valori nominali di pressione della porta T quando si confrontano le alternative.
Per i nuovi progetti di macchine, valutare se il controllo on-off soddisfa realmente le esigenze attuali e future. Il 4WE 6 D è adatto alle applicazioni in cui sono sufficienti la commutazione della direzione e il flusso costante. Quando la velocità variabile, il movimento fluido o la diagnostica integrata diventano requisiti, la tecnologia delle valvole proporzionali offre funzionalità che valgono l'investimento aggiuntivo.
La valvola rappresenta una tecnologia matura con una chiara comprensione delle capacità e dei limiti. Il successo deriva dal rispetto di tali limiti, dal mantenimento corretto dell'ambiente idraulico e dall'adattamento delle capacità delle valvole ai requisiti dell'applicazione. Se utilizzata in modo appropriato, la valvola di controllo direzionale 4WE 6 D garantisce anni di servizio affidabile in applicazioni industriali esigenti.
