Quando si lavora con sistemi idraulici, il controllo del flusso del fluido in entrambe le direzioni diventa fondamentale per la sicurezza e le prestazioni. La valvola di ritegno pilotata SV serve esattamente a questo scopo consentendo il flusso libero in una direzione e bloccando il flusso inverso finché non viene comandata l'apertura. Questo design intelligente della valvola è diventato essenziale nelle moderne applicazioni idrauliche in cui sono necessari il mantenimento del carico e il rilascio controllato.
La valvola di ritegno pilotata SV si differenzia dalle valvole di ritegno standard per il suo esclusivo meccanismo di controllo. Mentre le valvole di ritegno tradizionali impediscono semplicemente il riflusso, la versione SV aggiunge una porta di controllo pilota che può ignorare la funzione di blocco quando necessario. Questa aggiunta apparentemente semplice trasforma la valvola da componente passivo in elemento di controllo attivo.
Comprendere la progettazione di base

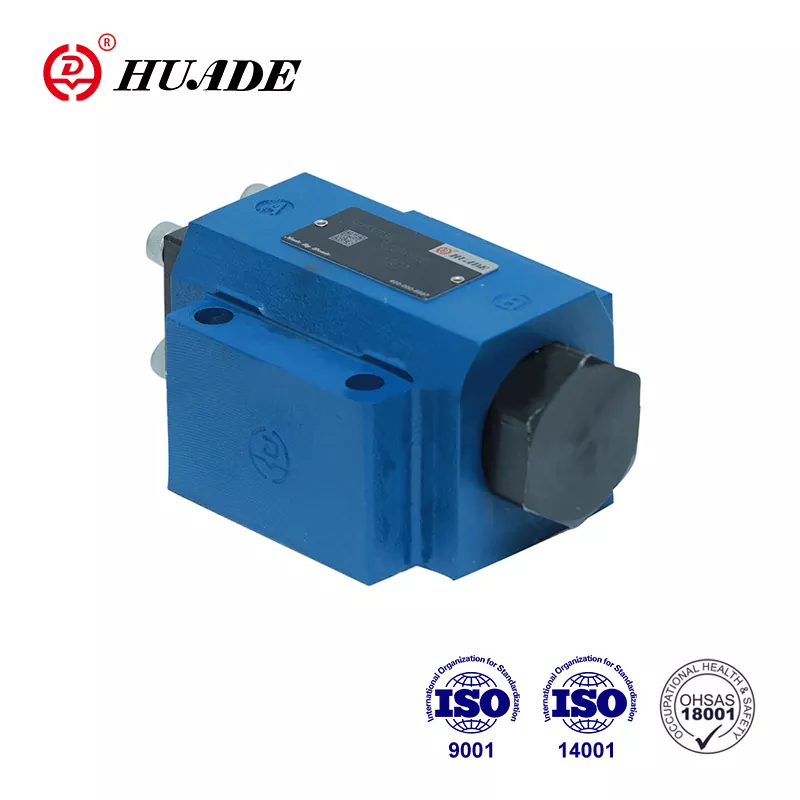

La valvola di ritegno pilotata SV è costituita da diversi componenti chiave che lavorano insieme. La valvola a otturatore principale gestisce il percorso del flusso primario dalla porta A alla porta B. Quando il fluido scorre in questa direzione, la pressione spinge l'otturatore ad aprirsi contro una molla leggera, consentendo un passaggio quasi illimitato. La caduta di pressione misura tipicamente circa 4 bar a 100 litri al minuto per una valvola di dimensione NG10 standard.
La direzione opposta racconta una storia diversa. Quando la pressione aumenta nella porta B cercando di rifluire verso la porta A, l'otturatore si posiziona saldamente contro la sua superficie di tenuta. La pressione del sistema aiuta effettivamente a creare questa tenuta, con la molla compressa che aggiunge ulteriore forza. Questo design raggiunge tassi di perdita inferiori a 0,1 millilitri al minuto anche alla pressione di esercizio massima di 315 bar.
Il meccanismo di controllo pilota utilizza la porta X per ignorare la funzione di blocco. Quando la pressione pilota raggiunge il pistone di controllo, genera una forza sufficiente per spingere l'otturatore principale fuori dalla sua sede nonostante la pressione di carico opposta. La pressione pilota richiesta è generalmente di circa 5 bar al di sopra della pressione di carico per un'apertura affidabile.
In che modo le aree di pressione determinano le prestazioni
L'efficacia di una valvola di ritegno pilotata SV dipende fortemente dalla relazione tra le diverse aree di pressione all'interno della valvola. Gli ingegneri designano queste aree come da A1 ad A4, ciascuna con uno scopo specifico nell'equazione del bilanciamento delle forze.
L'area A1 rappresenta la faccia principale dell'otturatore esposta alla pressione del carico. Per una valvola di dimensione 10, questa misura circa 1,33 centimetri quadrati. L'area A2 mostra la superficie dell'otturatore pilota, in genere un quarto della dimensione di A1. L'area del pistone di controllo A3 deve essere sufficientemente grande da superare le forze combinate della pressione del carico e della tensione della molla, che generalmente vanno da 2 a 3,8 centimetri quadrati per le valvole più piccole.
Il bilanciamento della forza determina quando la valvola si apre. La pressione di carico moltiplicata per la differenza di area effettiva tra A1 e A2, più la forza della molla, deve essere superata dalla pressione pilota che agisce sull'area A3. Questa relazione matematica garantisce un funzionamento prevedibile in condizioni di carico variabili.
Due tipi di configurazione principali
Le valvole di ritegno pilotate sono disponibili nelle configurazioni SV e SL, ciascuna adatta ai diversi requisiti del circuito. Il tipo SV è dotato di un percorso di drenaggio interno in cui la camera pilota sfocia nella porta A. Questo design compatto funziona bene quando la porta A si collega al serbatoio o alla bassa pressione, mantenendo l'installazione semplice e riducendo al minimo i collegamenti esterni.
La configurazione SL aggiunge una porta di drenaggio esterna separata Y. Questa disposizione si rivela necessaria quando la porta A trasporta una pressione significativa che interferirebbe con il funzionamento del pilota. Indirizzando il drenaggio della camera di controllo in modo indipendente, la valvola funziona in modo affidabile anche con porte A precaricate o pressurizzate. L'area anulare A4, più piccola di A3, determina l'effettiva area di controllo nelle valvole SL.
La scelta tra SV e SL dipende dalla progettazione del circuito. Se l'attacco A rimane vicino alla pressione atmosferica, di solito è sufficiente la versione più semplice SV. Quando la porta A rileva una pressione notevole o si collega a un altro componente pressurizzato, la configurazione SL previene interferenze indesiderate del pilota.
La funzione di decompressione
Le valvole di ritegno pilotate standard possono creare picchi di pressione significativi durante l'apertura sotto carico elevato. Il rilascio improvviso della pressione intrappolata genera uno shock idraulico che sollecita i componenti e crea rumore. Per risolvere questo problema, i produttori hanno sviluppato la variante di decompressione di tipo A.
Il meccanismo di decompressione incorpora una piccola valvola a sfera che si apre leggermente prima dell'otturatore principale. Ciò consente una riduzione controllata della pressione nel volume di controllo, in genere limitando la caduta di pressione a meno di 50 bar. Per una valvola di dimensione 10, il volume di controllo misura circa 2,5 centimetri cubi, che deve decomprimersi prima che avvenga l'apertura completa.
Il processo di decompressione aggiunge un breve ritardo alla risposta della valvola ma riduce significativamente lo stress del sistema. Le applicazioni che coinvolgono cilindri di grandi dimensioni o carichi ad alta inerzia traggono particolare vantaggio da questa caratteristica. Il compromesso tra tempo di risposta e funzionamento regolare richiede un'attenta considerazione durante la progettazione del sistema.
Intervalli dimensionali e capacità di flusso
La serie di valvole di ritegno pilotate SV va dalla dimensione 06 alla 32, secondo gli standard ISO 5781. Ciascuna designazione della dimensione corrisponde approssimativamente al diametro nominale della porta in millimetri diviso per circa 1,6. Questa standardizzazione aiuta gli ingegneri a stimare rapidamente la capacità della valvola e i requisiti di montaggio.
Le valvole di dimensione 06 e 10 gestiscono flussi fino a 150 litri al minuto, con un peso compreso tra 0,8 e 1,8 chilogrammi. Queste unità compatte si adattano a spazi ristretti fornendo allo stesso tempo un supporto affidabile del carico per bombole di piccole e medie dimensioni. Il modesto volume di controllo compreso tra 1,2 e 2,5 centimetri cubi consente tempi di risposta rapidi.
Le misure medie 16 e 20 accolgono flussi da 150 a 300 litri al minuto. Le dimensioni fisiche aumentano di conseguenza, con le valvole di taglia 20 che pesano circa 7,8 chilogrammi. I volumi di controllo più grandi, da 5 a 10,8 centimetri cubi, richiedono più olio pilota ma gestiscono forze di flusso proporzionalmente maggiori.
Le valvole di dimensione 25 e 32 servono applicazioni pesanti con portate che raggiungono i 550 litri al minuto. Queste valvole sostanziali pesano da 8 a 12 chilogrammi e richiedono un montaggio robusto. I volumi di controllo da 12 a 19,27 centimetri cubici garantiscono un'adeguata forza pilota anche contro la massima pressione di carico.
Considerazioni sull'installazione

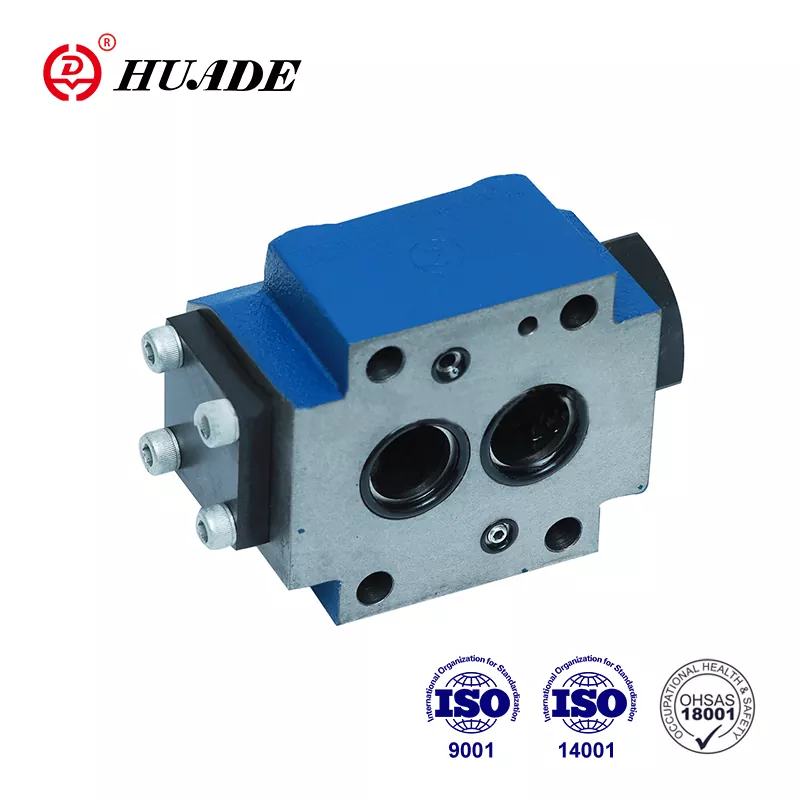

Il corretto montaggio garantisce una lunga durata e un funzionamento affidabile. La valvola di ritegno pilotata SV viene generalmente montata su una sottopiastra secondo gli standard di interfaccia ISO 5781. La superficie di montaggio richiede una rugosità massima di 1 micrometro per evitare percorsi di perdita attorno alla guarnizione di tenuta.
I bulloni di montaggio devono essere serrati correttamente per ottenere una tenuta adeguata senza deformare il corpo della valvola. Le specifiche standard richiedono 75 newtonmetri con un coefficiente di attrito di 0,14. Le valvole di dimensione 10 utilizzano quattro bulloni M10 di 50 millimetri di lunghezza, mentre la dimensione 32 richiede sei bulloni M10 di 85 millimetri di lunghezza. Una distribuzione non uniforme della coppia può deformare la superficie di montaggio e compromettere l'integrità della tenuta.
L'orientamento generalmente non ha importanza per le valvole di ritegno pilotate poiché si basano sulle forze di pressione anziché sulla gravità. Tuttavia, la posizione di montaggio dovrebbe consentire un facile accesso alle funzioni di regolazione, se presenti. Considerare la posizione delle porte pilota e di drenaggio quando si pianificano i collegamenti delle tubazioni per ridurre al minimo il percorso della linea esterna.
Requisiti del fluido idraulico
La valvola di ritegno pilotata SV funziona in modo affidabile con oli idraulici standard a base minerale conformi alle specifiche HL o HLP. La viscosità operativa varia da 2,8 a 500 millimetri quadrati al secondo, anche se le prestazioni ottimali si verificano tra 16 e 46 centistoke a 40 gradi Celsius. Una viscosità inferiore riduce la caduta di pressione ma può aumentare le perdite, mentre una viscosità più elevata ha l'effetto opposto.
I limiti di temperatura dipendono dai materiali delle guarnizioni. Le guarnizioni standard in gomma nitrilica tollerano da meno 30 a più 80 gradi Celsius, adatte alla maggior parte degli ambienti industriali. Le applicazioni che coinvolgono temperature elevate o fluidi sintetici beneficiano delle guarnizioni in fluorocarburo, che sopportano temperature da meno 20 a più 80 gradi resistendo ai fluidi aggressivi. I fluidi biodegradabili come gli HETG spesso richiedono anche guarnizioni in fluorocarburi.
La pulizia del fluido influisce direttamente sulla durata e sull'affidabilità della valvola. Il livello di contaminazione consigliato dalla norma ISO 4406 20/18/15 significa non più di 5.000 particelle per millilitro sopra i 4 micrometri, 1.300 sopra i 6 micrometri e 320 sopra i 14 micrometri. Una corretta filtrazione secondo lo standard Bosch Rexroth RE 50070 mantiene questi limiti e previene l'usura prematura.
Scenari applicativi comuni
Le macchine edili rappresentano uno dei mercati più grandi per le valvole di ritegno pilotate. I cilindri del braccio dell'escavatore richiedono un bloccaggio affidabile del carico per evitare la caduta del braccio quando l'operatore rilascia i comandi. Una valvola di ritegno pilotata SV installata in ciascuna porta del cilindro fornisce questa funzione di sicurezza. Quando l'operatore aziona la leva di comando, la pressione pilota della valvola direzionale apre le valvole di ritegno, consentendo l'abbassamento controllato.
Le macchine per lo stampaggio a iniezione utilizzano queste valvole per fissare i cilindri di bloccaggio dello stampo. Le enormi forze coinvolte, che spesso superano i 100 kilonewton, richiedono un mantenimento del carico senza perdite. Due valvole di ritegno pilotate in configurazione ridondante soddisfano la categoria di sicurezza 3 secondo gli standard EN ISO 13849. Se una valvola si guasta, la seconda mantiene il supporto del carico finché la manutenzione non risolve il problema.
Le applicazioni delle apparecchiature di sollevamento combinano valvole di ritegno pilotate con valvole di controllo del flusso per una discesa graduale del carico. La valvola di ritegno impedisce la caduta incontrollata mentre una valvola a farfalla separata dosa la velocità di rilascio. Questa disposizione soddisfa i requisiti ANSI B30.5 per i sistemi di sicurezza di gru e paranchi. Il segnale pilota proviene dalla valvola di controllo dell'operatore, garantendo che un'azione consapevole preceda qualsiasi movimento di abbassamento.
Caratteristiche prestazionali
La caduta di pressione attraverso una valvola di ritegno pilotata SV nella direzione del flusso libero varia in base alle dimensioni e alla portata. Una valvola dimensione 32 che attraversa 400 litri al minuto mostra tipicamente una perdita di pressione di circa 20 bar. Questa resistenza relativamente bassa rende la valvola efficiente durante il normale funzionamento quando si spostano frequentemente i carichi su e giù.
Il rapporto di pressione pilota determina le caratteristiche di controllo. Per le valvole senza decompressione, la pressione pilota deve essere uguale alla pressione di carico più 2-5 bar per garantire l'apertura. Le versioni con decompressione mostrano una maggiore variazione, con una banda di dispersione di più o meno 10 bar a seconda della portata e delle condizioni della valvola. Questa variazione riflette il processo di apertura graduale in cui la valvola a sfera scarica la pressione prima che l'otturatore principale si muova.
Il tempo di risposta è importante nelle applicazioni che richiedono un rilascio rapido del carico. L'intervallo di tempo tra l'applicazione della pressione pilota e il raggiungimento del flusso completo dipende dal volume di controllo e dalla capacità del flusso pilota. Le valvole più piccole rispondono in meno di 50 millisecondi, mentre le unità più grandi possono richiedere da 100 a 200 millisecondi. L'aggiunta della decompressione aumenta leggermente questi tempi ma rimane accettabile per la maggior parte degli usi industriali.
Opzioni di pressione di cracking
Il precarico della molla in una valvola di ritegno pilotata SV determina la sua pressione di apertura nella direzione del flusso libero. I produttori in genere offrono quattro opzioni standard: 1,5, 3, 6 e 10 bar per le dimensioni più piccole oppure 2,5, 5, 7,5 e 10 bar per le valvole più grandi. Questa caratteristica regolabile consente di adattare la valvola ai requisiti specifici del circuito.
Pressioni di cracking inferiori riducono al minimo la perdita di energia durante il normale funzionamento ma possono consentire lievi perdite di ritorno in condizioni di carico elevato. Le applicazioni che privilegiano l'efficienza rispetto alle prestazioni di tenuta assolute spesso specificano impostazioni di 1,5 o 2,5 bar. La ridotta forza della molla significa anche che è necessaria una minore pressione pilota per aprire la valvola all'indietro.
Pressioni di cracking più elevate migliorano la tenuta in condizioni estreme e impediscono l'apertura involontaria dovuta a fluttuazioni di pressione. Le macchine edili pesanti e le applicazioni critiche per la sicurezza utilizzano spesso impostazioni a 6 o 10 bar. La maggiore forza della molla fornisce ulteriore sicurezza contro i guasti della tenuta, ma aumenta sia la caduta di pressione in avanti che la pressione pilota richiesta.
Confronto con tipi di valvole alternativi
Le valvole di ritegno semplici costano molto meno delle versioni pilotate ma non hanno la capacità di apertura inversa. Il loro tasso di perdita da 5 a 10 millilitri al minuto sotto carico si rivela inaccettabile per le applicazioni che richiedono il mantenimento della posizione a lungo termine. La valvola di ritegno pilotata SV migliora le prestazioni di perdita di un fattore cinquanta aggiungendo funzionalità di rilascio controllato.
Le valvole di controbilanciamento offrono un mantenimento del carico simile con limitazione della pressione e controllo del flusso integrati. Queste valvole funzionano bene per carichi superflui come i cilindri verticali in cui la gravità aiuta il movimento. Tuttavia, in genere costano di più delle valvole di ritegno pilotate e introducono una caduta di pressione aggiuntiva in entrambe le direzioni. La valvola di ritegno pilotata SV eccelle quando è importante il flusso libero in una direzione.
Le valvole di ritegno a doppio pilotaggio forniscono un mantenimento del carico ridondante per applicazioni critiche per la sicurezza. Ciascuna valvola può supportare in modo indipendente il pieno carico, soddisfacendo categorie di sicurezza più elevate. L’aumento dei costi e della complessità ha senso solo laddove le normative o la valutazione del rischio richiedono ridondanza. Le valvole di ritegno a pilotaggio singolo sono sufficienti per la maggior parte delle applicazioni industriali se adeguatamente dimensionate e mantenute.
Processo di dimensionamento e selezione
La determinazione della dimensione corretta della valvola di ritegno pilotata SV inizia dai requisiti di flusso. Calcolare la portata massima attraverso la valvola in entrambe le direzioni, comprese eventuali operazioni simultanee. Selezionare una dimensione della valvola che gestisca questo flusso con una caduta di pressione accettabile, in genere inferiore a 20 bar per la direzione del flusso libero.
Verificare che la pressione di esercizio rimanga entro il valore massimo nominale di 315 bar della valvola. Includere fattori di sicurezza e considerare i picchi di pressione dovuti alla chiusura rapida della valvola o al deadheading della pompa. La fonte di pressione pilota deve erogare in modo affidabile almeno 5 bar sopra la pressione di carico massima per garantire prestazioni di apertura costanti.
Scegli tra le configurazioni SV e SL in base alle condizioni della porta A. Se questa porta si collega al serbatoio o rimane non pressurizzata, il design SV più semplice funziona bene. Quando la porta A trasporta una pressione significativa o alimenta altri componenti, specificare la versione SL con drenaggio esterno. Instradare l'attacco a Y verso il serbatoio attraverso tubazioni di dimensioni adeguate.
Decidere se è necessaria la decompressione valutando il potenziale shock di pressione. I sistemi con grandi volumi intrappolati o componenti sensibili beneficiano della versione di tipo A. Il leggero ritardo nella risposta raramente causa problemi nei tipici cicli industriali. Le versioni standard senza decompressione costano meno e rispondono più rapidamente per le applicazioni in cui il carico d'urto non è un problema.
Lettura dei codici di ordinazione
I produttori utilizzano codici di designazione sistematici per specificare le configurazioni delle valvole di ritegno pilotate. Un codice tipico come SV 10 PA1-4X si scompone in elementi distinti. Le prime lettere indicano il tipo di valvola, SV per scarico interno o SL per scarico esterno. Il numero seguente mostra la designazione della dimensione, in questo caso 10.
La posizione successiva rivela lo stile di montaggio, con P che indica la sottopiastra e G che indica le porte filettate. La lettera A appare quando è inclusa la decompressione, altrimenti questa posizione è vuota. Il numero rappresenta la selezione della pressione di apertura da 1 a 4, corrispondente all'aumento delle opzioni di precarico della molla.
Il suffisso 4X identifica l'attuale generazione della serie, indicando miglioramenti progettuali e specifiche aggiornate. Una barra finale spesso precede opzioni aggiuntive come il materiale di tenuta, con V che indica fluorocarburo anziché nitrile standard. Comprendere questi codici aiuta a comunicare i requisiti in modo preciso con i fornitori e garantisce di ricevere la configurazione corretta.
Requisiti di manutenzione
L'ispezione regolare mantiene le valvole di ritegno pilotate funzionanti in modo affidabile. Ogni 5.000 ore di funzionamento, controllare i livelli di contaminazione del fluido idraulico e sostituire gli elementi filtranti se la pulizia supera ISO 4406 20/18/15. La qualità degradata del fluido accelera l'usura delle guarnizioni e consente alle particelle abrasive di danneggiare le superfici delle sedi.
Le perdite esterne attorno al corpo della valvola solitamente indicano un deterioramento della tenuta che richiede la sostituzione. Le perdite interne si manifestano come una deriva graduale del carico quando la valvola dovrebbe mantenere la posizione. Rimuovere e smontare la valvola per ispezionare la superficie di appoggio dell'otturatore per verificare l'eventuale presenza di usura o accumulo di contaminazione. Una leggera lucidatura può ripristinare la sigillatura in caso di danni minori, ma le rigature profonde richiedono la sostituzione dell'otturatore.
I problemi di controllo pilota si manifestano come apertura lenta o mancato rilascio dei carichi. Verificare che una pressione pilota adeguata raggiunga la porta X utilizzando un manometro durante il funzionamento. Una bassa pressione può derivare da linee pilota sottodimensionate, lunghezza eccessiva o restrizioni. Ispezionare l'otturatore pilota e il pistone di controllo per verificare che non siano contaminati o danneggiati che potrebbero causare inceppamenti.
Risoluzione dei problemi comuni
Quando una valvola di ritegno pilotata SV perde nella direzione di blocco, diverse cause meritano di essere indagate. Le particelle contaminanti depositate tra l'otturatore e la sede impediscono la chiusura completa. Il lavaggio del sistema con olio pulito a volte rimuove i detriti, ma potrebbe essere necessario lo smontaggio e una pulizia approfondita. Verificare che la filtrazione del fluido soddisfi le specifiche per prevenire il ripetersi.
L'usura della sede dell'otturatore dovuta a urti ripetuti o danni da cavitazione crea percorsi di perdita che la pulizia non può riparare. Esaminare le superfici di seduta durante la manutenzione per rilevare eventuali segni di erosione o danni meccanici. Per la maggior parte delle valvole sono disponibili componenti per la sostituzione della sede, anche se danni estesi potrebbero richiedere la sostituzione completa della valvola. L'installazione di valvole di decompressione riduce le forze di impatto che causano un'usura prematura.
Le valvole che non si aprono nonostante un'adeguata pressione pilota spesso soffrono di contaminazione che blocca il pistone di controllo. La formazione di fanghi dovuta alla degradazione del fluido o allo sporco ingerito può limitare il movimento del pistone. Lo smontaggio completo con pulizia con solvente di solito ripristina la funzione. Prendere in considerazione il miglioramento della filtrazione del fluido e la riduzione degli intervalli di sostituzione per prevenire l'accumulo di contaminazione.
Considerazioni sulla sicurezza
La valvola di ritegno pilotata SV svolge funzioni di sicurezza critiche in molte applicazioni. Un guasto potrebbe provocare la caduta incontrollata del carico, danni all'attrezzatura o lesioni all'operatore. I circuiti critici per la sicurezza dovrebbero incorporare valvole ridondanti o sistemi di backup secondo gli standard applicabili come EN ISO 13849 per la sicurezza dei macchinari.
Test funzionali regolari verificano il corretto funzionamento in condizioni di carico effettive. Ciò comporta il ciclo del carico monitorando eventuali derive o movimenti imprevisti. Documentare i risultati dei test e indagare su eventuali anomalie prima di rimettere in servizio le apparecchiature. Sostituire le valvole che mostrano prestazioni ridotte prima che si verifichi un guasto completo.
La perdita di pressione pilota rappresenta un rischio significativo poiché potrebbe consentire il rilascio involontario del carico. Progettare i circuiti per garantire che la pressione pilota rimanga disponibile durante tutte le normali operazioni. Considerare l'utilizzo di fonti di pressione pilota separate e indipendenti dal sistema principale per una maggiore affidabilità. Installare pressostati per avvisare gli operatori quando la pressione pilota scende al di sotto dei minimi di sicurezza.
Considerazioni economiche
La valvola di ritegno pilotata SV costa circa due o tre volte di più delle semplici valvole di ritegno ma offre prestazioni sostanzialmente migliori. Questo sovrapprezzo garantisce un controllo preciso, perdite minime e una maggiore durata. Per le applicazioni che richiedono un mantenimento affidabile del carico, il costo maggiore rappresenta un buon investimento rispetto alle alternative.
Le dimensioni delle valvole più grandi mostrano maggiori differenze di prezzo. Una valvola dimensione 32 con decompressione e drenaggio esterno può superare di dieci volte il costo di una valvola di ritegno base della stessa dimensione. Tuttavia, il design pilotato può eliminare la necessità di componenti aggiuntivi come valvole di controbilanciamento o meccanismi di bloccaggio separati. Valutare il costo totale del sistema piuttosto che i prezzi dei singoli componenti.
L'efficienza energetica incide sui costi operativi per tutta la durata della valvola. La bassa caduta di pressione nella direzione del flusso libero riduce il consumo energetico rispetto a molte alternative. Una riduzione di 5 bar della pressione del sistema a 100 litri al minuto consente di risparmiare circa 100 watt in modo continuo. Questi risparmi si accumulano sostanzialmente nelle applicazioni con cicli frequenti.
Adattabilità ambientale
Le moderne valvole di ritegno pilotate accettano fluidi idraulici biodegradabili che stanno guadagnando popolarità per la protezione ambientale. I fluidi che soddisfano le specifiche HETG (a base di olio vegetale) richiedono guarnizioni in fluorocarburo invece del nitrile standard. Questa compatibilità consente operazioni rispettose dell'ambiente senza sacrificare prestazioni o affidabilità.
Le temperature estreme influiscono sul funzionamento della valvola attraverso cambiamenti di viscosità del fluido e proprietà del materiale di tenuta. Gli ambienti freddi aumentano la viscosità, aumentando le cadute di pressione e potenzialmente rallentando la risposta. Le guarnizioni in fluorocarburo tollerano temperature più basse meglio del nitrile per applicazioni in climi freddi. Le alte temperature riducono la viscosità e accelerano il degrado delle guarnizioni, richiedendo intervalli di manutenzione più brevi.
Gli ambienti corrosivi possono richiedere trattamenti superficiali speciali oltre alla zincatura standard. Le applicazioni marine spesso richiedono una protezione aggiuntiva dalla corrosione tramite anodizzazione dura o rivestimenti specializzati. Discutere le condizioni ambientali con i produttori quando si selezionano le valvole per un servizio gravoso per garantire una protezione adeguata e una durata prevista.
Sviluppi futuri
L'integrazione dei sensori rappresenta una tendenza emergente per le valvole di ritegno pilotate. I trasduttori di pressione integrati possono monitorare la pressione di carico, la pressione pilota e le perdite in tempo reale. Questi dati consentono la manutenzione predittiva identificando il degrado prima del guasto completo. La connettività wireless consentirebbe il monitoraggio remoto delle valvole critiche in tutte le grandi installazioni.
Le valvole intelligenti con microprocessori integrati potrebbero regolare automaticamente le caratteristiche in base alle condizioni operative. La pressione di apertura variabile adattata al peso del carico potrebbe ottimizzare l’efficienza mantenendo la sicurezza. Le capacità di autodiagnostica allerterebbero il personale di manutenzione dello sviluppo di problemi e guiderebbero le procedure di risoluzione dei problemi.
I progressi della scienza dei materiali promettono migliori prestazioni di tenuta e una maggiore durata. I nuovi composti polimerici offrono una migliore resistenza all’usura e una più ampia compatibilità chimica. I rivestimenti specializzati riducono l'attrito e impediscono l'adesione delle particelle. Questi sviluppi miglioreranno l’affidabilità riducendo potenzialmente le dimensioni della valvola per determinate capacità di flusso.
Conclusione
La valvola di ritegno pilotata SV fornisce un controllo essenziale per i sistemi idraulici che richiedono un mantenimento affidabile del carico e un rilascio controllato. Il suo design unico combina la capacità di bloccaggio delle valvole di ritegno con la controllabilità delle valvole direzionali. La comprensione dei principi di funzionamento, del corretto dimensionamento e dei requisiti di manutenzione garantisce un'applicazione di successo.
La selezione della configurazione appropriata richiede un'attenta analisi dei requisiti del sistema, tra cui portata, livelli di pressione e progettazione del circuito. La scelta tra le versioni SV standard e SL con drenaggio esterno dipende dalle condizioni della porta A. Le funzionalità di decompressione avvantaggiano le applicazioni sensibili agli shock di pressione. Le opzioni dei materiali si adattano a vari fluidi e condizioni ambientali.
La manutenzione e l'ispezione regolari preservano le prestazioni per tutta la vita utile della valvola. Il monitoraggio della qualità del fluido, il controllo delle perdite e la verifica tempestiva della funzione pilota rilevano i problemi. Le applicazioni critiche per la sicurezza richiedono particolare attenzione ai test e alla documentazione. Con una corretta applicazione e cura, le valvole di ritegno pilotate garantiscono anni di servizio affidabile proteggendo apparecchiature e personale.
