Quando lavori con sistemi idraulici, mantenere il flusso del fluido nella giusta direzione è più importante di quanto potresti pensare. La piastra sandwich con valvola di ritegno Z1S di Bosch Rexroth fa esattamente questo: lascia passare il fluido in una direzione impedendogli di tornare indietro. Questo semplice lavoro è fondamentale in tutto, dalle macchine di fabbrica alle attrezzature per l'edilizia.
Ciò che rende diversa la piastra sandwich con valvola di ritegno Z1S
La piastra sandwich con valvola di ritegno Z1S prende il nome dal modo in cui viene installata. Invece di connettersi con tubi flessibili e raccordi, si trova tra gli altri componenti come uno strato sandwich. Questo design consente di risparmiare spazio e riduce il numero di punti di connessione in cui potrebbero verificarsi perdite. La valvola utilizza un meccanismo a otturatore caricato a molla che si chiude ermeticamente contro il flusso inverso, ottenendo perdite prossime allo zero anche quando la pressione raggiunge i 350 bar.
Il design della piastra sandwich della valvola di ritegno funziona bene in spazi ristretti. I costruttori di macchine spesso impilano più unità Z1S verticalmente in collettori idraulici, creando circuiti di controllo complessi senza aggiungere ingombranti tubazioni esterne. Questo approccio modulare segue gli standard ISO 4401, il che significa che la piastra sandwich della valvola di ritegno Z1S si adatta a componenti di vari produttori.
Come funziona la piastra sandwich con valvola di ritegno Z1S
All'interno di ogni piastra sandwich della valvola di ritegno Z1S si trova un otturatore, solitamente realizzato in plastica ad alte prestazioni, tenuto contro la sua sede da una molla. Quando la pressione del fluido dalla direzione in avanti raggiunge la soglia della pressione di cracking, l'otturatore si solleva e il fluido scorre attraverso. Nel momento in cui la pressione diminuisce o si inverte, la molla spinge nuovamente l'otturatore verso il basso, sigillando il passaggio.
La serie Z1S offre diverse pressioni di cracking: opzioni da 0,5, 1,5, 3 e 5 bar. Pressioni di cracking inferiori funzionano meglio nei sistemi in cui si desidera una resistenza minima, mentre impostazioni più elevate impediscono l'apertura accidentale a causa di picchi di pressione. La configurazione a piastra sandwich con valvola di ritegno gestisce flussi fino a 40 litri al minuto nei modelli di dimensione 6 e 100 litri al minuto nelle varianti di dimensione 10.
Scegliere la giusta piastra sandwich con valvola di ritegno Z1S
Bosch Rexroth produce otto diverse varianti con funzione di chiusura della piastra intermedia con valvola di ritegno Z1S. Alcuni bloccano il flusso in un canale mentre altri gestiscono due canali contemporaneamente. La versione più comune dei blocchi scorre dalla porta A2 ad A1, ma troverai opzioni per quasi tutte le configurazioni di circuito.
Le dimensioni contano quando si seleziona la piastra sandwich con valvola di ritegno. La misura 6 Z1S pesa circa 0,8 chilogrammi e sopporta pressioni fino a 350 bar. Le unità di dimensione 10 sono più grandi con un peso di 2,3 chilogrammi ma possono gestire 100 litri al minuto di flusso. Entrambe le versioni funzionano con oli idraulici minerali e possono essere adattate per fluidi biodegradabili scegliendo guarnizioni compatibili.
Il materiale della guarnizione influisce in modo significativo sulle prestazioni. Le tenute FKM standard gestiscono bene la maggior parte delle applicazioni, soprattutto quando la velocità del fluido supera i 4 metri al secondo. Per situazioni di pressione inferiore e flusso più lento, le guarnizioni morbide in NBR riducono l'usura sulle superfici di accoppiamento. La piastra sandwich della valvola di ritegno durerà più a lungo se la guarnizione corrisponde alle condizioni operative.
Installazione della piastra sandwich con valvola di ritegno Z1S
Una corretta installazione determina le prestazioni della piastra sandwich con valvola di ritegno Z1S. La superficie di montaggio deve essere piana entro 0,01 millimetri per 100 millimetri e liscia con una ruvidità superficiale non superiore a 4 micrometri. Queste specifiche potrebbero sembrare precise, ma impediscono perdite che potrebbero svilupparsi nel tempo.
La piastra sandwich della valvola di ritegno si monta con quattro viti: M5 per i modelli di dimensione 6 o M6 per i modelli di dimensione 10. La coppia conta qui. Le unità di dimensione 6 necessitano da 8 a 10 newton-metri mentre la dimensione 10 richiede 15,5 newton-metri più o meno il 10%. L'utilizzo di viti con classe di resistenza 10.9 garantisce che il montaggio rimanga sicuro anche in caso di vibrazioni.
È possibile installare la piastra sandwich della valvola di ritegno Z1S in qualsiasi orientamento. Il design non dipende dalla gravità per funzionare. Assicurati solo che la boccola di plastica blu fornita con alcuni modelli rimanga protetta durante il montaggio. Questa boccola fornisce una tenuta aggiuntiva e non deve essere danneggiata o rimossa a meno che non si sostituisca l'intera valvola.
Dove la piastra sandwich con valvola di ritegno Z1S funziona meglio
Le presse idrauliche si affidano a piastre sandwich con valvole di ritegno per sostenere i carichi in modo sicuro. Quando la pressa fa una pausa tra un ciclo e l'altro, la Z1S impedisce al fluido di fluire all'indietro, il che farebbe scivolare il pistone della pressa verso il basso. Questa funzione di mantenimento del carico è importante sia per la sicurezza che per la precisione.
Le macchine utensili utilizzano la piastra sandwich con valvola di ritegno Z1S nei mandrini CNC e nei cambiautensili. Il design compatto a sandwich si adatta a spazi ristretti attorno ai componenti rotanti. I circuiti ad alta velocità in queste macchine beneficiano dell'opzione di tenuta metallica della valvola, che gestisce velocità superiori a 4 metri al secondo senza usura eccessiva.
Le attrezzature mobili come escavatori e gru necessitano di un controllo affidabile del flusso in condizioni difficili. La piastra sandwich con valvola di ritegno Z1S gestisce gli sbalzi di temperatura e le vibrazioni comuni nei cantieri edili. Le varianti angolari della piastra sandwich della valvola di ritegno aiutano a instradare il flusso del fluido in modo efficiente negli spazi angusti dei macchinari mobili.
Manutenzione della piastra sandwich con valvola di ritegno Z1S
Il fluido idraulico pulito garantisce il corretto funzionamento della piastra sandwich della valvola di ritegno. Bosch Rexroth specifica la classe di contaminazione ISO 4406 20/18/15, che richiede una filtrazione fino a 20 micrometri. Il fluido sporco provoca l'adesione o l'usura prematura dell'otturatore, con conseguenti perdite o mancata chiusura.
Le ispezioni regolari dovrebbero verificare la presenza di perdite esterne attorno alla superficie di montaggio e misurare la caduta di pressione attraverso la valvola. Un aumento della caduta di pressione spesso segnala l'accumulo di contaminazione all'interno. La piastra sandwich della valvola di ritegno Z1S non offre opzioni di riparazione sul campo: se il gruppo a fungo interno si guasta, si sostituisce l'intera unità.
La temperatura influisce sulle prestazioni della piastra sandwich della valvola di ritegno. Lo Z1S funziona da -20°C a +80°C, soddisfacendo la maggior parte degli intervalli di temperatura dei fluidi idraulici. La viscosità del fluido dovrebbe rimanere compresa tra 2,8 e 500 millimetri quadrati al secondo. Al di fuori di questi intervalli, la valvola potrebbe non aprirsi alla pressione di apertura specificata o potrebbe presentare perdite.
Risoluzione dei problemi comuni relativi alla piastra sandwich della valvola di ritegno Z1S
Quando una piastra sandwich con valvola di ritegno non si apre, solitamente il problema è causato dalla contaminazione. Il lavaggio del sistema secondo gli standard di pulizia ISO spesso risolve i problemi di attaccamento. Se il lavaggio non funziona, la molla potrebbe essere affaticata e necessita di essere sostituita, il che significa sostituire l'intera valvola.
Una perdita eccessiva attraverso la piastra sandwich della valvola di ritegno Z1S indica in genere guarnizioni usurate o l'utilizzo di un fluido incompatibile con il materiale della guarnizione. Controlla che stai utilizzando il tipo di olio idraulico corretto e che le guarnizioni corrispondano alla tua applicazione. I fluidi a base biologica richiedono guarnizioni diverse rispetto agli oli minerali standard.
Un'elevata caduta di pressione attraverso la valvola suggerisce che potresti aver selezionato la pressione di apertura sbagliata o che i detriti stanno limitando il flusso. La piastra sandwich della valvola di ritegno dovrebbe mostrare un aumento graduale della pressione con la portata. Un improvviso aumento della caduta di pressione indica un blocco interno che richiede la sostituzione della valvola.
Il funzionamento rumoroso è spesso dovuto alla cavitazione, quando la velocità del fluido diventa troppo elevata e crea bolle di vapore che collassano violentemente. L'aggiunta di uno smorzamento del flusso a monte o il passaggio a una piastra sandwich con valvola di ritegno con guarnizioni metalliche può ridurre il rumore della cavitazione. A volte l'aumento della pressione del sistema elimina le condizioni che causano la cavitazione.
Confronto tra la piastra intermedia della valvola di ritegno Z1S e altre opzioni
Le valvole di ritegno in linea costano meno delle piastre sandwich ma occupano più spazio e necessitano di collegamenti per tubi aggiuntivi. La piastra sandwich con valvola di ritegno Z1S si integra direttamente nel gruppo valvole, eliminando le quattro estremità dei tubi flessibili e i relativi potenziali punti di perdita. Per i sistemi montati su collettore, il design a sandwich ha più senso.
Le valvole di ritegno pilotate offrono funzionalità di controllo remoto che mancano alla piastra sandwich della valvola di ritegno Z1S. Tuttavia, richiedono linee pilota e valvole di controllo aggiuntive, aggiungendo complessità di cui il tuo sistema potrebbe non aver bisogno. Per un semplice controllo del flusso unidirezionale, lo Z1S ad azionamento diretto fornisce prestazioni affidabili senza componenti aggiuntivi.

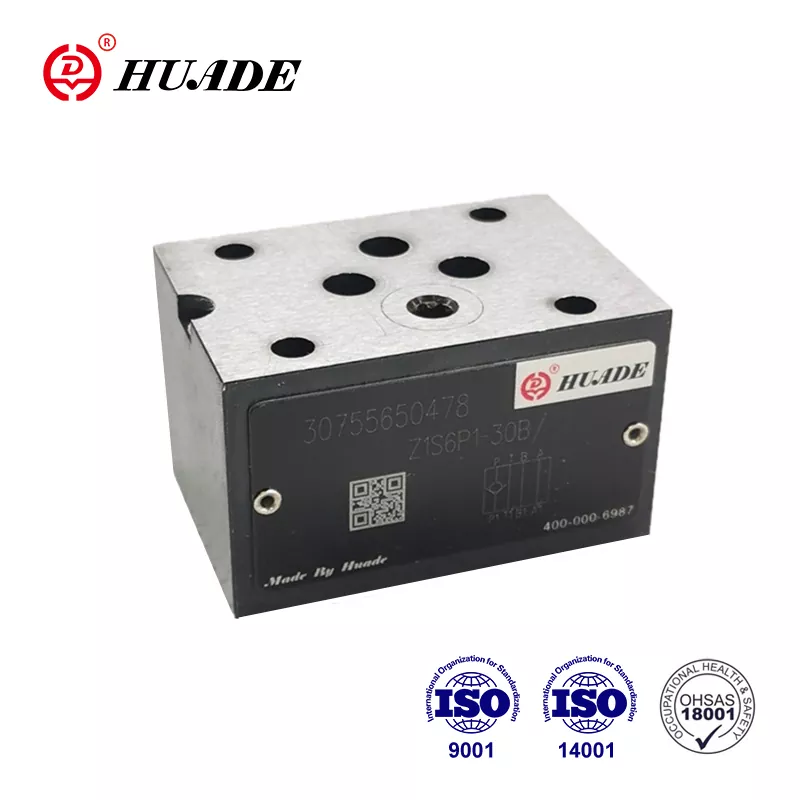

Produttori alternativi come Huade e Hengli producono piastre sandwich per valvole di ritegno compatibili con gli standard ISO 4401. Queste opzioni possono costare dal 30 al 50% in meno rispetto alle unità Bosch Rexroth originali. La qualità solitamente soddisfa i requisiti per applicazioni non critiche, ma le valvole Z1S originali offrono un'affidabilità comprovata in ambienti difficili.
Ottieni il massimo dalla tua piastra sandwich con valvola di ritegno Z1S
La piastra sandwich della valvola di ritegno Z1S offre un affidabile controllo del flusso unidirezionale quando si adatta la valvola alla propria applicazione. La scelta della giusta pressione di apertura, del tipo di guarnizione e delle dimensioni garantisce prestazioni ottimali. Una corretta installazione con la coppia corretta e la preparazione della superficie prevengono le perdite. Il mantenimento del fluido pulito e il rispetto dei limiti di temperatura prolungano la durata.
Questa piastra sandwich con valvola di ritegno funziona in sistemi con pressioni comprese tra 0,5 bar e 350 bar e gestisce oli minerali o fluidi biodegradabili con guarnizioni adeguate. Il montaggio a sandwich compatto riduce i requisiti di spazio garantendo al tempo stesso un funzionamento senza perdite. Che tu stia progettando un nuovo sistema idraulico o aggiornandone uno esistente, la piastra sandwich con valvola di ritegno Z1S offre una soluzione collaudata per il controllo direzionale del flusso.
Per specifiche dettagliate e informazioni per l'ordinazione, Bosch Rexroth fornisce schede tecniche complete tramite i propri distributori. Prendersi del tempo per esaminare questi documenti ti aiuta a selezionare l'esatta variante della piastra sandwich della valvola di ritegno Z1S richiesta dalla tua applicazione.
