Quando si lavora con sistemi idraulici, il controllo della direzione del flusso del fluido è essenziale per la sicurezza e l'efficienza. La valvola di ritegno RVP-20 è un componente idraulico montato su piastra progettato per consentire al fluido di fluire in una direzione prevenendo il riflusso. Questa guida spiega cosa rende prezioso l'RVP-20 per le applicazioni idrauliche e come funziona nelle situazioni del mondo reale.

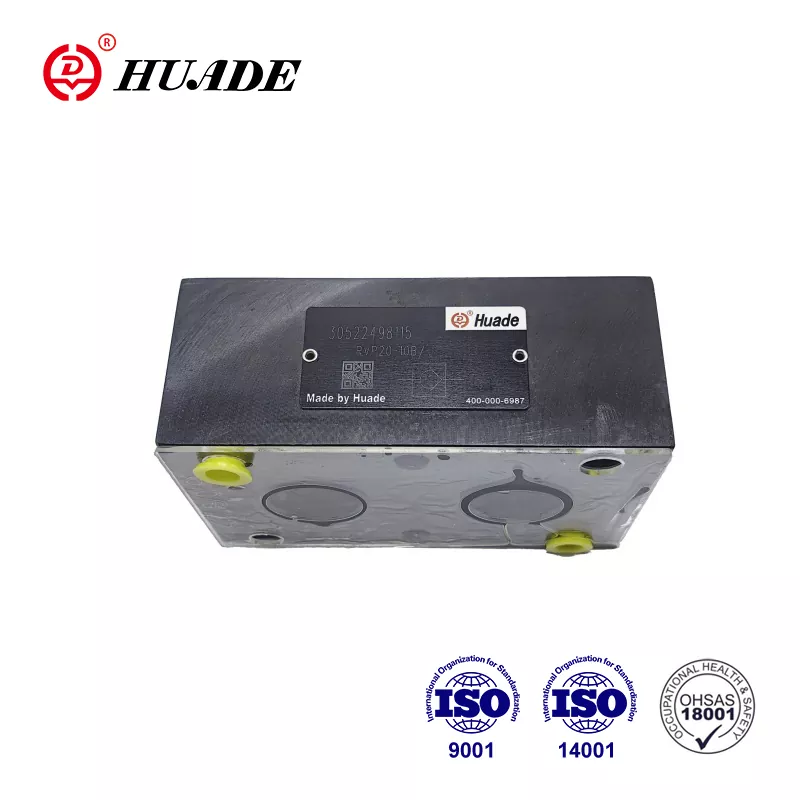

Cos'è la valvola di ritegno RVP-20?
La valvola di ritegno RVP-20 è una valvola a molla prodotta da HYDAC, azienda tedesca specializzata in soluzioni idrauliche. Questa valvola utilizza un design a otturatore a forma di cono che crea una tenuta senza perdite quando il fluido tenta di fluire all'indietro. Il "20" nel nome indica che è dimensionato per applicazioni a portata media, equivalente a un collegamento per tubi da 1 pollice nella serie -16.
La valvola consente il flusso libero dalla porta B alla porta A bloccando completamente il flusso inverso. Quando la pressione del fluido supera la forza della molla (tipicamente 0,5 bar), il cono si sposta indietro e lascia passare il fluido. Quando la pressione diminuisce o si inverte, la molla spinge rapidamente il cono contro la sua sede, arrestando qualsiasi movimento all'indietro. Questa semplice azione meccanica avviene senza alimentazione elettrica o controllo esterno.

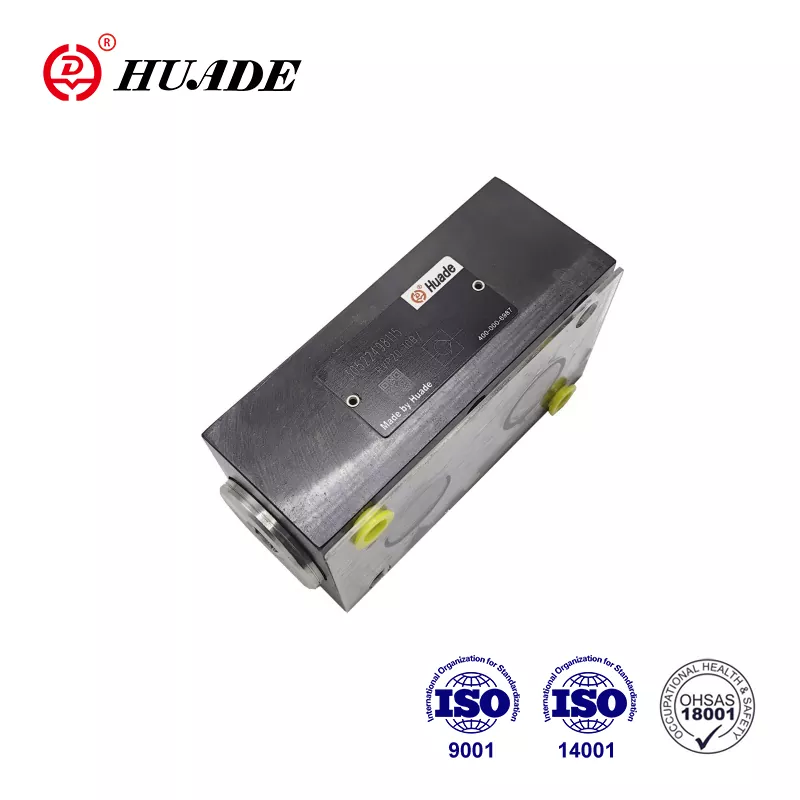

La valvola di ritegno RVP-20 pesa circa 3,3 kg e presenta un design compatto con montaggio su piastra che si adatta direttamente ai blocchi valvole. Questo stile di montaggio consente di risparmiare spazio rispetto alle valvole in linea e rende l'installazione più semplice in circuiti idraulici complessi.
Specifiche Tecniche e Prestazioni
La valvola di ritegno RVP-20 gestisce una pressione di esercizio massima fino a 350 bar (5.000 psi) e flussi fino a 350 litri al minuto (150 gpm). Queste specifiche lo rendono adatto ai sistemi idraulici per carichi medi presenti nelle macchine edili e nei macchinari industriali. La valvola mantiene le sue prestazioni in un intervallo di temperature compreso tra -20°C e +80°C, coprendo la maggior parte degli ambienti operativi.
La pressione di apertura per la valvola di ritegno standard RVP-20 è 0,5 bar, il che significa che il fluido necessita solo di una pressione minima per aprire la valvola per il flusso in avanti. Sono disponibili versioni personalizzate con pressioni di cracking pari o superiori a 1 bar quando le applicazioni richiedono maggiore resistenza all'apertura. La caduta di pressione attraverso la valvola aumenta con la portata: a 200 litri al minuto, si prevede una perdita di pressione di circa 2 bar, mentre con un flusso massimo di 350 litri al minuto, la caduta di pressione può raggiungere da 4 a 8 bar.
Il corpo della valvola è costituito da acciaio fosfatato con opzioni per il rivestimento in zinco, mentre il cono e la sede sono realizzati in acciaio temprato e rettificato per una maggiore durata. Le guarnizioni FKM forniscono resistenza chimica e funzionano con fluidi idraulici a base di olio minerale con viscosità compresa tra 2,8 e 800 mm²/s. Il design segue gli standard DIN ISO 1219 ed è testato con oli minerali conformi alle specifiche DIN 51524.
Come funziona la valvola di ritegno RVP-20
Comprendere il funzionamento della valvola di ritegno RVP-20 aiuta a spiegare perché è efficace nei sistemi idraulici. La valvola contiene un cono caricato a molla che si appoggia su una sede lavorata con precisione. In posizione chiusa, la molla tiene saldamente questo cono contro la sede, creando una tenuta metallo-metallo che impedisce il passaggio del fluido all'indietro.
Quando il fluido entra dalla porta B con una pressione sufficiente, spinge contro la superficie del cono. Una volta che la pressione supera la forza della molla, il cono si sposta all'indietro, aprendo un percorso per il flusso del fluido verso la porta A. Il cono rimane aperto finché continua la pressione in avanti. Durante questo stato aperto, la valvola di ritegno RVP-20 crea una resistenza relativamente bassa, consentendo un movimento efficiente del fluido attraverso il sistema.
Se la pressione si equalizza o si inverte, la molla riporta immediatamente il cono nella sua posizione chiusa. Questa chiusura rapida impedisce il riflusso e protegge i componenti a monte da picchi di pressione o rotazione inversa. Il design a cono garantisce sempre la corretta sede della valvola senza richiedere regolazioni o manutenzione del meccanismo di chiusura.
Dimensioni di installazione e montaggio
La valvola di ritegno RVP-20 utilizza un modello di montaggio su piastra standardizzato che si adatta alle configurazioni delle porte SAE, BSPP e NPTF. La superficie di montaggio misura 76,5 mm di larghezza con le porte distanziate di 60 mm l'una dall'altra. La lunghezza complessiva della valvola è di 133 mm, con un'altezza della base di 127 mm. Queste dimensioni compatte consentono alla valvola di ritegno RVP-20 di adattarsi a spazi ristretti all'interno dei collettori idraulici.
L'installazione richiede bulloni M10 serrati a 20-30 Nm. La superficie di montaggio deve avere una ruvidità di 0,8 μm o più liscia per garantire una corretta tenuta. La valvola può essere montata con qualsiasi orientamento senza compromettere le prestazioni, offrendo ai progettisti flessibilità durante la creazione di circuiti idraulici. Le filettature della porta si estendono fino a 16 mm di profondità e lo spessore della flangia misura 19 mm.
Quando si installa la valvola di ritegno RVP-20, verificare che la direzione del flusso corrisponda alla freccia sul corpo della valvola. La porta B dovrebbe collegarsi alla fonte di pressione, mentre la porta A si collega al circuito protetto. L'utilizzo del grado corretto del bullone (10,9 o superiore) previene il cedimento del dispositivo di fissaggio in caso di vibrazioni e cicli di pressione.
Applicazioni comuni per la valvola di ritegno RVP-20
Le macchine mobili rappresentano un'importante area di applicazione per la valvola di ritegno RVP-20. Gli escavatori utilizzano queste valvole alle uscite delle pompe idrauliche per mantenere la contropressione e prevenire picchi di pressione quando i movimenti del braccio si fermano improvvisamente. Rulli e compattatori beneficiano della capacità della valvola di isolare i circuiti idraulici, migliorando la sicurezza durante il funzionamento dell'attrezzatura.
I sistemi di automazione industriale si affidano alla valvola di ritegno RVP-20 per il bloccaggio dei cilindri e il mantenimento della pressione. Le macchine per lo stampaggio a iniezione utilizzano queste valvole per garantire una pressione di iniezione stabile, che riduce i difetti e i tempi di fermo del 20-30%, secondo i rapporti sul campo. I sistemi idraulici delle catene di montaggio utilizzano le valvole per impedire movimenti involontari quando i circuiti sono depressurizzati.
Le applicazioni marine e offshore sfruttano i materiali resistenti alla corrosione e la tenuta affidabile della valvola di ritegno RVP-20. Gli attuatori delle valvole su navi e piattaforme petrolifere utilizzano queste valvole di ritegno per l'isolamento direzionale. Anche i sistemi di lubrificazione ad alta pressione e i dispositivi di bloccaggio idraulico incorporano l'RVP-20 laddove la prevenzione del riflusso è fondamentale per l'integrità del sistema.
La valvola funziona meglio in applicazioni di ciclismo a bassa e media frequenza. Nei sistemi con funzionamento costante ad alta frequenza, l'apertura e la chiusura ripetute possono accelerare l'usura delle superfici del cono e della sede. In questi casi diventa importante considerare progetti di valvole alternativi o intervalli di manutenzione più frequenti.
Manutenzione e durata
La valvola di ritegno RVP-20 richiede una manutenzione minima in condizioni operative normali. HYDAC valuta il tempo medio fino al guasto (MTTF_d) a 150 anni in condizioni ideali, sebbene la durata di servizio effettiva dipenda fortemente dalla pulizia del fluido e dall'ambiente operativo. Le ispezioni annuali o i controlli ogni 1.000 ore di funzionamento aiutano a identificare l'usura prima che si verifichino guasti.
Le principali attività di manutenzione includono l'ispezione delle guarnizioni per eventuali danni o deterioramento e il monitoraggio della caduta di pressione attraverso la valvola. Se la caduta di pressione aumenta di oltre il 10% rispetto alle misurazioni di base, l'usura interna o la contaminazione potrebbero influire sulle prestazioni. I kit di sostituzione delle guarnizioni (codice articolo 555094) sono disponibili per la manutenzione periodica.
Durante la manutenzione della valvola di ritegno RVP-20, isolare completamente il circuito idraulico e scaricare tutta la pressione prima di rimuovere la valvola. Dopo il riassemblaggio, eseguire un test di tenuta a 1,5 volte la pressione di esercizio per verificare l'integrità della tenuta. Il mantenimento di un'adeguata filtrazione del fluido (20 μm o più fine) prolunga significativamente la durata della valvola impedendo alle particelle abrasive di danneggiare le superfici di tenuta.
Mantenere il fluido idraulico pulito e entro l'intervallo di viscosità specificato previene i problemi più comuni con la valvola di ritegno RVP-20. La contaminazione causa circa l'80% dei guasti dei componenti idraulici, quindi investire in una filtrazione di qualità e in un'analisi regolare dei fluidi ripaga grazie alla maggiore durata dei componenti e alla riduzione dei tempi di fermo.
Confronto della valvola di ritegno RVP-20 con modelli simili
All'interno della serie HYDAC RV/RVP, la valvola di ritegno RVP-20 si colloca tra i modelli più piccoli e quelli più grandi. L'RVP-16 gestisce flussi fino a 200 litri al minuto e pesa 2,1 kg, rendendolo adatto per applicazioni più leggere. L'RVP-25 aumenta la capacità a 550 litri al minuto ma pesa 5,8 kg, più adatto ai sistemi industriali pesanti. Tutti e tre i modelli condividono la stessa pressione massima e intervallo di temperatura di 350 bar.
Altri produttori offrono prodotti concorrenti con specifiche simili. La serie S 20 di Bosch Rexroth offre funzionalità di sicurezza integrate e opzioni di monitoraggio elettrico, con pressioni nominali fino a 315 bar e capacità di flusso fino a 450 litri al minuto. La serie PV di Parker Hannifin enfatizza i materiali compositi leggeri per applicazioni aerospaziali, in grado di gestire 350 bar e 300 litri al minuto.
Le valvole della serie Danfoss CSV presentano una maggiore resistenza alla corrosione e valori di pressione più elevati (420 bar) adatti per le attrezzature agricole. La serie HAWE Hydraulik BC offre design ultracompatti per i produttori di macchinari tedeschi, con una pressione di 350 bar e una portata di 320 litri al minuto. La valvola di ritegno RVP-20 rimane competitiva grazie alla sua comprovata affidabilità, al design privo di perdite e alla facilità di integrazione nei sistemi HYDAC esistenti.
Acquisti e disponibilità
La valvola di ritegno RVP-20 porta il codice prodotto standard 705937 di HYDAC. L'acquisto tramite distributori autorizzati garantisce ricambi originali e supporto tecnico. I principali distributori includono ValinOnline e Leader Hydraulics, che immagazzinano la valvola e i relativi kit di guarnizioni. I tempi di consegna variano in base alla regione, ma in genere vanno dalla disponibilità immediata a 2-4 settimane per le configurazioni standard.
Le versioni personalizzate della valvola di ritegno RVP-20 con diverse pressioni di apertura o guarnizioni speciali richiedono tempi di consegna più lunghi, solitamente 6-8 settimane. Quando si ordinano specifiche personalizzate, fornire i requisiti di sistema completi, tra cui pressione di esercizio, portata, tipo di fluido e intervallo di temperatura. Queste informazioni aiutano gli ingegneri HYDAC a consigliare la configurazione ottimale.
Le unità RVP-20 della valvola di ritegno usate o ricondizionate compaiono sui mercati secondari come eBay, spesso a prezzi inferiori. Tuttavia, l'acquisto di componenti idraulici usati comporta rischi tra cui uno storico di manutenzione sconosciuto e una potenziale usura interna. Se i vincoli di costo richiedono di prendere in considerazione le valvole usate, acquistarle solo da venditori con reputazione verificata e richiedere la documentazione dei test di pressione.
Migliori pratiche per l'integrazione della valvola di ritegno RVP-20
L'integrazione riuscita della valvola di ritegno RVP-20 inizia con una corretta progettazione del sistema. Calcolare le portate effettive e le perdite di carico per garantire che la valvola non crei una resistenza eccessiva nel circuito. La valvola funziona meglio quando il flusso rimane al di sotto dell'80% della capacità massima, fornendo margine per picchi di pressione e variazioni di temperatura.
Installare uno spurgo dell'aria o un filtro di sfiato nei sistemi in cui potrebbero verificarsi infiltrazioni d'aria. L'aria intrappolata può impedire la corretta chiusura della valvola di ritegno RVP-20 e può causare danni da cavitazione nel tempo. Il posizionamento della valvola in modo da consentire alle bolle d'aria di salire e fuoriuscire migliora le prestazioni e la longevità.
Quando si utilizzano più unità Check Valve RVP-20 in circuiti paralleli, garantire una distribuzione bilanciata del flusso. Piccole variazioni nella pressione di apertura tra le valvole possono causare un carico non uniforme, riducendo l'efficacia della disposizione parallela. Prendi in considerazione l'utilizzo di set abbinati dello stesso lotto di produzione per applicazioni critiche.
Monitorare la valvola di ritegno RVP-20 durante l'avvio iniziale e la messa in servizio del sistema. Prestare attenzione a rumori insoliti, calore eccessivo o letture inaspettate della pressione che potrebbero indicare problemi di installazione o condizioni operative incompatibili. Il rilevamento tempestivo dei problemi previene danni alla valvola e ad altri componenti del sistema.
Comprendere limiti e considerazioni
Anche se la valvola di ritegno RVP-20 eccelle in molte applicazioni, riconoscerne i limiti ne previene applicazioni errate. La valvola non è progettata per cicli ad alta frequenza in cui il cono si apre e si chiude molte volte al minuto. Tale operazione accelera l'usura e può causare guasti prematuri. Per le applicazioni ad alta frequenza, prendere in considerazione valvole di ritegno pilotate o valvole a cartuccia progettate per il servizio dinamico.
Il design a molla fa sì che la valvola di ritegno RVP-20 crei sempre una certa caduta di pressione durante il flusso in avanti. Nei circuiti in cui la resistenza minima è fondamentale, questa caratteristica deve essere presa in considerazione nel dimensionamento della pompa e nei calcoli dell'efficienza del sistema. Alla portata massima, la caduta di pressione può raggiungere gli 8 bar, che vengono convertiti in calore ed energia sprecata.
Il flusso inverso non produce perdite quando la valvola funziona correttamente, ma la contaminazione o l'usura possono compromettere la tenuta. I sistemi che richiedono perdite assolute pari a zero per la sicurezza potrebbero richiedere valvole ridondanti o tecnologie di tenuta alternative. Test regolari verificano che la tenuta inversa rimanga efficace per tutta la vita utile della valvola.
La valvola di ritegno RVP-20 fornisce un funzionamento puramente meccanico senza feedback di posizione o regolabilità durante il funzionamento. Le applicazioni che richiedono una pressione di apertura variabile o un controllo remoto necessitano di diversi tipi di valvole. Comprendere queste caratteristiche fondamentali aiuta ad abbinare la valvola alle applicazioni appropriate.
Conclusione
La valvola di ritegno RVP-20 costituisce una soluzione affidabile per prevenire il riflusso nei sistemi idraulici che operano a pressioni fino a 350 bar con portate fino a 350 litri al minuto. Il suo design a cono caricato a molla crea una tenuta inversa senza perdite mantenendo una bassa caduta di pressione in avanti. Il formato compatto di montaggio su piastra semplifica l'installazione in blocchi valvole e collettori.
Questa valvola trova ampio utilizzo nei macchinari mobili, nell'automazione industriale e nell'idraulica marina dove il controllo direzionale è importante per la sicurezza e l'efficienza. Con una corretta installazione, pulizia del fluido e ispezione periodica, la valvola di ritegno RVP-20 garantisce molti anni di servizio senza problemi. Il suo design standardizzato e l'ampia disponibilità lo rendono una scelta pratica per nuovi sistemi e applicazioni sostitutive.
Quando si seleziona una valvola di ritegno per applicazioni idrauliche, prendere in considerazione la valvola di ritegno RVP-20 per circuiti a servizio medio che richiedono una prevenzione affidabile del riflusso. Adatta le specifiche della valvola ai requisiti del tuo sistema, segui le linee guida di installazione e mantieni le condizioni adeguate del fluido per prestazioni e longevità ottimali.
