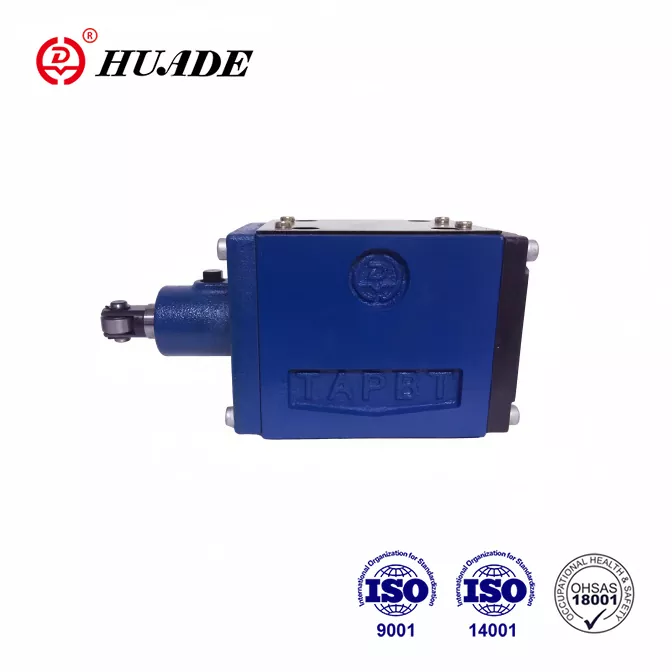

Valvola di controllo direzionale WMU

• Caratteristiche del prodotto: valvola a bobina diretta, funzionamento a rulli regolabili, design compatibile con Rexroth
• Specifiche: dimensione 6/10, pressione massima 31,5 milioni, flusso fino a 60/120 L/min
• Applicazioni: industria militare, sistemi idraulici industriali, macchinari pesanti

Invia richiesta PDF Scarica

Descrizione del prodotto

Cooperazione con Rexroth per due volte dal 1979, Huade ha incorporato la tecnologia all'avanguardia di Rexroth. La valvola WMU Huade® può sostituire completamente lo stesso modello offerto da Rexroth. È competitivo con buona qualità e prezzo più basso. Tutte le valvole direzionali hanno una garanzia di un anno e durante il periodo di garanzia puoi godere di servizi di manutenzione gratuiti. Huade gestisce più di 750 pezzi di attrezzature di produzione importate da Stati Uniti, Giappone, Germania e Svizzera. Fa molto stress sulla qualità. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole idrauliche Huade® sono ampiamente utilizzate nell'industria militare e in altri campi a causa delle prestazioni superiori.

Parametro del prodotto della valvola di controllo direzionale WMU

Misurare		6		10
Massimo Pressione di lavoro	Port A. B. P (㎫)	a 31.5
	porta t (㎫)	a 6		a 16
Nei simboli A e B, la porta T deve essere utilizzata come collegamento di scarico Se la pressione operativa è al di sopra della pressione consentita nella porta t
Flusso massimo (L/min)		fino a 60		fino a 120
Sezione trasversale di flusso (Posizione di controllo 0		Per il simbolo Q, 6% della sezione trasversale nominale
		Per il simbolo W, il 3% della sezione trasversale nominale
Fluido a pressione		Oli minerali (per sigillo NBR) o estere fosfato (per sigillo FPM)
Intervallo di temperatura del fluido di pressione （℃）		-30 ～+80
Intervallo di viscosità (mm2/s)		Da 2.8 a 500
Peso (kg)		circa 1,4 Da 100 a 121		circa 3.3
Forza operativa alla leva a rulli		a zero pressione del serbatoio	Da 100 a 121	Valvola a due posizioni	Da 70 a 140
(N)		a una pressione	184 a 205	Valvola a tre posizioni	Da 70 a 175

Caratteristica del prodotto della valvola di controllo direzionale WMU

Caratteristiche:

▶ Valvola di bobina direzionale direzionale diretta con funzionamento a rullo regolabile

▶ Il gruppo della leva a rulli può essere graduale a 90 °

▶ Le forze radiali assorbono in modo affidabile (fino a 30 °)

▶ 19 tipi Funzione di bobina standard

Funzioni, sezione e simboli della valvola di controllo direzionale WMR

Le valvole direzionali della WMU sono valvole direzionali a rullo. Fondamentalmente sono costituiti dall'alloggiamento (1), dalla leva del rullo (2), dalla bobina di controllo (3) e dalla molla di ritorno (4).

È richiesto un acceleratore plug-in se può verificarsi un flusso maggiore del valore consentito mentre la bobina della valvola si trova da una posizione all'altra. L'orifizio plug-in è montato nella porta P della valvola direzionale.

A causa della limitazione delle condizioni di lavoro, la portata della valvola può superare la portata specificata sulle curve caratteristiche durante il processo di commutazione. In questo caso, è richiesto un acceleratore. È installato nella porta P o nel circuito dell'olio della valvola.
