Quando lavori con sistemi idraulici o condutture idriche, la scelta della valvola di ritegno giusta può fare la differenza tra operazioni regolari e riparazioni costose. La valvola di ritegno zincata Tipo S è diventata una scelta popolare per molte applicazioni industriali, ma capire cosa la rende diversa dalle altre opzioni non è sempre semplice.
Che cos'è una valvola di ritegno zincata di tipo S?

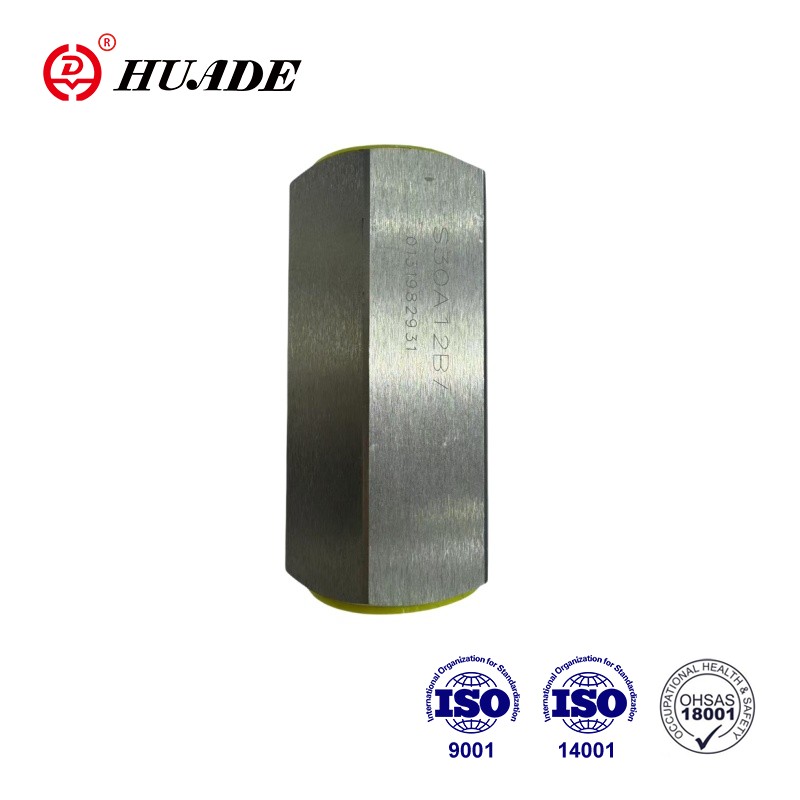

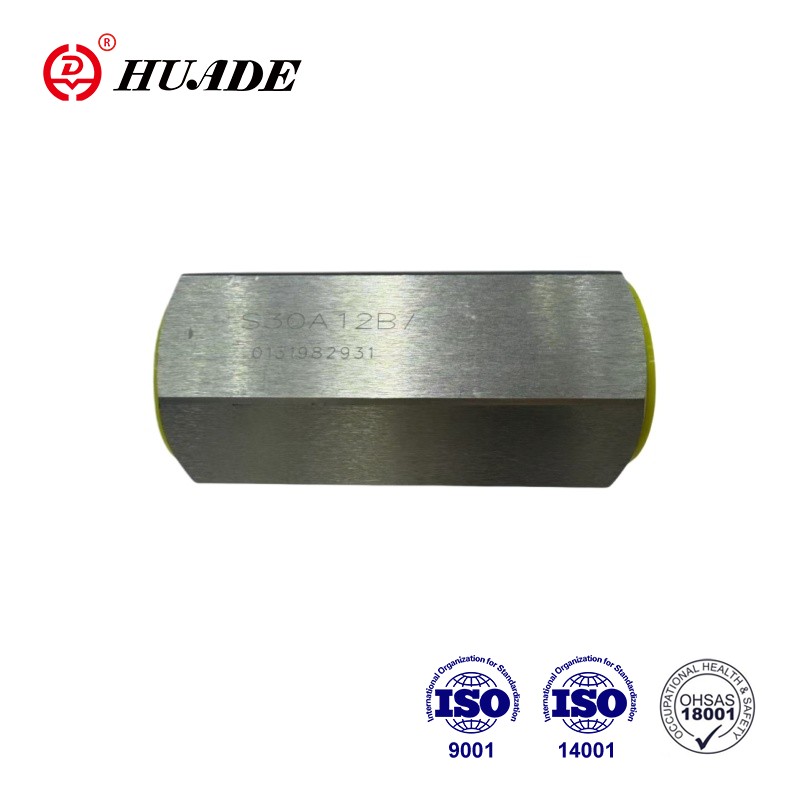

Una valvola di ritegno zincata di tipo S è un dispositivo di controllo del flusso unidirezionale che impedisce al fluido di rifluire all'indietro nel sistema di tubazioni. La parte "zincata" significa che il corpo della valvola ha un rivestimento protettivo di zinco applicato tramite zincatura a caldo o galvanica. Questo strato di zinco funge da scudo contro ruggine e corrosione, motivo per cui vedrai spesso queste valvole nelle installazioni esterne e nei sistemi idrici.
La designazione "Tipo S" può significare cose diverse a seconda che si tratti di apparecchiature idrauliche o di impianti idraulici standard. Nelle applicazioni idrauliche, il tipo S si riferisce generalmente a un design con otturatore o stantuffo caricato a molla in grado di gestire pressioni fino a 450 bar (circa 6.500 psi). Per i lavori su tubazioni, la S potrebbe indicare una valvola di ritegno a clapet con collegamenti a saldare o una serie specifica del produttore. Questa distinzione è importante perché i due progetti funzionano in modo abbastanza diverso.
Come funziona il meccanismo di tipo S?
La versione idraulica di una valvola di ritegno zincata Tipo S utilizza uno stantuffo caricato a molla che scorre lungo una linea centrale. Quando la pressione del fluido preme contro lo stantuffo con sufficiente forza, comprime la molla e apre la valvola. Nel momento in cui la pressione diminuisce o tenta di invertirsi, la molla riporta lo stantuffo nella sua sede, creando una tenuta ermetica. Ciò avviene rapidamente, il che aiuta a prevenire i colpi d'ariete (quei forti colpi che a volte senti nei tubi).
La tubazione Type S, invece, è solitamente dotata di un disco o di un lembo che oscilla su una cerniera. La gravità e il flusso in avanti spingono il disco ad aprirsi e, quando il flusso si interrompe, il disco ritorna al suo posto. Questo design gestisce bene tubi di dimensioni maggiori e non si preoccupa delle particelle solide presenti nell'acqua, ma si chiude più lentamente rispetto al tipo a stantuffo. La scelta tra questi due influisce sulle prestazioni della valvola di ritegno zincata Tipo S in condizioni reali.
Comprendere il rivestimento zincato
Il processo di zincatura prevede l'immersione delle parti in acciaio nello zinco fuso a circa 840°F. Questo crea più strati: uno strato interno in lega di zinco-ferro che si lega saldamente all'acciaio e uno strato esterno di zinco puro che resiste all'esposizione ambientale. Quando questo strato esterno si corrode, protegge effettivamente l'acciaio sottostante attraverso un processo chiamato protezione sacrificale.
La zincatura a caldo produce tipicamente uno spessore del rivestimento compreso tra 45 e 85 micron, che può durare oltre 50 anni in condizioni atmosferiche normali. La valvola di ritegno zincata Tipo S beneficia di questa protezione duratura, soprattutto se installata all'aperto o in edifici non riscaldati. Tuttavia, il rivestimento di zinco ha limiti di temperatura. L'esposizione continua sopra i 200°C (392°F) danneggerà il rivestimento, mentre sopra i 250°C lo zinco inizierà a staccarsi dall'acciaio. Ciò significa che la valvola di ritegno zincata Tipo S funziona meglio nei sistemi che gestiscono fluidi da freddi a caldi, non vapore o olio idraulico ad alta temperatura.
Specifiche di pressione e portata
Una tipica valvola di ritegno idraulica zincata di tipo S può gestire pressioni di esercizio da 35 a 40 MPa a seconda della dimensione della porta. Le dimensioni più piccole (da 6 mm a 15 mm) solitamente raggiungono 40 MPa, mentre le dimensioni più grandi (da 20 mm a 30 mm) potrebbero essere limitate a 35 MPa. Le portate massime vanno da 15 a 300 litri al minuto, coprendo la maggior parte delle apparecchiature idrauliche mobili e dei macchinari industriali.
La pressione di apertura (la pressione minima necessaria per aprire la valvola) è un altro numero importante. Per la maggior parte dei modelli di tipo S, questo varia da 0 a 0,6 MPa. Una pressione di apertura inferiore significa che la valvola si apre più facilmente, riducendo la perdita di energia nel sistema. Tuttavia, un'impostazione troppo bassa può far vibrare la valvola quando il flusso fluttua. La valvola di ritegno zincata Tipo S deve corrispondere alla pressione operativa minima del sistema per evitare questo problema.
La resistenza al flusso nel design Tipo S è maggiore rispetto a una valvola di ritegno a clapet perché il fluido deve spingere lo stantuffo verso l'alto contro la tensione della molla. Ciò crea una caduta di pressione simile a quella che vedresti in una valvola a globo. Per le applicazioni ad alto flusso in cui la caduta di pressione è molto importante, potresti voler calcolare se un tipo S è la scelta giusta o se un controllo a battente funzionerebbe meglio.
Considerazioni sulla temperatura per le valvole zincate
L'intervallo di temperatura per una valvola di ritegno zincata di tipo S va generalmente da -20°C a 80°C per il fluido interno. La temperatura ambiente dovrebbe essere compresa tra -20°C e 50°C. Questi limiti derivano sia dal rivestimento di zinco che dai materiali di tenuta utilizzati all'interno della valvola.
Quando le temperature salgono costantemente sopra i 200°C, il rivestimento di zinco comincia a rompersi. Brevi esposizioni fino a 350°C potrebbero non causare guasti immediati, ma cicli ripetuti ad alte temperature ridurranno sicuramente la durata della valvola. Se il tuo sistema fa funzionare regolarmente acqua calda a una temperatura superiore a 180 ° F, probabilmente dovresti considerare le opzioni in acciaio inossidabile invece di una valvola di ritegno zincata di tipo S.
Le temperature fredde sono generalmente meno problematiche per il rivestimento zincato in sé, ma è necessario fare attenzione alla formazione di ghiaccio negli impianti idrici. Il corpo della valvola può rompersi se l'acqua al suo interno si congela e si espande. Una corretta preparazione per l'inverno o l'utilizzo di miscele di glicole aiuta a prevenire questo problema nei sistemi stagionali.
Dove la valvola di ritegno zincata tipo S funziona meglio
I sistemi di protezione antincendio rappresentano un'applicazione importante per le valvole di ritegno zincate. Le certificazioni UL e FM richieste per le valvole di ritegno dei vigili del fuoco spesso specificano la struttura in ghisa zincata o ghisa duttile. Il design di tipo S di questi sistemi impedisce il riflusso dalle colonne montanti degli sprinkler e garantisce che l'acqua sia sempre disponibile quando necessario. Il rivestimento zincato garantisce decenni di protezione anche in locali valvole umidi o installazioni esterne.
I sistemi di irrigazione beneficiano anche delle installazioni con valvola di ritegno zincata di tipo S. Le stazioni di pompaggio agricole, i sistemi idrici dei campi da golf e le reti di irrigazione municipale utilizzano tutte valvole di ritegno per mantenere l'adescamento nelle linee delle pompe e impedire il flusso inverso. Il rivestimento di zinco gestisce l'esposizione ai fertilizzanti e ai minerali nell'acqua di irrigazione meglio dell'acciaio nudo, anche se non così bene come farebbe l'acciaio inossidabile.
Le apparecchiature idrauliche mobili come escavatori, gru e macchine agricole utilizzano comunemente la versione idraulica ad alta pressione di una valvola di ritegno zincata di tipo S. Queste valvole proteggono le pompe idrauliche e i motori dai picchi di pressione quando la macchina si spegne o quando i carichi si spostano improvvisamente. Il design compatto si adatta a spazi ristretti e la finitura zincata resiste alla ruggine dovuta all'esposizione alla pioggia e al fango nei cantieri.
I sistemi di distribuzione dell'acqua municipale a volte utilizzano valvole di ritegno a battente zincate più grandi (che potrebbero essere chiamate Tipo S da alcuni produttori) nelle stazioni di pompaggio e nei confini delle zone di pressione. Queste installazioni impediscono all'acqua di rifluire attraverso le pompe quando sono spente, proteggendo le apparecchiature e mantenendo zone di pressione adeguate nella rete di distribuzione.
Migliori pratiche di installazione
L'installazione corretta di una valvola di ritegno zincata Tipo S inizia con la conferma della direzione del flusso. Ogni valvola di ritegno ha una freccia modellata o stampata sul corpo che mostra in che direzione dovrebbe fluire il fluido. Installandolo al contrario, la valvola rimane sempre chiusa, bloccando completamente il sistema.
La valvola può essere installata con qualsiasi orientamento (orizzontale, verticale o angolato), ma per il modello Tipo S è spesso preferita l'installazione verticale con flusso verso l'alto perché la gravità aiuta la corretta sede dello stantuffo durante la chiusura. Nei percorsi orizzontali, assicurarsi che vi sia un supporto adeguato su entrambi i lati della valvola per evitare che lo stress del tubo si trasferisca al corpo della valvola.
Le connessioni filettate necessitano di un sigillante adeguato, ma evitare di inserire nastro o composto all'interno della valvola dove potrebbero interferire con le parti mobili. Per le installazioni di valvole di ritegno zincate filettate di tipo S, utilizzare nastro in PTFE o un sigillante per tubi compatibile con il fluido. Non stringere eccessivamente le connessioni filettate perché ciò potrebbe rompere il corpo della valvola, soprattutto con la costruzione in ghisa.
Le connessioni flangiate richiedono una coppia uniforme dei bulloni seguendo uno schema a stella per garantire che la guarnizione sia posizionata correttamente. La finitura zincata sulle facce della flangia deve essere sufficientemente liscia per la sigillatura della guarnizione, ma la zincatura ruvida potrebbe richiedere una leggera levigatura prima del montaggio. Verifica la compatibilità del materiale della guarnizione sia con il fluido che con la temperatura di esercizio della valvola di ritegno zincata Tipo S.
Requisiti di manutenzione
Un'ispezione regolare mantiene la valvola di ritegno zincata Tipo S in modo affidabile. Per i primi sei mesi dopo l'installazione, i controlli mensili aiutano a individuare tempestivamente eventuali problemi di installazione. Successivamente, per la maggior parte delle applicazioni, le ispezioni trimestrali sono generalmente sufficienti. Durante le ispezioni, cercare segni di perdite attorno al corpo della valvola, rumori insoliti durante il funzionamento o cambiamenti nella pressione del sistema che potrebbero indicare problemi alla valvola.
Le parti interne di una valvola di ritegno zincata Tipo S possono sporcarsi di detriti provenienti dal sistema di tubazioni. L'installazione di un filtro o filtro a monte (per le applicazioni idrauliche si consiglia una filtrazione da 15 micron) impedisce alle particelle solide di intasare lo stantuffo o di raccogliersi sotto la sede della valvola. Questa semplice aggiunta può prolungare significativamente la durata della valvola e ridurre le esigenze di manutenzione.
Se noti colpi d'ariete o forti suoni di chiusura, la valvola potrebbe essere sovradimensionata per la portata o la pressione di apertura potrebbe essere impostata su un valore troppo basso. La regolazione del precarico della molla (se il design della valvola lo consente) o la sostituzione della valvola con una di dimensioni diverse possono risolvere questi problemi. Perdite persistenti oltre la sede della valvola di solito significano che dei detriti sono bloccati sulla superficie di tenuta o che la sede è usurata e deve essere sostituita.
Il rivestimento esterno zincato richiede una manutenzione minima, ma se sulla superficie si forma ruggine bianca (macchie di conservazione umida), pulirla e lasciare asciugare completamente la valvola. Questo prodotto bianco della corrosione è ossido di zinco e, sebbene sembri cattivo, in realtà protegge l'acciaio sottostante. La vera corrosione fino al metallo base appare come ruggine rossa o marrone e indica che il rivestimento di zinco ha ceduto in quel punto.
Confronto delle opzioni dei materiali
Quando si decide tra una valvola di ritegno zincata Tipo S e altri materiali, i fattori principali sono il costo e la resistenza alla corrosione. L’acciaio zincato si colloca nella via di mezzo: costa circa il 40% in meno dell’acciaio inossidabile ma fornisce una protezione dalla corrosione molto migliore rispetto all’acciaio al carbonio nudo o alla ghisa.
Le valvole di ritegno in acciaio inossidabile (tipicamente di grado 316 o 304) offrono la migliore resistenza alla corrosione, soprattutto in ambienti chimici o di acqua salata. Gestiscono temperature più elevate senza danneggiare il rivestimento e durano più a lungo in condizioni difficili. Tuttavia, l'acciaio inossidabile costa da 2,5 a 5 volte di più di una valvola di ritegno zincata di tipo S. Per progetti attenti al budget in ambienti industriali di acqua dolce o miti, l'opzione zincata ha più senso dal punto di vista finanziario.
Le valvole di ritegno in bronzo funzionano bene negli impianti idraulici residenziali e dove sono necessarie temperature più elevate, ma sono limitate a pressioni inferiori rispetto a una valvola di ritegno zincata Tipo S. La capacità di 450 bar del design idraulico Tipo S supera di gran lunga ciò che il bronzo può gestire. Anche il bronzo costa di più per valvola, anche se non tanto quanto l’acciaio inossidabile.
Le valvole di ritegno in acciaio nudo o in ghisa costano meno in anticipo ma richiedono verniciatura o altra protezione in ambienti corrosivi. I costi di manutenzione e la durata utile più breve di solito compensano qualsiasi risparmio iniziale. Una valvola di ritegno zincata Tipo S offre un migliore valore a lungo termine nella maggior parte delle situazioni in cui non è richiesta un'estrema resistenza alla corrosione.
Problemi comuni e soluzioni
Si verificano vibrazioni o sbattimenti quando la valvola si apre e si chiude rapidamente a causa delle fluttuazioni di pressione vicino alla soglia della pressione di apertura. Questo problema si verifica spesso quando una valvola di ritegno zincata di tipo S è sovradimensionata rispetto alla portata effettiva. La soluzione è installare una valvola più piccola o aumentare l'impostazione della pressione di apertura se il design della valvola consente la regolazione. In alcuni casi, l'aggiunta di un piccolo orifizio o di una restrizione del flusso a valle può stabilizzare il modello di flusso.
Il colpo d'ariete si manifesta con forti colpi quando la valvola si chiude improvvisamente. Il design dello stantuffo di tipo S generalmente gestisce questa situazione meglio rispetto ai controlli a battente perché la chiusura a molla avviene in modo rapido e fluido. Se il colpo d'ariete persiste, potrebbe essere necessaria una valvola diversa con caratteristiche di chiusura più lente o l'aggiunta di un ammortizzatore del colpo d'ariete nel sistema. Un supporto adeguato del tubo aiuta inoltre a ridurre al minimo il rumore e lo stress derivanti dai picchi di pressione.
Le perdite oltre la sede della valvola consentono il flusso inverso, il che vanifica l'intero scopo di avere una valvola di ritegno. Piccole quantità di perdite (meno di 0,25 cm³/min o circa 5 gocce al minuto) rientrano nelle specifiche accettabili per la maggior parte dei modelli di valvole di ritegno zincate di tipo S. Una perdita eccessiva solitamente significa che dei detriti si sono depositati nella sede, le superfici di tenuta si sono usurate o la molla si è indebolita. La pulizia o la sostituzione dei componenti interni risolve la maggior parte dei problemi di perdite.
Perdite esterne attorno al corpo o alle connessioni indicano un guasto della guarnizione o un alloggiamento rotto. Il serraggio dei bulloni potrebbe impedire piccoli trafilamenti, ma se la perdita persiste, sarà necessario smontare la valvola, ispezionare le superfici di tenuta e sostituire le guarnizioni. Le crepe nel corpo della valvola richiedono la sostituzione completa della valvola perché l'integrità strutturale è compromessa.
Opzioni di mercato e fornitori
Diversi importanti produttori producono valvole di ritegno zincate di tipo S per diversi mercati. Bosch Rexroth, Parker Hannifin e PONAR Wadowice offrono versioni idrauliche di precisione con capacità di alta pressione e dimensioni compatte necessarie per attrezzature mobili e macchinari industriali. Queste aziende forniscono dati tecnici dettagliati e possono aiutare nella scelta della valvola adeguata per applicazioni idrauliche impegnative.
Per le applicazioni idriche e idrauliche, aziende come Watts (incluso il marchio Ames), Mueller e vari produttori cinesi (FCV, Dervos, Neway) producono valvole di ritegno zincate che potrebbero essere designate come Tipo S o codici di serie simili. Queste valvole in genere soddisfano gli standard ANSI/AWWA per il servizio idrico e sono dotate di certificazioni appropriate per la protezione antincendio o l'uso di acqua potabile quando richiesto.
I prezzi variano ampiamente in base alle dimensioni, alla pressione nominale e alle certificazioni. Le piccole unità con valvola di ritegno idraulica zincata di tipo S (porte da 6 mm a 15 mm) potrebbero costare meno di $ 100, mentre i modelli certificati per servizi antincendio da 4 pollici costano da $ 800 a $ 900. Le unità flangiate di grandi dimensioni da 12 pollici possono superare i 5.000 dollari, soprattutto con omologazioni UL o FM. I costi di certificazione e i requisiti di test aumentano significativamente il prezzo rispetto alle valvole industriali non certificate.
Quando acquisti una valvola di ritegno zincata di tipo S, valuta se hai bisogno di un distributore con inventario locale per una consegna rapida o se puoi ordinare direttamente dai produttori per prezzi migliori su quantità maggiori. Anche la qualità del supporto tecnico è importante, soprattutto per le applicazioni idrauliche in cui la corretta selezione influisce sulle prestazioni del sistema e sulla protezione delle apparecchiature.
Fare la scelta giusta
La scelta di una valvola di ritegno zincata di tipo S è sensata quando è necessaria una buona protezione dalla corrosione a un prezzo ragionevole in sistemi che operano a temperature inferiori a 200°C con moderata esposizione chimica. La capacità di alta pressione del design idraulico di tipo S è adatta alle apparecchiature mobili e ai macchinari industriali in cui lo spazio è limitato e i picchi di pressione sono comuni. Per i sistemi idrici, il rivestimento zincato garantisce decenni di servizio in applicazioni che vanno dall'irrigazione alla protezione antincendio.
Tuttavia, una valvola di ritegno zincata di tipo S non è sempre l'opzione migliore. I sistemi ad alta temperatura superiori a 180°F a funzionamento continuo dovrebbero utilizzare acciaio inossidabile. Anche le applicazioni con acqua salata o sostanze chimiche altamente corrosive traggono vantaggio dal passaggio all’acciaio inossidabile, nonostante i costi più elevati. Tubi di dimensioni molto grandi (oltre 12 pollici) potrebbero funzionare meglio con controlli oscillanti in acciaio inossidabile o con rivestimento epossidico piuttosto che con modelli di tipo S zincati.
I fattori chiave nella vostra decisione dovrebbero essere la pressione operativa, l'intervallo di temperatura, la compatibilità dei fluidi e l'esposizione ambientale. Adattare le specifiche della valvola ai requisiti effettivi del sistema anziché specificare eccessivamente per condizioni che non si verificheranno. Una valvola di ritegno zincata di tipo S adeguatamente selezionata fornirà anni di servizio affidabile con una manutenzione minima, proteggendo le pompe e le apparecchiature mantenendo il progetto entro il budget.
Comprendere cosa significa Tipo S nel vostro contesto specifico (stantuffo idraulico o controllo dell'oscillazione della tubazione) aiuta a garantire la scelta della valvola giusta per la vostra applicazione. In caso di dubbi, consultare il produttore o un distributore qualificato che può rivedere i parametri del sistema e consigliare la configurazione della valvola appropriata. Prendersi il tempo per fare la scelta giusta adesso previene errori costosi e tempi di inattività successivi.
