Quando lavori con sistemi idraulici per carichi pesanti, la scelta della giusta valvola di controllo direzionale può creare o distruggere il tuo funzionamento. Il Bosch Rexroth 4WEH 16 J è uno di quei componenti a cui si affidano ingegneri esperti per applicazioni industriali impegnative. Questa valvola si è guadagnata la reputazione grazie alle prestazioni affidabili nelle macchine per lo stampaggio a iniezione, nelle presse per la formatura dei metalli e nelle macchine edili dove i guasti semplicemente non sono un'opzione.

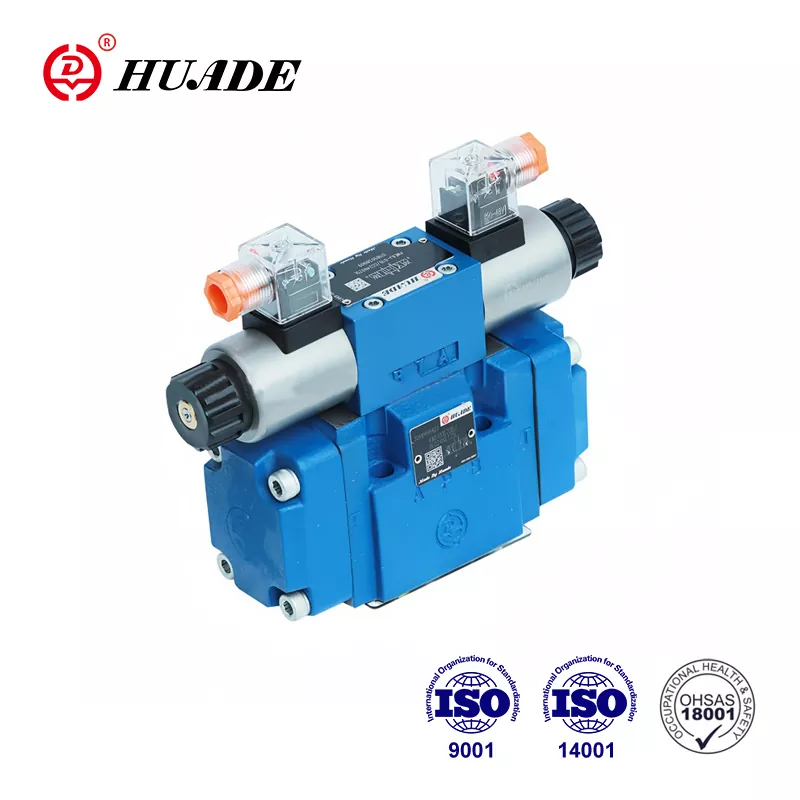

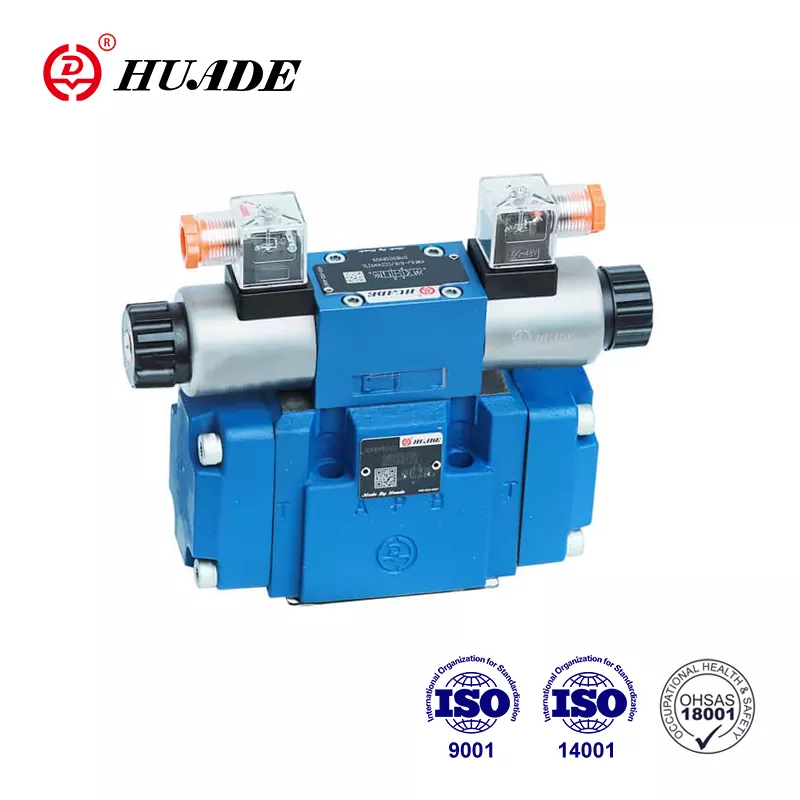

Il 4WEH 16 J rappresenta una configurazione specifica all'interno della serie WEH di Bosch Rexroth di valvole di controllo direzionale pilotate elettroidrauliche. La designazione ti dice parecchio se sai come leggerla. Il "16" indica la dimensione nominale (NG16), che corrisponde agli standard di montaggio CETOP 7. La "J" descrive la funzione della bobina, in particolare un design a centro chiuso a 4 vie e 3 posizioni. Comprendere il significato pratico di queste specifiche ti aiuterà a determinare se questa valvola è adatta alla tua applicazione.
Cosa rende diverso il 4WEH 16 J
La valvola di controllo direzionale 4WEH 16 J funziona utilizzando un sistema di pilotaggio a due stadi. Invece di spostare direttamente la bobina principale con elettromagneti, questa valvola utilizza piccole valvole pilota per controllare la pressione idraulica che sposta la bobina principale più grande. Questo approccio richiede meno energia elettrica controllando al contempo flussi idraulici sostanziali. La versione standard funziona con alimentazione a 24 V CC, rendendola compatibile con la maggior parte dei sistemi di controllo industriale senza richiedere infrastrutture elettriche speciali.
La valvola può gestire pressioni fino a 350 bar nella sua configurazione versione H, che si traduce in circa 5.076 psi. Per quanto riguarda la capacità di flusso, il massimo nominale è di 300 litri al minuto, sebbene le prestazioni effettive dipendano dalla caduta di pressione attraverso la valvola. Queste specifiche collocano la 4WEH 16 J nella categoria delle valvole industriali per carichi pesanti piuttosto che nelle apparecchiature mobili o nelle applicazioni per carichi leggeri.
Il peso è importante quando si pianificano installazioni e procedure di manutenzione. Con un peso di 9,84 chilogrammi (circa 21,7 libbre), la valvola non è qualcosa che sposterai con disinvoltura, ma è gestibile con una corretta manipolazione. La struttura sostanziale contribuisce alla durabilità in ambienti industriali difficili dove vibrazioni, sbalzi di temperatura e contaminazione sono preoccupazioni quotidiane.
La progettazione a centro chiuso e la compatibilità del sistema
La configurazione della bobina "J" definisce il comportamento della valvola di controllo direzionale 4WEH 16 J nella sua posizione neutra. Quando la valvola si trova in posizione centrale senza alcun segnale elettrico applicato, tutte e quattro le porte: P (pressione), A e B (porte di lavoro) e T (serbatoio) - sono bloccate. Questa disposizione a centro chiuso ha uno scopo specifico nei moderni sistemi idraulici.
Le valvole a centro chiuso funzionano eccezionalmente bene con le pompe a cilindrata variabile con compensazione della pressione. Quando la valvola blocca tutte le porte in folle, la pressione del sistema aumenta finché non segnala alla pompa di ridurre il flusso quasi a zero. Ciò impedisce alla pompa di agitare costantemente il fluido attraverso una valvola di sicurezza, che sprecherebbe energia e genererebbe calore eccessivo. In un’era in cui i costi energetici contano e le normative ambientali sono sempre più stringenti, questo vantaggio in termini di efficienza diventa significativo.
Il compromesso implica la complessità della progettazione del sistema. I sistemi a centro chiuso richiedono particolare attenzione ai picchi di pressione durante la commutazione della valvola. Quando la valvola di controllo direzionale 4WEH 16 J passa dal centro bloccato alla posizione di funzionamento, l'apertura improvvisa può creare transitori di pressione. Gli ingegneri in genere risolvono questo problema tramite inserti di strozzamento (identificati dai codici "B" nel sistema di ordinazione) o aggiungendo valvole di scarico esterne che rispondono più velocemente dello scarico del sistema principale.
Come funziona effettivamente l'operazione in due fasi
Il progetto pilotato del 4WEH 16 J prevede due distinte fasi di controllo. Il primo stadio è costituito da una piccola valvola pilota tipo WE6 controllata da solenoidi a perno bagnato. Quando si eccita un solenoide, si sposta la valvola pilota, dirigendo la pressione pilota dalla porta X alle camere di controllo alle estremità della bobina principale. Questa pressione pilota supera le molle di centraggio e sposta la bobina principale per collegare i percorsi di flusso appropriati.
La seconda fase è il movimento principale della bobina stessa. Quando la pressione pilota si accumula nella camera di controllo, spinge contro l'area della bobina, generando una forza sufficiente per spostare la bobina contro le molle di centraggio e qualsiasi forza di pressione che agisce sulla bobina. La bobina principale apre quindi le connessioni tra le porte: da P ad A con B a T o da P a B con A a T, a seconda del solenoide energizzato.
Questa disposizione a due stadi richiede una pressione pilota compresa tra 5 e 12 bar per funzionare correttamente. L'alimentazione pilota proviene generalmente dalla pressione del sistema principale attraverso passaggi interni, sebbene sia possibile specificare un'alimentazione pilota esterna per alcune applicazioni. Il tempo di commutazione è di circa 100 millisecondi, un valore più lento rispetto alle valvole ad azione diretta ma accettabile per la maggior parte dei macchinari industriali in cui i tempi di ciclo sono misurati in secondi anziché in millisecondi.
Requisiti elettrici e opzioni di controllo
Le configurazioni standard della valvola di controllo direzionale 4WEH 16 J utilizzano solenoidi da 24 V CC, designati come G24 nel codice di ordinazione. Il design del solenoide con perno bagnato fa sì che la bobina sia a diretto contatto con il fluido idraulico, il che aiuta con il raffreddamento ma richiede che la bobina sia sigillata rispetto al fluido. Questi solenoidi in genere assorbono da 1,5 a 2 A quando eccitati, rappresentando un carico elettrico modesto che la maggior parte dei PLC e dei sistemi di controllo gestiscono facilmente.
La valvola offre funzionalità di comando manuale opzionale, codificata come N9 nella posizione 11 del sistema di ordinazione. Questo attuatore manuale di tipo nascosto consente ai tecnici di spostare manualmente la valvola durante la messa in servizio, la risoluzione dei problemi o le situazioni di emergenza. Non lo urterai accidentalmente durante il normale funzionamento, ma è accessibile quando ne hai bisogno. Questa funzionalità si rivela preziosa quando si configurano nuovi sistemi o si diagnosticano problemi senza eseguire i controlli elettrici.
I collegamenti elettrici seguono gli standard DIN EN 175301-803 nella configurazione K4, utilizzando connettori separati per ciascun solenoide. Questa disposizione offre flessibilità nel cablaggio e semplifica la risoluzione dei problemi poiché è possibile scollegare i singoli solenoidi senza influenzare gli altri. Alcune applicazioni potrebbero specificare stili di connettore alternativi a seconda della configurazione del quadro elettrico e dei requisiti di protezione ambientale.
Valori di pressione e limiti di prestazione
La pressione operativa massima per le porte P, A e B raggiunge 350 bar quando si ordina la versione H. Le versioni standard hanno una pressione nominale di 280 bar, che copre ancora la maggior parte delle applicazioni industriali. La porta del serbatoio (T) funziona generalmente a pressioni più basse, spesso solo pochi bar sopra quella atmosferica, a meno che non si abbia a che fare con contropressione da lunghe linee di ritorno o posizioni elevate del serbatoio.
Questi valori di pressione rappresentano limiti operativi continui, non picchi momentanei. Quando la valvola di controllo direzionale 4WEH 16 J cambia posizione, i transitori di pressione possono superare i valori stazionari del 50% o più per brevi periodi. Una corretta progettazione del sistema prevede valvole di sicurezza impostate al 10-15% sopra la pressione operativa massima per catturare questi transitori prima che danneggino i componenti. La valvola stessa può sopportare picchi di pressione occasionali che superano i valori nominali, ma un funzionamento prolungato al di sopra dei valori nominali ridurrà la durata.
La capacità di flusso interagisce con la pressione in modi importanti per le applicazioni reali. La portata nominale di 300 l/min presuppone specifici valori di caduta di pressione attraverso la valvola. Se utilizzi portate inferiori, la caduta di pressione diminuisce. Spingi verso il flusso massimo e la caduta di pressione aumenta, il che significa che la pompa deve generare una pressione più elevata per superare sia la resistenza della valvola che il carico. Le curve di flusso del produttore mostrano queste relazioni ed è necessario consultarle quando si dimensionano le pompe e si stima l'efficienza del sistema.
Considerazioni sul montaggio e sull'installazione
La valvola di controllo direzionale 4WEH 16 J segue gli standard ISO 4401-07-07-0-05, che garantisce la compatibilità con le superfici di montaggio CETOP 7. Questa standardizzazione significa che è possibile sostituire potenzialmente valvole di produttori diversi senza riprogettare il collettore di montaggio, anche se è necessario verificare che tutte le specifiche corrispondano prima di tentare le sostituzioni. La disposizione dei bulloni di montaggio, la posizione delle porte e le dimensioni complessive dell'involucro seguono gli standard di settore in vigore da decenni.
L'installazione richiede attenzione a diversi fattori oltre al semplice fissaggio della valvola a un collettore. La configurazione dell'alimentazione pilota, indicata dalla posizione 12 nel codice di ordinazione, determina il modo in cui l'olio pilota e di scarico fluiscono attraverso il sistema. La configurazione predefinita utilizza l'alimentazione pilota esterna e lo scarico esterno, che isola i passaggi interni della valvola dalla contropressione nella linea del serbatoio. Questa configurazione funziona meglio per le applicazioni in cui la linea del serbatoio potrebbe vedere una pressione elevata da altri componenti.
Configurazioni alternative includono alimentazione pilota interna con drenaggio esterno (codice E) o alimentazione e drenaggio completamente interni (codice ET). L'opzione completamente interna semplifica l'impianto idraulico ma rende la valvola sensibile alla contropressione nella linea del serbatoio. Se la pressione della linea del serbatoio supera alcuni bar, può interferire con il funzionamento del pilota e causare un cambio lento o incompleto. La maggior parte degli ingegneri preferisce configurazioni con drenaggio esterno (porta a Y) per applicazioni critiche in cui l'affidabilità conta più dell'impianto idraulico semplificato.
Compatibilità di temperatura e fluidi
L'intervallo della temperatura operativa va da -20°C a +80°C per i materiali di tenuta standard. Questa gamma copre la maggior parte degli ambienti industriali, anche se le installazioni estremamente fredde potrebbero richiedere sistemi di riscaldamento o composti di tenuta alternativi. Il limite superiore di 80°C rappresenta la temperatura di funzionamento continuo. Brevi escursioni a 90°C o leggermente superiori non danneggeranno immediatamente la valvola, ma temperature elevate prolungate accelerano il degrado della tenuta e aumentano le perdite interne.
La valvola di controllo direzionale 4WEH 16 J è dotata di serie di guarnizioni NBR (gomma nitrilica), adatte per oli idraulici a base di petrolio come i gradi HL e HLP. Se la vostra applicazione prevede fluidi resistenti al fuoco, esteri sintetici o funzionamento a temperature più elevate, è necessario specificare le guarnizioni FKM (fluoroelastomero) utilizzando il codice V in posizione 14. FKM gestisce temperature fino a 120°C e resiste a una gamma più ampia di sostanze chimiche, sebbene costi di più e possa avere caratteristiche di deformazione a compressione diverse.
La pulizia del fluido influisce direttamente sulla durata della valvola. Gli spazi ridotti tra bobina e foro (tipicamente 5-15 micrometri) fanno sì che le particelle contaminanti possano causare attaccamento, usura eccessiva o funzionamento irregolare. Livelli di pulizia target ISO 4406 16/13 o superiori, che richiedono una filtrazione nell'intervallo di 10 micrometri con rapporti beta pari a 75 o superiori. L'analisi regolare dell'olio aiuta a individuare i problemi di contaminazione prima che causino guasti.
Comprensione dei metodi di centratura della bobina
Le configurazioni standard della valvola di controllo direzionale 4WEH 16 J utilizzano il centraggio a molla, il che significa che le molle meccaniche spingono la bobina indietro nella posizione neutra quando si diseccitano entrambi i solenoidi. Questo approccio fornisce un centraggio affidabile e un posizionamento positivo senza richiedere energia elettrica continua. Le molle generano una forza sufficiente per superare l'attrito e qualsiasi squilibrio di pressione residuo, garantendo che la bobina raggiunga la posizione centrale anche se il sistema non è perfettamente simmetrico.
Il centraggio idraulico, indicato dal codice H in posizione 05, utilizza la pressione pilota invece delle molle per mantenere la bobina centrata. Questa opzione è adatta alle applicazioni con carichi ad inerzia elevata in cui il centraggio della molla potrebbe consentire alla bobina di spostarsi leggermente sotto forze transitorie. Il centraggio idraulico fornisce un posizionamento più rigido e una migliore resistenza ai carichi d'urto, sebbene richieda la presenza della pressione pilota affinché il centraggio funzioni. Se si perde la pressione pilota con il centraggio idraulico, la bobina potrebbe non tornare al centro in modo affidabile.
La scelta tra centraggio a molla e idraulico comporta dei compromessi. Il centraggio a molla offre semplicità e funziona anche durante le sequenze di spegnimento del sistema. Il centraggio idraulico fornisce una migliore stabilità della posizione sotto carichi dinamici ma aggiunge una dipendenza dalla disponibilità della pressione pilota. La maggior parte delle applicazioni industriali utilizza il centraggio a molla, a meno che caratteristiche specifiche del carico non richiedano la maggiore stabilità del centraggio idraulico.
Affrontare le dinamiche di commutazione e i picchi di pressione
Il tempo di commutazione di 100 millisecondi della valvola di controllo direzionale 4WEH 16 J riflette il funzionamento pilota a due stadi. Questo ritardo include il tempo necessario allo spostamento della valvola pilota, all'accumulo della pressione pilota nella camera di controllo e allo spostamento della spola principale nella nuova posizione. Anche se 100 millisecondi sembrano veloci in termini umani, rappresentano diverse centinaia di giri per un motore che funziona a 1.800 giri al minuto o un movimento sostanziale per un cilindro che funziona ad alta velocità.
Durante questo intervallo di commutazione, la pressione può aumentare poiché i percorsi del flusso si chiudono prima che i nuovi percorsi si aprano completamente. La gravità dipende dalle dinamiche del sistema, tra cui la portata della pompa, la capacità dell'accumulatore e l'inerzia del carico. Gli ingegneri utilizzano diverse tecniche per gestire questi transitori. Gli inserti di strozzamento con codici come B12 (orifizio da 1,2 mm) limitano il flusso durante il cambio, rallentando la transizione e riducendo i picchi di pressione. Le valvole antishock esterne, impostate appena al di sopra della normale pressione operativa, possono aprirsi brevemente per assorbire i transitori.
Un altro approccio prevede la regolazione delle caratteristiche della valvola pilota utilizzando i codici S o S2 nella posizione 13 del sistema di ordinazione. Queste modifiche alterano la geometria della valvola pilota per cambiare la velocità con cui si accumula la pressione pilota, il che influisce sulla velocità di spostamento della bobina principale. Uno spostamento più lento riduce i picchi di pressione ma aumenta il tempo di ciclo. Trovare il giusto equilibrio richiede test con la tua applicazione specifica e molti ingegneri iniziano con configurazioni standard prima di aggiungere modifiche se i transitori si rivelano problematici.
Confronto con tipi di valvole alternativi
La valvola di controllo direzionale 4WEH 16 J compete con diverse alternative nel mercato delle valvole industriali. Eaton Vickers offre la serie DG5V-8-H, che utilizza il montaggio CETOP 7 (chiamato dimensione 8 nella nomenclatura Vickers) e gestisce valori di pressione simili. Anche la serie D41VW di Parker e le valvole D66x di Moog si rivolgono allo stesso ambito applicativo. Ogni produttore offre caratteristiche e caratteristiche prestazionali leggermente diverse.
I valori di portata variano a seconda del produttore, in parte a causa dei diversi standard di valutazione. Alcuni produttori indicano il flusso massimo a cadute di pressione inferiori, il che rende le loro specifiche più impressionanti ma non riflette le prestazioni reali. Quando si confrontano le valvole, è necessario esaminare le curve di flusso effettive alla pressione di esercizio anziché fare affidamento esclusivamente sui numeri di flusso massimo. La portata di 300 l/min del 4WEH 16 J è conservativa e raggiungibile nelle applicazioni tipiche.
I tempi di consegna rappresentano una considerazione pratica. Il 4WEH 16 J può avere tempi di consegna che si estendono fino a 21 settimane per alcune configurazioni, il che richiede una pianificazione anticipata e potenzialmente il mantenimento di ricambi critici nell'inventario. I fornitori alternativi potrebbero offrire tempi di consegna più brevi e la qualificazione delle fonti di backup ha senso per le applicazioni critiche per la produzione. Assicurati solo che le valvole sostitutive soddisfino tutte le specifiche, comprese le dimensioni di montaggio, la capacità di flusso, i valori di pressione e le caratteristiche di risposta.
Requisiti di manutenzione e durata utile
Una corretta manutenzione prolunga notevolmente la durata della valvola di controllo direzionale 4WEH 16 J. I cambi regolari dell'olio e dei filtri impediscono l'accumulo di contaminazione negli spazi ristretti tra bobina e foro. La maggior parte dei sistemi idraulici beneficia del cambio dell'olio ogni 2.000-4.000 ore di funzionamento, sebbene le condizioni operative e i risultati dell'analisi dell'olio dovrebbero guidare il programma effettivo.
L'usura delle guarnizioni rappresenta il principale fattore limitante la durata delle valvole idrauliche. Man mano che le guarnizioni si degradano, le perdite interne aumentano, determinando un funzionamento lento, una riduzione dell'efficienza e infine il completo fallimento dello spostamento. Le guarnizioni NBR durano tipicamente da 10.000 a 20.000 ore in olio pulito a temperature moderate. Le guarnizioni FKM possono durare più a lungo, in particolare a temperature elevate dove l'NBR si degraderebbe rapidamente. Osservare l'aumento dei tempi di cambio o la deriva del cilindro indica l'usura delle guarnizioni e suggerisce imminenti necessità di manutenzione.
Sono disponibili kit di guarnizioni (codice articolo R900306345 per alcune configurazioni) che includono tutti i componenti soggetti a usura. La ricostruzione di una valvola richiede condizioni di lavoro pulite, strumenti adeguati e attenzione alla pulizia. Molte aziende preferiscono sostituire le valvole di ricambio ricostruite durante l'orario di produzione e ricostruire le valvole guaste durante i periodi di manutenzione programmata. Questo approccio riduce al minimo i tempi di inattività e garantisce che i tecnici possano dedicare il tempo necessario per una corretta pulizia e ispezione.
Risoluzione dei problemi comuni
Quando la valvola di controllo direzionale 4WEH 16 J non si sposta o si sposta in modo incompleto, esistono diverse cause potenziali. Iniziare dal lato elettrico verificando che i solenoidi ricevano tensione e corrente adeguate. Un multimetro può confermare la tensione sul connettore e la misurazione della corrente verifica che la bobina non sia aperta o in corto. L'azionamento manuale (N9) consente di verificare se la valvola può spostarsi meccanicamente anche se il controllo elettrico non funziona.
Una pressione pilota insufficiente provoca un cambio lento o incompleto. Misurare la pressione sulla porta X per verificare che rientri nell'intervallo 5-12 bar. Una bassa pressione pilota potrebbe derivare da un filtro pilota ostruito, da restrizioni nelle linee di alimentazione pilota o da problemi con la valvola pilota stessa. Un'elevata contropressione della linea del serbatoio (con configurazioni di scarico interno) può anche ridurre la pressione pilota effettiva opponendosi al segnale pilota.
L'adesione correlata alla contaminazione di solito si presenta come problemi intermittenti o valvole che si spostano in una direzione ma non nell'altra. Se sospetti una contaminazione, controlla la pulizia dell'olio ed esamina i filtri per individuare eventuali detriti insoliti. A volte è possibile liberare una valvola bloccata energizzando ripetutamente i solenoidi e picchiettando delicatamente il corpo della valvola con un martello morbido, sebbene ciò fornisca solo un sollievo temporaneo. Per una riparazione permanente diventa necessaria un'adeguata pulizia o sostituzione.
Considerazioni sui costi e strategia di approvvigionamento
Il prezzo di mercato per la valvola di controllo direzionale 4WEH 16 J varia generalmente da $ 1.300 a $ 2.000 a seconda della configurazione, della quantità e del fornitore. Opzioni personalizzate come guarnizioni speciali, centraggio idraulico o caratteristiche di risposta modificate spingono i prezzi verso la fascia più alta. Gli acquisti in grandi quantità spesso garantiscono sconti e stabilire un rapporto con un distributore può migliorare sia i prezzi che i tempi di consegna.
I tempi di consegna prolungati per alcune configurazioni implicano la necessità di pianificare attentamente l'approvvigionamento. Per le applicazioni critiche per la produzione, tenere una valvola di riserva in magazzino ha senso nonostante il costo di capitale. Calcola il costo dei tempi di inattività della tua attività: se una singola ora di produzione persa supera il costo di una valvola di ricambio, il business case per l'inventario diventa semplice. Alcune operazioni mantengono un pool di valvole ricostruite che vengono ruotate durante il servizio come sostituzioni preventive.
Le opzioni di pagamento variano in base al fornitore e alla regione. Alcuni distributori in mercati come l'India offrono piani EMI (rata mensile equivalente) che distribuiscono il costo nel tempo, il che può aiutare nella gestione del flusso di cassa. I termini standard potrebbero essere di 30 o 60 giorni netti. Per ordini di grandi dimensioni o rapporti continuativi, è opportuno negoziare termini di pagamento favorevoli come parte del pacchetto di valore totale.
Best practice per l'integrazione dei sistemi
L'integrazione della valvola di controllo direzionale 4WEH 16 J in un sistema idraulico richiede attenzione a diversi fattori oltre alla valvola stessa. Il design a centro chiuso funziona meglio con pompe a cilindrata variabile che possono ridurre il flusso in risposta alla pressione del sistema. Le pompe a cilindrata fissa richiedono un flusso continuo attraverso una valvola di sicurezza in folle, che spreca energia e genera calore. Se sei bloccato con una pompa fissa, valuta se un design con valvola a centro aperto potrebbe funzionare meglio.
La progettazione del collettore influisce sulle prestazioni e sulla facilità di manutenzione. Portare la valvola direttamente su un collettore semplifica l'impianto idraulico ma rende più complessa la sostituzione della valvola poiché è necessario svuotare il collettore e interrompere più connessioni. Alcuni modelli utilizzano piastre sandwich o sottopiastre che consentono di rimuovere la valvola mantenendo altri collegamenti idraulici. Il compromesso comporta costi aggiuntivi e un volume di installazione leggermente maggiore.
La protezione del circuito merita un'attenta considerazione. Una valvola di sicurezza ad azione diretta in parallelo alla valvola di controllo direzionale 4WEH 16 J può catturare i transitori di pressione più velocemente della valvola di sicurezza del sistema principale. Impostare questa valvola antishock a circa 30-50 bar al di sopra della normale pressione operativa in modo che non interferisca con il funzionamento regolare ma si apra rapidamente durante i transitori. La capacità del flusso deve gestire solo brevi picchi, quindi una valvola relativamente piccola funziona bene.
Esempi di applicazioni e casi d'uso
Le macchine per lo stampaggio a iniezione rappresentano un'applicazione comune per la 4WEH 16 J. Queste macchine richiedono un controllo affidabile di grandi cilindri idraulici che forniscono forza di chiusura e pressione di iniezione. Il design a centro chiuso si adatta bene ai sistemi di pompaggio variabile tipicamente utilizzati nelle moderne macchine per lo stampaggio. I tempi di ciclo misurati in secondi si adattano alla velocità di commutazione di 100 millisecondi della valvola senza penalità.
Le presse per la formatura dei metalli utilizzano valvole di controllo direzionale per posizionare i pistoni e controllare le operazioni di formatura. Le applicazioni con presse spesso implicano forze elevate a velocità relativamente basse, il che significa alta pressione ma portate moderate. La pressione nominale di 350 bar della versione H 4WEH 16 J gestisce comodamente questi carichi. La struttura robusta resiste ai carichi d'urto e alle vibrazioni comuni negli ambienti di stampa.
Le attrezzature edili come escavatori e caricatori potrebbero utilizzare queste valvole in determinate applicazioni, sebbene le attrezzature mobili utilizzino più comunemente sistemi di rilevamento del carico con diverse configurazioni di valvole. Le macchine edili fisse come le pompe per calcestruzzo o i movimentatori di materiali possono trarre vantaggio dalle capacità del 4WEH 16 J. La considerazione chiave riguarda l'adattamento delle caratteristiche della valvola al tempo di ciclo dell'applicazione, al profilo di carico e alle condizioni ambientali.
Prendere la decisione finale
Scegliere la valvola di controllo direzionale 4WEH 16 J significa valutare se le sue caratteristiche corrispondono alle vostre esigenze applicative. Il design a centro chiuso, il funzionamento pilota e il montaggio CETOP 7 lo rendono adatto a tipi specifici di sistemi. Se lavori con pompe a cilindrata variabile, hai bisogno di una capacità di pressione elevata e puoi soddisfare i tempi di risposta, questa valvola merita una seria considerazione.
Il sistema dei codici di ordinazione richiede un'attenzione particolare per selezionare la giusta configurazione. La posizione 01 determina la pressione nominale (H per 350 bar), la posizione 10 imposta la tensione (G24 per 24 V CC) e la posizione 12 controlla la configurazione dell'alimentazione pilota. Prendersi del tempo per comprendere questi codici e consultare il supporto tecnico previene errori negli ordini che portano a ritardi e potenziali problemi di compatibilità.
Considera il costo totale di proprietà, non solo il prezzo di acquisto iniziale. Tieni conto dei vantaggi in termini di efficienza energetica derivanti dalla progettazione a centro chiuso, dai requisiti di manutenzione, dalla durata di servizio prevista e dalla disponibilità dei pezzi di ricambio. Una valvola che inizialmente costa di più ma offre una migliore affidabilità e un consumo energetico inferiore spesso si rivela meno costosa nel corso della sua vita utile. Il 4WEH 16 J ha stabilito una comprovata esperienza nelle applicazioni industriali, che riduce il rischio di problemi imprevisti e offre fiducia nelle prestazioni a lungo termine.
