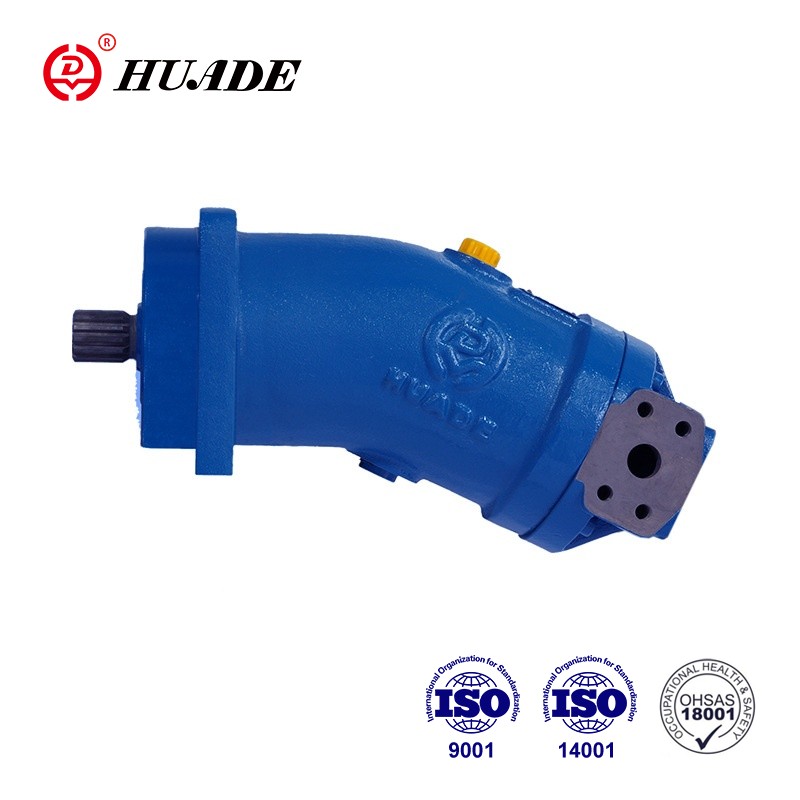

Motore fisso a pistone assiale A2FE Serie 6

Il motore a spostamento fisso a pistone Serie 6 A2FE svolge un ruolo importante nei macchinari industriali. A causa della sua alta velocità, grande produzione di coppia e rapporto potenza-peso, nonché un'elevata efficienza complessiva, è una scelta ideale per molte attrezzature industriali. Le prestazioni di lavoro superiori e stabili del motore A2FE lo rendono la fonte di energia preferita in molte attrezzature e macchinari industriali.

 Parametro del prodotto del motore fisso a pistone assiale A2FE SERIE 6

■ guarnizione dell'albero ... carico di pressione consentito

☑La durata di servizio della tenuta dell'albero è influenzata dalla velocità dell'unità del pistone assiale e dalla pressione di scarico del caso (pressione del caso).

☑La pressione differenziale media di 2 bar tra il caso e la pressione ambientale non può essere superata per duratura alla normale temperatura operativa.

☑ Per una pressione differenziale più elevata a velocità ridotta, vedere il diagramma.

Sono consentiti picchi di pressione momentanei (t <0,1 s) fino a 10 bar. La durata di servizio del sigillo dell'albero diminuisce con un aumento della frequenza dei picchi di pressione.

☑ La pressione del caso deve essere uguale o superiore all'ambiente

■ Direzione del flusso

■ Gamma di velocità

☑ nessun limite alla velocità minima nmin. Se è necessaria l'uniformità del movimento, la velocità NMIN non deve essere inferiore a 50 giri / min. Vedere la tabella dei valori per la massima velocità.

■ cuscinetto di lunga durata

☑ dimensioni 250.355

☑ Per una lunga durata e utilizzare con fluidi idraulici HF. Dimensioni esterne identiche come motore con cuscinetti standard. È possibile la successiva conversione in cuscinetti di lunga durata.

Si consiglia di essere consigliato la porta e il lavaggio del caso tramite la porta u.

■ Porte

Porti	Porto per	Diagramma
A, b T	Porta di lavoro Porta di scarico

Funzionalità del prodotto e applicazione del motore fisso a pistone assiale A2FE SERIE 6

Caratteristiche:

Motor HD-A2FE Dimensioni 28 ~ 355 Serie 6

Pressione nominale 400 barre massima pressione 450 bar

■ Motore plug-in fisso con gruppo rotativo a pistone conico assiale di asse piegato

Progettazione, per unità idrostatiche in circuiti aperti e chiusi.

■ Integrazione di vasta portata nel cambio meccanico a causa del montaggio incassato

flangia situata al centro della custodia (estremamente che risparmia spazio

costruzione)

■ Dimensioni piccole, alta efficienza totale, unità completa, assemblato e assemblato

Testato, facile da installare, semplicemente collegarsi al cambio meccanico, no

Specifiche di configurazione da osservare durante l'installazione

Applicazione:

Il motore a spostamento fisso a pistone assiale ad asse piegato A2FE può essere utilizzato in macchinari di costruzione, stazioni di pompaggio idraulico, piattaforme di perforazione, macchine per la saldatura, attrezzature per la produzione di carta, macchinari stradali e altre attrezzature per fornire supporto elettrico stabile e affidabile per il funzionamento di queste attrezzature.
