Quando il tuo sistema idraulico inizia a funzionare male, il colpevole è spesso una valvola di controllo direzionale usurata. Se lavori con apparecchiature Bosch Rexroth, probabilmente hai già incontrato la serie 4WE6. Queste valvole sono cavalli di battaglia nell'idraulica industriale, ma non durano per sempre. Capire come sostituire correttamente una valvola direzionale Rexroth 4WE6 può farti risparmiare tempo, denaro e molta frustrazione.
Il distributore Rexroth 4WE6 è quello che viene chiamato un distributore a cursore elettromagnetico. Controlla il flusso del fluido idraulico nel sistema, indirizzandolo dove deve andare. Quando questa valvola si guasta, l'attrezzatura potrebbe rifiutarsi di muoversi, rispondere lentamente o comportarsi in modo imprevedibile. Prima di affrettarti a ordinare una sostituzione, vale la pena capire con cosa hai a che fare e quali opzioni sono disponibili per sostituire la tua valvola direzionale Rexroth 4WE6.
Conoscere il distributore Rexroth 4WE6 Nozioni di base
La valvola direzionale Rexroth 4WE6 appartiene ad una famiglia di valvole standardizzate note come valvole dimensione 6 o NG6. Questo dimensionamento segue lo standard ISO 4401-03-02-0-05, comunemente indicato come D03 o CETOP 3 nel settore. Questa standardizzazione è in realtà una buona notizia quando è necessario sostituire una valvola direzionale Rexroth 4WE6 perché significa che lo schema di montaggio è universale. Qualsiasi valvola che soddisfi questo standard verrà fissata fisicamente sulla stessa sottopiastra.
Tuttavia, la compatibilità fisica è solo l'inizio quando si sostituisce una valvola direzionale Rexroth 4WE6. Il numero di modello della valvola ti dice tutto sulla sua funzione. Prendiamo il modello comune R900561274, che ha la designazione 4WE6D6X/EG24N9K4. Ogni parte di questo codice significa qualcosa di specifico. Il "4WE6" indica che si tratta di una valvola direzionale a quattro vie di dimensione 6. La "D" rappresenta il simbolo della bobina, che definisce il modo in cui il fluido scorre attraverso la valvola in diverse posizioni. "EG24" indica che funziona con alimentazione CC a 24 volt, mentre "N9K4" indica che ha un comando manuale e utilizza un connettore K4.
Conoscere correttamente questi dettagli è più importante di quanto si possa pensare quando si sostituisce una valvola direzionale Rexroth 4WE6. Una valvola con la configurazione errata della bobina non instrada correttamente il fluido, anche se è fissata correttamente. Allo stesso modo, collegare una bobina CC da 24 volt a un'alimentazione CA da 110 volt la distruggerà immediatamente. Quando si sostituisce una valvola direzionale Rexroth 4WE6 è necessario che corrisponda esattamente a queste specifiche.
La valvola direzionale Rexroth della serie 4WE6 sopporta pressioni fino a 350 bar e portate fino a 80 litri al minuto. Non si tratta di numeri piccoli, per questo il distributore Rexroth 4WE6 è così diffuso nelle applicazioni industriali. Il progetto utilizza quello che viene chiamato un solenoide bagnato ad alta potenza, il che significa che la bobina elettromagnetica è circondata da fluido idraulico. Questo design facilita il raffreddamento e fornisce alla valvola direzionale Rexroth 4WE6 la forza sufficiente per superare la contaminazione che potrebbe causare attaccamenti.
Perché la vostra valvola direzionale Rexroth 4WE6 si guasta
Prima di sostituire una valvola direzionale Rexroth 4WE6 è utile capire perché si è guastata. Il problema più comune con la valvola direzionale Rexroth 4WE6 è l'inceppamento della spola. La bobina della valvola si muove all'interno di un foro lavorato con precisione con giochi misurati in micron. Quando la contaminazione entra in questo spazio, agisce come carta vetrata, aumentando l'attrito fino a quando il solenoide non riesce più a generare forza sufficiente per spostare la bobina.
Negli impianti che utilizzano una valvola direzionale Rexroth 4WE6 le impurità provengono da diverse fonti. A volte è sporco entrato durante la manutenzione. Più spesso si tratta di particelle metalliche derivanti dall'usura in altre parti del sistema o di depositi derivanti dal fluido idraulico degradato. Queste particelle si depositano tra la bobina e il foro, bloccando il meccanismo. Quando ciò accade, la valvola direzionale Rexroth 4WE6 potrebbe non spostarsi, spostarsi lentamente o rimanere bloccata in una posizione.
Un'altra modalità di guasto della valvola direzionale Rexroth 4WE6 è la perdita interna. Man mano che gli agenti contaminanti si fanno strada oltre le superfici della bobina, rigano le superfici di precisione. Queste sgorbie creano percorsi in cui il fluido può fuoriuscire internamente, riducendo l'efficienza del sistema e causando il movimento lento dei componenti o la perdita di forza di tenuta. Una volta che si verificano rigature nella valvola direzionale Rexroth 4WE6, la pulizia non risolverà il problema. La valvola deve essere sostituita.
Anche con la valvola direzionale Rexroth 4WE6 si verificano guasti elettrici, anche se meno frequentemente. Le bobine del solenoide possono guastarsi a causa di surriscaldamento, rottura dell'isolamento o contaminazione che provoca cortocircuiti. Durante il funzionamento la temperatura corporea del distributore Rexroth 4WE6 non deve superare i 115°C. Se le bobine continuano a bruciarsi, c'è qualcos'altro che non va nel sistema.
Ecco un aspetto fondamentale che a molti non sfugge: se si sostituisce una valvola direzionale Rexroth 4WE6 senza risolvere il problema di contaminazione, la nuova valvola si guasterà altrettanto rapidamente. La valvola direzionale Rexroth 4WE6 non è la malattia; è un sintomo. Il sistema di filtraggio deve innanzitutto mantenere il fluido idraulico sufficientemente pulito da impedire alle particelle di raggiungere la valvola. Le raccomandazioni del settore suggeriscono di mantenere la pulizia a NAS 1638 classe 9 o superiore, con un rapporto beta del filtro di almeno 75 per particelle da 10 micron.
Le vostre opzioni per sostituire la valvola direzionale Rexroth 4WE6
Quando arriva il momento di sostituire un distributore Rexroth 4WE6, le strade da percorrere sono diverse. La scelta più sicura è ordinare esattamente il ricambio OEM da Bosch Rexroth. Per un modello standard di valvola direzionale Rexroth 4WE6 come 4WE6D6X/EG24N9K4, aspettatevi di pagare tra $ 379 e $ 418. Non è economico, ma avrai la compatibilità garantita e il supporto del produttore originale.
Il prezzo spinge molte persone a cercare alternative quando sostituiscono una valvola direzionale Rexroth 4WE6 e sono disponibili opzioni legittime. Lo standard D03 significa che altri produttori producono valvole compatibili con la valvola direzionale Rexroth 4WE6. Parker offre la serie D1VW, Vickers ha la linea DG4V-3S e aziende come Huade Hydraulics effettuano sostituzioni dirette a prezzi significativamente più bassi, a volte da $ 34 a $ 100 per i modelli base.
Queste alternative possono funzionare bene quando si sostituisce una valvola direzionale Rexroth 4WE6, ma richiedono un'attenta verifica. Solo perché una valvola soddisfa lo standard di montaggio D03 non significa che sia un sostituto immediato per la valvola direzionale Rexroth 4WE6. È necessario abbinare la funzione della bobina, verificare le specifiche elettriche, confermare che il materiale della guarnizione sia compatibile con il fluido e verificare che il solenoide abbia potenza sufficiente. Diversi produttori utilizzano strutture leggermente diverse e queste piccole differenze sono importanti quando si sostituisce una valvola direzionale Rexroth 4WE6.
Ad esempio, se il tuo distributore Rexroth originale 4WE6 ha un cursore "D", devi trovare l'equivalente nel catalogo di un'altra marca. La D1VW20BNJW di Parker è generalmente considerata equivalente alla valvola direzionale Rexroth 4WE6 modello 4WE6D6X/EG24N9K4, mentre Vickers offre la DG4V-3S-2A-MU-H60 come versione. Questi riferimenti incrociati sono punti di partenza, non garanzie. Prima di impegnarti con un marchio alternativo per sostituire la tua valvola direzionale Rexroth 4WE6, contatta il loro supporto tecnico per verificare la corrispondenza.
Prestare particolare attenzione se il numero di modello della valvola direzionale Rexroth 4WE6 termina con i codici "SO" o presenta specifiche insolite. Questi indicano modifiche personalizzate che potrebbero includere orifizi speciali, velocità della molla uniche o bobine modificate. Per queste unità di valvole direzionali Rexroth 4WE6, l'utilizzo dei ricambi OEM è solitamente l'unica scelta sicura. Le tabelle dei riferimenti incrociati generici coprono solo le configurazioni standard.
Il processo di sostituzione della valvola direzionale Rexroth 4WE6
La sostituzione di un distributore Rexroth 4WE6 non è meccanicamente complicata, ma richiede attenzione ai dettagli. Iniziare pulendo accuratamente la superficie di montaggio della sottopiastra. Qualsiasi sporco o detriti qui può impedire una corretta sigillatura e causare perdite. La superficie di montaggio deve essere liscia, con una rugosità media di 0,8 micrometri o migliore.
Quando si avvita la nuova valvola direzionale Rexroth 4WE6, utilizzare la coppia corretta: 4 Nm più o meno 1 Nm. Troppo lento e potrebbe fuoriuscire; troppo stretto e si rischia di rompere il corpo della valvola o di danneggiare la sottopiastra. Se la valvola direzionale Rexroth 4WE6 utilizza grani di posizionamento, assicurarsi che siano posizionati correttamente prima di serrare i bulloni.
I collegamenti elettrici meritano un'attenzione particolare quando si sostituisce una valvola direzionale Rexroth 4WE6. Lo standard del connettore K4 utilizza una configurazione a tre pin: due per l'alimentazione e uno per la terra protettiva. Assicurati che il cavo non sia sotto tensione. Il primo punto di pressacavo deve trovarsi entro 150 millimetri dal punto in cui il cavo entra nel connettore. Se lavori con unità di valvole direzionali Rexroth 4WE6 dotate di due solenoidi, ricorda che solo uno alla volta deve essere eccitato. L'attivazione simultanea di entrambi può danneggiare la valvola.
Dopo aver sostituito la valvola direzionale Rexroth 4WE6 arriva un passaggio che molte persone saltano e che in seguito causa problemi. È necessario spurgare l'aria dal sistema. Il design del solenoide bagnato fa sì che le camere della bobina si riempiano di fluido idraulico. Se l'aria rimane intrappolata in questi spazi, ciò influisce sul tempo di risposta della valvola e può causare un comportamento irregolare. Eseguire il sistema attraverso diversi cicli completi, spostando la valvola avanti e indietro per far uscire l'aria dal circuito.
Testare l'installazione prima di rimettere la macchina in pieno funzionamento dopo aver sostituito la valvola direzionale Rexroth 4WE6. Verificare la presenza di perdite esterne attorno ai bulloni di montaggio e alle connessioni delle porte. Verificare che la valvola si sposti correttamente in entrambe le direzioni e ritorni nella posizione neutra quando viene diseccitata. Se la vostra valvola direzionale Rexroth 4WE6 è dotata di comando manuale, verificate che funzioni correttamente. Presta attenzione a eventuali rumori o vibrazioni insoliti che potrebbero indicare un problema.
Fate durare la vostra nuova valvola direzionale Rexroth 4WE6
Dopo aver sostituito una valvola direzionale Rexroth 4WE6, la vostra attenzione dovrebbe spostarsi sulla prevenzione. Il modo migliore per prolungare la durata della vostra valvola direzionale Rexroth 4WE6 è mantenere pulito il fluido idraulico. Ciò significa molto più che semplicemente modificare i filtri nei tempi previsti. È necessario monitorare attivamente le condizioni del fluido.
Implementare il campionamento e l'analisi regolari del fluido dopo aver sostituito una valvola direzionale Rexroth 4WE6. I test rileveranno la contaminazione prima che raggiunga livelli tali da danneggiare i componenti. Se l'analisi mostra un aumento del numero di particelle, trovare la fonte. Qualcosa nel tuo sistema si sta usurando o la contaminazione sta entrando dall'esterno. Risolvi il problema invece di limitarti a filtrare più duramente.
Controlla regolarmente gli elementi del filtro e modificali in base alle condizioni, non solo alle date del calendario. Un manometro differenziale sul filtro ti dirà quando si sta intasando. Non aspettare fino all'apertura della valvola di bypass, scaricando il fluido non filtrato nuovamente nel sistema dove potrebbe danneggiare la valvola direzionale Rexroth 4WE6.
Anche per la valvola direzionale Rexroth 4WE6 è importante il controllo della temperatura. I sistemi idraulici generano calore e il calore degrada il fluido più velocemente. Se il tuo sistema si surriscalda costantemente, potresti aver bisogno di un raffreddamento migliore. Monitorare la temperatura del corpo della valvola, soprattutto in corrispondenza delle bobine del solenoide. Temperature prossime a 115°C suggeriscono che la valvola direzionale Rexroth 4WE6 lavora troppo o che la bobina non è adattata correttamente all'applicazione.
Considerare di tenere a portata di mano una valvola direzionale Rexroth 4WE6 di riserva, soprattutto per le apparecchiature critiche. Una valvola direzionale Rexroth 4WE6 sullo scaffale costa meno dei tempi di inattività che dovrai affrontare in attesa della consegna quando una valvola si guasta inaspettatamente. Ciò è particolarmente vero se si utilizzano ricambi OEM Rexroth con tempi di consegna da quattro a sei settimane.
Documenta ciò che installi quando sostituisci una valvola direzionale Rexroth 4WE6. Annota il numero esatto del modello, il fornitore, la data e qualsiasi osservazione sulle condizioni della vecchia valvola. Queste informazioni diventano preziose quando avrai bisogno di parti in futuro o quando dovrai risolvere problemi simili.
Costi e tempi di sostituzione della valvola direzionale Rexroth 4WE6
Il costo totale per la sostituzione di una valvola direzionale Rexroth 4WE6 non comprende solo il prezzo della valvola. È necessario tenere conto dei tempi di inattività, della manodopera e delle potenziali modifiche al sistema. Se stai acquistando parti OEM della valvola direzionale Rexroth 4WE6, pianifica un tempo di consegna da quattro a sei settimane a meno che non paghi un extra per la spedizione rapida. Marchi alternativi come Huade in genere spediscono più velocemente, spesso entro due o tre settimane, il che può avere importanza quando le apparecchiature non funzionano.
I costi di manodopera variano in base all'accessibilità quando si sostituisce una valvola direzionale Rexroth 4WE6. La sostituzione di una valvola montata su un collettore facilmente raggiungibile potrebbe richiedere un'ora. Uno sepolto in profondità in una macchina potrebbe richiedere uno smontaggio significativo, trasformando un semplice cambio di valvola in un progetto di più giorni. Considerare il tempo necessario per un corretto spurgo del sistema e per i successivi test.
Quando si sostituisce una valvola direzionale Rexroth 4WE6 è necessario un compromesso tra costi e rischi. Le parti OEM eliminano i problemi di compatibilità ma costano di più. I marchi alternativi possono risparmiare dal 20 al 30%, ma richiedono un maggiore lavoro di verifica in anticipo. Per le applicazioni non critiche, il risparmio potrebbe valere lo sforzo aggiuntivo. Per le apparecchiature in cui un guasto comporta significative perdite di produzione o rischi per la sicurezza, il premio OEM rappresenta un'assicurazione economica.
Pensate anche al quadro più ampio quando sostituite una valvola direzionale Rexroth 4WE6. Se la contaminazione ha ucciso la tua valvola, sostituirla semplicemente non risolverà nulla. È necessario aggiornare la filtrazione, il che comporta un aumento dei costi adesso ma un risparmio di denaro a lungo termine proteggendo tutti i componenti idraulici, non solo la valvola direzionale.
Quando ottenere l'aiuto di un esperto
Alcune situazioni richiedono assistenza professionale piuttosto che gestire da soli la sostituzione. Se il vostro sistema di valvole direzionali Rexroth 4WE6 utilizza valvole con codici di ordinazione speciali o configurazioni personalizzate, contattate Rexroth o un distributore qualificato. Possono verificare le specifiche e procurarsi le parti corrette. Cercare di sostituire sulla base di informazioni parziali spesso finisce male.
Se hai sostituito una valvola direzionale Rexroth 4WE6 ma i problemi persistono, c'è qualcos'altro che non va. Continuare a scambiare le valvole non risolverà un problema a livello di sistema. Uno specialista idraulico può diagnosticare se si tratta di problemi di pressione, problemi di flusso o guasti elettrici che influiscono sul funzionamento della valvola.
Per apparecchiature critiche o di valore elevato che utilizzano la valvola direzionale Rexroth 4WE6, l'installazione professionale potrebbe valere il costo. Tecnici esperti portano conoscenze e strumenti specializzati che garantiscono che la sostituzione venga eseguita correttamente la prima volta. Possono anche individuare i problemi correlati prima che causino guasti.
Avanti con il vostro distributore Rexroth 4WE6
Per sostituire con successo una valvola direzionale Rexroth 4WE6 è necessario comprendere con cosa si sta lavorando, scegliere il ricambio giusto, installarlo correttamente e affrontare le condizioni che hanno causato il guasto originale. Lo standard D03 offre opzioni quando si sostituisce una valvola direzionale Rexroth 4WE6, ma esercitare saggiamente tali opzioni significa studiare attentamente specifiche e compatibilità.
La valvola direzionale Rexroth 4WE6 è solo uno dei componenti di un sistema idraulico. La sua affidabilità dipende dalla pulizia del fluido, dalla corretta alimentazione elettrica, dalla corretta installazione e dall'applicazione appropriata. Quando affronti la sostituzione come parte della manutenzione complessiva del sistema piuttosto che come sostituzione di componenti isolati, vedrai risultati migliori e una maggiore durata della tua attrezzatura.

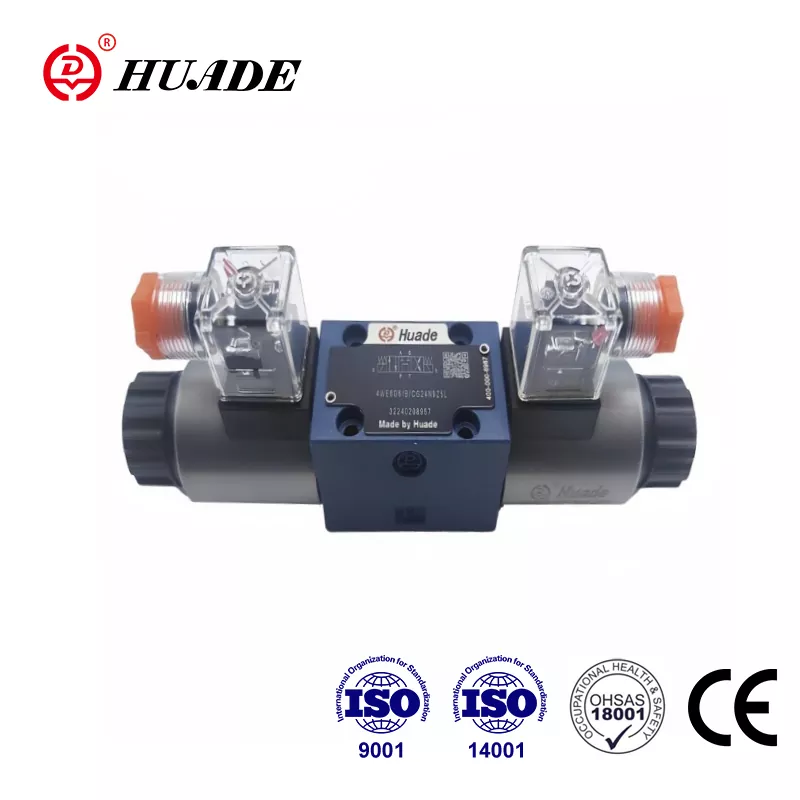

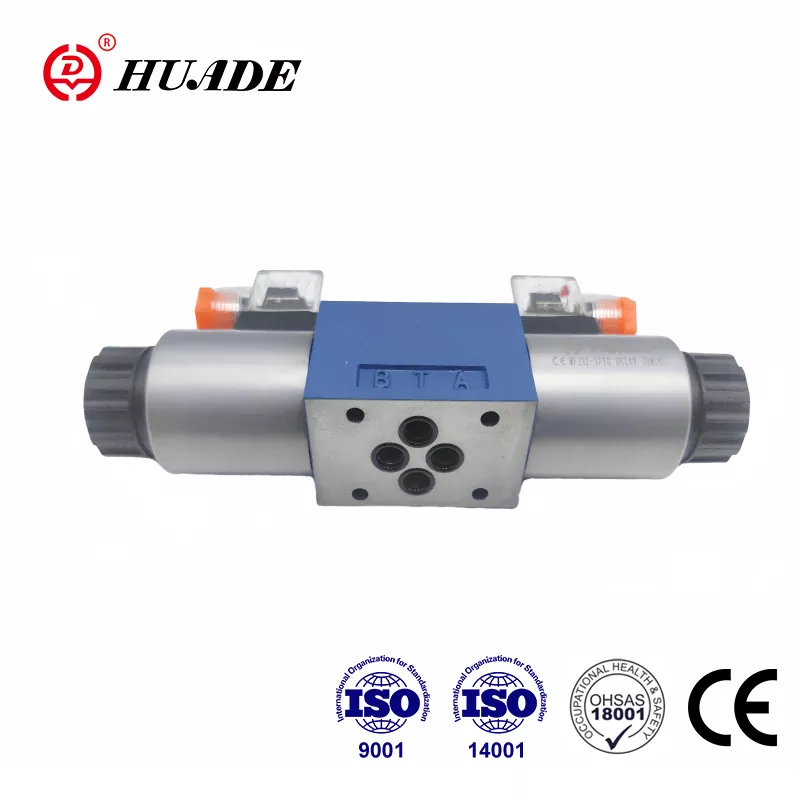

Sia che si scelgano ricambi OEM per valvole direzionali 4WE6 Rexroth o alternative qualificate di Huade o di altri produttori, la chiave è corrispondere esattamente alle specifiche e mantenere il sistema correttamente in seguito. Fallo e la tua valvola direzionale Rexroth sostitutiva 4WE6 ti garantirà anni di servizio affidabile.
