Hai mai visto un camion della spazzatura lavorare e ti sei chiesto:"Come fa a sapere prima sollevare il contenitore e poi ribaltarlo perfettamente?"O forse hai visto i robot di fabbrica lavorare in sequenza perfetta e hai pensato:"Cosa li rende così coordinati?"
La risposta potrebbe sorprenderti: spesso si tratta di un dispositivo semplice ma geniale chiamato valvola di sequenza della pressione. E alla fine di questa guida, capirai esattamente come questi "cervelli meccanici" fanno funzionare il nostro mondo senza intoppi.

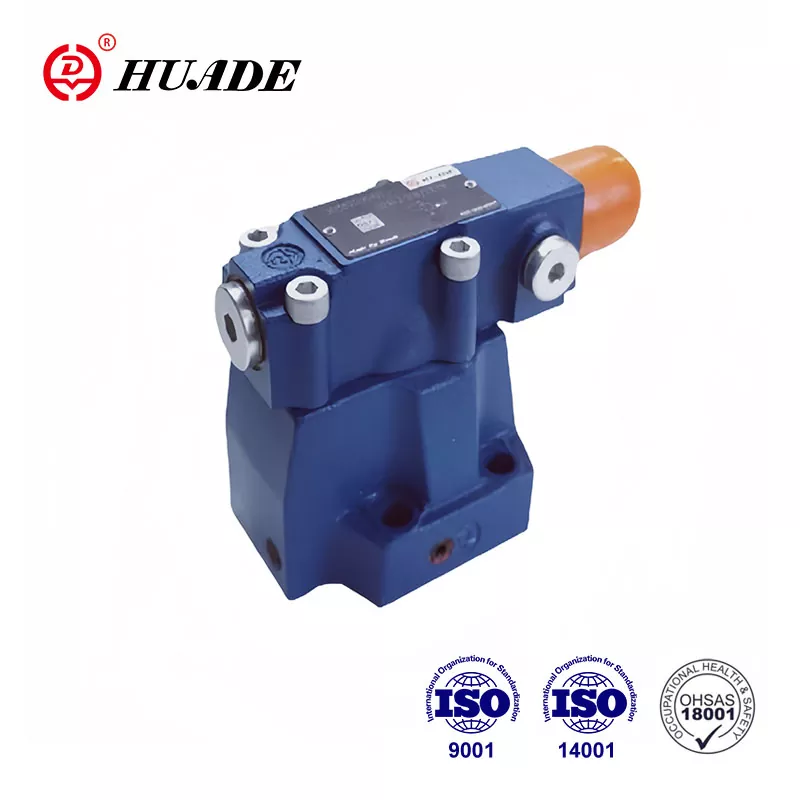

Cos'è una valvola di sequenza della pressione? (La risposta semplice)
Una valvola di sequenza della pressione (parte divalvola di controllo della pressionesistemi) è come asemaforo intelligente per impianti idraulici. Proprio come un semaforo controlla quando le auto possono circolare, questa valvola controlla quando le diverse parti di una macchina possono iniziare a funzionare.
Ecco l'idea chiave:Rimane chiuso (luce rossa) finché la pressione non raggiunge un livello specifico, quindi si apre (luce verde) per consentire il flusso del fluido idraulico al componente successivo. Ciò crea un sequenziamento automatico senza la necessità di computer o controlli elettrici.
Esempio rapido:
Pensa a preparare un panino al burro di arachidi:
Passaggio 1:Preparare il pane (azione primaria)
Aspettare:Assicurarsi che il pane sia posizionato correttamente
Passaggio 2:Aggiungere il burro di arachidi (azione secondaria)
Una valvola di sequenza della pressione fa la stessa cosa per le macchine: assicura che la fase 1 sia completamente completata prima che inizi la fase 2.
Perché le vostre macchine hanno bisogno di valvole di sequenza della pressione
Ti chiedi perché non possiamo lasciare che tutto accada in una volta? Ecco perché è importante il corretto sequenziamento:
Senza il controllo della sequenza, ci sarebbe il caos. Immagina se la trasmissione della tua auto provasse a cambiare marcia mentre il motore si stava ancora avviando o se una stampante 3D iniziasse a stampare prima che il letto fosse riscaldato. Questo è esattamente ciò che accade nei sistemi idraulici senza un'adeguata sequenza.
Il caso aziendale (perché gli ingegneri li adorano):
Zero elettricità richiesta- Funziona in ambienti esplosivi dove l'elettronica fallisce
Affidabilità a prova di proiettile- Meno parti significano meno guasti (durata tipica: oltre 10 anni)
Risparmio sui costi- Può sostituire sistemi PLC da 5.000 dollari con una valvola da 200 dollari
Semplicità di manutenzione- La maggior parte dei tecnici può ripararli con strumenti di base
Domanda vera:Preferiresti fidarti di un programma per computer o di un semplice dispositivo meccanico in un ambiente sporco e ad alta pressione? Gli ingegneri più esperti scelgono sempre la meccanica.
Come funziona una valvola di sequenza della pressione?
Il principio di funzionamento è in realtà abbastanza semplice:
Il processo di base:
Inizia l'azione primaria- Il primo cilindro o motore inizia a funzionare
La pressione aumenta- Una volta completata la prima azione, il fluido smette di muoversi e la pressione aumenta
La valvola si apre- Una volta che la pressione raggiunge il set point (come 400 PSI), la valvola di sequenza si apre
Inizia l'azione secondaria- Il fluido fluisce al secondo cilindro o motore
Pensatela come una diga in un fiume. La diga (valvola di sequenza) trattiene l'acqua finché il livello dell'acqua (pressione) non diventa sufficientemente alto. Poi apre le porte per far defluire l'acqua a valle.
Parti principali (cosa c'è dentro):
Corpo valvola- L'alloggiamento principale (come una casa)
Primavera- Imposta la "pressione di innesco" (come una serratura)
Vite di regolazione- Il tuo quadrante della pressione (come un termostato)
Porta di scarico esterna- Mantiene le letture accurate (come un foro di scarico della pressione)
Per un consiglio:Il drenaggio esterno è fondamentale: senza di esso, la contropressione può ingannare la valvola facendola aprire nel momento sbagliato. Specificare sempre lo scarico esterno nella progettazione del sistema.
Tipi di valvole di sequenza idraulica: quale ti serve?
Confusi su quale tipologia scegliere? Ecco la ripartizione che ti salverà da errori costosi.
[Confronta con altritipi di valvole di controllo della pressione]
1. Valvole di sequenza idrauliche ad azione diretta
Pensatelo come:Una semplice porta a molla
Tempo di risposta:Velocissimo (2-10 millisecondi)
Intervallo di pressione:Tipicamente fino a 5.000 PSI
Costo:Conveniente ($50-$300)
Ideale per:Piccole apparecchiature mobili, applicazioni a ciclo rapido
Svantaggio:Può essere "nervoso" ad alte pressioni
2. Valvole di sequenza della pressione pilotate
Pensatelo come:Un sofisticato sistema a due stadi
Tempo di risposta:Più lento ma costante (≈100 millisecondi)
Intervallo di pressione:Fino a 10.000+ PSI
Costo:Investimento maggiore ($200-$1.500)
Ideale per:Grandi presse industriali, lavorazioni di precisione
Vantaggio:Stabilità solida come la roccia in condizioni variabili
Quale dovresti scegliere?Se hai bisogno di velocità e semplicità, scegli l'azione diretta. Se hai bisogno di precisione e gestisci flussi elevati, la risposta è quella pilotata.
Applicazioni delle valvole di sequenza della pressione: dove le troverete in funzione
Sei curioso di sapere dove funzionano effettivamente queste valvole? Sono ovunque: probabilmente li incontri ogni giorno senza saperlo.
Produzione e attrezzature industriali
Centri di lavoro CNC:Bloccare il pezzo → iniziare a tagliare → ritrarre gli utensili
Stampaggio ad iniezione:Chiudere lo stampo → iniettare la plastica → espellere la parte
Presse idrauliche:Posizionare il materiale → applicare pressione → rilasciare ed espellere
Applicazioni per macchinari mobili
Camion della spazzatura:Sollevare il contenitore → ribaltare e scaricare → tornare in posizione
Attrezzature da costruzione:Distribuire gli stabilizzatori → sollevare il carico → ritrarre il braccio
Macchine agricole:Sollevare l'attrezzo → innestare la PTO → avviare il funzionamento
Sistemi specializzati
Comando cilindro telescopico:Estendere le sezioni nella sequenza corretta per un funzionamento regolare
Sistemi idraulici multistadio:Coordina più attuatori senza controlli elettronici
Lo schema?Ogni volta che vedi un'attrezzatura idraulica fare le cose in perfetto ordine, è probabile che ci sia una valvola di sequenza che orchestra lo spettacolo.
In cosa differisce una valvola di sequenza della pressione dalle altre valvole?
È facile confondere le valvole di sequenza della pressione con altre valvole simili. Ecco come distinguerli.
[Scopri di più sufunzioni della valvola di sicurezza]
Valvola di sequenza e valvola di sicurezza
| Caratteristica | Valvola di sequenza | Valvola di sfogo |
|---|---|---|
| Scopo | Controlla l'ordine delle operazioni | Protegge il sistema dall'alta pressione |
| Stato predefinito | Chiuso | Chiuso |
| Quando si apre | Alla pressione impostata per avviare l'azione successiva | Solo quando la pressione diventa troppo alta |
| Dove va il fluido | Al prossimo attuatore | Torniamo al carro armato |
Valvola di sequenza vs. valvola di riduzione
| Caratteristica | Valvola di sequenza | Valvola di riduzione |
|---|---|---|
| Stato predefinito | Normalmente chiuso | Normalmente aperto |
| Cosa monitora | Pressione di ingresso | Pressione di uscita |
| Scopo | Avvia l'operazione successiva | Limitare la pressione a valle |
Guida alla scelta della valvola di sequenza idraulica: farlo bene la prima volta
Stanco di indovinare quale valvola funzionerà? Ecco il processo di selezione passo dopo passo:
Passaggio 1: conosci i requisiti di sistema
Pressione massima del sistema:La valvola deve gestire il 25% al di sopra della pressione massima
Portata circuito secondario:Calcolare i GPM necessari (la valvola deve gestire il 20% in più)
Precisione richiesta:±50 PSI per uso generale, ±10 PSI per lavori di precisione
Il tempo di risposta è necessario:Veloce (<50ms) o stabile (>100ms)
Fase 2: verifica della realtà ambientale
Poniti queste domande:
Qual è l'intervallo di temperatura? (Le guarnizioni standard funzionano da -10°F a +200°F)
Quanto è sporco l'ambiente? (Considerare la resistenza alla contaminazione)
Che tipo di fluido idraulico? (Petrolio, sintetico, di origine biologica?)
Qualche problema relativo all'atmosfera esplosiva? (Potrebbe richiedere certificazioni speciali)
Passaggio 3: calcola il dimensionamento della valvola
Formula semplice per la capacità di flusso:
Cv richiesto = Portata (GPM) ÷ √(Perdita di carico nella valvola)
Esempio:Necessità di flusso secondario di 20 GPM con perdita di carico disponibile di 100 PSI Cv = 20 ÷ √100 = 2.0
Per un consiglio:Dimensionare sempre la valvola del 20-30% più grande di quanto calcolato per evitare di funzionare alla massima capacità.
Suggerimenti per l'installazione della valvola di sequenza della pressione: evitare errori costosi
Pronto per l'installazione ma hai paura di sbagliare? Segui queste linee guida testate sul campo:
Parametri di configurazione critici
Impostare il calcolo della pressione:Carico primario + margine di sicurezza 50-100 PSI
Coordinamento valvola di sicurezza:Impostare la valvola di sicurezza su 150-200 PSI sopra la valvola di sequenza
Collegamento scarico esterno:Collegare sempre al serbatoio (non collegare mai questa porta!)
Orientamento di montaggio:Seguire le specifiche del produttore (di solito qualsiasi posizione OK)
Sequenza di installazione che funziona
Controllo pre-installazione:Verificare tutte le porte e le connessioni
Montare la valvola:Utilizzare specifiche di coppia adeguate (tipicamente 15-25 piedi-libbre per i raccordi)
Impostare la pressione iniziale:Inizia dal basso, aggiustalo verso l'alto durante il test
Ciclo di prova:Eseguire diversi cicli completi prima della regolazione finale
Sintonizzare:Regolare la pressione impostata per prestazioni ottimali
Errore comune da principiante:Impostazione iniziale della pressione troppo alta. Inizia sempre dal basso e aumenta: è più facile aumentare la pressione che riparare l'attrezzatura danneggiata.
Risoluzione dei problemi della valvola di sequenza: risoluzione rapida dei problemi
Il sistema non sequenzia correttamente? Ecco la tabella di marcia diagnostica:
Problema n. 1: l'azione secondaria non si avvia
Sintomi:Il cilindro primario completa la corsa, ma quello secondario non si attiva mai
Diagnosi rapida:Controllare il manometro del sistema durante il completamento della corsa primaria
Soluzioni (in ordine di probabilità):
Ridurre la pressione di regolazione della valvola di sequenza
Liberare la linea di scarico ostruita
Sostituire la molla debole o rotta
Verificare che la valvola di sicurezza non si apra troppo presto
Problema n. 2: attivazione secondaria prematura
Sintomi:Entrambe le azioni cercano di accadere simultaneamente
Cause profonde:Impostare la pressione su un valore troppo basso OPPURE picchi di pressione imprevisti
Strategia fissa:Aumentare la pressione impostata con incrementi di 25 PSI fino al raggiungimento della sequenza corretta
Problema n. 3: funzionamento irregolare o rumoroso
Cosa ascolterai/vedrai:Chiacchiere, vibrazioni, ciclicità inconsistente
I soliti sospetti:Fluido contaminato, aria nel sistema, componenti interni usurati
Piano d'azione:
Controllare la pulizia del fluido (dovrebbe essere ISO 18/16/13 o migliore)
Spurgare l'aria da tutti i punti più alti
Se i problemi persistono, ricostruire o sostituire la valvola
Suggerimento diagnostico di emergenza:Se stai perdendo tempo di produzione, bypassa temporaneamente la valvola di sequenza e azionala manualmente mentre ordini i pezzi.
Manutenzione della valvola di sequenza della pressione: massimizza il tuo investimento
Vuoi evitare tempi di inattività imprevisti? Queste strategie di manutenzione manterranno le vostre valvole in funzione per decenni:
La routine di ispezione di 90 giorni
Controllo visivo:Cercare perdite esterne, corrosione, raccordi allentati
Verifica della pressione:Confermare che la pressione impostata non abbia subito variazioni (tolleranza di ±25 PSI)
Analisi dei fluidi:Controllare i livelli di contaminazione e le condizioni del fluido
Conteggio ciclico:Tieni traccia delle operazioni per la pianificazione della manutenzione predittiva
Attività di manutenzione annuale
Lavaggio completo del sistema:Sostituire i filtri e il fluido idraulico
Calibrazione della valvola:Ripristinare le pressioni alle specifiche originali
Ispezione della tenuta:Controllare l'usura prima che si guastino in modo catastrofico
Test delle prestazioni:Verificare i tempi di risposta e l'accuratezza della pressione
Realtà del budget di manutenzione:Spendere 200 dollari all'anno per la manutenzione preventiva consente in genere di risparmiare oltre 2.000 dollari in riparazioni di emergenza e perdita di produzione.
Suggerimento intelligente per la manutenzione:Mantenere una valvola di riserva configurata e pronta. Quando sorgono problemi, sostituisci le valvole e ricostruisci l'unità guasta offline: tempi di inattività minimi, massima produttività.
Tendenze tecnologiche delle valvole di sequenza: cosa verrà dopo
Ti chiedi se le valvole di sequenza diventeranno obsolete? Ecco cosa sanno gli addetti ai lavori del settore:
Integrazione della valvola di sequenza intelligente
Sensori IoT:Monitorare i cicli, la temperatura e la deriva della pressione
Analisi predittiva:L'intelligenza artificiale prevede i guasti con 30-60 giorni di anticipo
Diagnostica remota:Controlla lo stato delle valvole dal tuo telefono
Realtà dei costi:Le valvole intelligenti costano 2-3 volte di più ma possono ridurre i costi di manutenzione del 40%
Materiali e design avanzati
Tecnologia di nanorivestimento:Prolunga la durata della guarnizione del 300-500%
Corpi valvola in composito:Peso più leggero, migliore resistenza alla corrosione
Interni a basso attrito:Riduce le perdite di energia del 15-25%
Il dibattito tra elettronica e meccanica
Vantaggi del controllo elettronico:Infinitamente programmabile, preciso, ricco di dati
Vantaggi della valvola meccanica:Nessuna programmazione necessaria, funziona senza alimentazione, risoluzione dei problemi più semplice
Realtà del settore:Anche se l’elettronica avanza, le valvole di sequenza meccaniche mantengono una forte quota di mercato in:
Applicazioni sensibili ai costi
Ambienti pericolosi
Luoghi remoti senza alimentazione affidabile
Sistemi semplici in cui l'elettronica aggiunge complessità inutili
In conclusione:Le valvole di sequenza della pressione non andranno da nessuna parte: si stanno evolvendo per essere più intelligenti pur rimanendo meccanicamente affidabili.
I tuoi prossimi passi: mettere in pratica questa conoscenza
Pronti a specificare, installare o risolvere i problemi di una valvola di sequenza della pressione? Ecco il tuo piano d'azione:
Per i progettisti di sistema:
Calcola le tue esigenzeutilizzando le formule di dimensionamento fornite
Scegli il tipo di valvolain base alle esigenze di velocità e precisione
Specificare lo scarico esterno- non permettere agli appaltatori di risparmiare su questo
Pianificare l'accesso all'adeguamento- I tecnici ti ringrazieranno più tardi
Per le squadre di manutenzione:
Inizia la routine di ispezione di 90 giorniimmediatamente
Pezzi di ricambio comuni in stock(molle, guarnizioni, viti di regolazione)
Documentare le pressioni attualmente impostateprima che vadano alla deriva
Operatori ferroviaririconoscere i primi segnali di allarme
Per gli strumenti di risoluzione dei problemi:
Controlla sempre prima le nozioni di base- pressione, livello del fluido, condizione del filtro
Tieni un manometro a portata di manoper una diagnosi rapida
Ricorda la regola del drenaggio esterno- risolve il 60% dei problemi relativi alle valvole di sequenza
Domande sulla tua applicazione specifica?La maggior parte dei produttori di valvole offre supporto tecnico applicativo gratuito: approfitta della loro esperienza.
Pensiero finale:La migliore valvola di sequenza è quella adeguatamente selezionata, installata correttamente e sottoposta a regolare manutenzione. Padroneggia questi fondamenti e non avrai mai più misteriosi problemi di sequenziamento.
