Ti sei mai chiesto come fa la tua casa ad avere una pressione dell'acqua costante anche se il sistema idrico della città funziona a pressioni molto più elevate? O come le fabbriche mantengono le loro apparecchiature al sicuro da pericolosi picchi di pressione? Le valvole di riduzione della pressione (PRV) sono gli eroi non celebrati che lavorano 24 ore su 24, 7 giorni su 7 dietro le quinte.Cos'è una valvola riduttrice di pressione?

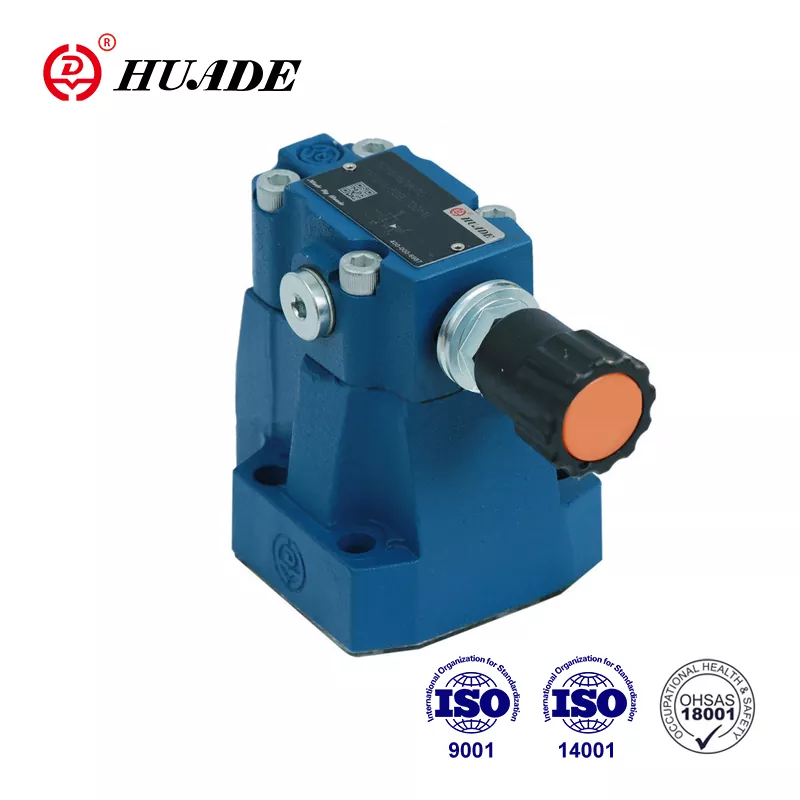

Una valvola riduttrice di pressione è un tipo speciale di valvola che abbassa automaticamente la pressione elevata dell'acqua o del gas a un livello più sicuro e stabile. Consideratelo come un "guardiano" della pressione che protegge i tubi, gli elettrodomestici e le apparecchiature da eventuali danni.
Analogia semplice:Immagina di provare a riempire un delicato bicchiere con l'acqua proveniente da una potente manichetta antincendio. Senza un modo per ridurre quell'intensa pressione, frantumaresti il vetro all'istante. Un PRV funziona come un ugello intelligente che regola automaticamente il flusso d'acqua per riempire delicatamente il bicchiere, indipendentemente dalla pressione esercitata dietro di esso.
Perché abbiamo bisogno di valvole di riduzione della pressione?
I motivi principali per cui utilizziamo i PRV includono:
- Sicurezza:L'alta pressione può causare lo scoppio dei tubi o il guasto pericoloso delle apparecchiature
- Protezione dell'attrezzatura:Evita che apparecchi e macchinari costosi vengano danneggiati
- Stabilità del processo:Garantisce prestazioni costanti nei processi produttivi e industriali
- Conservazione dell'acqua:Previene gli sprechi mantenendo livelli di pressione ottimali
- Risparmio energetico:Riduce i costi energetici ottimizzando l’efficienza del sistema
Come funziona una valvola riduttrice di pressione?
Il principio di base alla base di tutte le PRV è sorprendentemente semplice: utilizzano la pressione a valle (di uscita) per controllare quanto la valvola si apre o si chiude.
Il processo di base
- L'alta pressione entra nella valvola dal lato a monte (ingresso)
- Un meccanismo di rilevamento (come una molla e un diaframma) monitora la pressione di uscita
- La valvola regola automaticamente la sua apertura in base a questo feedback
- Una pressione costante e più bassa fluisce verso il sistema
È come avere un assistente intelligente che controlla costantemente la pressione dell'acqua e la regola perfettamente senza che tu debba fare nulla.
Componenti chiave
Ogni PRV ha queste parti principali:
- Corpo valvola:L'alloggiamento principale che contiene tutti i componenti
- Membrana o pistone:Rileva la pressione di uscita e si muove per controllare la valvola
- Primavera:Fornisce la forza che imposta il livello di pressione desiderato
- Vite di regolazione:Consente di modificare l'impostazione della pressione di uscita
- Sede e disco della valvola:Le parti che effettivamente controllano il flusso
Tipi di valvole di riduzione della pressione
Non tutti i PRV sono uguali. Esistono due categorie principali, ciascuna con i propri punti di forza:
1. PRV ad azione diretta (caricati a molla)
Questi sono il tipo più semplice e più comune che troverai nella maggior parte delle case e delle piccole imprese.
Come funzionano:Una molla spinge contro una membrana che controlla direttamente l'apertura della valvola in base alla pressione in uscita.
Ideale per:
- Sistemi idrici residenziali
- Piccole applicazioni commerciali
- Configurazioni semplici in cui l'elevata precisione non è fondamentale
Pro:
- Meno costoso
- Facile da installare e mantenere
- Risposta rapida ai cambiamenti di pressione
- Molto affidabile
Contro:
- La pressione può "abbassarsi" (diminuire) all'aumentare del flusso
- Meno precisi dei tipi pilotati
- Capacità di flusso limitata
2. PRV pilotati
Questi sono i cavalli da lavoro pesanti utilizzati in applicazioni più grandi e impegnative.
Come funzionano:Una piccola valvola "pilota" controlla una valvola principale più grande, utilizzando la pressione di ingresso per aiutare a regolare grandi flussi con grande precisione.
Ideale per:
- Sistemi idrici comunali
- Grandi processi industriali
- Applicazioni che richiedono alta precisione
- Sistemi con richieste di flusso ampiamente variabili
Pro:
- Controllo della pressione molto preciso
- Caduta di pressione minima
- Gestire flussi molto più grandi
- Prestazioni migliori con esigenze diverse
Contro:
- Più costoso
- Più complesso (più parti che possono usurarsi)
- Richiede maggiore esperienza in materia di manutenzione
Applicazioni comuni: dove troverai PRV
I riduttori di pressione sono ovunque una volta che sai cosa cercare:
A casa tua
- Protezione scaldabagno:Previene i danni causati dall'elevata pressione dell'acqua cittadina
- Sicurezza dell'apparecchio:Protegge lavatrici, lavastoviglie e fabbricatori di ghiaccio
- Impianti idraulici:Garantisce una pressione dell'acqua confortevole su rubinetti e docce
Sistemi idrici comunali
- Zone di pressione distrettuale:Riduce le elevate pressioni di trasmissione per i quartieri
- Punti di ingresso dell'edificio:Riduce la pressione della rete pubblica
- Protezione antincendio:Mantiene la pressione adeguata per i sistemi di irrigazione
Applicazioni industriali
- Sistemi a vapore:Riduce il vapore ad alta pressione a livelli utilizzabili per il riscaldamento e i processi
- Lavorazione chimica:Mantiene pressioni precise per reazioni e apparecchiature
- Petrolio e gas:Controlla le pressioni nelle condutture e nelle apparecchiature di trattamento
- Produzione:Garantisce una pressione costante per utensili e attrezzature pneumatici
Casi di studio nel mondo reale: PRV in azione
Caso di studio 1: Il disastro del caffè da 50.000 dollari
Un torrefattore di caffè specializzato a Seattle ha scoperto l'importanza della PRV nel modo più duro. La loro costosa macchina per caffè espresso italiana richiedeva esattamente 9 bar di pressione, ma la pressione dell'acqua della città arrivava a 12 bar durante i periodi di basso utilizzo. Risultato? $ 50.000 in danni alle apparecchiature in sei mesi.
Soluzione:Un PRV pilotato da $ 200 con una precisione del ± 2%. Niente più attrezzature danneggiate e la qualità del caffè è migliorata perché la pressione è rimasta costante.
Lezione:A volte la parte più economica previene i problemi più costosi.
Caso di studio 2: Eroi ospedalieri
Durante il COVID-19, il sistema di gas medicale di un ospedale di New York ha dovuto affrontare oscillazioni estreme della domanda. I loro vecchi PRV ad azione diretta non erano in grado di gestire i rapidi cambiamenti di flusso, causando pericolose fluttuazioni di pressione nei ventilatori.
Soluzione:PRV intelligenti con monitoraggio in tempo reale. Il sistema ora si adatta automaticamente ai cambiamenti della domanda in pochi secondi e la manutenzione può individuare i problemi prima che diventino critici.
Lezione:Nelle applicazioni critiche per la vita, la tecnologia intelligente non è un lusso: è una necessità.
Scegliere il PRV giusto: cosa devi sapere
Scegliere il giusto riduttore di pressione non significa semplicemente prenderne uno dallo scaffale. Ecco i fattori chiave da considerare:
1. Requisiti di pressione
- Pressione in ingresso:A quanto arriva la pressione?
- Pressione di uscita:Di quale pressione hai bisogno per la tua applicazione?
- Rapporto di pressione:La differenza tra la pressione in ingresso e quella in uscita
2. Requisiti di flusso
- Portata massima:Quanta acqua o gas devono fluire durante i picchi di domanda?
- Flusso minimo:Qual è il flusso più basso che avrai?
- Variazione del flusso:La tua richiesta cambia drasticamente durante il giorno?
3. Tipo e condizioni del fluido
- Cosa scorre:Acqua, vapore, gas o prodotti chimici?
- Temperatura:I fluidi caldi richiedono materiali diversi
- Corrosività:Alcuni fluidi corrodono determinati materiali
4. Requisiti di precisione
- Quanto preciso:È necessaria una pressione compresa tra ±1% o ±10% va bene?
- Stabilità:Quanto è importante che la pressione rimanga costante al variare del flusso?
5. Selezione dei materiali
Materiali diversi funzionano meglio per applicazioni diverse:
- Bronzo/Ottone:Ottimo per sistemi idrici, certificato NSF per acqua potabile
- Ghisa:Robusto ed economico per grandi sistemi idrici
- Acciaio inossidabile:Ideale per applicazioni ad alta temperatura, corrosive o sanitarie
- Leghe speciali:Per condizioni estreme come la lavorazione chimica ad alta pressione
Caratteristiche prestazionali: comprendere i numeri
Quando valuti i PRV, vedrai diverse specifiche importanti:
Precisione
Questo indica quanto la valvola può chiudere la pressione impostata. Per esempio:
- Ad azione diretta:Tipicamente ±10-20%
- Pilotato:Solitamente ±1-5%
- Modelli ad alta precisione:Può raggiungere <±1%
Comprendere il Droop: il killer delle prestazioni
Pensa al droop come a un sollevatore di pesi stanco. Quando inizi a sollevare pesi per la prima volta, puoi mantenere 100 libbre costanti. Ma quando ti stanchi (flusso maggiore), le tue braccia iniziano a tremare e ad abbassarsi (calo di pressione).
Esempio visivo:
Pressione impostata: 50 PSI
A flusso basso (10 GPM): pressione effettiva = 50 PSI ✓
A flusso elevato (100 GPM): la pressione effettiva scende a 45 PSI ✗
Questo calo di 5 PSI è un "droop" e può causare grossi problemi nei sistemi che necessitano di una pressione costante.
Coefficiente di flusso (Cv) reso semplice
Ecco il modo più semplice per capire Cv: è quanti galloni al minuto fluiscono attraverso la valvola con una caduta di pressione di 1 PSI.
Matematica nel mondo reale:Se hai bisogno di 50 GPM e hai una caduta di pressione di 25 PSI:
Cv richiesto = 50 ÷ √25 = 50 ÷ 5 = 10
Per un consiglio:Taglia sempre il 30% più grande di quella calcolata. Quindi sceglieresti una valvola Cv = 13, non esattamente 10.
Rapporto di turndown
Questo mostra la gamma di flussi che la valvola può controllare in modo efficace:
- Ad azione diretta:Circa 10:1 (se il flusso massimo è 100 GPM, il minimo controllabile è 10 GPM)
- Pilotato:Fino a 100:1 o più
Migliori pratiche di installazione
Anche il miglior PRV non funzionerà correttamente se non è installato correttamente. Ecco i punti chiave:
Prima della valvola
- Installare un filtro:Impedisce ai detriti di bloccare la valvola
- Tubo dritto:Lasciare almeno 5 diametri di tubo diritto prima della valvola
- Valvola di intercettazione:Per manutenzione e isolamento di emergenza
Dopo la valvola
- Manometro:Per monitorare la pressione in uscita
- Tubo dritto:Almeno 2 diametri di tubo dopo la valvola
- Valvola di sicurezza:Per sicurezza nel caso in cui il PRV non si chiuda
Suggerimenti generali
- Taglia correttamente:Non limitarti ad abbinare le dimensioni del tubo: calcola in base ai requisiti di flusso
- Installazione orizzontale:Solitamente preferito per l'accessibilità e il corretto funzionamento
- Supportare correttamente:Non lasciare che la valvola sostenga il peso della tubazione
Risoluzione dei problemi comuni
I PRV sono affidabili, ma possono sviluppare problemi. Ecco i problemi più comuni e le loro probabili cause:
Problema: pressione di uscita troppo alta
Possibili cause:
- Valvola bloccata aperta a causa di detriti
- Affaticamento o danneggiamento della molla
- Rottura del diaframma
- Regolazione errata
Problema: pressione di uscita troppo bassa
Possibili cause:
- Valvola bloccata parzialmente chiusa
- Valvola sottodimensionata per l'applicazione
- Caduta di pressione eccessiva attraverso la valvola
Problema: fluttuazioni di pressione
Possibili cause:
- Valvola "caccia" per sovradimensionamento
- Installazione non corretta (troppo vicino a raccordi o pompe)
- Componenti della valvola usurati
Problema: funzionamento rumoroso
Possibili cause:
- Cavitazione (caduta di pressione eccessiva)
- Valvola sovradimensionata funzionante ad aperture molto basse
- Alta velocità attraverso la valvola
Il futuro delle valvole riduttrici di pressione
Il settore PRV si sta evolvendo con nuove tecnologie:
PRV intelligenti
Le valvole moderne possono includere:
- Sensori di pressioneper il monitoraggio in tempo reale
- Controlli elettroniciper la regolazione remota
- Registrazione dei datiper la pianificazione della manutenzione
- Capacità di comunicazioneper l'integrazione con i sistemi di gestione dell'edificio
Integrazione dell'IoT
Le PRV intelligenti possono ora connettersi all'Internet delle cose (IoT), consentendo:
- Monitoraggio remotoda qualsiasi luogo
- Manutenzione predittivasulla base dei dati prestazionali
- Ottimizzazione automaticadelle impostazioni di pressione
- Integrazione con sistemi di costruzione intelligenti
Materiali avanzati
Nuovi materiali stanno creando PRV:
- Più durevolein ambienti difficili
- Prestazioni miglioricon caratteristiche di flusso migliorate
- Più facile da mantenerecon funzioni autopulenti
Market Intelligence: cosa guida l'innovazione PRV
Il mercato globale delle PRV ha raggiunto i 3,3 miliardi di dollari nel 2022 e si prevede che raggiungerà i 4,4 miliardi di dollari entro il 2030: si tratta di un solido tasso di crescita annuo del 3,5%. Ma ciò che è veramente interessante è il motivo per cui questo mercato si sta espandendo:
Veri fattori trainanti del mercato (oltre i titoli dei giornali)
La crisi delle infrastrutture:Solo negli Stati Uniti, i sistemi idrici perdono 6 miliardi di galloni al giorno a causa dell’invecchiamento dei tubi e di una gestione inadeguata della pressione. Città come Flint scoprirono che l'alta pressione stava accelerando la contaminazione da piombo: improvvisamente i PRV divennero strumenti di sanità pubblica, non solo componenti ingegneristici.
Spinta della città intelligente:L'agenzia nazionale per l'acqua di Singapore segnala un risparmio idrico del 15% dopo l'installazione di PRV intelligenti sulla propria rete. Quando le città vedono questo tipo di ROI, l’adozione accelera rapidamente.
Guerre di efficienza industriale:Gli impianti chimici che utilizzano sistemi PRV avanzati riportano un risparmio energetico dell'8-12%. In un settore in cui i margini sono ristretti, questo cambia le regole del gioco.
Chi ha davvero vinto (e perché)
- Emerson (marchio Fisher):Domina il settore petrolifero e del gas con la sua tecnologia di valvole intelligenti. L'integrazione del gemello digitale ha aiutato Shell a ridurre i tempi di inattività non pianificati del 35% in una struttura.
- Spirax-Sarco:Gli specialisti del vapore che hanno letteralmente scritto il libro sull’efficienza energetica. Le aziende del settore alimentare e delle bevande si affidano a loro perché il controllo della temperatura del vapore può creare o distruggere la qualità del prodotto.
- Watt:Una mossa intelligente focalizzata sul residenziale e sul commerciale leggero. Hanno collaborato con importanti costruttori, quindi i loro PRV sono ora standard in molti nuovi progetti di costruzione.
Guida alla selezione rapida: elimina la confusione
L'albero decisionale in 30 secondi
Domanda 1: è per casa tua?
SI → Ad azione diretta, bronzo/ottone, certificato NSF
NO → Continua a leggere
Domanda 2: Hai bisogno di una pressione entro ±1%?
SÌ → PRV pilotato o intelligente
NO → L'azione diretta va bene
Domanda 3: Flusso superiore a 100 GPM?
SI → Decisamente pilotato
NO → Entrambi i tipi funzionano
Domanda 4: Prodotti chimici aggressivi o alte temperature?
SI → Corpo in acciaio inox o leghe speciali
NO → Il bronzo/ferro va bene
Consigli sul marchio per applicazione
| Applicazione | La scelta migliore | Opzione di bilancio | Perché |
|---|---|---|---|
| Residenziale | Watt 25AUB | Zurn Wilkins | Certificato NSF, servizio facile |
| HVAC commerciale | Spirax Sarco25P | Armstrong GP-400 | Affidabilità comprovata, ampio turndown |
| Vapore industriale | Fisher tipo 67CFR | Spirax Sarco25P | Materiali ad alta temperatura, controllo preciso |
| Elaborazione chimica | Emerson Fisher 4160 | Serie PRD Parker | Materiali esotici disponibili |
Controllo della realtà dei costi: cosa pagherai effettivamente
PRV residenziali (3/4" - 1")
- Recitazione diretta di base: $ 75-200
- Recitazione diretta premium: $ 200-400
- Residenziale intelligente: $ 300-600
PRV commerciali (1" - 4")
- Ad azione diretta: $ 300-1.500
- Operazione pilota: $ 800-3.500
- Pubblicità intelligente: $ 1.200-5.000
PRV industriali (4"+)
- Pilotaggio standard: $ 2.000-15.000
- Ad alte prestazioni: $ 5.000-25.000
- Industriale intelligente: $ 8.000-50.000+
Costi nascosti da preventivare
- Installazione: $ 200-2.000 (a seconda della complessità)
- Manutenzione annuale: $ 100-500
- Riparazioni di emergenza: $ 500-5.000
- Tempi di inattività del sistema: spesso 10 volte il costo della valvola in termini di perdita di produzione
Per un consiglio:Un PRV da $ 500 che previene un grave guasto dell'apparecchiatura si ripaga immediatamente. Ho visto PRV residenziali da $ 200 far risparmiare ai proprietari di case oltre $ 10.000 in sostituzioni di elettrodomestici.
Manutenzione e gestione del ciclo di vita
Manutenzione ordinaria:
- Ispezione visiva:Cerca perdite, corrosione o danni
- Controlli della pressione:Verificare che la pressione di uscita sia corretta
- Pulizia del filtro:Rimuovere i detriti che potrebbero compromettere il funzionamento
Servizio professionale:
- Ispezione annualeper applicazioni critiche
- Ricostruzione della valvolaogni 5-10 anni a seconda del servizio
- Controlli di calibrazioneper applicazioni di alta precisione
Indicatori di sostituzione:
- Incapacità di mantenere la pressione impostata
- Rumore o vibrazioni eccessivi
- Usura o danni visibili
- Età (tipicamente 15-20 anni per valvole di qualità)
Impatto ambientale e di sostenibilità
Ecco dove i PRV diventano eroi ambientali:
