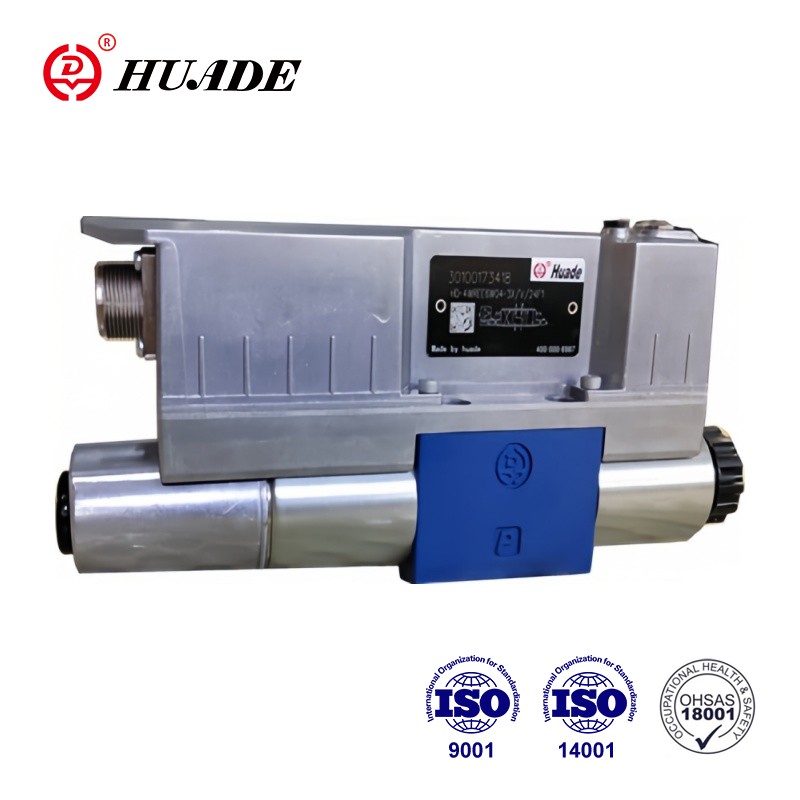

La valvola tipo 4WREE6-3X è una valvola direzionale proporzionale ad azionamento diretto con feedback di posizione elettrico ed elettronica integrata (OBE). Le valvole proporzionali di tipo 4WREE6-3X hanno superato la certificazione CE. La pressione massima di esercizio è fino a 350 bar. È uno dei prodotti di punta di Huade Hydraulic. Questa valvola 4WREE6-3X ha prestazioni stabili e un prezzo relativamente economico.
| Generale | ||
| Peso | ▶ Valvola con due solenoidi (kg) | 2.6 |
| ▶ Valvola con un solenoide (kg) | 2.1 | |
| Posizione di installazione | qualsiasi, preferibilmente orizzontale | |
| Intervallo di temperatura ambiente (℃) | -20...+60 | |
| Intervallo di temperatura di stoccaggio con protezione UV (℃) | +5...+40 | |
| Temperatura di trasporto (℃) | –30…+80 | |
| Tempo massimo di conservazione (Anni) | 1 | |
| I suoi test secondo la norma DIN EN 60068-2-6 | 10 ... 2000 Hz / massimo 10 g / 10 cicli / 3 assi | |
| Test del rumore secondo DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g picco / 30 min. / 3 assi | |
| Urti da trasporto secondo DIN EN 60068-2-27 | 15 g / 11 ms / 3 ammortizzatori / 3 assi | |
| Urti secondo DIN EN 60068-2-27 | 15 g / 11 ms / 1000 urti / 3 assi | |
| Umidità relativa massima (senza condensa) % | 95 | |
| Temperatura massima della superficie del solenoide (℃) | 150 (operazione individuale) | |
| Valore MTTFd secondo EN ISO 13849 (Anni) | 150 | |
| Conformità | ▶ CE secondo la direttiva EMC 2014/30/UE, testato secondo EN 61000-6-2 e EN 61000-6-3 ▶ Direttiva RoHS 2015/65/UE ▶ Ordinanza REACH (CE) n. 1907/2006 | |
| Compatibilità ambientale | ▶ Clima | Audit ambientale secondo EN 60068-2 |
| idraulico | ||
| Pressione massima di esercizio | ▶ Barra porta A, B, P | 350 |
| ▶ Barra a T della porta | 210 | |
| Portata massima (consigliata) (l/min) | 80 | |
| Portata nominale (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Fluido idraulico | vedere tabella pagina 15 | |
| Intervallo di temperatura del fluido idraulico (℃) | ▶ ammissibile | –20…+70 |
| ▶ consigliato | –40…+50 | |
| Intervallo di viscosità (mm2/s) | ▶ ℃ ammissibile | 20...380 |
| ▶ consigliato | 30...46 | |
| Grado di contaminazione massimo consentito del fluido idraulico, classe di pulizia secondo ISO 4406 (c) | classe 20/18/15 | |
| Fluido idraulico | Classificazione | Materiali di tenuta idonei | Standard | |
| Oli minerali | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Biodegradabile | ▶ Insolubile in acqua | HETG | FKM | ISO15380 |
| CANZONE | FKM | |||
| ▶ Solubile in acqua | HEPG | FKM | ISO15380 | |
| Resistente alla fiamma | ▶ Senza acqua | HFDU (base glicole) | FKM | ISO 12922 |
| HFDU (base estere) | FKM | |||
| HFDR | FKM | |||
| ▶ Contenente acqua | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Caratteristiche:
▶Versione a 4/2 o 4/3 vie
▶Per il montaggio su piastra
▶Schema delle connessioni secondo ISO 4401-03-02-0-05
▶Controllo della direzione e delle dimensioni del flusso
▶Funzionamento tramite magneti proporzionali con filettatura centrale
▶Comando con centraggio a molla
▶Elettronica di controllo integrata (OBE) con ingresso di tensione o corrente ("A1" e/o "F1")
Impostare
La valvola è essenzialmente composta da:
▷Alloggiamento (1) con superficie di collegamento
▷ Bobina di comando (2) con molle di compressione (3 e 4) e piastra a molla (5 e 6)
▷Elettrovalvole (7 e 8) con filettatura centrale
▷Trasduttore di posizione (9)
▷Elettronica integrata (13)
▷Regolazione elettrica del punto zero (12) accessibile tramite il tappo di gomma
Funzione:
▷Con magneti diseccitati (7 e 8), posizione centrale del distributore a cassetto (2) tramite molle di compressione (3 e 4) tra i piatti molla (5 e 6).
▷Comando diretto del distributore a cassetto (2) tramite comando di un magnete proporzionale, ad es. solenoide "b" (8)
-Spostamento del cassetto di comando (2) verso sinistra proporzionale al segnale elettrico di ingresso
-In questo modo si apre il collegamento da P ad A e da B a T tramite sezioni trasversali a orifizio con caratteristica di flusso progressiva
Nello stato diseccitato il cassetto di comando(2) viene mantenuto in posizione centrale meccanica dalle molle di ritorno dei magneti. Con il simbolo del distributore a cassetto "V" questa posizione non corrisponde alla posizione centrale idraulica! Quando il circuito di controllo della valvola elettrica è chiuso, il cursore di controllo è posizionato nella posizione centrale idraulica.
Valvola con 2 posizioni di commutazione (versione "4WREE...A...")
La funzione di questa versione della valvola corrisponde sostanzialmente alla valvola con tre posizioni di commutazione. I 2 distributori posizionati sono però dotati solo del magnete "a"(7). Al posto del 2° magnete proporzionale si trova un tappo a vite (10).
Elemento di compensazione della pressione nell'OBE "-967".
Per evitare la formazione di condensa nella custodia dell'elettronica integrata (OBE) è possibile utilizzare una membrana di protezione dell'elettronica (11).
Consigliato per l'uso al di fuori delle condizioni standard del settore con elevata umidità dell'aria ambiente e significativi cambiamenti ciclici di temperatura (ad esempio all'aperto).
Simbolo della valvola direzionale proporzionale 4WREE-3X
