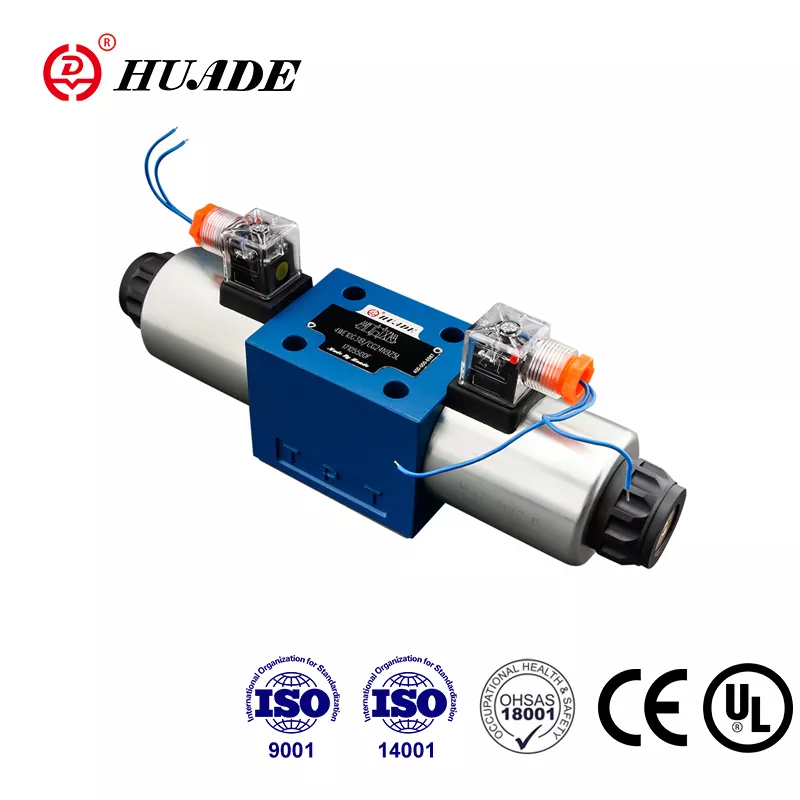

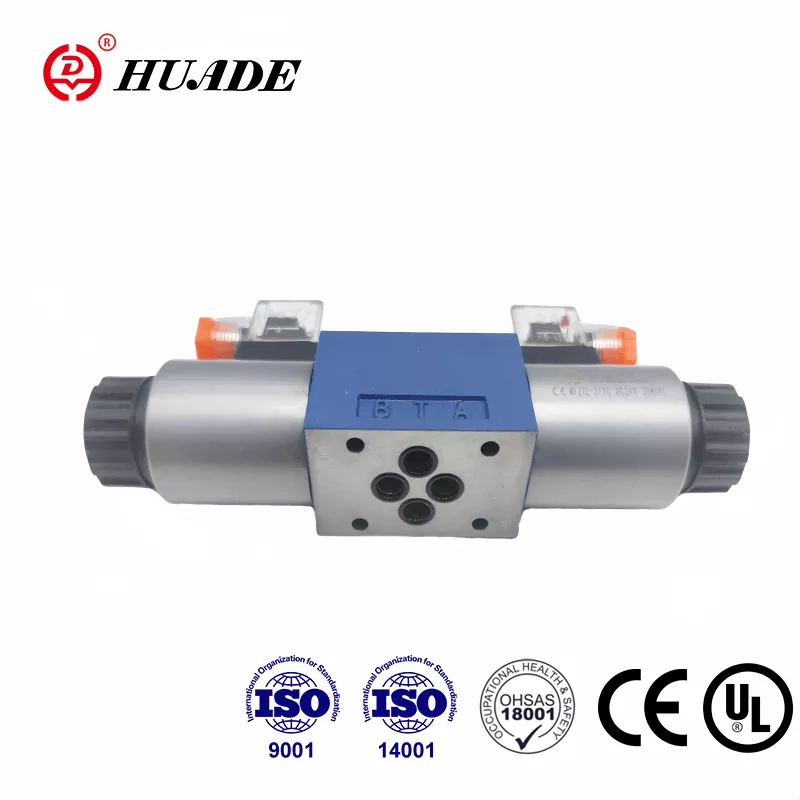

Fondata attraverso una partnership strategica tra i governi cinese e tedesco nel 1979, Huade Hydraulic è diventata un produttore leader nel settore idraulico cinese. Il distributore a cursore Huade® tipo 4WE 10 E può sostituire completamente lo stesso modello Rexroth®. Huade pone grande enfasi sulla qualità con oltre 750 pezzi di apparecchiature di produzione avanzate importate da tutto il mondo. La serie di elettrovalvole direzionali 4WE 10 ha superato le certificazioni UL. È più avanzato nella tecnologia e più durevole rispetto ai prodotti simili di questa linea. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole direzionali idrauliche Huade® sono coinvolte in molti progetti nazionali di trasformazione di attrezzature tecniche e di difesa grazie alle loro prestazioni affidabili.
|
Pressione operativa max. |
Porte A.B.P (MPa) |
al 31.5 |
|
Porte T (MPa) |
16 |
|
|
Flusso massimo (l/min) |
120 |
|
|
Sezione trasversale (posizione di commutazione 0): |
Con il simbolo Q circa il 6% della superficie nominale |
|
|
Fluido in pressione |
Oli minerali (per guarnizioni NBR) o esteri fosforici (per guarnizioni FPM) |
|
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
|
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
|
|
Peso (kg) |
Valvola con 1 solenoide |
5.1(CC),4.3(CA) |
|
Valvola con 2 solenoidi |
6,7 (CC), 5,1 (CA) |
|
Caratteristiche:
▶ Valvola direzionale a cursore ad azionamento magnetico diretto come versione standard
▶ Solenoidi CC o CA a contatti bagnati con bobine rimovibili
▶ Lunga durata
▶ Contorno perfetto
▶ Comando manuale opzionale
▶ È possibile sostituire le bobine senza aprire la camera a tenuta di pressione
▶ Possibilità di scelta tra collegamenti elettrici centrali o individuali
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Le valvole direzionali 4WE 10 comprendono essenzialmente l'alloggiamento (1), uno o due solenoidi (2), il cursore di comando (3) e una o due molle di ritorno (4). A riposo, il cassetto di comando (3) è mantenuto nella sua posizione centrale o iniziale mediante molle di ritorno (4) (tranne nel caso dei cursori ad impulso). La bobina di controllo (3) è azionata da solenoidi a perno bagnato (2). La forza del magnete (2) agisce sul pistone di comando (3) e lo sposta dalla posizione di riposo alla posizione finale desiderata. Ciò consente il libero flusso da P ad A e da B a T o da P a B e da A a T.
Alla diseccitazione del solenoide (2) il cursore di comando (3) viene riportato nella sua posizione iniziale dalla molla di ritorno (4).
Il comando manuale opzionale (5) consente di spostare la bobina di controllo (3) senza che i solenoidi siano eccitati.
Schema strutturale della serie WE 10 30B
1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.
2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.
3. Prodotti senza sottopiastra quando lasciano la fabbrica.
4. Le viti di fissaggio della valvola devono essere selezionate e utilizzate secondo il campionario.
5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8.
6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
