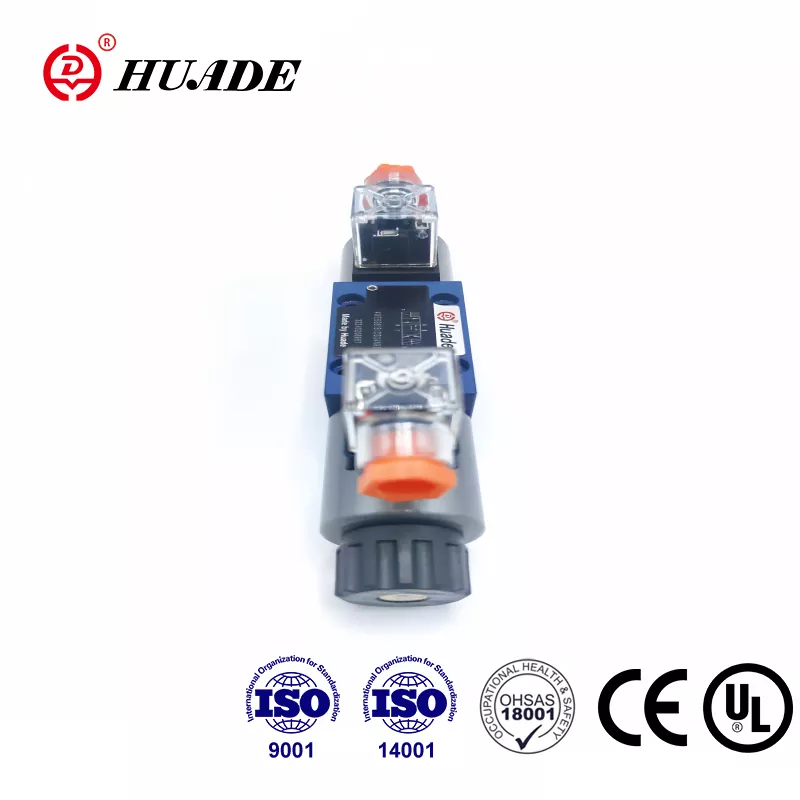

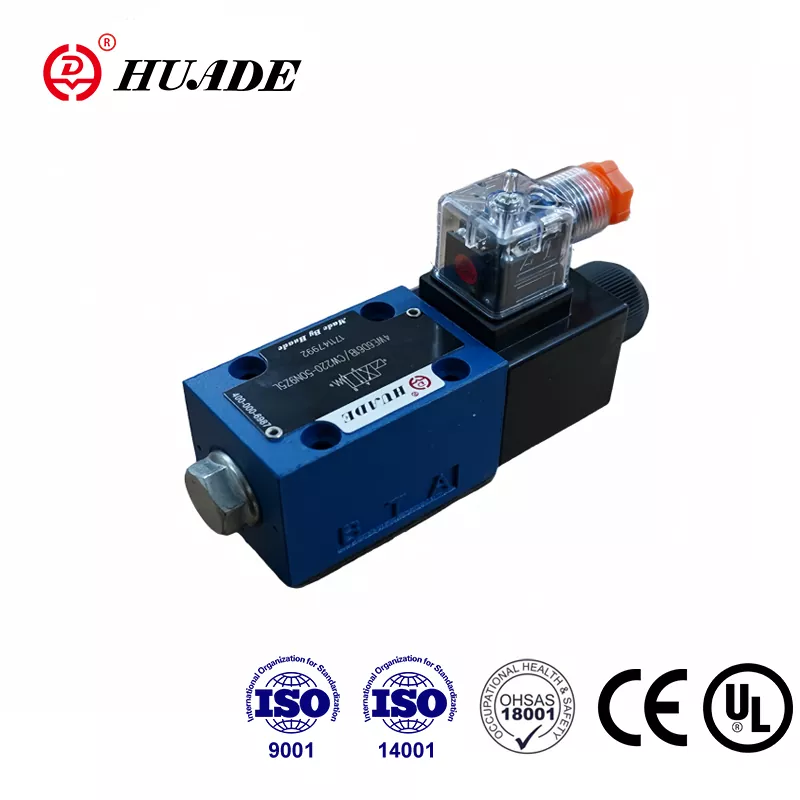

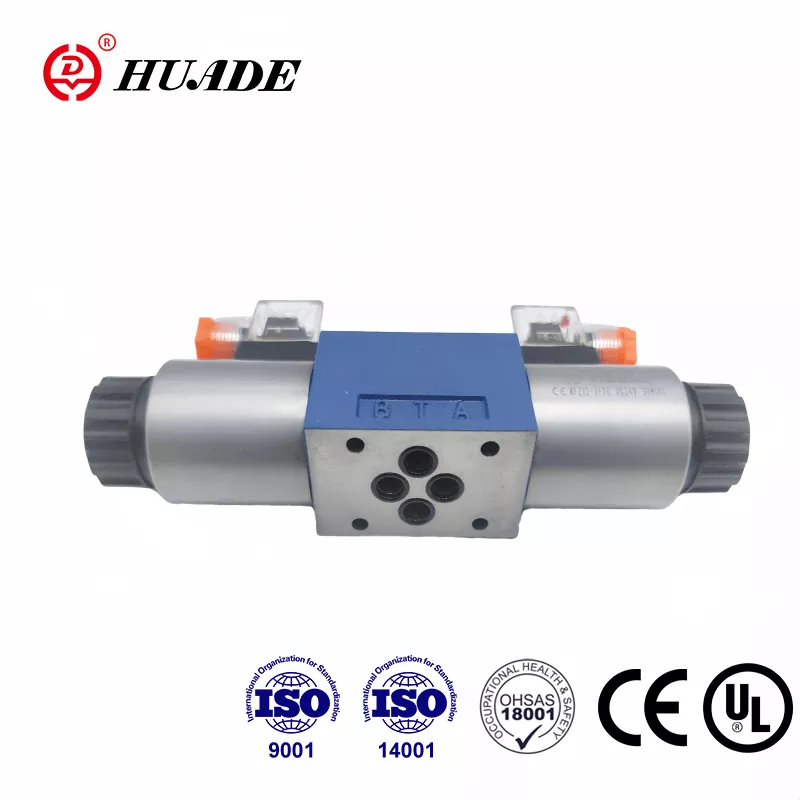

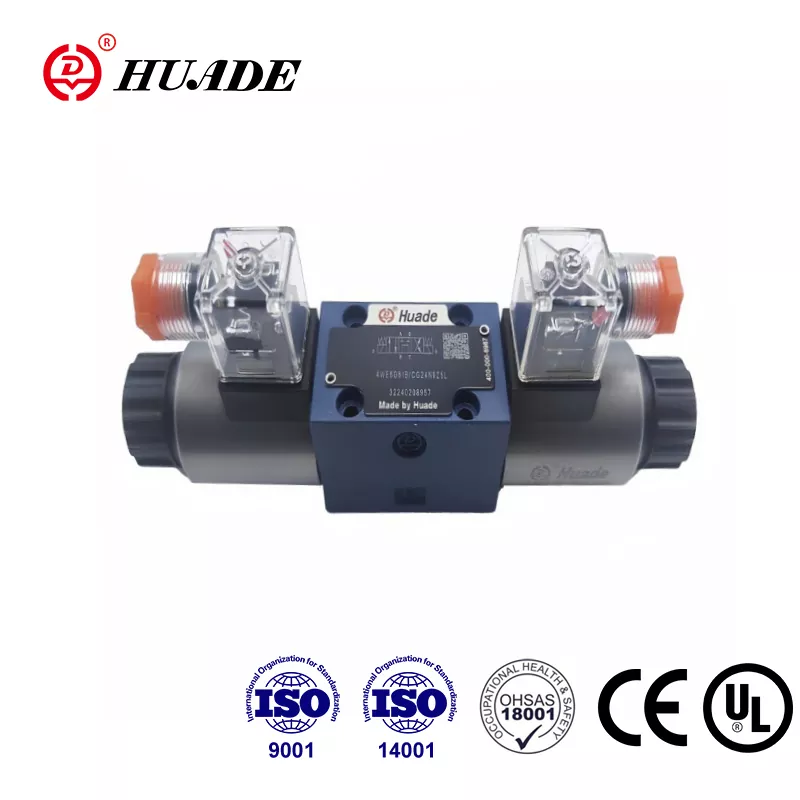

Beijing Huade Hydraulic Industrial Group è una rinomata azienda statale specializzata nella progettazione, produzione e assistenza di valvole e apparecchiature idrauliche. L'elettrovalvola direzionale Huade® 4WE 6 J può sostituire lo stesso modello offerto da Rexroth grazie alla doppia collaborazione a lungo termine con Rexroth dal 1979. L'elettrovalvola direzionale della serie WE 6 ha superato la certificazione CE. Huade pone grande enfasi sulla qualità per garantire che ogni valvola direzionale abbia prestazioni superiori. Il sistema di gestione della ricerca e sviluppo e della produzione è conforme a ISO9001, ISO14001 e ISO45001. Le valvole idrauliche Huade® sono ampiamente utilizzate nell'industria militare e in altri campi in Cina grazie alle prestazioni stabili. È un marchio nazionale affidabile in Cina.
|
Idraulico |
|||
|
Pressione operativa massima Porte A,B,P (Mpa) |
fino a 35,0 |
||
|
Porta T (㎫) |
21(-);16(～) |
||
|
con i simboli A e B, la porta T deve essere utilizzata come porta di scarico |
|||
|
Portata massima (L/min) |
80(-);60(～) |
||
|
Fluido in pressione |
Oli minerali o esteri fosforici |
||
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
||
|
Intervallo di temperatura del fluido in pressione （℃） |
-30～+80 |
||
|
Grado di contaminazione |
Grado massimo di contaminazione consentito del fluido idraulico secondo NAS 1638 classe 9. |
||
|
Elettrico |
|||
|
Tipo di tensione |
DC |
CA 50/60 Hz |
|
|
Tensioni disponibili (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo energetico (W) |
30 |
||
|
Potenza di mantenimento (VA) |
- |
50 |
|
|
Potenza di accensione (VA) |
- |
220 |
|
|
Dovere |
continuo |
||
|
Tempo di commutazione su IS0 6403 |
ATTIVO (ms) |
25-45 |
dalle 10 alle 20 |
|
SPENTO (ms) |
dalle 10 alle 25 |
15-40 |
|
|
Protezione a norma DIN |
IP65 |
||
|
Frequenza di commutazione (cicli/h) |
fino a 15000 |
fino a 7200 |
|
|
Nei collegamenti elettrici il conduttore di protezione (PE) |
|||
Caratteristiche:
▶ Versione ad alte prestazioni del distributore direzionale ad azionamento diretto tramite elettrovalvola
▶ Solenoidi CC o CA a pin bagnati con bobina rimovibile
▶ Azionamento manuale, opzionale
▶ La bobina magnetica può essere ruotata di 90°
▶ Non è necessario aprire la camera a tenuta di pressione quando si cambia la bobina
▶ Collegamenti elettrici a scelta come collegamenti singoli o centrali
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
Le valvole direzionali a solenoide del tipo 4WE 6 J controllano l'avvio, l'arresto e la direzione di un fluido.
Essenzialmente le valvole di controllo direzionale 4WE 6 sono costituite da alloggiamento (1), uno o due solenoidi (2), il cursore di comando (3) e una o due molle di ritorno (4). Nello stato diseccitato il distributore a cassetto (3) viene mantenuto in posizione neutra o iniziale tramite molle di ritorno (4) (eccetto distributori a impulsi). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2) . La forza dei magneti (2) agisce tramite lo stantuffo (5) sul distributore a cassetto (3) e lo spinge dalla sua posizione neutra alla posizione finale richiesta. Ciò dà flusso libero da P ad A e da B a T o P a B e da A a T.
Quando il solenoide (2) è diseccitato, il cursore di comando (3) viene riportato nella sua posizione neutra per mezzo delle molle di ritorno (4).
Un comando manuale opzionale (6) consente il movimento del cursore di controllo (3) senza energizzare il solenoide.
Schema strutturale della serie WE 6 61B
