Quando si lavora con sistemi idraulici, la scelta della giusta valvola di controllo direzionale può creare o distruggere il proprio funzionamento. La valvola di controllo direzionale WMM 10 di Bosch Rexroth è diventata una scelta popolare negli ambienti industriali, e per una buona ragione. Questa valvola ad azionamento manuale gestisce alta pressione e portate elevate mantenendo un'affidabilità difficile da eguagliare.
Cosa distingue il WMM 10
La valvola di controllo direzionale WMM 10 è progettata per il controllo manuale del fluido idraulico nei macchinari industriali. Ciò che lo distingue è la sua capacità di gestire pressioni fino a 315 bar alle porte P, A e B, con portate che raggiungono i 160 litri al minuto. Questi numeri sono importanti perché consentono alla valvola di controllare attuatori idraulici di grandi dimensioni senza compromettere il tempo di risposta o la precisione.
La valvola utilizza un design semplice ma efficace. Quando si sposta la maniglia manuale, si sposta una bobina interna che reindirizza il flusso del fluido idraulico. Questo collegamento meccanico diretto offre agli operatori feedback e controllo immediati, particolarmente utili durante la configurazione della macchina o in situazioni di emergenza. Il tempo di commutazione è generalmente compreso tra 10 e 45 millisecondi, a seconda della viscosità dell'olio e della forza applicata all'impugnatura.
Comprendere le Specifiche Tecniche
La valvola di controllo direzionale WMM 10 segue lo standard di dimensionamento NG10, noto anche come D05 o CETOP 5. Questa standardizzazione significa che la valvola può sostituire altre valvole NG10 senza modificare la piastra di montaggio. La valvola pesa tra 3,3 e 4,4 chilogrammi e può essere installata in qualsiasi posizione, offrendo flessibilità nella progettazione del sistema.
Un dettaglio che spesso viene trascurato è il limite di pressione della porta di ritorno. Mentre le porte di lavoro possono gestire 315 bar, la porta T (linea di ritorno) arriva al massimo a 160 bar. Questa differenza è importante quando progetti il tuo circuito idraulico. Picchi di alta pressione nella linea di ritorno possono far sì che la bobina si blocchi o si muova inaspettatamente, motivo per cui molti ingegneri progettano linee di ritorno a bassa pressione dedicate per i sistemi che utilizzano la valvola di controllo direzionale WMM 10.
La forza operativa necessaria per commutare la valvola dipende dalla configurazione. I modelli con ritorno a molla richiedono da 18 a 20 Newton di forza, mentre le versioni con fermo (contrassegnate con "F" nel codice del modello) richiedono da 30 a 40 Newton. La funzione di bloccaggio blocca la bobina in posizione, il che è utile quando è necessario mantenere l'impostazione della valvola senza tenere la maniglia.
Come leggere il codice modello
Comprendere il codice del modello ti aiuta a ordinare la valvola giusta. Un codice tipico come 4WMM10E5X/F si scompone in componenti specifici. Il "4" indica quattro porte, "WMM" indica che si tratta di una valvola a leva azionata manualmente, "10" si riferisce alla dimensione NG10, "E" descrive la configurazione della bobina (in questo caso, tutte le porte bloccate in folle), "5X" identifica la serie del componente e "F" significa che ha un meccanismo di arresto.
Il simbolo della bobina fa davvero la differenza nel comportamento del tuo sistema. Una bobina "E" blocca tutte le porte in posizione neutra, impedendo la deriva negli attuatori. Una bobina a "W" collega tutte le porte al serbatoio in folle, scaricando la pompa e riducendo l'accumulo di calore. Una bobina a "J" crea un circuito in serie adatto al funzionamento a bassa velocità. Scegliere il tipo di spool sbagliato può portare a problemi di prestazioni, quindi vale la pena dedicare del tempo a comprendere le esigenze del sistema.
Compatibilità dei fluidi idraulici
La valvola di controllo direzionale WMM 10 funziona con diversi fluidi idraulici, ma ogni tipo ha requisiti specifici. Gli oli minerali standard come HL o HLP funzionano con guarnizioni NBR o FKM e funzionano normalmente nell'intero intervallo di pressioni. Le opzioni biodegradabili come i fluidi HETG utilizzano anche guarnizioni NBR o FKM, mentre i fluidi HEES necessitano specificamente di guarnizioni FKM.
I fluidi resistenti al fuoco (HFC) contenenti acqua presentano sfide particolari. Quando si utilizzano fluidi HFC con la valvola di controllo direzionale WMM 10, è necessario limitare la differenza di pressione a 50 bar invece dei normali 315 bar. Anche la durata prevista della valvola diminuisce dal 50 al 100% con i fluidi HFC. È inoltre necessario precaricare l'attacco di ritorno a circa il 20% del differenziale di pressione di esercizio per evitare la cavitazione. Questi requisiti aggiuntivi aumentano il costo totale di proprietà, quindi tienilo a mente nella tua decisione se stai considerando i fluidi HFC.
Gli intervalli di temperatura operativa variano in base al materiale della guarnizione. Le guarnizioni NBR funzionano da meno 30 a positivi 80 gradi Celsius per il fluido stesso, mentre la temperatura ambiente dovrebbe rimanere tra negativi 20 e positivi 70 gradi Celsius. Le tenute FKM offrono intervalli leggermente diversi, che vanno da meno 20 a positivi 80 gradi Celsius per la temperatura del fluido.
Mantenere il sistema pulito
La pulizia dell'olio fa un'enorme differenza nelle prestazioni della valvola. La valvola di controllo direzionale WMM 10 richiede una pulizia del fluido pari a ISO 4406 Classe 20/18/15 o superiore. Potrebbe sembrare un'esagerazione tecnica, ma la contaminazione è la principale causa di inceppamento della bobina nelle valvole ad azionamento manuale. Anche le particelle più piccole possono incastrarsi tra la bobina e il foro, causando il blocco o il movimento lento della valvola.
L'installazione di un sistema di filtraggio di alta qualità ripaga a lungo termine. Il tempo medio fino al guasto pericoloso (MTTFd) della valvola raggiunge i 150 anni in condizioni pulite, il che dimostra che la valvola stessa è estremamente affidabile. La maggior parte dei guasti è riconducibile a fattori esterni come olio contaminato, installazione non corretta o funzionamento al di fuori dell'intervallo di pressione specificato.
Problemi comuni e soluzioni
L'incollamento della bobina è il problema più frequente con la valvola di controllo direzionale WMM 10. Questo di solito accade quando le particelle si accumulano attorno alla bobina o quando si opera a basse temperature con olio ad alta viscosità. La soluzione prevede il mantenimento di un'adeguata pulizia dell'olio e la garanzia che la viscosità del fluido idraulico rimanga compresa tra 2,8 e 500 millimetri quadrati al secondo.
Nelle versioni con fermo può verificarsi un movimento imprevisto della bobina quando i picchi di pressione nella linea di ritorno superano la forza di tenuta da 30 a 40 Newton. Ciò crea un rischio per la sicurezza perché la valvola potrebbe cambiare posizione senza l'intervento dell'operatore. L'aggiunta di una valvola di ritegno nella linea di ritorno o la progettazione di un circuito di ritorno a bassa pressione separato risolve questo problema.
Le perdite delle guarnizioni si sviluppano nel tempo man mano che le guarnizioni si usurano durante il normale funzionamento. Un'ispezione regolare rileva questo problema tempestivamente, prima che piccole perdite diventino grossi problemi. Quando si sostituiscono le guarnizioni, assicurarsi di abbinare il materiale delle guarnizioni al tipo di fluido idraulico.
Prezzi e alternative
La valvola di controllo direzionale WMM 10 di Bosch Rexroth costa in genere tra $ 1.091 e $ 1.114 USD per le parti OEM. Questo prezzo riflette la qualità ingegneristica e la certificazione fornita con il marchio Rexroth. Le alternative a basso costo di produttori come Huade vanno da $ 38 a $ 132 USD e dichiarano la compatibilità NG10, ma comportano dei rischi.

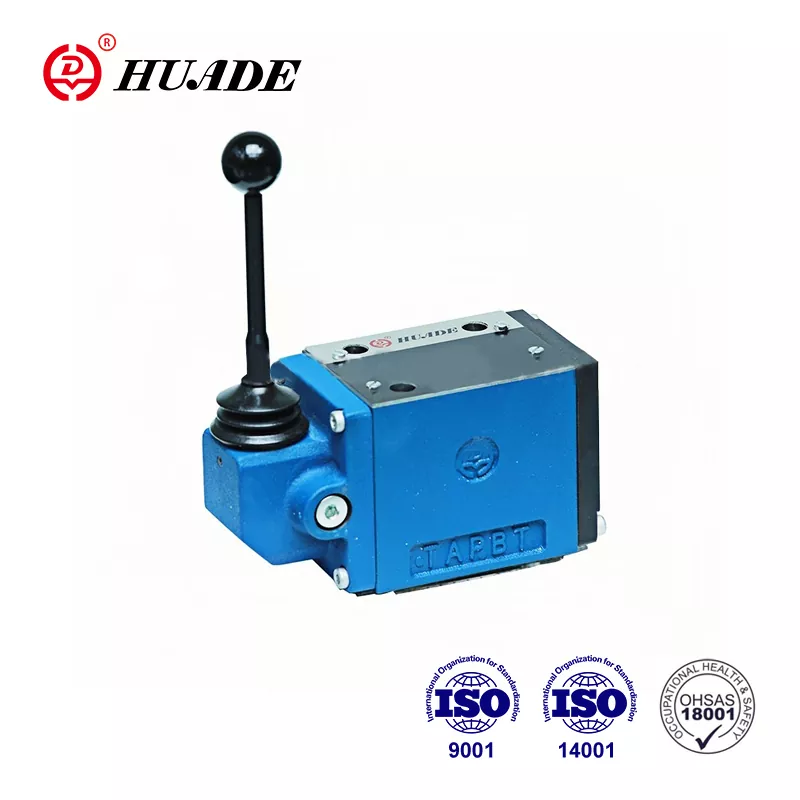

I produttori cinesi producono valvole funzionalmente simili a prezzi molto più bassi. Huade offre un equivalente WMM 10 che corrisponde alle specifiche di base di 315 bar di pressione e 160 litri al minuto di flusso. La questione diventa se i risparmi sui costi giustifichino i potenziali rischi in termini di precisione, qualità della documentazione e supporto a lungo termine.
Quando confronti le alternative, presta molta attenzione alle specifiche effettive piuttosto che solo al numero del modello. Alcune valvole NG6 utilizzano convenzioni di denominazione simili ma gestiscono solo 80 litri al minuto, il che creerebbe un collo di bottiglia nel sistema. Verificare che qualsiasi alternativa fornisca realmente la capacità di 160 litri al minuto che rende la valvola di controllo direzionale WMM 10 adatta per attuatori più grandi.
Migliori pratiche di installazione
La corretta installazione della valvola di controllo direzionale WMM 10 inizia dalla superficie di montaggio. La valvola si monta su una sottopiastra conforme agli standard DIN 24340 A o ISO 4401-05-04-0-05. Serrare i bulloni di montaggio secondo le specifiche e utilizzare le guarnizioni corrette tra la valvola e la sottopiastra. Anche piccoli errori di installazione possono portare a perdite interne o a prestazioni ridotte.
Il dimensionamento dei tubi è più importante di quanto molte persone credano. Quando le portate si avvicinano a 160 litri al minuto, le tubazioni sottodimensionate creano cadute di pressione eccessive e accumulo di calore. Soprattutto la linea di ritorno necessita di un dimensionamento adeguato a causa della pressione nominale inferiore sulla porta T.
Per i sistemi con portate transitorie elevate, l'installazione di una cartuccia a farfalla nel canale P previene le onde d'urto e la cavitazione. Una cartuccia B08 con un orifizio da 0,8 millimetri fornisce un buon punto di partenza, anche se la tua applicazione specifica potrebbe richiedere una regolazione. Questa piccola aggiunta protegge significativamente la durata della valvola nei sistemi con improvvisi cambiamenti di carico.
Strategia di manutenzione
Un approccio di manutenzione proattivo massimizza la durata potenziale di 150 anni della valvola di controllo direzionale WMM 10. L'analisi regolare dell'olio rileva i problemi di contaminazione prima che danneggino la valvola. I test dovrebbero includere almeno il conteggio delle particelle, la viscosità e il contenuto di umidità.
Gli intervalli di sostituzione del filtro dipendono dall'ambiente operativo e dal tasso di contaminazione. Gli ambienti ad alto contenuto di polvere potrebbero richiedere modifiche mensili del filtro, mentre gli ambienti industriali puliti potrebbero durare diversi mesi. Non attendere l'attivazione degli allarmi di pressione differenziale prima di sostituire i filtri, poiché potrebbero essersi già verificati dei danni.
La sostituzione delle guarnizioni segue un programma prevedibile basato sulle ore di funzionamento e sui cicli di pressione. Mantenere i kit di guarnizioni di ricambio a portata di mano riduce i tempi di inattività quando si rende necessaria la sostituzione. Documenta le tue attività di manutenzione per stabilire modelli che aiutano a prevedere le esigenze future.
Quando scegliere il WMM 10
La valvola di controllo direzionale WMM 10 eccelle nelle applicazioni in cui il controllo manuale offre vantaggi rispetto all'attuazione elettrica. Le procedure di impostazione della macchina spesso traggono vantaggio dalla sensazione diretta e dalla risposta immediata delle valvole manuali. I sistemi di esclusione di emergenza favoriscono anche le valvole manuali perché funzionano anche in caso di guasti elettrici.
Grandi attrezzature edili, macchine utensili e presse rappresentano le applicazioni tipiche della WMM 10. La combinazione di alta capacità di pressione e portata elevata gestisce le esigenze di cilindri e motori idraulici di grandi dimensioni. L'opzione di bloccaggio funziona bene per posizionare applicazioni in cui è necessario bloccare un'impostazione mentre si svolgono altre attività.
Tuttavia, la valvola non è l'ideale per ogni situazione. I sistemi automatizzati che necessitano di controllo remoto dovrebbero invece utilizzare valvole ad azionamento elettrico. Le applicazioni che richiedono un controllo preciso del flusso oltre la semplice commutazione on-off potrebbero richiedere valvole proporzionali. Comprendere queste limitazioni ti aiuta a scegliere la valvola giusta per le tue esigenze specifiche.
Considerazioni finali
La valvola di controllo direzionale WMM 10 rappresenta una tecnologia idraulica matura che offre prestazioni affidabili se applicata correttamente. La sua pressione nominale di 315 bar e la capacità di flusso di 160 litri al minuto la collocano tra le valvole manuali più capaci nella classe di dimensioni NG10. La cifra MTTFd di 150 anni riflette una solida ingegneria, anche se per raggiungere questo obiettivo è necessario prestare attenzione alla pulizia del sistema e ad una corretta manutenzione.
Quando si progetta un nuovo sistema o si sostituisce una valvola esistente, concentrarsi sull'adattamento delle capacità della valvola alle proprie esigenze effettive. Non dare per scontato che specifiche più elevate significhino sempre prestazioni migliori. Una valvola di controllo direzionale WMM 10 adeguatamente dimensionata e sottoposta a manutenzione durerà più a lungo della maggior parte dei macchinari che controlla.
La decisione tra OEM e fornitori alternativi dipende in ultima analisi dalla vostra propensione al rischio e dal calcolo del costo totale. Le differenze di prezzo iniziali sembrano interessanti, ma tengono conto del valore del supporto tecnico, della qualità della documentazione e della copertura della garanzia. Per le applicazioni critiche in cui i tempi di inattività comportano costi elevati, l'opzione OEM di solito è conveniente dal punto di vista finanziario nonostante il prezzo iniziale più elevato.
Comprendere i dettagli tecnici della valvola di controllo direzionale WMM 10 aiuta a prendere decisioni informate su specifiche, installazione e manutenzione. Questa conoscenza si traduce direttamente in migliori prestazioni del sistema e una maggiore durata dei componenti, che in definitiva migliorano i profitti.
