Quando i sistemi idraulici devono mantenere la pressione senza perdite, la piastra intermedia con valvola di ritegno Z2S 10 diventa un componente essenziale. Questa valvola di ritegno pilotata di Bosch Rexroth è da anni una scelta affidabile nel settore dell'idraulica industriale e capire come funziona può aiutarti a prendere decisioni migliori per la tua attrezzatura.
Cosa rende diverso lo Z2S 10
La Z2S 10 non è solo una semplice valvola di ritegno. Si tratta di un progetto pilotato che si inserisce tra i componenti idraulici in quella che gli ingegneri chiamano configurazione a piastra sandwich. Ciò significa che è possibile impilarlo direttamente tra altre valvole o attuatori senza bisogno di tubazioni o staffe di montaggio aggiuntive. La valvola blocca completamente il flusso in una direzione consentendo al tempo stesso un rilascio controllato quando necessario attraverso un segnale pilota.
Il design utilizza due parti principali che lavorano insieme. Un cursore di controllo risponde alla pressione pilota e una valvola a sede sferica fornisce l'effettiva funzione di blocco. Quando la pressione pilota raggiunge la porta X o Y, la bobina si sposta e apre la sede della sfera, consentendo al fluido di fluire all'indietro. Senza tale segnale pilota, la piastra intermedia della valvola di ritegno Z2S 10 mantiene il circuito chiuso ermeticamente senza perdite.
Specifiche tecniche che contano
Comprendere i numeri dietro Z2S 10 ti aiuta a sapere se si adatta al tuo sistema. Questa valvola gestisce pressioni fino a 315 bar, che coprono la maggior parte delle applicazioni industriali. La capacità di flusso raggiunge i 120 litri al minuto, adatta per attuatori di medie e grandi dimensioni. La pressione di apertura nella direzione del flusso libero è disponibile in quattro opzioni: 1,5, 3, 6 o 10 bar. Scegli la versione in base alla quantità di contropressione necessaria al tuo sistema.
Anche l’intervallo di temperatura è importante. Le guarnizioni NBR standard funzionano da -30°C a +80°C, mentre le guarnizioni FKM gestiscono da -20°C a +80°C ma offrono una migliore compatibilità con i fluidi idraulici biodegradabili. La valvola pesa circa 3 chilogrammi e può essere montata in qualsiasi posizione, anche se l'impilamento verticale funziona meglio per la maggior parte delle installazioni.
La pulizia del fluido è fondamentale per la piastra intermedia della valvola di ritegno Z2S 10. Il produttore consiglia un livello di pulizia ISO 4406 pari a 20/18/15 o migliore. L'olio sporco provoca l'adesione delle parti interne, causando malfunzionamenti. L'installazione di un filtraggio adeguato previene questi problemi e prolunga la durata della valvola.
Come funziona l'operazione pilota
La caratteristica pilotata distingue questa valvola dalle valvole di ritegno di base. In una configurazione tipica, colleghi la porta A1 all'attuatore e A2 alla valvola di controllo direzionale. Il flusso si muove liberamente da A1 ad A2 quando la pressione supera la pressione di cracking impostata. Ma quando si tenta di spingere indietro il fluido da A2 ad A1, la sede della sfera lo blocca completamente.
Per rilasciare la pressione intrappolata, applicare la pressione pilota alla porta X. Questa pressione pilota può essere piuttosto bassa, spesso solo da 1,5 a 10 bar a seconda della configurazione. Il cassetto di comando si sposta, aprendo meccanicamente la valvola a sede sferica. Ora il fluido può ritornare dal lato dell'attuatore attraverso la valvola. Questo rilascio controllato previene urti e rumori nel circuito idraulico.
La funzione di preapertura nelle versioni standard significa che la valvola inizia ad aprirsi leggermente prima che arrivi la pressione pilota completa. Questa azione graduale attenua la transizione della pressione. Alcune versioni come SO41 eliminano la pre-apertura per le applicazioni in cui si desidera un controllo più preciso, anche se ciò potrebbe creare più rumore durante la commutazione.
Dettagli di installazione e montaggio
Il montaggio della piastra intermedia della valvola di ritegno Z2S 10 segue lo standard ISO 4401 per le valvole di dimensione 05. Lo schema di montaggio utilizza quattro viti M6 serrate a 15,5 Newton metri. La finitura superficiale della piastra di montaggio deve essere di Rz 4 micrometri o più liscia per evitare perdite oltre gli O-ring.
Quando si impilano i componenti, calcolare attentamente la lunghezza del bullone. È necessario passare attraverso tutte le piastre sandwich più la valvola di base o il collettore. Lo Z2S 10 aggiunge 50 millimetri all'altezza dello stack nella configurazione standard. Le connessioni delle porte corrispondono ai modelli ISO standard, rendendolo compatibile con la maggior parte dei componenti idraulici industriali.
Gli O-ring sigillano tutte le connessioni delle porte. Questi devono essere compatibili con il fluido idraulico. I sistemi a olio minerale utilizzano guarnizioni NBR, mentre i sistemi che utilizzano HETG o altri fluidi biodegradabili necessitano di guarnizioni FKM. L'installazione di guarnizioni danneggiate o di tipo errato provoca problemi di perdite e contaminazione.
Applicazioni comuni nell'industria
Le macchine utensili utilizzano la piastra sandwich con valvola di ritegno Z2S 10 per mantenere le posizioni del pezzo durante il cambio utensile. Senza questa valvola, il cilindro idraulico si sposterebbe a causa delle perdite d'olio, compromettendo la precisione. Il rilascio del pilota consente il movimento controllato alla ripresa del ciclo della macchina.
Le macchine per lo stampaggio a iniezione si affidano a queste valvole per mantenere costante la pressione di chiusura dello stampo durante la fase di raffreddamento. Qualsiasi caduta di pressione creerebbe parti difettose. Lo Z2S 10 blocca saldamente il cilindro di pinzatura utilizzando una pressione pilota minima per il rilascio tra un ciclo e l'altro.
Le presse idrauliche necessitano di un mantenimento preciso della posizione durante le operazioni di formatura in più fasi. La piastra intermedia con valvola di ritegno Z2S 10 impedisce al pistone di scivolare verso il basso tra le corse della pressa. Ciò migliora la qualità delle parti e la sicurezza dell'operatore eliminando movimenti imprevisti.
Le attrezzature per la movimentazione dei materiali, come i carrelli elevatori, utilizzano queste valvole per impedire la caduta del carico in caso di guasto delle linee idrauliche. Il design pilotato consente il normale sollevamento e abbassamento fornendo allo stesso tempo un blocco di sicurezza nella direzione di mantenimento del carico.
Codici di ordinazione e varianti
Bosch Rexroth utilizza un sistema di codifica specifico per la serie Z2S 10. Il formato base è Z2S 10 seguito da lettere e numeri che ne indicano le caratteristiche specifiche. Una posizione vuota significa che entrambe le porte A e B hanno una funzione di blocco. La lettera A indica solo i blocchi della porta A, mentre B indica solo i blocchi della porta B.
Il numero successivo indica la pressione di apertura: 1 per 1,5 bar, 2 per 3 bar, 3 per 6 bar e 4 per 10 bar. Poi arriva 3X che mostra la serie dei componenti. La lettera V appare quando le guarnizioni FKM sostituiscono le guarnizioni NBR standard. Codici aggiuntivi come SO14, SO40, SO41 o SO60 indicano caratteristiche speciali come la limitazione della corsa o le porte di controllo esterne.
Un codice articolo comune è R900407394 per la versione standard a doppia porta con pressione di apertura di 1,5 bar. La versione A a porta singola porta il numero R900407424. Quando hai bisogno di guarnizioni FKM per olio biodegradabile, cerca codici come R900407439.
Compatibilità e manutenzione dei fluidi
La piastra sandwich con valvola di ritegno Z2S 10 funziona con la maggior parte dei fluidi idraulici. Le versioni standard gestiscono oli minerali come HL, HLP e HVLP senza problemi. La gamma di viscosità va da 2,8 a 500 millimetri quadrati al secondo, coprendo qualsiasi cosa, dai fluidi idraulici sottili agli oli densi in condizioni di freddo.
I fluidi biodegradabili richiedono attenzione al materiale di tenuta. I fluidi HFC funzionano con guarnizioni NBR, ma gli oli HETG e HFDU necessitano di guarnizioni FKM per prevenirne il deterioramento. L'uso del materiale di tenuta sbagliato può provocare rigonfiamenti, indurimenti o fessurazioni, con conseguenti perdite e contaminazioni.
La manutenzione regolare prevede il controllo della pulizia del fluido idraulico e la sostituzione degli elementi filtranti prima che si bypassino. La contaminazione si manifesta con una risposta lenta della valvola o con un mancato rilascio quando si applica la pressione pilota. Il prelievo di campioni di olio e l'analisi secondo gli standard ISO 4406 consentono di individuare tempestivamente i problemi.
Gli intervalli di sostituzione delle guarnizioni dipendono dalle condizioni operative. Il funzionamento ad alta temperatura o fluidi aggressivi riducono la durata della tenuta. Quando ricostruisci la valvola, abbina il materiale della guarnizione al tipo di fluido e controlla che tutte le parti interne non siano usurate o danneggiate.
Confronto di soluzioni alternative
Altri produttori offrono valvole di ritegno pilotate, ma il design della piastra intermedia Z2S 10 presenta dei vantaggi. La serie CVS di Parker fornisce una funzione simile con una capacità di flusso maggiore fino a 150 litri al minuto, ma è priva della funzione di preapertura che attenua le transizioni di pressione nello Z2S 10. La serie PVG di Eaton utilizza dimensioni più compatte ma offre meno opzioni di pressione di apertura.

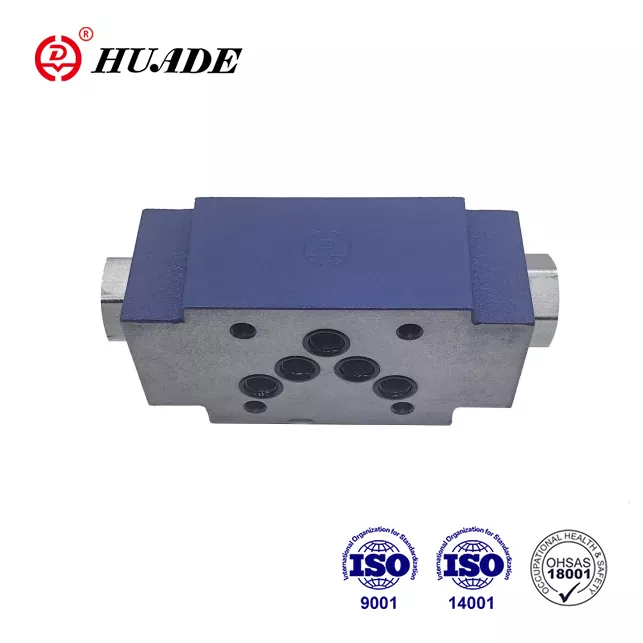

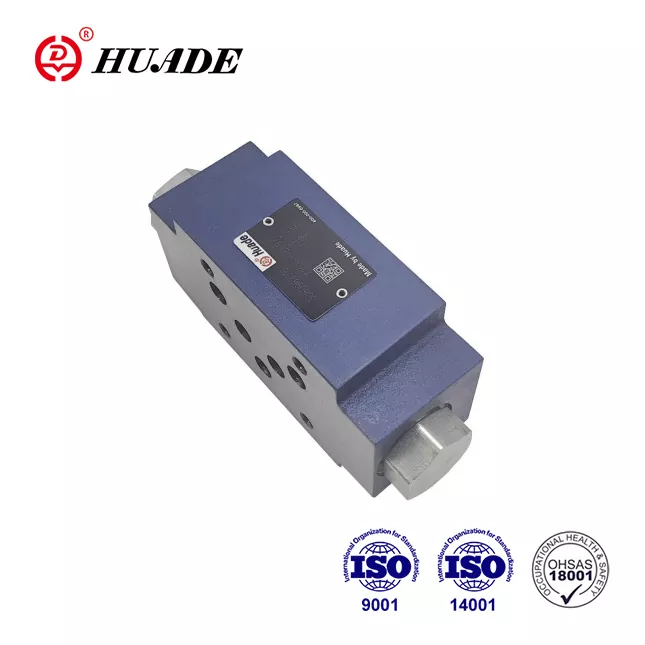

Alcuni produttori asiatici come Huade producono valvole compatibili Z2S 10 a prezzi inferiori. Funzionano adeguatamente in applicazioni meno impegnative ma potrebbero non eguagliare la durata di Bosch Rexroth in ambienti difficili o con olio contaminato. La qualità della metallurgia e delle tenute nell'attrezzatura originale generalmente si rivela migliore con una lunga durata.
Le semplici valvole di ritegno senza funzionamento pilota costano meno e sono montate in modo più compatto. Tuttavia, non possono fornire un rilascio controllato della pressione intrappolata. Questa limitazione li rende inadatti per applicazioni in cui è necessario spostare l'attuatore in entrambe le direzioni sotto controllo.
Requisiti della pressione pilota
Comprendere le esigenze di pressione del pilota aiuta a progettare circuiti affidabili. La piastra intermedia della valvola di ritegno Z2S 10 necessita solo di circa 1,5 - 10 bar sull'attacco pilota per aprirsi completamente, a seconda della pressione principale e del flusso. Questo basso requisito significa che spesso è possibile prelevare la pressione pilota dalle valvole di controllo esistenti senza aggiungere circuiti booster.
Il rapporto di apertura del controllo compreso tra circa 1 e 11,5 tra l'area pilota e l'area dell'otturatore principale garantisce questa favorevole moltiplicazione della pressione. Piccole forze pilota creano grandi forze di apertura sulla sede della sfera. Questa efficienza riduce il consumo energetico e la generazione di calore nel sistema.
Quando la pressione pilota scende al di sotto della soglia, la valvola si chiude immediatamente. La forza della molla fissa saldamente la sfera contro la sua sede. Questa chiusura rapida impedisce il riflusso ma può creare picchi di pressione se il circuito non assorbe adeguatamente gli urti. L'aggiunta di piccoli accumulatori o valvole limitatrici smorza questi transitori.
Considerazioni sull'integrazione del sistema
L'integrazione della piastra sandwich con valvola di ritegno Z2S 10 nel vostro circuito idraulico richiede una pianificazione. La valvola deve trovarsi tra la valvola di controllo direzionale e l'attuatore sulla porta che si desidera bloccare. Le linee pilota si collegano all'attacco di lavoro opposto della valvola direzionale, in modo che la pressione pilota arrivi automaticamente quando si inverte la direzione.
Sono importanti i collegamenti del serbatoio per lo scarico del distributore a cassetto. La versione SO60 fornisce una porta a T separata per scaricare la sezione pilota nel serbatoio, prevenendo l'accumulo di pressione che potrebbe interferire con il funzionamento della valvola. Le versioni standard scaricano internamente attraverso il circuito principale, che funziona correttamente nella maggior parte delle applicazioni ma può causare problemi in circuiti specializzati.
Quando si utilizzano più valvole Z2S 10 in un sistema, ognuna necessita del proprio segnale pilota. La connessione incrociata delle porte pilota può creare interazioni inaspettate in cui l'apertura di una valvola ne influenza un'altra. Mantenere i circuiti pilota indipendenti a meno che non si progetti specificatamente per il funzionamento combinato.
Risoluzione dei problemi comuni
Quando la piastra intermedia della valvola di ritegno Z2S 10 non si blocca correttamente, la contaminazione è il solito colpevole. Le particelle di sporco si insinuano tra la sfera e la sede, creando un percorso di perdita. Il lavaggio del sistema e il miglioramento della filtrazione risolvono la maggior parte dei casi. Se la perdita persiste dopo la pulizia, il sedile potrebbe presentare danni che richiedono la sostituzione.
La mancata apertura con la pressione pilota spesso significa che la bobina di controllo è bloccata. Ciò accade quando la vernice si accumula a causa dell'olio surriscaldato o quando la contaminazione dell'acqua provoca corrosione. Lo smontaggio e la pulizia della valvola ripristinano la funzione, ma è necessario affrontare anche la causa principale nelle condizioni del fluido idraulico.
Un rumore eccessivo durante l'apertura solitamente indica cavitazione o rapidi cambiamenti di pressione. La funzione di preapertura normalmente lo impedisce, quindi il rumore suggerisce una versione senza preapertura o parti interne usurate che ritardano la sequenza di apertura. Il controllo della versione e l'ispezione dell'usura aiutano a identificare la correzione necessaria.
Una risposta lenta ai segnali pilota può indicare una bassa pressione pilota o una perdita interna attorno al cursore di controllo. La misurazione della pressione pilota all'ingresso della valvola conferma se il circuito fornisce un segnale sufficiente. Le perdite interne richiedono la ricostruzione della valvola con nuove guarnizioni e l'ispezione delle condizioni del foro della bobina.
Costo e disponibilità
Il prezzo della piastra sandwich con valvola di ritegno Z2S 10 varia in base alla regione e al fornitore. Le valvole originali Bosch Rexroth tramite distributori autorizzati nel Regno Unito costano circa £ 605 IVA esclusa per le versioni standard. I prezzi in altre regioni differiscono in base alle reti di distribuzione locali e ai dazi all'importazione.
Fornitori alternativi e prodotti compatibili costano meno. Gli equivalenti prodotti in Asia possono costare dal 30 al 50% in meno rispetto ai prezzi Bosch, pur mantenendo una qualità ragionevole per le applicazioni meno critiche. Acquistare tramite piattaforme di fornitura industriale come MISUMI o mercati generici come eBay a volte dà sconti, anche se la verifica dell'autenticità diventa importante.
I tempi di consegna dipendono dal fatto che i distributori abbiano in stock la versione specifica di cui hai bisogno. Le varianti comuni come la versione a doppia porta da 1,5 bar vengono spedite rapidamente dall'inventario. Configurazioni insolite con opzioni speciali potrebbero richiedere ordini di fabbrica con tempi di consegna di diverse settimane. La pianificazione anticipata e la manutenzione dei ricambi per le macchine critiche prevengono costosi tempi di inattività.
Tendenze ambientali e future
Le apparecchiature idrauliche utilizzano sempre più fluidi biodegradabili per ridurre l'impatto ambientale derivante da fuoriuscite e perdite. La piastra sandwich con valvola di ritegno Z2S 10 si adatta a questa tendenza grazie alle opzioni di tenuta FKM compatibili con HETG e altri fluidi a base biologica. Questa compatibilità consente di passare a un sistema idraulico rispettoso dell'ambiente senza sostituire tutte le valvole.
Norme più severe sulle emissioni spingono verso una migliore tenuta dei sistemi idraulici. Il blocco a zero perdite nello Z2S 10 aiuta le macchine a soddisfare questi standard. Le apparecchiature che operano in ambienti sensibili come la lavorazione degli alimenti o le camere bianche traggono particolare vantaggio dalla tenuta affidabile fornita da questa valvola.
Gli sviluppi futuri potrebbero portare il monitoraggio elettronico alle valvole idrauliche. I sensori che rilevano la pressione pilota, la portata o la posizione della valvola potrebbero integrarsi con i sistemi di controllo della macchina. Sebbene il design di base dello Z2S 10 rimanga puramente meccanico, queste aggiunte consentirebbero una manutenzione predittiva e una migliore ottimizzazione del sistema.
Fare la scelta giusta
La scelta della piastra intermedia con valvola di ritegno Z2S 10 è sensata quando è necessaria una tenuta affidabile della pressione in un pacchetto compatto. Il montaggio su piastra sandwich consente di risparmiare spazio e riduce potenziali punti di perdita rispetto alle installazioni con valvole in linea. Il funzionamento pilota offre un rilascio controllato senza complessi circuiti aggiuntivi.
Considera i livelli di pressione, i requisiti di flusso e il tipo di fluido al momento dell'ordine. Adatta la pressione di cracking alle esigenze del tuo sistema, bilanciando tra bassa resistenza a flusso libero e precarico adeguato per una sede salda. Scegli le guarnizioni FKM se utilizzi qualcosa di diverso dall'olio minerale per garantire una lunga durata delle guarnizioni.
Lo Z2S 10 funziona meglio in sistemi con una buona pulizia del fluido e una manutenzione regolare. Se il funzionamento tende a una manutenzione trascurata o a condizioni molto sporche, la valvola potrebbe presentare problemi di affidabilità. In questi casi, progetti più robusti con giochi maggiori potrebbero funzionare meglio nonostante i tassi di perdita più elevati.
Per la maggior parte delle applicazioni idrauliche industriali che richiedono il mantenimento della posizione e il rilascio controllato, la piastra sandwich con valvola di ritegno Z2S 10 offre prestazioni affidabili a un costo ragionevole. La sua lunga esperienza e l'ampia disponibilità lo rendono una scelta sicura sia per i nuovi progetti che per le applicazioni sostitutive.
