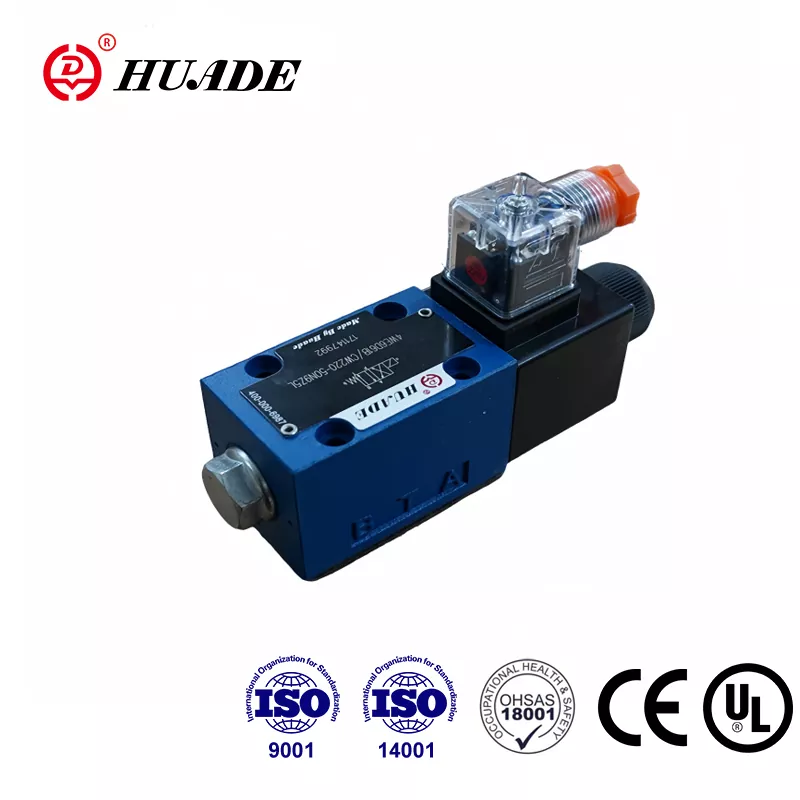

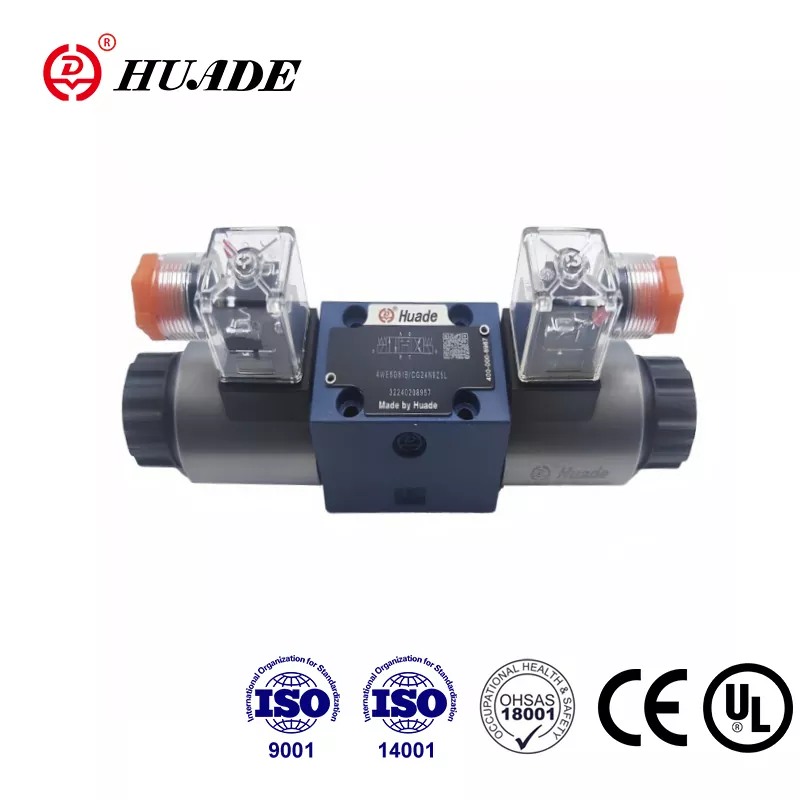

Quando si lavora con sistemi idraulici, la scelta della giusta valvola di controllo direzionale può fare la differenza in termini di prestazioni e affidabilità della vostra attrezzatura. La valvola di controllo direzionale Rexroth 4WE 6 Y si è guadagnata la reputazione di componente affidabile nell'idraulica industriale e capire cosa la rende speciale può aiutarti a decidere se è la scelta giusta per la tua applicazione.
Cos'è una valvola di controllo direzionale?
Prima di entrare nello specifico del modello 4WE 6 Y, è utile capire cosa fanno le valvole di controllo direzionale. Queste valvole sono componenti fondamentali nei sistemi idraulici che controllano il flusso del fluido idraulico. Modificando il percorso del fluido, determinano in quale direzione si muove un cilindro o se un motore gira in una direzione o nell'altra. Pensateli come controllori del traffico per il fluido idraulico, indirizzandolo dove deve andare.
La valvola di controllo direzionale Rexroth 4WE 6 Y rientra nella categoria delle valvole elettromagnetiche, il che significa che utilizza segnali elettrici per commutare la posizione della valvola. Questo controllo elettrico facilita l'integrazione in sistemi automatizzati in cui è importante la tempistica precisa.
Le basi del design 4WE 6 Y
Il 4WE 6 Y è costruito secondo lo standard di dimensione NG 6, che è una delle dimensioni più comuni nell'idraulica industriale. Questa dimensione è conosciuta anche come CETOP 3 o ISO 4401-03 in diverse parti del mondo. Ciò significa per te che la valvola si adatterà ai modelli di montaggio standard, rendendo l'installazione semplice e la sostituzione facile se necessaria in futuro.
La valvola funziona come una valvola a 4 vie e 2 posizioni. In termini più semplici, ha quattro porte per il collegamento delle linee idrauliche e può passare tra due diverse configurazioni di flusso. La "Y" nel nome si riferisce al design specifico della bobina all'interno della valvola, che determina esattamente il modo in cui il fluido scorre in ciascuna posizione.
Una caratteristica notevole della valvola di controllo direzionale 4WE 6 Y è il suo design ad azione diretta. A differenza delle valvole pilotate che necessitano di un piccolo segnale di controllo per muovere una valvola principale più grande, il solenoide di questa valvola muove direttamente la bobina che controlla il flusso del fluido. Questo design offre in genere tempi di risposta più rapidi, anche se significa che la valvola funziona meglio con portate moderate piuttosto che con portate estremamente elevate.
Come funziona la configurazione Y-Spool
La configurazione della bobina a Y nella valvola di controllo direzionale Rexroth 4WE 6 Y crea uno schema di flusso specifico. Quando il solenoide non è eccitato, la valvola si trova nella sua posizione di riposo. In questo stato, la pressione proveniente dalla pompa si collega a una porta di lavoro mentre l'altra porta di lavoro scarica nel serbatoio. Quando si eccita il solenoide, la bobina si sposta per invertire queste connessioni.
Questo comportamento di commutazione rende la 4WE 6 Y particolarmente utile come valvola pilota. In molti sistemi idraulici, soprattutto quelli con valvole principali di grandi dimensioni, il 4WE 6 Y funge da cervello di controllo che dice alla valvola più grande cosa fare. Invia la pressione pilota a un lato della valvola principale o all'altro, facendo sì che la valvola più grande si sposti e gestisca i requisiti di flusso pesante.
La valvola utilizza quello che viene chiamato meccanismo di arresto in molte configurazioni. Ciò significa che una volta energizzato il solenoide e la posizione della valvola cambia, rimane lì anche dopo aver interrotto l'alimentazione. Non tornerà indietro finché non lo energizzerai di nuovo. Questa funzione consente di risparmiare energia poiché non è necessario mantenere il solenoide alimentato continuamente.
Capacità di pressione e flusso
La valvola di controllo direzionale Rexroth 4WE 6 Y può gestire pressioni di esercizio fino a 350 bar sulle sue porte principali, che si traducono in circa 5.000 psi. Si tratta di un valore considerevolmente superiore a quello di molte valvole economiche sul mercato. La porta del serbatoio può gestire fino a 160 bar nelle versioni standard, con alcuni modelli classificati per 210 bar.
Per la capacità di flusso, la valvola può gestire fino a 80 litri al minuto, o circa 21 galloni al minuto. Ciò lo rende adatto per applicazioni idrauliche di fascia media. Se il tuo sistema deve gestire flussi maggiori, in genere utilizzerai questa valvola come controllo pilota per una valvola principale più grande anziché gestire direttamente tutto il flusso.
Vale la pena notare che queste valutazioni rappresentano le capacità massime in condizioni specifiche. Nelle applicazioni reali, le cadute di pressione effettive e la gestione del flusso dipendono da fattori come la viscosità del fluido idraulico e i percorsi di flusso specifici attraverso la valvola in ciascuna posizione.
La tecnologia del solenoide con pin bagnato
Una delle caratteristiche principali che distingue la valvola di controllo direzionale Rexroth 4WE 6 Y è il design del solenoide con perno bagnato. In questa configurazione, lo stantuffo del solenoide si trova direttamente nel fluido idraulico anziché essere sigillato lontano da esso. Sebbene ciò possa sembrare insolito, in realtà offre numerosi vantaggi.
Il fluido idraulico funge sia da refrigerante che da lubrificante per il solenoide. Ciò aiuta il solenoide a durare più a lungo e a funzionare in modo più affidabile per milioni di cicli. Il fluido assorbe il calore generato dalla bobina elettromagnetica e lo trasporta lontano, evitando surriscaldamenti che potrebbero danneggiare la bobina o ridurne la forza magnetica.
Il design con perno bagnato consente inoltre di rimuovere e sostituire il solenoide senza scaricare l'impianto idraulico o rompere i componenti contenenti pressione. È anche possibile ruotare la bobina di 90 gradi o completamente in alcuni modelli per rendere il collegamento elettrico più accessibile per la propria installazione particolare.
Tuttavia, questo design impone determinati requisiti al fluido idraulico. L'olio deve essere compatibile con i componenti interni del solenoide. Rexroth mette espressamente in guardia dall'utilizzare oli idraulici con determinati additivi a base di zinco, poiché questi possono formare depositi che con il tempo ostruiscono i piccoli passaggi interni della valvola.
Compatibilità e pulizia dei fluidi
La valvola di controllo direzionale 4WE 6 Y funziona con oli idraulici minerali standard e con diversi tipi di fluidi resistenti al fuoco. Le guarnizioni standard sono realizzate in NBR (gomma nitrilica), che gestisce la maggior parte degli oli minerali e funziona in un intervallo di temperature da -30°C a +80°C. Se è necessaria la compatibilità con fluidi diversi o temperature più elevate, sono disponibili come opzione le guarnizioni in FKM (fluorocarburo).
Mantenere pulito il fluido idraulico è fondamentale per l'affidabilità a lungo termine della valvola di controllo direzionale Rexroth 4WE 6 Y. La valvola richiede una pulizia del fluido pari a ISO 4406 classe 20/18/15 o migliore. In termini pratici, ciò significa che è necessaria una filtrazione efficace, in genere con filtri classificati a 10 micron o più fini.
Il fluido contaminato è una delle cause più comuni di problemi con le valvole di controllo direzionale. Le particelle nel fluido possono graffiare le superfici di precisione della bobina e del foro, aumentando nel tempo le perdite interne. Possono anche causare l'attaccamento della bobina, provocando uno spostamento lento o incompleto. Un sistema di filtraggio adeguatamente mantenuto previene questi problemi e prolunga significativamente la durata della valvola.
Opzioni elettriche e collegamenti
La valvola di controllo direzionale 4WE 6 Y è dotata di varie opzioni di tensione per adattarsi a diversi sistemi di alimentazione. Le scelte comuni includono 24 V CC, che è standard in molti sistemi di controllo industriale, nonché tensioni CA come 110 V o 230 V. Il consumo energetico della valvola è in genere di circa 30 watt.
Quando ordini una valvola, il numero del modello ti dice esattamente di quale voltaggio ha bisogno. Ad esempio, "G24" nella designazione del modello significa 24 V CC, mentre "W230" indica 230 V CA. Il collegamento elettrico viene solitamente fornito come connettore standard a 3 pin conforme alle specifiche DIN EN 175301-803, sebbene siano disponibili altri tipi di connettori.
Alcune versioni della valvola includono una funzione di comando manuale, generalmente indicata come "N9" nel codice del modello. Ciò consente di spingere manualmente la bobina per spostare la valvola quando l'energia elettrica non è disponibile, il che può essere utile durante la configurazione o la risoluzione dei problemi. Tuttavia, questo intervento manuale presenta dei limiti e deve essere utilizzato solo quando la pressione della bombola è inferiore a 50 bar.
Requisiti di installazione
Installare correttamente una valvola di controllo direzionale Rexroth 4WE 6 Y è semplice ma richiede attenzione ai dettagli. La valvola si monta su un collettore o una sottopiastra NG 6 standard utilizzando quattro bulloni di montaggio. La superficie di montaggio deve soddisfare specifici requisiti di planarità e levigatezza, in genere non più ruvida di Rz 4, per garantire una tenuta adeguata.
Le specifiche di coppia contano più di quanto si possa pensare. Rexroth prescrive il serraggio delle viti di fissaggio a 9 Nm per viti metriche standard. Se si utilizzano determinati bulloni con dimensioni imperiali, le specifiche cambiano leggermente per tenere conto delle diverse caratteristiche della filettatura. Un serraggio insufficiente dei bulloni può causare perdite esterne, mentre un serraggio eccessivo può distorcere il corpo della valvola e causare il bloccaggio della bobina.
Durante l'installazione della valvola, assicurarsi che tutte le connessioni delle porte siano pulite e prive di detriti. Anche le piccole particelle introdotte durante l'installazione possono causare problemi successivamente. È inoltre buona norma verificare i collegamenti elettrici prima di applicare la pressione idraulica, assicurandosi che la valvola si sposti correttamente e non presenti problemi di cablaggio.
Caratteristiche prestazionali
La valvola di controllo direzionale Rexroth 4WE 6 Y offre tempi di risposta compresi tra 20 e 70 millisecondi in fase di eccitazione e tra 10 e 60 millisecondi in fase di diseccitazione. Questi tempi possono variare in base a fattori quali la viscosità del fluido, la pressione operativa e le condizioni del flusso.
Come tutte le valvole a spola, la 4WE 6 Y presenta alcune perdite interne per progettazione. Piccole quantità di fluido scivolano oltre la bobina anche quando dovrebbe bloccare il flusso. Questa perdita è normale e necessaria per una corretta lubrificazione, ma significa che la valvola non è adatta per applicazioni in cui è necessario mantenere un carico in posizione per periodi prolungati senza alcun movimento.
Le perdite interne aumentano gradualmente nel corso della vita della valvola poiché si verifica una normale usura tra la bobina e il foro. Ciò non significa necessariamente che la valvola debba essere sostituita immediatamente, ma è qualcosa da monitorare. Una perdita eccessiva può ridurre l’efficienza del sistema e potrebbe eventualmente richiedere la sostituzione della valvola per mantenere prestazioni ottimali.
Applicazioni comuni
La valvola di controllo direzionale 4WE 6 Y trova impiego in un'ampia gamma di applicazioni industriali. Le macchine utensili spesso utilizzano queste valvole per controllare funzioni ausiliarie come dispositivi di bloccaggio o cambio utensili. Le macchine per lo stampaggio a iniezione di materie plastiche li utilizzano per varie funzioni di controllo. Anche i banchi prova e le apparecchiature mobili incorporano comunemente queste valvole.
Un'applicazione particolarmente comune è l'utilizzo della 4WE 6 Y come valvola pilota per valvole direzionali più grandi. In questo ruolo, controlla la pressione pilota che sposta una valvola più grande, consentendo il controllo elettronico dei sistemi idraulici ad alto flusso. Questa configurazione pilota trae vantaggio dall'affidabilità della valvola e dal costo relativamente basso, utilizzando valvole più grandi solo dove è effettivamente necessaria un'elevata capacità di flusso.
La capacità della valvola di funzionare in modo affidabile a pressioni fino a 350 bar la rende adatta per applicazioni impegnative in cui le valvole a pressione inferiore potrebbero non fornire margini di sicurezza adeguati. Questa capacità di pressione significa anche che la valvola può funzionare efficacemente in sistemi con picchi di pressione o dove non viene sempre mantenuto un controllo preciso della pressione.
Considerazioni sulla manutenzione
La valvola di controllo direzionale Rexroth 4WE 6 Y richiede relativamente poca manutenzione se utilizzata secondo le sue specifiche. L'attività di manutenzione più importante è il mantenimento delle condizioni adeguate del fluido idraulico. Ciò significa cambi d'olio regolari secondo le raccomandazioni del produttore del fluido e un monitoraggio costante delle condizioni del filtro.
Se noti che la valvola risponde più lentamente del solito o non si sposta completamente, spesso la causa è la contaminazione. Il controllo e la sostituzione dei filtri secondo necessità di solito risolvono questi problemi. Se i problemi persistono dopo aver assicurato la pulizia del fluido, potrebbe essere necessario ispezionare o sostituire la valvola stessa.
La bobina del solenoide può essere sostituita senza rimuovere la valvola dal sistema, riducendo al minimo i tempi di fermo. Se una bobina si guasta, spesso è possibile installarne una sostitutiva in pochi minuti anziché in ore. Questo design modulare è uno dei vantaggi pratici della configurazione del solenoide con pin bagnato.
Costo e disponibilità
Le valvole di controllo direzionale originali Rexroth 4WE 6 Y costano in genere diverse centinaia di dollari, con prezzi esatti che variano in base alle opzioni specifiche e ai requisiti di tensione. Questo prezzo riflette la qualità costruttiva e le capacità prestazionali della valvola. Sebbene esistano alternative meno costose, soprattutto di produttori asiatici, il nome Rexroth ha una reputazione di affidabilità che molti ingegneri apprezzano per le applicazioni critiche.
La valvola è ampiamente disponibile tramite i distributori Rexroth e molti fornitori industriali. Poiché segue le dimensioni standard NG 6, se necessario è possibile trovare anche valvole funzionalmente simili di altri produttori, sebbene le caratteristiche prestazionali esatte possano differire.
Per applicazioni con volumi elevati, la discussione delle opzioni direttamente con i distributori o i rappresentanti Rexroth può talvolta portare a prezzi o tempi di consegna migliori. Possono anche aiutarti a garantire che tu stia selezionando esattamente la configurazione giusta per le tue esigenze specifiche.
Quando considerare le alternative
Anche se la valvola di controllo direzionale Rexroth 4WE 6 Y eccelle in molte applicazioni, non è sempre la scelta migliore. Se la tua applicazione non richiede assolutamente alcuna perdita interna per il mantenimento del carico, una valvola a otturatore o una valvola di controbilanciamento sarebbe più adatta. La perdita intrinseca delle valvole a spola le rende inadatte per queste applicazioni a perdita zero.
Per le applicazioni che richiedono un controllo proporzionale anziché una semplice commutazione on-off, Rexroth offre valvole direzionali proporzionali come la serie 4WRPEH. Queste valvole forniscono un controllo del flusso variabile e possono mantenere posizioni intermedie, offrendo capacità di controllo molto più sofisticate.
Se i vostri requisiti di flusso superano gli 80 litri al minuto, avrete bisogno di una valvola di dimensioni maggiori o di una configurazione in cui 4WE 6 Y funge da pilota per una valvola principale più grande. L'utilizzo della valvola oltre la sua capacità di flusso nominale può causare cadute di pressione eccessive, generazione di calore e usura accelerata.
Considerazioni finali
La valvola di controllo direzionale Rexroth 4WE 6 Y rappresenta una scelta solida per i sistemi idraulici industriali che necessitano di un controllo di commutazione affidabile entro le capacità di pressione e flusso della valvola. Il design del solenoide con perno bagnato garantisce un'eccellente durata, mentre la dimensione standard NG 6 garantisce una facile integrazione nella maggior parte dei sistemi idraulici.
Il successo di questa valvola dipende dalla corretta applicazione e installazione. Assicurandoti che il tuo fluido idraulico sia pulito e compatibile, seguendo le specifiche della coppia di installazione e rispettando i parametri operativi nominali della valvola, avrai anni di servizio affidabile. La capacità della valvola di funzionare sia come elemento di controllo diretto che come valvola pilota garantisce flessibilità nella progettazione del sistema.
Capire cosa fa bene la valvola di controllo direzionale 4WE 6 Y e quali sono i suoi limiti ti aiuta a prendere decisioni informate per stabilire se è il componente giusto per il tuo sistema idraulico. Se applicato correttamente, è un cavallo di battaglia affidabile che gestisce l'impegnativo compito di controllo della direzione dei fluidi giorno dopo giorno.
