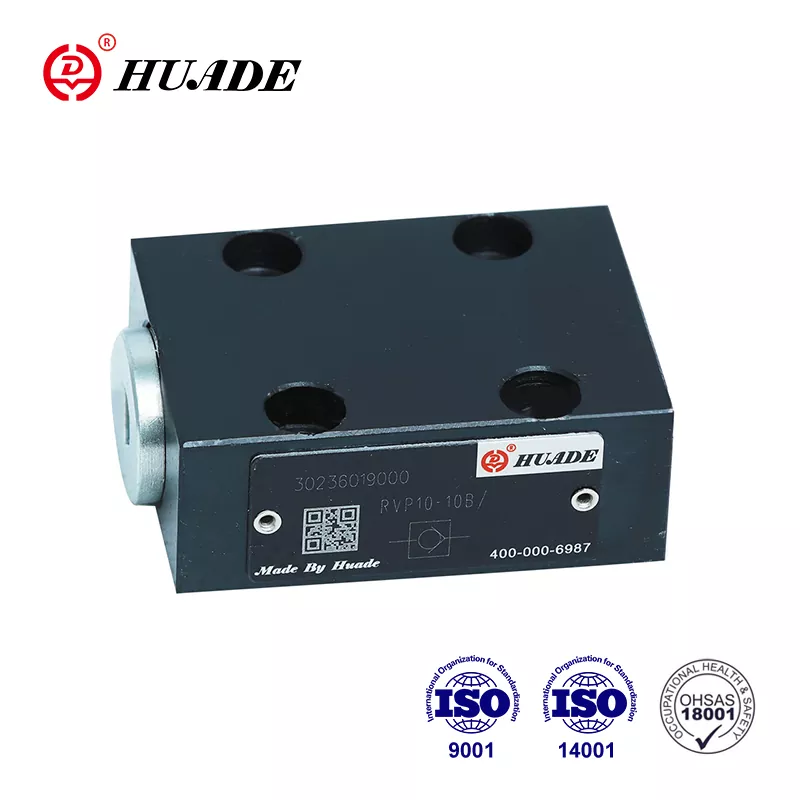

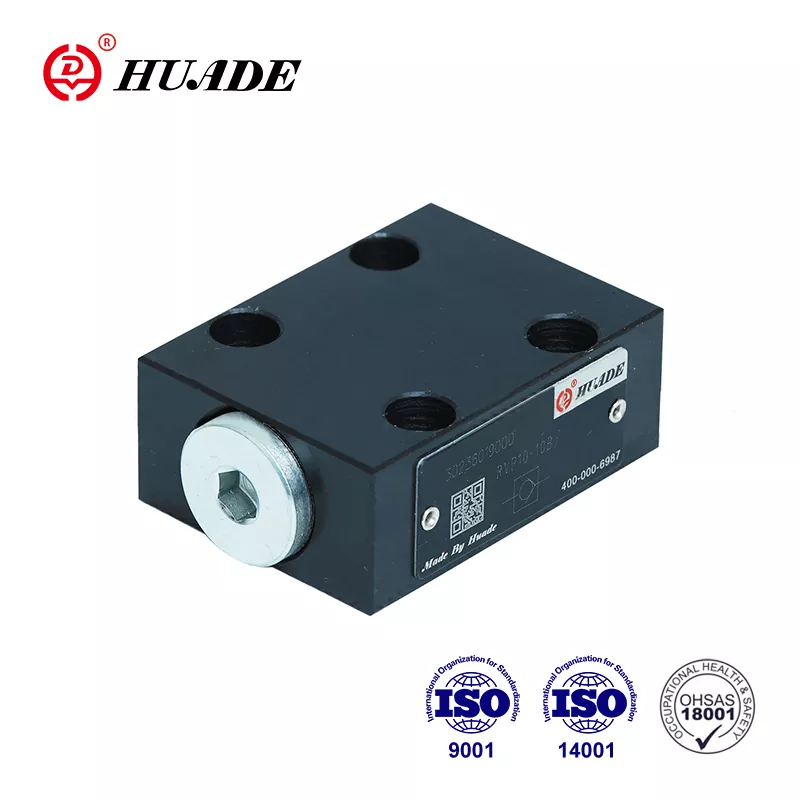

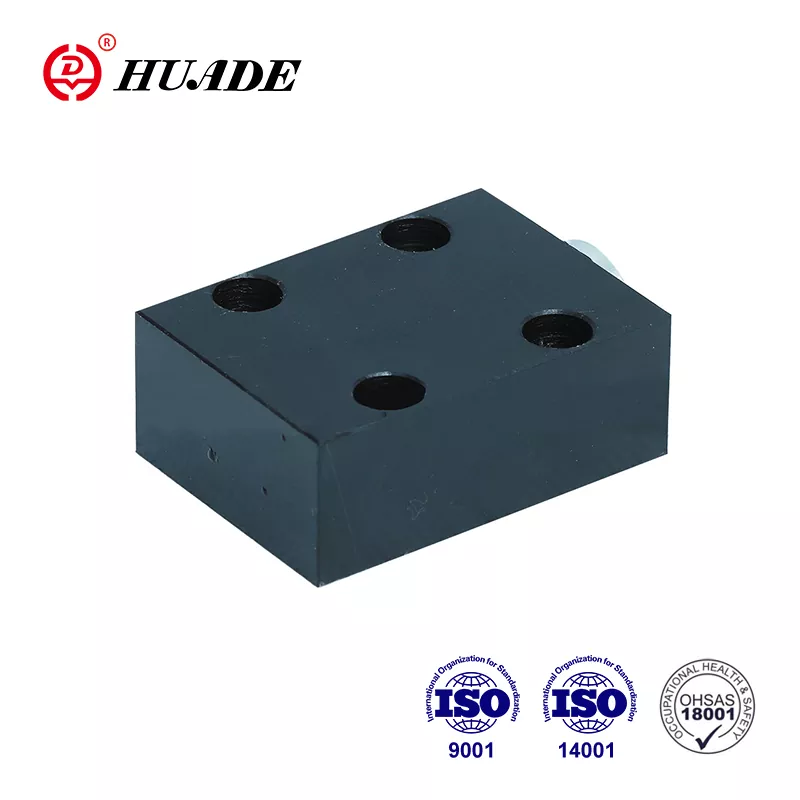

Valvola di ritegno RVP 6

Collaborazione con Rexroth per oltre 7 anni dal 1979, la valvola di ritegno Huade® RVP 6 può sostituire completamente la valvola dello stesso tipo offerta da Rexroth. La fabbrica ha superato ISO9001, ISO14001 e ISO45001. Le valvole di ritegno Huade sono ampiamente utilizzate nei macchinari per l'ingegneria e l'edilizia, nella metallurgia, nelle macchine utensili, ecc. Tutte le valvole di ritegno RVP 6 saranno sottoposte a severi test prima di lasciare la fabbrica per garantire una qualità eccellente.

Parametro del prodotto della valvola di ritegno RVP 6

Caratteristiche del prodotto e applicazione della valvola di ritegno RVP 6

Caratteristiche:

▶ Collegamento alla piastra

▶ Chiusura senza perdite in una direzione

Applicazione:

La valvola di ritegno RVP 6 viene utilizzata principalmente all'uscita della pompa come valvola di contropressione e valvola di bypass.

Dettagli di produzione della valvola di ritegno RVP 6

La valvola di ritegno tipo RVP 6 ha il compito di chiudere preferibilmente un flusso senza perdite in una direzione e di consentire il flusso libero nella direzione opposta. Fondamentalmente è composta da alloggiamento (1), otturatore (2) molla di compressione (3), e sedile a molla(4). La corsa dell'otturatore (2), che viene guidato sulla sua

diametro esterno, è limitato da un fermo meccanico. La molla di compressione incorporata (3) supporta il movimento di chiusura. Inoltre la molla di compressione (3) mantiene l'otturatore (2) in posizione chiusa anche quando non c'è flusso attraverso la valvola.

Simbolo

Diagramma della struttura

①Alloggiamento  ②Funzione a fungo  ③Molla  ④Sedile a molla

Avviso sulla valvola di ritegno RVP 6

1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria

3. I prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4. Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario

5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8/

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
