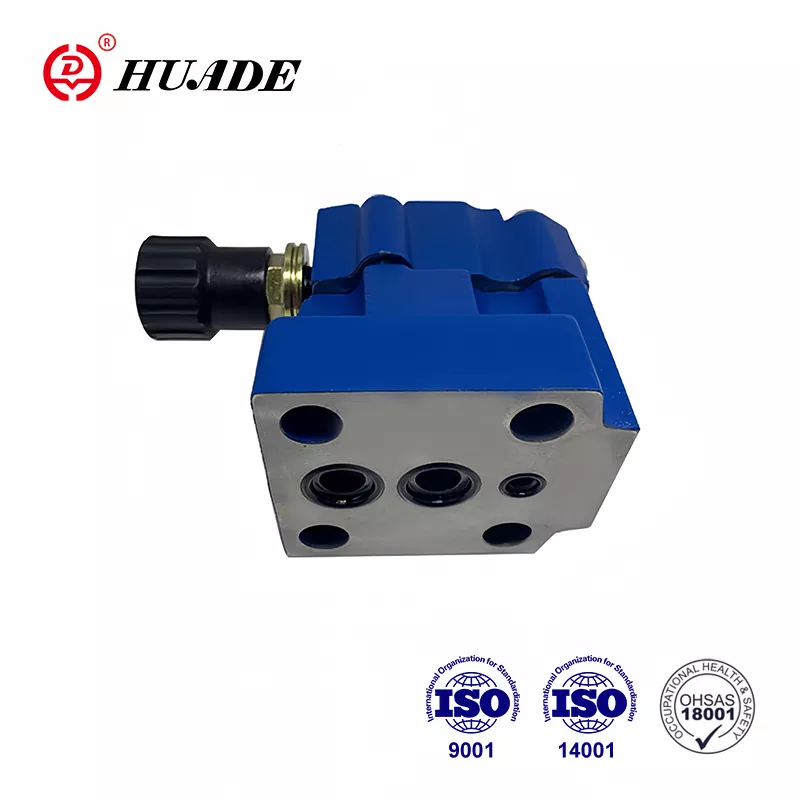

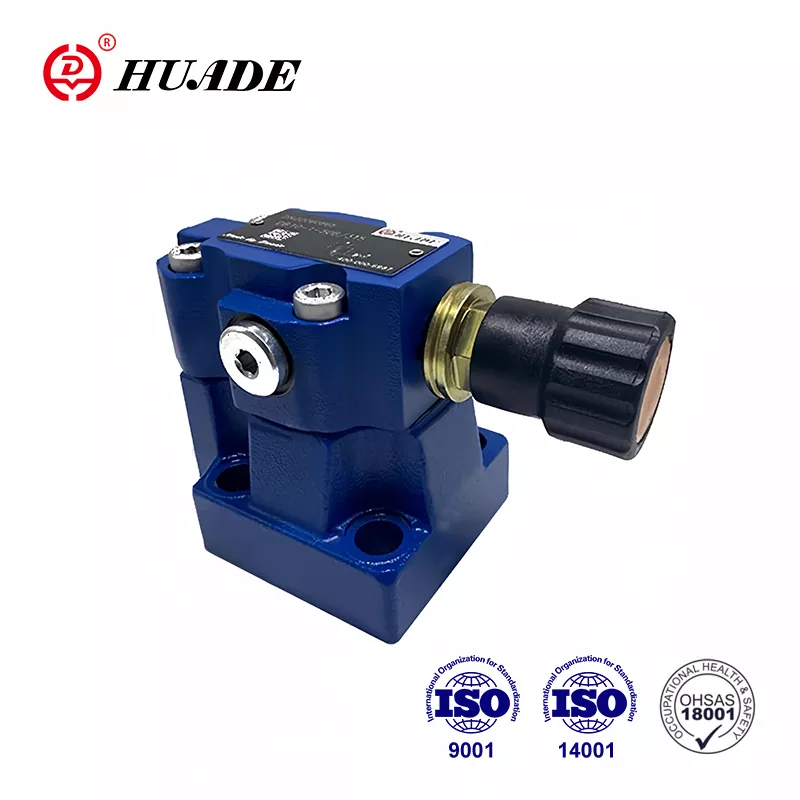

Valvola limitatrice di pressione DB 10

Fondata nel 1979, Huade Hydraulic è diventata leader nel settore idraulico cinese grazie all'introduzione della tecnologia avanzata di Rexroth. Le valvole limitatrici di pressione Huade® DB 10 corrispondono alla serie DB10 di Rexroth. La fabbrica utilizza razionalmente le risorse nazionali per fornire ai clienti valvole idrauliche a prezzi accessibili. Allo stesso tempo, ha introdotto più di 750 macchine avanzate da tutto il mondo per garantire la qualità delle valvole idrauliche. Huade Hydraulic e le sue imprese affiliate hanno superato gli standard ISO9001, ISO14001 e OH SAS18001. Le valvole di pressione Hude® sono ampiamente vendute in Cina e all'estero grazie alla qualità affidabile e alle prestazioni stabili. Huade Hydraulics collabora con molte rinomate aziende nazionali per fornire loro soluzioni idrauliche.

Parametro del prodotto della valvola limitatrice di pressione DB 10

Caratteristiche del prodotto e applicazione della valvola limitatrice di pressione DB 10

Caratteristiche:

▶ Montaggio su piastra

▶ Schema delle connessioni secondo DIN 24 340, forma E, ISO 6264 e CETOP - RP 121H

▶ Collegamento del tubo

▶ Inserire la connessione

▶ Tre elementi di regolazione:

. Manopola rotante

. Esadecimale. vite a testa con cappuccio protettivo

. Manopola girevole bloccabile con scala

▶ Scarico azionato da elettrovalvola tramite valvola direzionale incorporata

Applicazione:

Le valvole limitatrici di pressione DB 10 vengono utilizzate per la limitazione (DB) o la limitazione della pressione di controllo.

Funzione, sezione e simboli della valvola limitatrice di pressione DB 10

Generale

Le valvole di pressione tipo DB sono valvole limitatrici di pressione pilotate.

Le valvole limitatrici di pressione (DB) sono costituite principalmente dalla valvola principale (1) con il gruppo cursore principale (3) e dalla valvola pilotata (2) con elemento di regolazione della pressione.

Valvola limitatrice di pressione tipo DB

La pressione presente nella porta A agisce sul cursore principale (3). Allo stesso tempo viene applicata pressione tramite le linee di comando (6) e (7), dotate di orifizi (4) e (5), sul lato caricato a molla della bobina principale (3) e sulla sfera (8 ) nella valvola pilota (2). Se la pressione nell'attacco A supera la valvola tarata sulla molla (9), la sfera (8) si apre contro la molla (9).

Il segnale a tal fine arriva internamente attraverso le linee di controllo (10) e (6) dall'attacco A. Il fluido in pressione sul lato caricato a molla della bobina principale (3) scorre ora attraverso la linea di controllo (7), il foro dell'orifizio (11 ) e la sfera (8) nella camera della molla (12). Nel tipo DB...50B/...confluisce internamente nel serbatoio tramite la tubazione di comando (13), oppure nel tipo DB..50/..Y..esternamente tramite la tubazione di comando (14). A causa degli orifizi (4) e (5) si verifica una caduta di pressione sul cursore principale (3), il collegamento dall'attacco A all'attacco B è aperto. Ora il fluido in pressione scorre dall'attacco A all'attacco B mantenendo la pressione di esercizio impostata.

La valvola limitatrice di pressione può essere scaricata o commutata su un'altra pressione (secondo livello di pressione) tramite l'attacco "X" (15).

struttura del DB...50B

Simbolo di DB...50B

Avviso

1.Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2.Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.

3. Prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4.Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.

5. È richiesta la ruvidità della superficie collegata alla valvola. La ruvidità della superficie è 0,8.

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
