Come funziona una pompa a pistone assiale?

Pompe a pistone assialesono tra i più Pompe idrauliche sofisticate ed efficienti nelle moderne applicazioni industriali. Dalle attrezzature da costruzione e ai sistemi di aeromobili ai macchinari di produzione, Queste pompe forniscono la potenza del fluido ad alta pressione necessaria per la esigente operazioni. Ma come fanno esattamente queste meraviglie ingegneristiche convertite meccaniche energia nella pressione idraulica? Mi immerciamo in profondità nell'affascinante mondo di Le pompe del pistone assiale ed esplorano i loro meccanismi interni.

Comprensione delle basi

Una pompa a pistone assiale è positiva Pompa idraulica di spostamento che utilizza pistoni disposti in uno schema circolare intorno a un asse centrale. A differenza delle pompe a pistoni radiali in cui i pistoni si muovono Perpendicolare all'albero di trasmissione, le pompe a pistoni assiali hanno pistoni che si muovono parallelo all'asse dell'albero. Questa configurazione unica consente un design compatto mentre fornisce caratteristiche di prestazione eccezionali.

Il principio fondamentale dietro tutti gli assiali Le pompe a pistoni sono relativamente semplici: poiché i pistoni ricambiano all'interno del loro Cilindri, creano cicli di aspirazione e scarico alternati. Durante il Scherma di aspirazione, i pistoni disegnano fluido nelle camere del cilindro. Durante il corsa di compressione, costringono il fluido ad alta pressione. Il coordinato Il movimento di pistoni multipli garantisce un flusso di fluido liscio continuo.

Componenti e architettura di base

Il cuore di una pompa a pistone assiale consiste di diversi componenti critici che lavorano in perfetta armonia. Il blocco cilindro, o canna, ospita più pistoni disposti in un preciso modello circolare. In genere, queste pompe sono comprese tra 5 e 11 pistoni, con 7 o 9 di più Comune per l'equilibrio ottimale tra la levigatezza del flusso e la complessità meccanica.

Ogni pistone si collega a una pantofola attraverso una connessione articolare a sfera. Questa disposizione consente al pistone di seguire il movimento angolare pur mantenendo una corretta sigillatura all'interno del suo cilindro. IL I cuscinetti per pantofole cavalcano contro una piastra swash (in design della piastra swash) o anello a camma (nei disegni dell'asse piegato), che converte il movimento rotante dell'albero di trasmissione Nel movimento alternativo necessario per il pompaggio dell'azione.

La piastra della valvola funge da tempismo della pompa meccanismo, con porte di ingresso e uscita posizionate con precisione che si allineano con le camere del cilindro esattamente nei momenti giusti. Ad alta precisione La produzione garantisce un tempismo perfetto tra la posizione del pistone e la porta allineamento, massimizzare l'efficienza volumetrica minimizzando la pressione pulsazioni.

Due varianti di design principali

Le pompe del pistone assiale sono disponibili in due primarie Configurazioni, ciascuna con principi e applicazioni operativi distinti.

Design della piastra swash

Il design della piastra swash rappresenta di più Configurazione comune della pompa a pistone assiale. In questa disposizione, rimangono i pistoni parallelo all'albero di trasmissione mentre i loro cuscinetti di pantofola contattano uno swash angolato piatto. Mentre il blocco del cilindro ruota con l'albero di trasmissione, ogni pistone segue Un modello di movimento sinusoidale determinato dall'angolo della piastra swash.

Quando un pistone si allontana dallo swash piastra, crea aspirazione che attira il fluido attraverso la porta di ingresso nel Camera del cilindro. Mentre la rotazione continua e il pistone si avvicina allo swash si verifica la piastra, la compressione, forzando il fluido attraverso la porta di uscita a elevato pressione. L'angolo della piastra di swash determina direttamente la lunghezza della corsa del pistone, e nelle pompe di spostamento variabili, questo angolo può essere regolato per il flusso di controllo valutare.

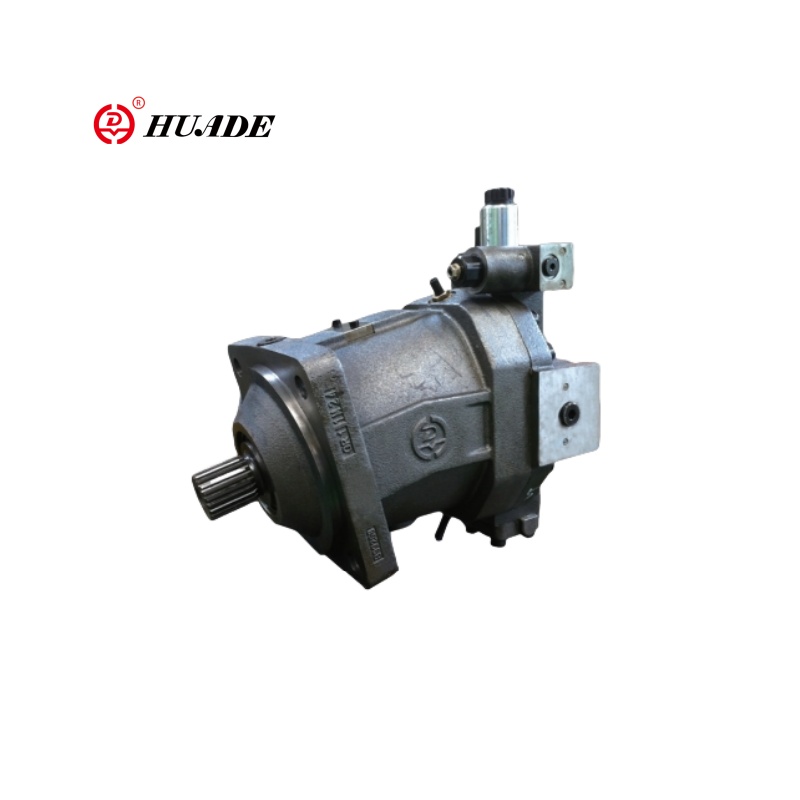

Design dell'asse piegato

Le pompe dell'asse piegato presentano un più complesso ma Configurazione potenzialmente più efficiente. Qui, il blocco cilindro si trova a un angolo (in genere da 15 a 30 gradi) rispetto all'albero di trasmissione. I pistoni si connettono direttamente alla flangia di azionamento attraverso giunti universali o connessioni sferiche, Eliminare la necessità di cuscinetti per pantofola e piastre di swash.

Questo design offre numerosi vantaggi, tra cui pressioni operative più elevate, migliore efficienza ad alta velocità e componenti di usura ridotti. Tuttavia, l'aumento della complessità meccanica fa queste pompe più costose e difficili da produrre, limitando il loro uso a applicazioni specializzate ad alte prestazioni.

Il ciclo di pompaggio ha spiegato

Comprensione del ciclo completo di pompaggio rivela come le pompe a pistoni assiali ottengono le loro prestazioni impressionanti caratteristiche. Ogni pistone subisce quattro fasi distinte durante ogni Rivoluzione dell'albero di trasmissione.

Durante la fase di aspirazione, il pistone si muove lontano dalla piastra della valvola (nei disegni della piastra swash) o segue l'asse piegato Geometria per aumentare il volume del cilindro. La camera del cilindro si collega al file Porta di ingresso, creazione di un differenziale di pressione che attira il fluido nella camera. Una progettazione di ingresso adeguata garantisce un'adeguata fornitura di fluidi senza cavitazione, anche a Alte velocità operative.

La fase di compressione inizia come continua La rotazione sposta il pistone verso la massima posizione della corsa. La camera del cilindro Scollegare dalla porta di ingresso e inizia a connettersi alla porta di uscita. Fluido la compressione inizia gradualmente, consentendo alla pressione di costruire senza intoppi senza carichi di shock improvvisi che potrebbero danneggiare i componenti della pompa.

La compressione del picco si verifica quando il pistone raggiunge il suo approccio più vicino alla piastra della valvola o al punto di compressione massima Il design dell'asse piegato. In questo momento si verifica lo sviluppo della massima pressione e La camera del cilindro si allinea completamente con la porta di uscita per un fluido ottimale scarico.

Infine, la fase di scarico completa il Il ciclo mentre il pistone inizia il suo colpo di ritorno. Pressione residua nel cilindro forze della camera rimanendo fluido attraverso la porta di uscita, mentre la camera Scollegare gradualmente dall'uscita e si prepara a riconnettersi con l'ingresso per il prossimo ciclo.

Tecnologia di spostamento variabile

Una delle caratteristiche più notevoli di molti Le pompe a pistone assiale è la loro capacità di variare lo spostamento durante il funzionamento. Questo La capacità fornisce un controllo senza precedenti sui sistemi idraulici, consentendo Regolazione precisa della portata senza modificare la velocità dell'unità o utilizzare la limitazione valvole che sprecano energia.

In pompe a piastra swash variabili, servo I meccanismi regolano l'angolo della piastra di swash in base alla domanda o all'operatore del sistema ingresso. L'aumento dell'angolo aumenta la lunghezza della corsa del pistone e la pompa Lo spostamento, riducendo l'angolo riduce l'uscita del flusso. Alcuni avanzati I sistemi possono anche invertire l'angolo della piastra di swash, creando pompe che possono funzionare come motori o fornire capacità di flusso inverso.

I sistemi di controllo per variabili Le pompe di spostamento vanno dalla semplice regolazione manuale a sofisticata Sistemi di feedback elettronico. I controlli compensati dalla pressione si regolano automaticamente spostamento per mantenere una pressione costante indipendentemente dalla domanda di flusso, mentre I sistemi di rilevamento del carico ottimizzano il consumo di energia abbinando l'output della pompa a Requisiti di sistema effettivi.

Caratteristiche delle prestazioni e Applicazioni

Le pompe del pistone assiale eccellono nelle applicazioni che richiedono alta pressione, controllo preciso e funzionamento affidabile. Il loro tipico Le pressioni operative vanno da 1.000 a 10.000 psi o più Disegni specializzati in grado di superare i 15.000 psi. Le portate variano drammaticamente basato sullo spostamento e velocità, da pochi galloni al minuto Applicazioni di precisione a centinaia di galloni al minuto nei sistemi industriali.

L'efficienza dell'assiale ben progettato Le pompe a pistoni in genere superano il 90%, rendendole ideali per le attrezzature mobili dove il consumo di carburante influisce direttamente sui costi operativi. Le loro dimensioni compatte Rispetto alla capacità di uscita li rende particolarmente preziosi negli aeromobili idraulica, dove i vincoli di peso e spazio sono fondamentali.

L'attrezzatura da costruzione rappresenta forse La più grande area di applicazione, in cui queste pompe alimentano tutto da Excavator Boom a bulldozer tracce. La capacità di spostamento variabile consente operatori per controllare con precisione implementare il movimento mantenendo ottimale Efficienza del motore in condizioni di carico variabili.

Considerazioni sulla manutenzione e sulla longevità

Una corretta manutenzione è cruciale per massimizzare la vita e la performance della pompa a pistone assiale. La produzione di precisione e le tolleranze strette richieste per il funzionamento ottimale rendono queste pompe sensibili a contaminazione e condizioni fluide improprie. Filtrazione di alta qualità, Analisi regolare dei fluidi e aderenza alle specifiche del produttore per Il tipo di fluido idraulico e i livelli di pulizia sono essenziali.

Modelli di usura dei componenti in pistone assiale Le pompe sono prevedibili e gestibili con una manutenzione adeguata. Padie di pantofola e Le piastre di swash nei disegni di piastre swash sperimentano i tassi di usura più alti dovuti il loro contatto scorrevole sotto carichi elevati. I rivestimenti e i materiali moderni hanno Vita componente drasticamente estesa, ma ispezione regolare e tempestiva La sostituzione rimanga importante.

I sofisticati sistemi di controllo in Le pompe di spostamento variabili richiedono ulteriore attenzione all'elettronica componenti e pulizia della valvola servo. Calibrazione e sistema regolari La diagnostica aiuta a garantire prestazioni ottimali e prevenire costosi guasti.
