Se lavori con impianti idraulici, probabilmente hai sentito parlare della valvola di controllo direzionale Rexroth 4WE 6 J. Questa valvola è uno dei componenti più affidabili nell'idraulica industriale e capire come funziona può aiutarti a prendere decisioni migliori per la tua attrezzatura.
Il 4WE 6 J è prodotto da Bosch Rexroth, un'azienda nota per le parti idrauliche di qualità. Questa particolare valvola controlla la direzione del flusso del fluido nei sistemi idraulici. Pensatelo come un controllore del traffico per l'olio idraulico, indirizzandolo dove deve andare per far funzionare correttamente le macchine.
Cosa rende speciale il 4WE 6 J
La valvola di controllo portata 4WE 6 J per Rexroth si distingue per il suo design. È una valvola a solenoide, il che significa che utilizza elettromagneti per cambiare posizione. Quando si invia un segnale elettrico alla valvola, questa muove le parti interne che cambiano il percorso in cui scorre l'olio.
Questa valvola ha una configurazione 4/3. Il "4" significa che ha quattro porte dove si collegano le linee idrauliche. Il "3" significa che ha tre posizioni in cui può spostarsi. Nella posizione centrale, tutte le porte sono chiuse. Questo è importante per la sicurezza perché quando alla valvola non viene detto cosa fare, blocca tutto il flusso e mantiene tutto bloccato in posizione.
La valvola utilizza molle per tornare automaticamente in questa posizione centrale. Quando si spegne il segnale elettrico, le molle spingono la bobina interna al centro. Questo design con centraggio a molla è affidabile ed è stato testato su migliaia di macchine nel corso di molti anni.
Come funziona la bobina "J".
La lettera "J" nel nome indica il tipo di bobina all'interno della valvola. Lettere diverse indicano schemi di flusso diversi e la bobina J ha uno scopo specifico. Nella posizione centrale, tutte e quattro le porte sono bloccate. Niente entra o esce. Questa è chiamata configurazione a centro chiuso.
Quando si eccita un solenoide, la valvola si sposta per collegare la pressione a un attacco di lavoro bloccando gli altri. Passare all'altro solenoide e i collegamenti si invertono. Ciò ti dà un controllo preciso sulla direzione in cui si muove il cilindro idraulico o il motore.
La struttura a centro chiuso della valvola di controllo direzionale 4WE 6 J per Rexroth la rende perfetta per le macchine che devono mantenere la posizione quando sono ferme. Macchine utensili, macchine per lo stampaggio a iniezione e presse traggono vantaggio da questa funzionalità. Quando la valvola è in posizione neutra, l'attuatore rimane esattamente dov'è senza deriva.
Specifiche tecniche che dovresti conoscere
La 4WE 6 J utilizza uno schema di montaggio standard NG6, chiamato anche CETOP 03. Questa standardizzazione significa che è possibile sostituirla con altre valvole NG6, se necessario. I fori di montaggio sono distanziati con precisione, con quattro filettature M5 in uno schema specifico che corrisponde agli standard del settore.
Questa valvola può gestire fino a 350 bar di pressione sulle porte principali. La portata massima è di 80 litri al minuto quando si utilizzano solenoidi CC. La valvola funziona con olio idraulico che ha una viscosità compresa tra 10 e 500 mm²/s e può funzionare a temperature da -20°C a +80°C.
Il tempo di risposta è importante nei sistemi idraulici. Il 4WE 6 J cambia posizione in circa 20-70 millisecondi quando lo accendi e tra 10 e 60 millisecondi quando lo spegni. Questa risposta rapida aiuta le macchine a lavorare senza intoppi e senza ritardi.
I solenoidi sono disponibili in diverse opzioni di tensione. Le scelte comuni includono 24 V CC, che è la più popolare negli ambienti industriali. È inoltre possibile ottenere versioni da 12 V CC, 110 V CA o 230 V CA. Le versioni DC assorbono circa 30 watt di potenza e possono funzionare continuamente senza surriscaldarsi.
Dove vengono utilizzate queste valvole
Gli stabilimenti di produzione utilizzano la valvola di controllo direzione 4WE 6 J di Rexroth in molte applicazioni. Nelle officine meccaniche, queste valvole controllano il movimento degli utensili da taglio e dei portapezzi. La funzione a centro chiuso impedisce movimenti indesiderati quando la macchina è al minimo, migliorando la sicurezza e la precisione.
Le macchine per lo stampaggio a iniezione si affidano a queste valvole per controllare l'apertura e la chiusura dello stampo. L'elevata velocità di commutazione aiuta a mantenere i ritmi di produzione e il centraggio affidabile garantisce una qualità costante delle parti. Alcune macchine per lo stampaggio eseguono cicli di migliaia di volte al giorno e la 4WE 6 J può gestire fino a 15.000 cicli all'ora.
Le presse utilizzano queste valvole per controllare il movimento del pistone. La capacità di mantenere la pressione quando centrato è essenziale per le operazioni di formatura in cui il pezzo deve essere tenuto saldamente durante la lavorazione. L'alta pressione nominale della valvola di 350 bar offre molta capacità per applicazioni impegnative.
Le linee di produzione automatizzate spesso hanno più valvole 4WE 6 J che lavorano insieme. Ciascuna valvola controlla un cilindro o motore diverso e tutte si coordinano per spostare i prodotti attraverso varie stazioni. Il montaggio standardizzato semplifica l'installazione e la manutenzione dell'intero sistema.
Lettura del numero del modello
Rexroth utilizza per le proprie valvole un sistema di codifica dettagliato. Un tipico numero di modello completo potrebbe essere 4WE 6 J6X/EG24N9K4. Ogni parte di questo codice ti dice qualcosa di specifico sulla valvola.
Il "4WE" all'inizio ti dice che si tratta di una valvola direzionale a quattro vie, azionata da solenoide. Il "6" indica la dimensione NG6. La "J" è il tipo di bobina di cui abbiamo parlato in precedenza. Il "6X" si riferisce alla serie di componenti, che si riferisce alle caratteristiche prestazionali.
Dopo la barra, "E" indica che ha solenoidi con perno bagnato che si trovano nell'olio idraulico. "G24" significa che utilizza un'alimentazione a 24 V CC. La "N" indica i materiali delle guarnizioni, dove N indica le guarnizioni in gomma NBR standard. La sezione "9K4" include opzioni aggiuntive come funzionalità di esclusione manuale e tipi di connettori.
Comprendere questa codifica aiuta quando si ordinano valvole sostitutive o si confrontano modelli diversi. La valvola di controllo direzionale 4WE 6 J per Rexroth può avere molte varianti in base alle vostre esigenze specifiche e il numero del modello cattura tutti questi dettagli.
Problemi comuni e soluzioni
Come ogni componente meccanico, queste valvole possono sviluppare problemi nel tempo. Il problema più comune è l'inceppamento, per cui la bobina non si muove agevolmente all'interno del corpo della valvola. Questo di solito accade a causa della contaminazione dell'olio idraulico.
Il gioco interno in un 4WE 6 J è molto piccolo, tra 3 e 13 micrometri. È più piccolo di un capello umano. Quando le particelle di sporco penetrano nell'olio, possono incepparsi in questi spazi ristretti e impedire il movimento della bobina. Questo è chiamato blocco del limo e può danneggiare la valvola se non risolto.
Mantenere pulito l'olio idraulico previene la maggior parte dei problemi. Utilizzare filtri che soddisfino gli standard di pulizia ISO 4406 del 20/18/15 o superiori. Cambiare regolarmente i filtri e prestare attenzione ai segni di contaminazione come olio torbido o rumori insoliti provenienti dal sistema.
Il burnout della bobina è un altro problema che può verificarsi. Se la bobina si blocca e non riesce a muoversi, il solenoide assorbe più corrente cercando di spingerla. Questa corrente extra crea calore che può danneggiare gli avvolgimenti della bobina. Le versioni CA della valvola sono più sensibili a questo problema rispetto alle versioni CC.
Il controllo dell'alimentazione elettrica aiuta a prevenire problemi alla bobina. Assicurati che la tensione rimanga entro il 10% della tensione nominale. Le connessioni devono essere pulite e strette, con un'adeguata tenuta contro l'umidità. La valvola utilizza connettori con grado di protezione IP65 o IP67 a seconda della versione, quindi mantenere adeguatamente queste guarnizioni.
Le perdite interne aumentano con l’invecchiamento delle valvole. Si tratta di normale usura, ma una perdita eccessiva influisce sulle prestazioni del sistema. Se si nota una velocità dell'attuatore più lenta o una forza di tenuta ridotta, la causa potrebbe essere una perdita interna. Testare la caduta di pressione attraverso la valvola può aiutare a diagnosticare questo problema.
Suggerimenti per la manutenzione
Una manutenzione regolare garantisce il funzionamento affidabile della vostra valvola di controllo direzione 4WE 6 J per Rexroth. La valvola in sé non necessita di molta attenzione, ma il sistema idraulico attorno ad essa sì. Il rispetto di alcune semplici pratiche prolunga significativamente la durata della valvola.
La qualità dell'olio è la cosa più importante. Segui il principio "pulito, fresco e asciutto". L'olio pulito previene la contaminazione. L'olio freddo riduce l'usura e prolunga la durata dei componenti. L'olio secco previene la corrosione e mantiene la corretta viscosità. Testa periodicamente il tuo olio e cambialo secondo le raccomandazioni del produttore.
Anche il controllo della temperatura aiuta. La valvola può funzionare fino a 80°C, ma farla funzionare a temperature più basse è meglio per la longevità. Se il tuo sistema si surriscalda, considera l'aggiunta di uno scambiatore di calore. Le bobine dei solenoidi possono raggiungere 150°C sulla loro superficie, ma il funzionamento a temperature più basse riduce lo stress elettrico.
Molte valvole 4WE 6 J includono opzioni di comando manuale. Questi consentono di spostare manualmente la valvola quando la macchina è spenta o durante la risoluzione dei problemi. Quando si utilizza l'azionamento manuale, mantenere la pressione del sistema al di sotto di 50 bar per evitare una forza eccessiva. Non premere mai entrambi gli azionamenti manuali contemporaneamente.
La posizione di montaggio non limita molto la valvola. Puoi installarlo con qualsiasi orientamento, anche se il montaggio orizzontale spesso funziona meglio per la dissipazione del calore. Assicurarsi che ci sia spazio adeguato attorno ai solenoidi per consentire la circolazione dell'aria di raffreddamento.
Alternative e compatibilità

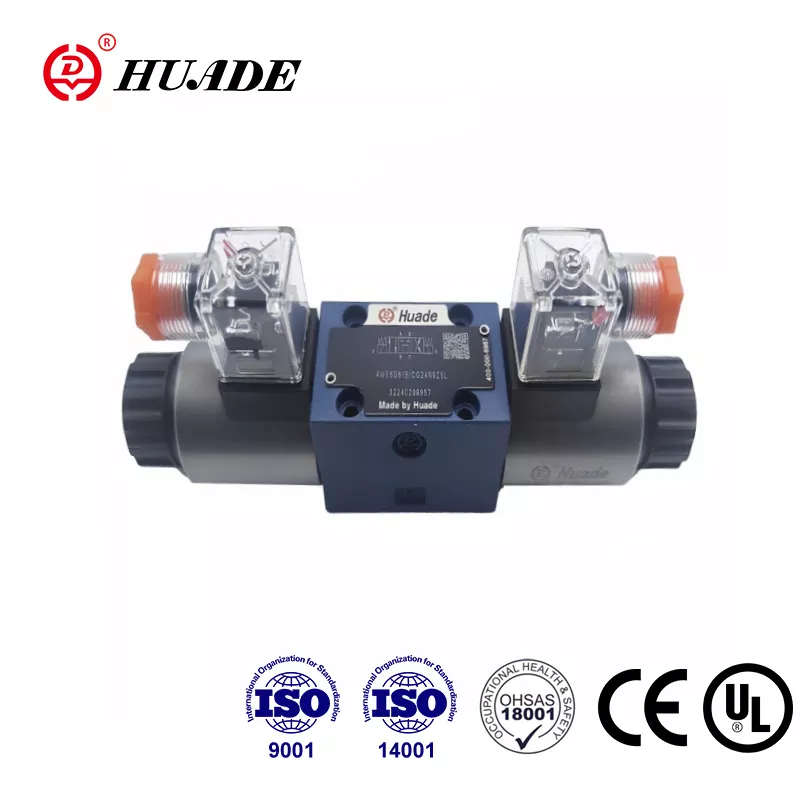

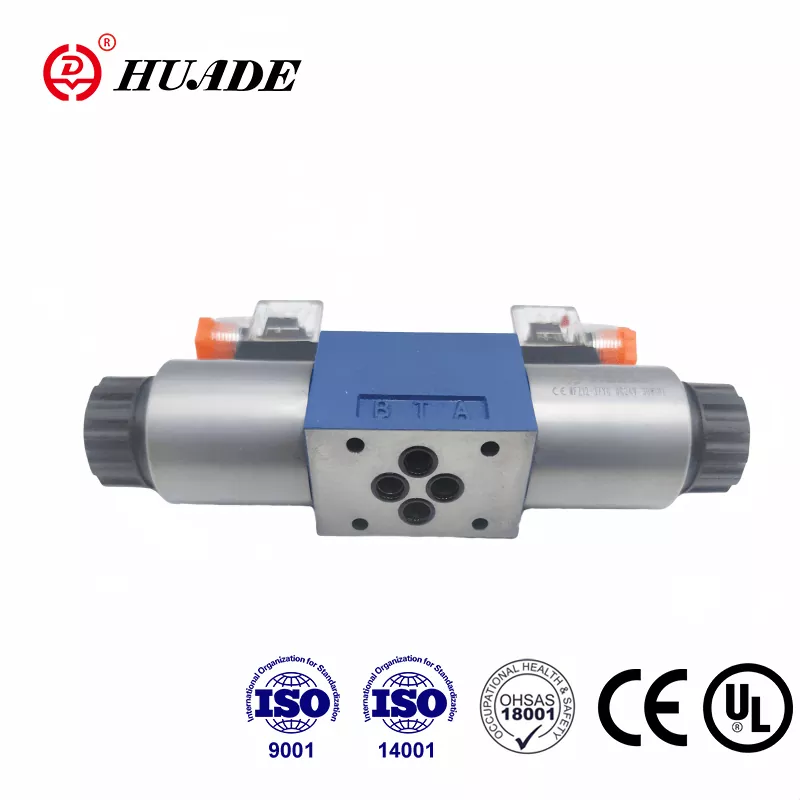

Mentre Rexroth produce valvole di qualità, altri produttori offrono alternative compatibili. Comprendere le opzioni a tua disposizione aiuta con l'approvvigionamento e la gestione dei costi. Qualsiasi valvola con uno schema di montaggio NG6 può adattarsi fisicamente al punto in cui viene montata una 4WE 6 J.
Yuken produce il DSG-01-3C3, che fornisce funzionalità simili con una bobina centrale chiusa. Parker offre la serie D1VW con portate comparabili. Eaton Vickers ha il modello DG4V-3-6C. Queste alternative costano solitamente dal 20% al 30% in meno rispetto ai pezzi originali Rexroth.
Quando si valutano le alternative, abbinare attentamente i valori di pressione, la capacità di flusso e le specifiche elettriche. Non tutte le valvole NG6 sono uguali. Alcuni potrebbero avere tempi di risposta o caratteristiche di commutazione diversi che influiscono sull'applicazione.
La valvola di controllo direzionale 4WE 6 J per Rexroth ha una comprovata esperienza con un tempo medio tra i guasti misurato in anni. Alcuni marchi alternativi potrebbero non corrispondere a questa affidabilità. Per applicazioni critiche spesso è opportuno pagare un sovrapprezzo per i ricambi originali Rexroth.
I servizi di ricostruzione offrono un'altra opzione. Diverse aziende sono specializzate nella ristrutturazione di valvole idrauliche. Smontano, puliscono, sostituiscono le parti usurate e testano la valvola riportandola a condizioni pari al nuovo. Le valvole ricostruite costano meno di quelle nuove e possono funzionare bene per applicazioni meno impegnative.
Dove acquistare
Trovare un fornitore per il 4WE 6 J non dovrebbe essere difficile. Bosch Rexroth dispone di un negozio online ufficiale all'indirizzo [store.boschrexroth.com](http://store.boschrexroth.com/) dove è possibile ordinare direttamente. Ciò garantisce parti originali e un'adeguata copertura della garanzia.
I distributori industriali immagazzinano queste valvole a livello regionale. Aziende come Motion Industries, Applied Industrial Technologies e altri specialisti dell'idraulica vendono prodotti Rexroth. Lavorare con un distributore locale ti offre supporto tecnico e consegne più rapide per esigenze urgenti.
I mercati online come eBay hanno sia valvole nuove che usate. I prezzi per le nuove unità variano generalmente da $ 300 a $ 500 a seconda del modello specifico e delle opzioni. Le valvole usate vengono vendute da $ 100 a $ 250, anche se si scambia la copertura della garanzia con un costo inferiore.
I fornitori asiatici su piattaforme come Shopee o Alibaba offrono versioni compatibili a prezzi più bassi, a volte intorno ai 150 dollari. La qualità varia a seconda di queste fonti, quindi ricerca attentamente il venditore se scegli questo percorso. Per le applicazioni critiche, affidarsi a fornitori conosciuti.
Al momento dell'ordine, tieni a portata di mano il numero di modello completo. La valvola di controllo direzionale 4WE 6 J per Rexroth è disponibile in molte configurazioni e l'errata tensione o il tipo di connettore sbagliato creano problemi. Ricontrolla le specifiche elettriche e i dettagli di montaggio prima dell'acquisto.
Considerazioni sull'installazione
Installare correttamente un 4WE 6 J garantisce buone prestazioni e lunga durata. Inizia con una superficie di montaggio pulita. La valvola sigilla contro questa superficie e qualsiasi graffio o sporco può causare perdite. Utilizzare la coppia di serraggio adeguata sulle viti di montaggio per evitare di deformare il corpo della valvola.
Le connessioni delle porte devono essere pulite e adeguatamente dimensionate. La valvola utilizza porte di dimensioni NG6 standard e le linee idrauliche devono corrispondere. L'uso di linee sottodimensionate limita il flusso e aumenta la caduta di pressione. Le linee sovradimensionate sprecano spazio ma non compromettono le prestazioni.
Quando si collega l'alimentazione elettrica, seguire lo schema elettrico per il proprio modello specifico. I solenoidi in genere si collegano a un controller o un interruttore che fornisce la tensione appropriata. Alcuni modelli includono spie luminose per mostrare quale solenoide è eccitato, il che aiuta durante la risoluzione dei problemi.
Prendi in considerazione l'aggiunta di manometri nei punti chiave del tuo sistema. Il monitoraggio della pressione sulle porte delle valvole aiuta a diagnosticare i problemi e a ottimizzare le prestazioni. I pressostati possono fornire interblocchi di sicurezza per impedire il funzionamento al di fuori dei parametri di sicurezza.
Lavorare con fluidi diversi
La maggior parte dei sistemi idraulici utilizza olio minerale e il 4WE 6 J funziona perfettamente con questi fluidi. Le guarnizioni NBR standard gestiscono oli a base di petrolio in un ampio intervallo di temperature. Ciò copre la maggior parte delle applicazioni industriali.
Alcuni sistemi richiedono fluidi ecocompatibili come HFC (acqua glicole) o HFD (estere sintetico). La valvola di controllo portata 4WE 6 J per Rexroth può funzionare con questi fluidi, ma è necessario il materiale di tenuta adatto. Ordinare la valvola con guarnizioni in FKM (Viton), indicate con una "V" nel codice modello invece che con "N".
I fluidi a base d'acqua riducono la durata rispetto all'olio minerale. Rexroth stima una durata di vita inferiore di circa il 30% quando si utilizzano fluidi HFC. L'aumento dell'usura deriva dalle diverse proprietà di lubrificazione e dalla potenziale cavitazione. Se è necessario utilizzare questi fluidi, considerare un leggero sovradimensionamento dei componenti per compensare.
I limiti della temperatura operativa cambiano anche con fluidi diversi. I fluidi HFC limitano la temperatura massima a 50°C invece del limite di 80°C con l'olio minerale. Pianifica il tuo sistema di raffreddamento di conseguenza se utilizzi fluidi idraulici alternativi.
Comprendere le curve di prestazione
Rexroth fornisce dati prestazionali in manuali tecnici che mostrano come si comporta la valvola in diverse condizioni. Le curve di caduta di pressione mostrano la quantità di pressione persa spingendo l'olio attraverso la valvola a varie portate. Per la bobina J, prevedere una caduta di pressione di circa 2 bar a 20 litri al minuto.
Questa caduta di pressione rappresenta uno spreco di energia nel sistema. Portate più elevate creano una maggiore caduta di pressione, seguendo una relazione curva. Quando si progetta un circuito idraulico, tenere conto di questa perdita per garantire che gli attuatori ricevano una pressione adeguata.
Il numero del limite di potenza per la valvola di controllo direzionale 4WE 6 J per Rexroth è 8. Si tratta di un parametro specifico di Rexroth che mette in relazione flusso, pressione e viscosità dell'olio con la generazione di calore. Rimanere al di sotto di questo limite previene il surriscaldamento durante il funzionamento continuo.
La frequenza di commutazione influisce sulla durata della valvola. Sebbene la valvola possa eseguire meccanicamente fino a 15.000 cicli all'ora, le applicazioni tipiche funzionano molto più lentamente. Velocità di ciclo più elevate accelerano l'usura delle guarnizioni e dei componenti del solenoide. Adatta la tua frequenza operativa alle tue reali esigenze anziché massimizzarla.
Documentazione e supporto
Bosch Rexroth fornisce una documentazione tecnica dettagliata per le proprie valvole. La scheda del catalogo principale mostra dimensioni, dettagli di montaggio e specifiche di base. Manuali più dettagliati spiegano le procedure di installazione, i requisiti di manutenzione e le fasi di risoluzione dei problemi.
Potete scaricare questi documenti dal sito web Rexroth oppure richiederli ai distributori. Avere il manuale tecnico per il tuo modello specifico aiuta durante l'installazione e la manutenzione. I documenti includono simboli idraulici che mostrano come rappresentare la valvola negli schemi elettrici.
Il team di supporto tecnico di Rexroth può aiutarvi con le domande sull'applicazione. Se non sei sicuro che un 4WE 6 J soddisfi le tue esigenze, possono consigliare alternative o suggerire modifiche. Questo supporto è prezioso quando si progettano nuovi sistemi o si aggiornano le apparecchiature esistenti.
Gli strumenti di selezione online ti consentono di configurare le valvole in base alle tue esigenze. Inserisci la portata, la pressione, la tensione e altri parametri e lo strumento suggerirà i modelli adatti. Ciò ti aiuta a garantire di ottenere esattamente ciò di cui hai bisogno senza decodificare manualmente i numeri di modello.
Considerazioni finali
La valvola di controllo direzione 4WE 6 J per Rexroth rappresenta una tecnologia collaudata nel controllo idraulico. Il suo design a solenoide, centrato a molla con posizionamento a centro chiuso serve innumerevoli applicazioni in tutto il mondo. Capire come funziona ti aiuta a usarlo in modo efficace e a mantenerlo correttamente.
I principali vantaggi includono il montaggio standardizzato NG6, l'affidabile funzione a centro chiuso e l'ampia disponibilità di parti e supporto. La valvola gestisce pressioni elevate e fornisce una commutazione reattiva per un controllo preciso. Molteplici opzioni e configurazioni di tensione si adattano ai diversi requisiti della macchina.
Una corretta installazione e manutenzione mantengono queste valvole funzionanti per anni. L'olio idraulico pulito è il fattore più importante per la longevità della valvola. La sostituzione regolare dei filtri e l'attenzione alla temperatura operativa prevengono la maggior parte dei problemi prima che si manifestino.
Che tu stia sostituendo una valvola guasta, progettando una nuova macchina o semplicemente cercando di comprendere l'attrezzatura esistente, il 4WE 6 J merita considerazione. Decenni di prestazioni comprovate in applicazioni industriali esigenti testimoniano la sua qualità e affidabilità. Con la dovuta cura, questa valvola funzionerà bene per il vostro sistema idraulico per molti anni.
