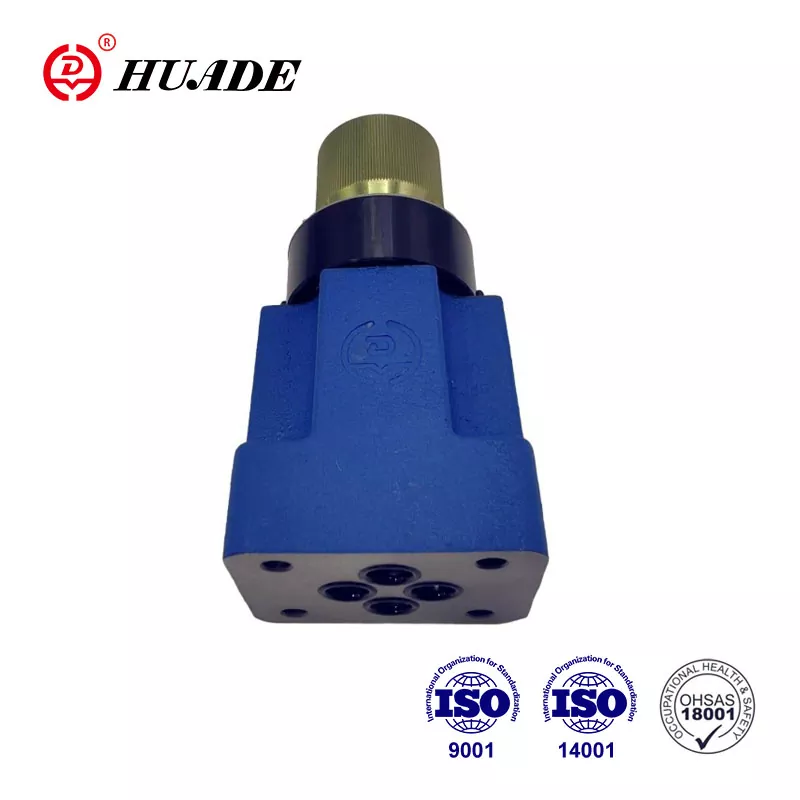

Valvola di controllo del flusso idraulico a 2 vie: una guida completa

Una valvola di controllo del flusso idraulico a 2 vie è un componente cruciale nei sistemi idraulici che controlla la velocità con cui il fluido si sposta attraverso un circuito. Pensalo come un rubinetto d'acqua: puoi girarlo per controllare la quantità di acqua scorre. Nei sistemi idraulici, queste valvole controllano la velocità di macchine come escavatori, macchine per stampaggio a iniezione e apparecchiature di fabbrica.

Perché il controllo del flusso è importante nei sistemi idraulici

In qualsiasi sistema idraulico, tre cose sono essenziali:

• Pressione- Determina quanta forza o potere ottieni
• Direzione- Controlla in che modo le cose si muovono
• Fluire- Controlla la velocità con cui le cose si muovono

Come funziona una valvola di controllo del flusso idraulico a 2 vie?

Parti di base della valvola

Ogni valvola di controllo del flusso idraulico a 2 vie ha queste parti principali:

• Corpo valvola- Il guscio esterno che si collega alle linee idrauliche
• Apertura dell'acceleratore- un piccolo spazio che fluido scorre attraverso
• Elemento di controllo- si sposta per rendere il divario più grande o più piccolo
• Meccanismo di regolazione- Ti consente di controllare la valvola (manopola manuale o segnale elettrico)
• Primavera- Aiuta la valvola a tornare alla sua posizione di partenza

La scienza dietro il controllo del flusso

Quando il fluido idraulico scorre attraverso una piccola apertura, crea resistenza. Questo principio di controllo della velocità idraulica è ciò che fa funzionare queste valvole. La formula di base è:

Questo significa:

• Apertura più grande = più flusso = velocità più veloce
• Apertura più piccola = flusso inferiore = velocità più lenta
• Pressione più alta = più flusso (se l'apertura rimane lo stesso)

Per le applicazioni della valvola del cilindro idraulico, questa relazione controlla direttamente la velocità con cui il pistone si muove. Nei sistemi di controllo del motore idraulico, determina la velocità di rotazione.

Quali sono i tipi di valvole di controllo del flusso idraulico a 2 vie?

1. Valvole a farfalla semplice (non compensate)

Questi sono il tipo più elementare. Funzionano come un rubinetto dell'acqua manuale:

Come funzionano:Regoli manualmente una manopola per modificare la dimensione di apertura

Meglio per:Applicazioni semplici in cui la velocità esatta non è critica

2. Valvole di controllo del flusso compensato dalla pressione

Questi sono molto più intelligenti. Si regolano automaticamente per mantenere costantemente il flusso anche quando la pressione cambia.

Come funzionano:Un meccanismo speciale all'interno mantiene la differenza di pressione attraverso la costante di apertura dell'acceleratore

Meglio per:Macchine di precisione, linee di produzione automatizzate

3. Valvole compensate di pressione e temperatura

Questi sono il tipo più avanzato. Si adattano sia alle variazioni di pressione che di temperatura.

Come funzionano:Materiali speciali all'interno rispondono alle variazioni di temperatura e regola automaticamente la valvola

Meglio per:Aerospaziale, attrezzatura di test, applicazioni critiche

Quale metodo di controllo dovresti scegliere per la tua valvola di controllo del flusso idraulico?

Controllo manuale

Cos'è:Ruote a mano, manopole o viti che giri a mano

Quando usare:Macchine semplici che non richiedono controllo automatico

Esempi:Attrezzature per negozi di base, presse manuali

Controllo elettrico

Valvole del solenoide (on/off)

• Funzione:Controllo on/off semplice come un interruttore della luce
• Buono per:Operazioni di avvio/arresto di base
• Limitazione:Non è possibile fornire un controllo a velocità regolare

Valvole proporzionali

• Funzione:Controllo regolare basato sui segnali elettrici (0-10 V o 4-20MA)
• Tempo di risposta:50-80 Hz (abbastanza veloce per la maggior parte delle applicazioni)
• Buono per:Stampaggio ad iniezione, automazione generale

Valvole servO

• Funzione:Controllo ultra-precise con feedback di posizione
• Tempo di risposta:150-200 Hz (molto veloce)
• Buono per:Produzione aerospaziale e ad alta precisione

Confronto delle prestazioni

Tipo di controllo	Precisione	Velocità	Costo	Miglior utilizzo
Manuale	Basso	Lento	Basso	Attrezzatura semplice
Solenoide	Basso	Veloce	Basso	Controllo on/off
Proporzionale	Medio-alto	Medio	Medio	Automazione generale
Servo	Molto alto	Molto veloce	Alto	Applicazioni di precisione

Installazione e progettazione del sistema

Dove dovrebbe essere installata una valvola di controllo a flusso a 2 vie?

È possibile installare le valvole di controllo del flusso in tre modi:

Controllo dell'ingresso (metro-in)

• Controlla l'olio che va nel cilindro
• Buono per carichi positivi (come il sollevamento)
• Rischio: può causare cavitazione se non progettata correttamente

Controllo dell'outlet (misuratore)

• Controlla l'olio che esce dal cilindro
• Buono per carichi negativi (come abbassare gli oggetti pesanti)
• Fornisce un migliore controllo ma una pressione più elevata

Controllo bypass

• Randà l'olio extra al serbatoio
• Meno efficiente ma più semplice
• Buono per le applicazioni che necessitano di velocità variabile

Suggerimenti per il design per le migliori prestazioni

• Dimensione correttamente:Scegli valvole che funzionano al 20-80% della loro apertura massima
• Mantieni l'olio pulito:Utilizzare la filtrazione corretta (standard ISO 4406)
• Considera la temperatura:Assicurati che le valvole funzionino nell'intervallo di temperatura
• Pianifica per la manutenzione:Lasciare spazio per la regolazione e la sostituzione della valvola

Applicazioni del mondo reale

Attrezzature di produzione

Macchine per stampaggio a iniezione

• Utilizzare valvole proporzionali per un controllo preciso della velocità
• Fasi di velocità multipla per diverse parti del ciclo
• Risparmia energia e migliora la qualità del prodotto

Macchine utensili

• Approccio veloce, mangime lento, cicli di ritorno rapidi
• Valvole a camme per cambio di velocità automatica
• Migliora la finitura superficiale e la durata degli strumenti

Attrezzatura mobile

Escavatori e caricatori

• Condivisione del flusso tra più funzioni
• Sistemi di rilevamento del carico per efficienza
• Controllo dell'operatore regolare

Gru e attrezzatura di sollevamento

• Le valvole a traino del carico impediscono un abbassamento non controllato
• Controllo preciso della velocità per la sicurezza
• Capacità di abbassamento delle emergenze

Aerospaziale e difesa

• Valvole servocompresa leggera
• Alta affidabilità in condizioni estreme
• Controllo preciso per le superfici di volo

Scegliere la valvola giusta: una guida passo-passo

I migliori produttori e prodotti

Marchi leader

Bosch Rexroth

• Valvole serie 2frm e 2fre
• Standard del settore per precisione
• Ottimo supporto tecnico

Parker Hannifin

• Serie di flusso di colore con anelli di regolazione con codice colore
• Ampia gamma di dimensioni e opzioni
• Buona disponibilità in tutto il mondo

Porto idratato

• Valvole serie DSJ e SF
• Design modulare per una facile integrazione
• Capacità ad alta pressione

Eaton

• Valvole a cartuccia (serie SICV)
• Disegni a risparmio spaziale
• Capacità multifunzionali

Danfoss

• Gruppi di valvole proporzionali PVG
• Progettato per l'attrezzatura mobile
• Soluzioni personalizzabili

Cosa cercare quando si acquista

• Le specifiche tecniche corrispondono alle tue esigenze
• Buona documentazione tecnica
• Servizio locale e supporto
• Tempi di consegna ragionevoli
• Prezzi competitivi
• Comprovata affidabilità nel tuo settore

Tendenze future nella tecnologia di controllo del flusso

Valvole intelligenti e integrazione dell'IoT

Le valvole moderne stanno diventando più intelligenti con:

• Sensori integrati per il monitoraggio
• Capacità di comunicazione wireless
• Avvisi di manutenzione predittiva
• Regolazione e monitoraggio remoto

Materiali avanzati

Nuovi materiali stanno facendo valvole:

• Più resistente all'usura
• Meglio a temperature estreme
• Più duraturo
• Più efficiente

Focus sull'efficienza energetica

I nuovi design si concentrano su:

• Ridurre gli sprechi di energia
• Una migliore gestione del calore
• Valutazioni di efficienza migliorate
• Conformità ambientale

Problemi e soluzioni comuni

Problema	Soluzione
La velocità varia con il carico	Aggiornamento alla valvola compensata a pressione
Tempo di risposta scarso	Verificare la presenza di aria nel sistema, considerare la valvola servo
Caccia o oscillazione della valvola	Aggiungi smorzamento, controlla la rigidità del sistema
Generazione di calore eccessiva	Controllare il dimensionamento della valvola, considerare il controllo di bypass
Prestazioni incoerenti	Migliora la filtrazione dell'olio, verifica i componenti usurati

Manutenzione e risoluzione dei problemi

Attività di manutenzione regolari

• Controllare la pulizia dell'olio- Cambia regolarmente filtri
• Monitorare la temperatura operativa- Mantieni i limiti del produttore
• Ispezionare per perdite esterne- Indirizzo immediatamente
• Test di risposta- Confrontare con le misurazioni di base
• Calibrare i segnali di controllo- Garantire l'accuratezza nel tempo

Segnali di avvertimento da prestare attenzione

• Risposta lenta
• Velocità incoerenti
• Rumori insoliti
• Perdita esterna
• Calore eccessivo

Considerazioni sui costi

Costi iniziali

• Valvole a farfalla semplice: $ 50- $ 200
• Valvole proporzionali: $ 300- $ 1,500
• Valvole di servo: $ 1.000- $ 5.000+

Costi a lungo termine

• Risparmio di efficienza energetica
• Riduzione della manutenzione
• Qualità del prodotto migliorata
• Meno tempi di inattività

Fattori del ROI

• Miglioramenti della velocità di produzione
• Coerenza di qualità
• Risparmio energetico
• Riduzione della manutenzione

Conclusione

Le valvole di controllo del flusso idraulico a 2 vie sono essenziali per il controllo della velocità nei sistemi idraulici. La chiave è la scelta del tipo giusto per l'applicazione:

• Valvole a farfalla sempliceper applicazioni di base a basso costo
• Valvole compensate a pressioneper prestazioni coerenti
• Valvole servOPer le più elevate esigenze di precisione

Ricorda che la valvola è solo una parte del tuo sistema idraulico. Il successo dipende dalla corretta progettazione del sistema, dalla corretta dimensionamento, dalla buona manutenzione e dalla scelta di componenti di qualità da produttori affidabili.

Il costo della scelta di sbagliato: cosa succede quando sbagli

La selezione della valvola di controllo del flusso errata può portare a gravi problemi e conseguenze costose:

Problemi di prestazione:

• Velocità incoerenti- Le tue macchine non funzionano in modo affidabile
• Prodotti di scarsa qualità- Processi di produzione incoerenti
• Rischi di sicurezza- Il comportamento imprevedibile della macchina può causare incidenti

Impatto finanziario:

• Spreco di energia- Le valvole scarsamente abbinate possono aumentare il consumo di energia del 15-30%
• Guasto prematuro dell'attrezzatura- Il dimensionamento della valvola sbagliato provoca un'usura eccessiva su pompe, cilindri e motori
• Ritardi di produzione- Il controllo della velocità idraulica inaffidabile porta a tempi di inattività e scadenze mancate
• Costi di manutenzione- Le valvole errate richiedono un servizio e una sostituzione più frequenti

Problemi a livello di sistema:

• Accumulo di calore- Le valvole inefficienti generano calore in eccesso, riducendo la durata dell'olio
• Danno a pompa- Controllo del flusso errato può causare cavitazione della pompa o surriscaldamento
• Mancata corrispondenza della valvola del cilindro idraulico- Danni di dimensionamento improprio sigillo e provoca perdite interne

Sia che tu stia costruendo una nuova macchina o aggiornando una esistente, comprendere questi fondamentali ti aiuterà a fare la scelta giusta e ottenere le migliori prestazioni dal tuo sistema idraulico.

Risorse aggiuntive

Per informazioni tecniche più dettagliate, consultare:

• Siti Web del produttore (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Simboli idraulici standard
• Manuali di ingegneria idraulica
• Distributori idraulici locali per il supporto dell'applicazione

Questa guida fornisce una base per comprendere le valvole di controllo del flusso idraulico a 2 vie. Per applicazioni specifiche, consultare sempre gli ingegneri idraulici e seguire le raccomandazioni del produttore.
