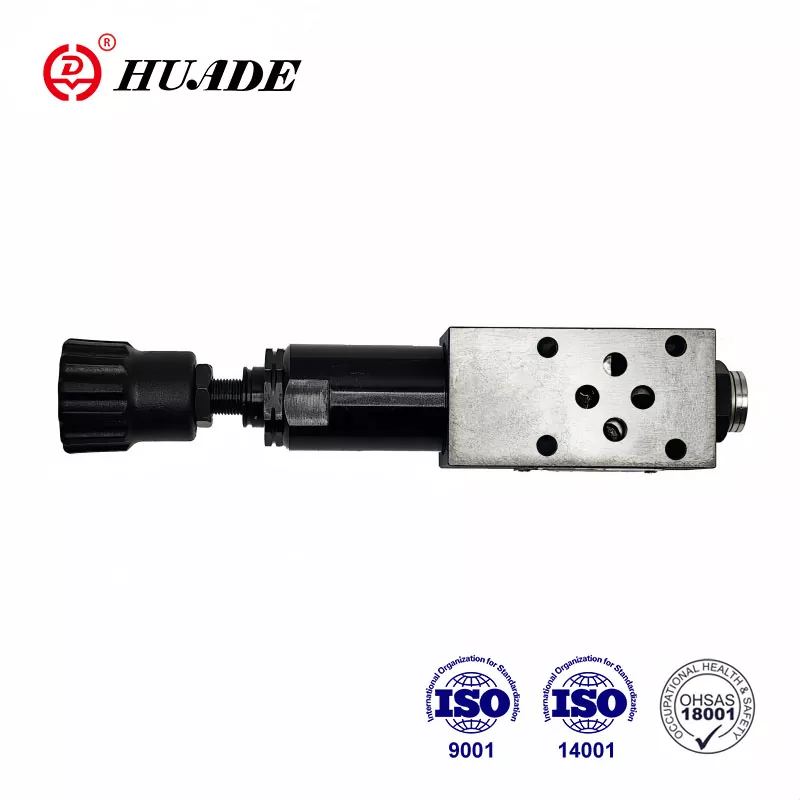

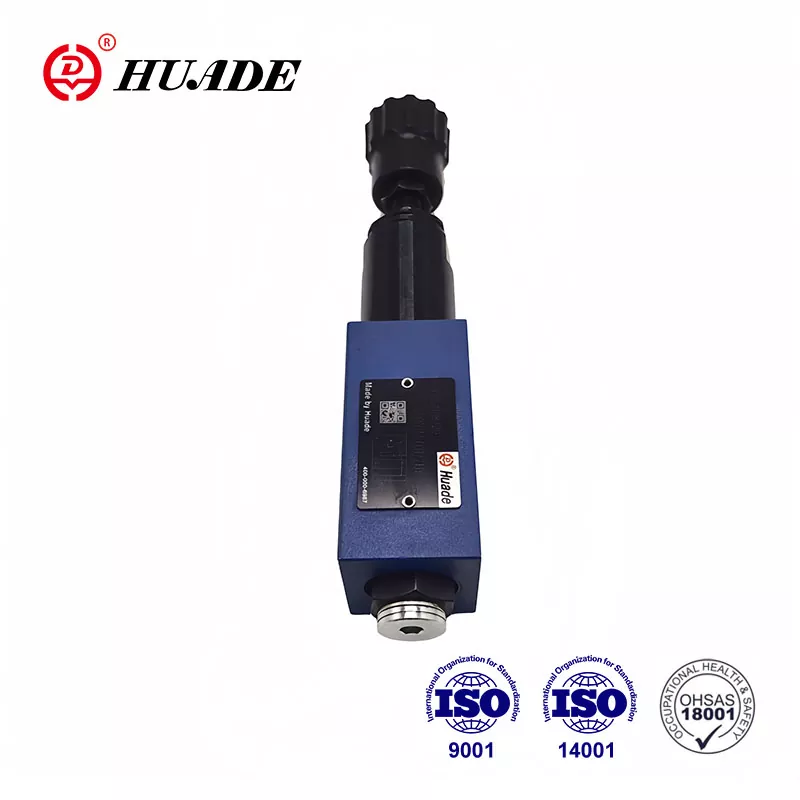

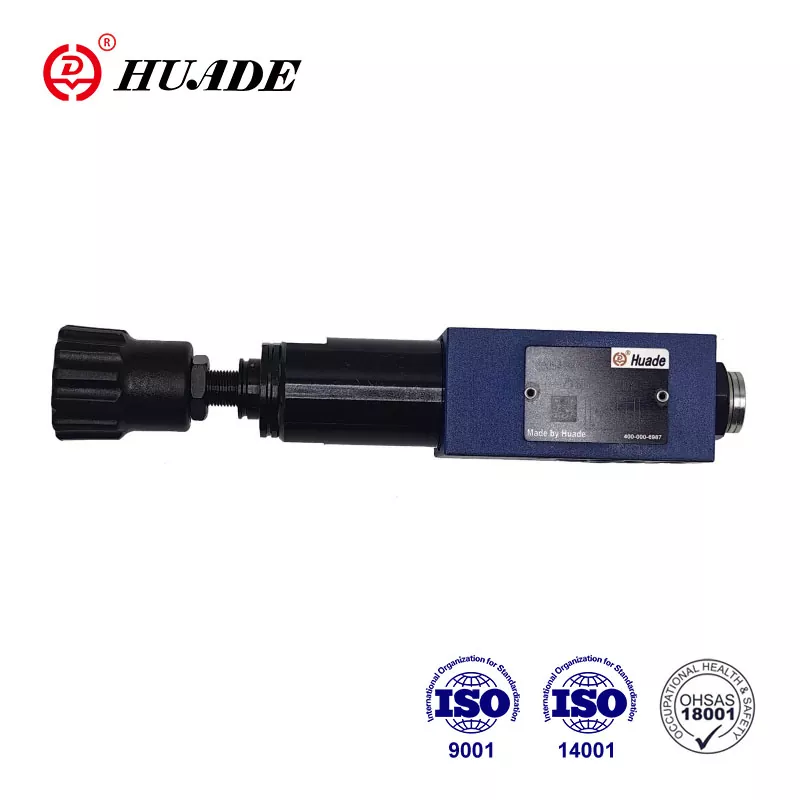

Valvola riduttrice di pressione ZDR 6 D

Huade Hydraulic è stata fondata nel 1979. Con l'introduzione della tecnologia Rexroth, Huade Hydraulic è diventata il produttore idraulico più potente della Cina. Il riduttore di pressione ZDR 6 D può sostituire la stessa serie di prodotti Rexroth. Dispone di 3 elementi di regolazione con design a piastra sandwich. Rispetto ad altri prodotti simili, i riduttori di pressione Huade® offrono prestazioni più stabili in questo campo. Huade Hydraulic si concentra sulla praticità pur mantenendo un certo livello di qualità, in modo che i suoi prodotti ottengano un ampio riconoscimento sul mercato con un prezzo inferiore.

Parametro del prodotto della valvola riduttrice di pressione ZDR 6 D

Caratteristiche del prodotto e applicazione della valvola riduttrice di pressione ZDR 6 D

Caratteristiche:

▶ Design della piastra sandwich

▶ 4 livelli di pressione

▶ 3 elementi di regolazione:

. Manopola rotante

. Manicotto con esagono e cappuccio protettivo

. Manopola girevole bloccabile con scala

▶ Riduzione della pressione negli attacchi A, B o P

▶ Valvola di ritegno, opzionale

▶ Schema delle connessioni secondo DIN 24 340, forma A, ISO 4401 e CETOP - RP 121H

Applicazione:

La valvola riduttrice di pressione tipo ZDR 6 D viene utilizzata per ridurre la pressione del sistema.

1. Sezione e simbolo del riduttore di pressione ZDR 6 D

I riduttori di pressione tipo ZDR 6 D.. sono riduttori di pressione a 3 vie ad azionamento diretto con struttura intermedia con funzione di limitazione della pressione sul lato secondario. La valvola riduttrice di pressione è costituita essenzialmente da un alloggiamento (1), un distributore a cassetto (2), una molla di compressione (3) e un elemento di regolazione (4) nonché da una valvola di ritegno opzionale.

La pressione secondaria viene impostata dall'elemento di regolazione della pressione(4).

Modello "ZDR6DA"

A riposo, la valvola è normalmente aperta e il fluido può fluire senza ostacoli dalla porta A alla porta A1. Contemporaneamente la pressione nell'attacco A1 avviene attraverso la tubazione di comando presente nella zona della bobina di fronte alla molla di compressione (3). Quando la pressione nell'attacco A1 supera il livello di pressione impostato sulla molla di compressione (3), il distributore a cassetto (2) si porta nella posizione di controllo contro la molla di compressione (3) e mantiene costante la pressione impostata nell'attacco A1.

La pressione di comando e l'olio di pilotaggio vengono prelevati dall'attacco A1 tramite la tubazione di comando.

Se la pressione nel collegamento A1 aumenta ulteriormente a causa di forze esterne, il distributore a cassetto (2) viene spostato ulteriormente verso la molla di compressione (3).

Ciò provoca l'apertura di un percorso di flusso sulla porta A1 attraverso il raccordo di controllo (9) sul cursore di controllo (2) fino al serbatoio. Una quantità di fluido sufficiente affluisce quindi al serbatoio per impedire qualsiasi ulteriore aumento di pressione. La camera della molla (7) viene sempre drenata verso il serbatoio esternamente tramite foratura (6) sull'attacco T (Y).

Un attacco per manometro (8) consente il monitoraggio della pressione secondaria sulla valvola.

È possibile montare una valvola di ritegno per flusso libero solo nelle porte da A1 ad A nella versione "DA"

Modelli “DP” e “DB”

Nel modello "DP", la pressione viene ridotta nella porta P1. La pressione di comando e l'olio di pilotaggio vengono prelevati internamente dall'attacco P1.

Nel modello "DB", la pressione nella porta P1 è ridotta e l'olio di pilotaggio viene prelevato dalla porta B.

Attenzione!

In model DB, it must be ensured, that the pressure in port B is not higher than the set pressure when the directional valve is in position P to A. Otherwise, pressure in port A will be reduced.

struttura di ZDR 6 DA1-40B

Simboli di ZDR 6 DP...-40B
