Quando lavori con macchinari industriali pesanti, è essenziale comprendere come la potenza dei fluidi si muove attraverso il tuo sistema. Al centro di molti sistemi idraulici ad alto flusso si trova un componente critico chiamato valvola di controllo direzionale, in particolare la serie WH di Bosch Rexroth. Queste valvole potrebbero non sembrare impressionanti a prima vista, ma stanno svolgendo un lavoro pesante nelle fabbriche e negli ambienti industriali di tutto il mondo.
Ciò che rende le valvole di controllo direzionale così importanti
Pensa a una valvola di controllo direzionale come a un vigile urbano per il fluido idraulico. Il suo compito principale è decidere dove va il fluido, che controlla direttamente il modo in cui si muove il tuo macchinario. Che tu stia avviando, fermando, accelerando o cambiando la direzione di un cilindro idraulico, la valvola di controllo direzionale lo rende possibile.
Il tipo WH si riferisce specificamente alle valvole di controllo direzionale pilotate che utilizzano la pressione idraulica per controllare il flusso principale. Questo è più importante di quanto potresti pensare. Quando si ha a che fare con portate elevate e grandi volumi di fluido, una semplice valvola ad azionamento diretto non ha abbastanza potenza per portare a termine il lavoro. Le forze che agiscono su una bobina di valvola di grandi dimensioni sono enormi ed è qui che diventa necessario l'intervento del pilota.
Bosch Rexroth ha progettato la serie WH per gestire esattamente queste situazioni impegnative. Queste valvole possono gestire pressioni fino a 350 bar e portate che raggiungono i 1100 litri al minuto. Per metterlo in prospettiva, stiamo parlando di spostare una quantità di fluido idraulico sufficiente ad alimentare enormi presse industriali, attrezzature di stampaggio pesanti e grandi sistemi di movimentazione dei materiali.
Come funzionano effettivamente le valvole di controllo direzionale della serie WH
La bellezza della valvola di controllo direzionale WH risiede nel suo design a due stadi. Invece di provare a spostare direttamente una bobina grande e pesante, il sistema utilizza una piccola valvola pilota per controllare una valvola principale molto più grande. È l'amplificazione di potenza in azione.
Ecco come funziona in pratica. Lo stadio pilota utilizza una piccola quantità di pressione idraulica per spostare una piccola bobina della valvola. Ciò crea una differenza di pressione che agisce sulle estremità della bobina principale, molto più grande. Questa differenza di pressione genera una forza sufficiente per superare le forze del fluido e l'attrito, consentendo alla bobina principale di cambiare posizione e reindirizzare l'intero flusso del sistema.
La designazione WH indica che si tratta di un controllo pilota puramente idraulico. Tutti i segnali di controllo provengono da fonti di pressione idraulica e non da solenoidi elettrici. Ciò rende le valvole WH particolarmente preziose in ambienti in cui i sistemi elettrici potrebbero essere problematici, come applicazioni subacquee, temperature estreme o atmosfere esplosive.
All'interno del corpo della valvola troverai un foro lavorato con precisione dove la bobina in acciaio temprato scorre avanti e indietro. La bobina presenta terreni e scanalature accuratamente progettati che si allineano con le porte nel corpo della valvola. Mentre la bobina si muove, apre e chiude questi percorsi di flusso, indirizzando il fluido verso diversi attuatori o nuovamente al serbatoio.
Configurazioni diverse per esigenze diverse
Le valvole di controllo direzionale sono disponibili in varie configurazioni e comprendere la terminologia aiuta nella scelta della valvola giusta. I numeri che vedi nelle descrizioni delle valvole si riferiscono al numero di porte e posizioni.
Una valvola a quattro vie e tre posizioni (scritta come 4/3) ha quattro connessioni del fluido e tre posizioni operative distinte. Le quattro porte in genere includono l'alimentazione della pompa, il ritorno del serbatoio e due porte di lavoro che si collegano all'attuatore. Le tre posizioni solitamente includono due posizioni attive per spostare il cilindro o il motore in entrambe le direzioni, più una posizione centrale.
Quella posizione centrale conta più di quanto molte persone credano. In una configurazione a centro chiuso, tutto il flusso si interrompe quando la valvola ritorna al centro. Funziona bene con le pompe a cilindrata fissa e quando è necessario mantenere la posizione con precisione. Un centro aperto consente al flusso della pompa di ritornare al serbatoio in posizione neutra, riducendo la generazione di calore ma consentendo potenzialmente all'attuatore di spostarsi sotto carico. Le configurazioni con centro tandem offrono una via di mezzo, scaricando la pompa e bloccando le porte dell'attuatore.
La serie WH offre tutte queste condizioni centrali e altro ancora. È possibile ordinare valvole con centraggio a molla, dove le molle spingono la spola in posizione neutra, o con centraggio a pressione, dove la pressione idraulica mantiene la spola centrata. Alcune applicazioni richiedono configurazioni con spostamento della molla o fermi idraulici che mantengano la bobina nella posizione in cui è stata comandata l'ultima volta.
Specifiche tecniche che contano
Quando si confrontano le valvole di controllo direzionale, alcune specifiche indicano cosa può effettivamente fare la valvola nel proprio sistema. La serie WH copre dimensioni nominali da NG10 a NG32. La dimensione nominale è direttamente correlata alla quantità di flusso che la valvola può gestire.
Una valvola NG10 può gestire da 200 a 300 litri al minuto, adatta a macchinari di medie dimensioni. Passa a NG32 e otterrai una capacità di flusso massima di 1100 litri al minuto. Questa dimensione più grande è quella specificata per le macchine da stampa industriali più grandi o le apparecchiature di produzione ad alta velocità.
La pressione di esercizio massima di 350 bar colloca le valvole WH nella categoria ad alte prestazioni. Molti sistemi industriali funzionano a una pressione compresa tra 200 e 250 bar, quindi avere quella capacità di pressione aggiuntiva fornisce un margine di sicurezza e consente alla valvola di funzionare nei circuiti più impegnativi.
Tutte le valvole di controllo direzionale WH sono montate secondo gli standard ISO 4401. Questo standard internazionale definisce esattamente dove si trovano le porte e come viene lavorata la superficie di montaggio. Perché è importante? Perché significa che puoi potenzialmente sostituire una valvola Bosch Rexroth con una equivalente Parker o Eaton senza cambiare il collettore o l'impianto idraulico. Questa standardizzazione consente di risparmiare enormi quantità di tempo e denaro nella progettazione e nella manutenzione del sistema.
Le valvole funzionano con fluidi idraulici a base di olio minerale o esteri fosforici in un intervallo di temperature compreso tra -30 gradi Celsius e +80 gradi positivi. Questa ampia finestra operativa copre la maggior parte degli ambienti industriali senza richiedere una speciale compensazione della temperatura.
Applicazioni del mondo reale dove le valvole WH eccellono
Entrando in qualsiasi impianto di produzione pesante è probabile che troverete le valvole di controllo direzionale della serie WH al lavoro. Le acciaierie li utilizzano per controllare massicce presse di formatura. Gli impianti di stampaggio a iniezione si affidano a loro per i sistemi di bloccaggio ad alta forza che mantengono gli stampi chiusi sotto pressione estrema.
Le grandi macchine utensili presentano un'altra applicazione comune. Quando un centro di lavoro CNC deve posizionare rapidamente una tavola pesante o bloccare un pezzo, una valvola di controllo direzionale WH fornisce l'azione di commutazione decisiva e potente richiesta. La capacità della valvola di gestire portate elevate fa sì che questi movimenti avvengano rapidamente, riducendo il tempo di ciclo e aumentando la produttività.
Anche le attrezzature per la movimentazione dei materiali, come gli ascensori idraulici e le piattaforme di sollevamento, beneficiano della tecnologia WH. Queste applicazioni richiedono soprattutto affidabilità e il design semplice e robusto di una valvola di controllo direzionale pilotata offre esattamente questo.
Ciò che rende le valvole WH particolarmente adatte a queste applicazioni è la loro tolleranza a condizioni operative non perfette. I sistemi idraulici industriali spesso non riescono a mantenere le condizioni del fluido ultrapulito richieste dalle valvole proporzionali più sofisticate. Le valvole WH funzionano in modo affidabile con una pulizia del fluido idraulico pari a ISO 4406 20/18/15, mentre le valvole proporzionali potrebbero richiedere 19/16/13 o superiore. Questa differenza nei requisiti di filtrazione si traduce direttamente in costi operativi inferiori e intervalli di manutenzione più lunghi.
Confronto tra le valvole WH e la concorrenza
Il mercato delle valvole di controllo direzionale industriale comprende diversi attori importanti oltre a Bosch Rexroth. La divisione Vickers di Eaton offre la serie DG3V-10 per il funzionamento con pilota idraulico e DG5V-10 per il funzionamento con pilotaggio a solenoide. Queste competono direttamente con le valvole WH e WEH, offrendo capacità di flusso e pressioni nominali simili.
Parker Hannifin produce valvole pilotate di grandi dimensioni nella serie D81VW e nella gamma più ampia della serie D. Come le altre, queste valvole sono conformi agli standard di montaggio ISO 4401 e offrono prestazioni comparabili.
La cosa interessante di questo panorama competitivo è quanto siano diventate simili le specifiche di fascia alta. Tutti e tre i principali produttori offrono valvole con pressione nominale di 350 bar e portata di 1.100 litri al minuto. Seguono tutti gli stessi standard di montaggio. Questa convergenza riflette le richieste di intercambiabilità del mercato e ha creato una situazione in cui la concorrenza si basa più su fattori secondari come tempi di consegna, supporto tecnico e opzioni di configurazione specifiche piuttosto che su puri limiti prestazionali.

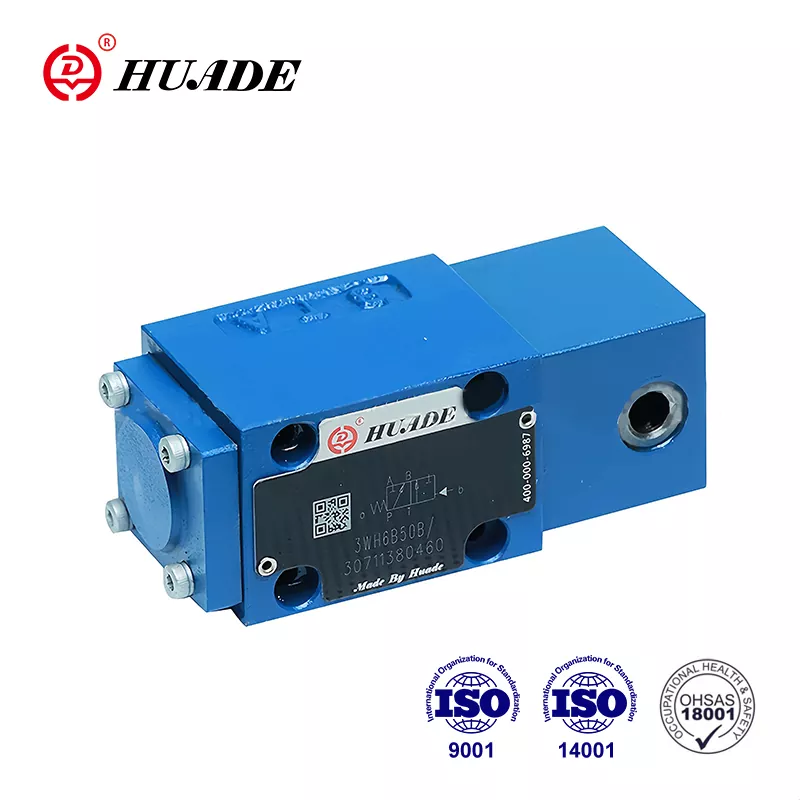

Anche i produttori asiatici sono entrati nel mercato con valvole compatibili con ISO 4401. Aziende come Huade e Shanghai Lixin offrono prodotti compatibili con WH a prezzi competitivi, particolarmente attraenti per gli acquirenti nelle regioni in rapida industrializzazione. Anche se queste alternative potrebbero non avere lo stesso riconoscimento del marchio, seguono gli stessi principi di progettazione di base e standard di montaggio.
Considerazioni sulla manutenzione e problemi comuni
Un vantaggio significativo delle valvole di controllo direzionale della serie WH è il loro profilo di manutenzione relativamente semplice. A differenza delle sofisticate valvole proporzionali con tolleranze strette e complessi sistemi di feedback, le tradizionali valvole pilotate sono abbastanza tolleranti.
La modalità di guasto più comune è l'inceppamento della bobina, solitamente causato dalla contaminazione del fluido idraulico. Piccole particelle possono accumularsi nei piccoli spazi tra la bobina e il foro, impedendo un movimento regolare. Cambi regolari di liquidi e un'adeguata filtrazione prevengono la maggior parte di questi problemi.
Le perdite interne si sviluppano nel tempo poiché la normale usura aumenta il gioco tra la bobina e il foro. Ciò si manifesta con velocità dell'attuatore più lente, forza ridotta e maggiore generazione di calore. Quando le perdite interne diventano eccessive, l’unica vera soluzione è la sostituzione della valvola. Il costo della ricostruzione supera in genere il costo di una nuova valvola per la maggior parte delle dimensioni.
Le perdite esterne dalle guarnizioni o dalle connessioni dei raccordi sono solitamente più facili da risolvere. Molte guarnizioni possono essere sostituite senza strumenti specializzati. Tuttavia, se la bobina stessa è danneggiata nell'area di tenuta, è necessaria la sostituzione.
La pressione di alimentazione pilota merita un'attenzione speciale sulle valvole WH. Poiché il circuito pilota controlla la posizione della spola principale, eventuali problemi con la pressione pilota influiscono direttamente sul funzionamento della valvola. Sia che si utilizzi l'alimentazione pilota interna dalla pompa principale o l'alimentazione pilota esterna da una fonte separata, tale pressione deve rimanere stabile e adeguata per uno spostamento affidabile.
Il costo iniziale di una valvola di controllo direzionale di qualità può sembrare significativo. Gli assemblaggi Bosch Rexroth di fascia media potrebbero costare circa 450 dollari, con configurazioni più grandi o più complesse che costano di più. Tuttavia, il costo totale di proprietà dipende fortemente dall’affidabilità e dalla durata. Le valvole WH si guadagnano da vivere grazie ad anni di funzionamento affidabile con la minima attenzione.
Il futuro della tecnologia di controllo direzionale
L'industria delle valvole idrauliche non si ferma. Due tendenze principali stanno rimodellando il panorama, sebbene nessuna delle due abbia ancora reso obsolete le valvole di tipo WH.
Le valvole proporzionali di controllo direzionale offrono un controllo del flusso a variazione continua anziché una semplice commutazione on-off. Variando il segnale di ingresso è possibile controllare con precisione la velocità e la forza dell'attuatore. Ciò comporta vantaggi significativi per le applicazioni che richiedono un movimento fluido o un posizionamento esatto. Tuttavia, le valvole proporzionali richiedono un fluido idraulico molto più pulito, richiedono una calibrazione regolare e generalmente costano di più in termini di acquisto e manutenzione.
L’idraulica digitale rappresenta un cambiamento fondamentale nell’approccio. Invece di utilizzare valvole analogiche come la serie WH o valvole proporzionali, i sistemi idraulici digitali utilizzano serie di valvole di intercettazione a commutazione rapida. Pulsando rapidamente queste valvole, il sistema può ottenere un controllo preciso che rivaleggia o supera le valvole proporzionali pur mantenendo la semplicità e la robustezza dei componenti on-off.
L'idraulica digitale promette importanti risparmi energetici eliminando molte delle perdite di strozzamento inerenti ai sistemi tradizionali. La tecnologia fornisce anche ridondanza integrata poiché più piccole valvole possono compensare se una si guasta. I costi di produzione potrebbero diminuire in modo significativo con l’aumento dei volumi, poiché le valvole digitali sono più semplici da produrre rispetto alle valvole proporzionali di precisione.
Nonostante questi progressi, le tradizionali valvole di controllo direzionale WH mantengono importanti vantaggi. Richiedono un'elettronica di controllo meno sofisticata, tollerano meglio la contaminazione rispetto alle valvole proporzionali e si integrano perfettamente nei sistemi esistenti basati sugli standard ISO 4401. Per le applicazioni che necessitano di una commutazione robusta e ad alto flusso senza controllo continuo, le valvole WH rimangono la soluzione più conveniente.
Bosch Rexroth riconosce queste pressioni concorrenti e ha sviluppato la propria strategia Connected Hydraulics. Questo approccio aggiunge sensori e interfacce digitali ai componenti idraulici tradizionali, portandoli negli ambienti dell’Industria 4.0 senza richiedere una riprogettazione completa del sistema. Una valvola WH con sensori di pressione integrati e monitoraggio della posizione può fornire dati preziosi per la manutenzione predittiva pur svolgendo la sua fondamentale funzione di commutazione.
Effettuare la scelta della valvola giusta
La scelta tra una valvola di controllo direzionale WH tradizionale e le tecnologie più recenti dipende dai requisiti applicativi specifici. Per i nuovi sistemi che richiedono un controllo preciso della velocità o profili di movimento complessi, le valvole proporzionali o l'idraulica digitale hanno senso nonostante i costi e le esigenze di manutenzione più elevati.
Per le parti di ricambio negli impianti esistenti, le valvole WH rappresentano solitamente la scelta più pratica. Rientrano negli schemi di montaggio standard ISO 4401, funzionano con i circuiti pilota esistenti e forniscono un'affidabilità comprovata. Concentra la selezione dei tuoi fornitori sulle aziende che offrono un buon supporto tecnico e le opzioni di configurazione specifiche di cui hai bisogno, come tempi di commutazione regolabili o centratura della pressione.
Quando il controllo della contaminazione è difficile o impossibile da ottenere, le tradizionali valvole di controllo direzionale pilotate superano chiaramente le alternative proporzionali. Industrie come l’estrazione mineraria, la silvicoltura e la demolizione spesso rientrano in questa categoria. I giochi interni più ampi e il design più semplice della valvola WH tollerano condizioni che distruggerebbero rapidamente i controlli più sofisticati.
La chiave è adattare la tecnologia delle valvole alle effettive esigenze del sistema piuttosto che scegliere automaticamente l’opzione più recente. Le valvole di controllo direzionale della serie WH sono rimaste in produzione per decenni perché risolvono efficacemente problemi reali. Continueranno a servire i sistemi industriali finché esisteranno applicazioni che valorizzano la semplicità, la robustezza e la capacità di flusso elevato rispetto al controllo variabile continuo.
Comprendere come funzionano queste valvole, cosa fanno bene e dove le alternative potrebbero essere migliori ti aiuta a prendere decisioni informate per i tuoi specifici sistemi idraulici. Sia che si stia effettuando la manutenzione di apparecchiature esistenti o progettando nuove installazioni, la valvola di controllo direzionale WH merita di essere considerata una soluzione collaudata e affidabile per applicazioni di controllo dei fluidi ad alta potenza.
