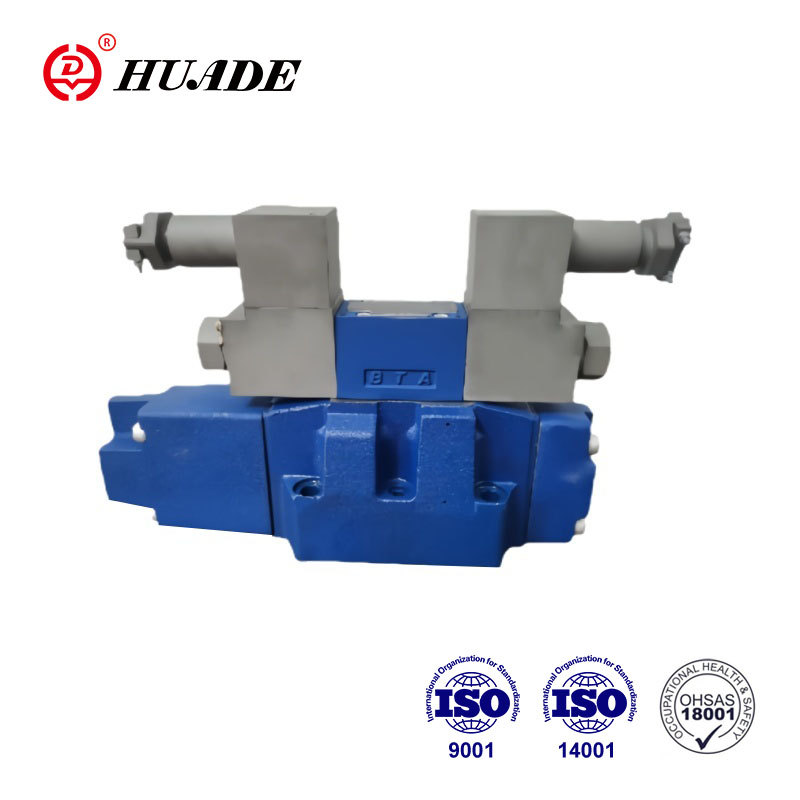

La valvola direzionale proporzionale antideflagrante 4WRZ è ampiamente utilizzata nei sistemi idraulici che richiedono un controllo preciso e prestazioni a prova di esplosione. Le valvole antideflagranti della serie 4WRZ di Huade sono certificate CNEX. Le classificazioni e le certificazioni a prova di esplosione sono generalmente conformi agli standard internazionali pertinenti. La valvola proporzionale antideflagrante 4WRZ ha caratteristiche sensibili di regolazione del flusso, che possono ottenere un controllo preciso della pressione, del flusso e della direzione del sistema idraulico.
| Generale | ||
| Tipo di valvola | SETTEMBRE | |
| Installazione | facoltativo, preferibilmente orizzontale | |
| Intervallo di temperatura di stoccaggio (℃) | da -20 a +80 | |
| Intervallo di temperatura ambiente (℃) | da -20 a +70 | |
| Peso (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Idraulico (misurato con HLPAG.p=100bar: 40 ℃ ± 5 ℃) | ||||||
| Dimensione nominale | 10 | 16 | 25 | 32 | ||
| Pressione operativa (bar) | Valvola pilota | Alimentazione esterna dell'olio di pilotaggio | da 30 a 100 bar | |||
| Alimentazione interna dell'olio di pilotaggio | Da 100 a 350 solo con "D3". | |||||
| Valvola principale | fino a 315 | fino a 350 | fino a 350 | fino a 350 | ||
| Pressione del flusso di ritorno (bar) | Attacco T (attacco R) (scarico esterno dell'olio di pilotaggio) | fino a 315 | fino a 250 | fino a 250 | fino a 150 | |
| Porta T (scarico dell'olio di pilotaggio interno) | fino a 30 | fino a 30 | fino a 30 | fino a 30 | ||
| Porto Y | fino a 30 | fino a 30 | fino a 30 | fino a 30 | ||
| Segnale di ingresso volume olio pilota 0-100% (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Flusso dell'olio di pilotaggio negli attacchi X e Y con segnale di ingresso a gradini 0-100% (l/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Portata della valvola principale (l/min) | fino a 170 | fino a 460 | fino a 870 | fino al 1600 | ||
| Fluido idraulico | Olio minerale (HL, HLP) secondo DIN 51524 Ulteriori fluidi su richiesta! | |||||
| Intervallo di temperatura del fluido idraulico (℃) | Da -20 a +80 (preferibilmente da +40 a +50) | |||||
| Campo di viscosità (mm2/S) | da 20 a 380 (preferibilmente da 30 a 46) | |||||
| Grado di contaminazione | Il grado massimo consentito di contaminazione del fluido in pressione è conforme a NAS 1638 o ISO 4406(c) | Si consiglia un filtro con un tasso di ritenzione minimo di βx≥ 75 | ||||
| Valvola pilota | NAS 1638 classe 7 | x=5 | ||||
| Valvola principale | NAS1638 classe 9 | x=15 | ||||
| Isteresi (%) | ≤ 6 | |||||
| Elettrico | ||
| Tipo di valvola | SETTEMBRE | |
| Tipo di protezione della valvola secondo EN 60529 | IP65 con presa cavo montata e bloccata | |
| Tipo di tensione | DC | |
| Sovrapposizione del valore di comando (%) | 15 | |
| Massimo. corrente (A) | 1.5 | |
| Resistenza bobina solenoide (Ω) | Valore freddo a 20 ℃ | 4.8 |
| Massimo. valore caldo | 7.2 | |
| Dovere (%) | 100 | |
| Temperatura della bobina (℃) | fino a 150 | |
| Protezione valvola secondo EN 60529 | IP65 con connettore plug-in montato e fisso | |
| Elettronica di controllo | ||
| Amplificatore esterno per tipo WRZ | VT-VSPA2-1-L2X/... | |
| Segnale del valore di comando | Ingresso tensione "A1" (V) | V±10 |
| Ingresso corrente "F1" (mA) | dalle 4 alle 20 | |
Caratteristiche:
▶Valvola direzionale proporzionale azionata da pilota per controllare la direzione e l'entità di un flusso
▶Il funzionamento avviene tramite solenoidi proporzionali con filettatura centrale e bobina staccabile
▶Per il montaggio su piastra:
Schema delle connessioni secondo ISO 4401 e DIN 2430
▶Bobina di controllo centrata a molla
▶4WRZE: Elettronica integrata (OBE) con ingresso di tensione o ingresso di corrente (A1 risp. F1)
▶4WRZ: elettronica di controllo associata (ordine separato)
Applicazione:
La valvola direzionale antideflagrante 4WRZ-L7X viene utilizzata per controllare la direzione e il flusso nell'estrazione di bobine, nei macchinari per l'estrazione del carbone, nei macchinari metallurgici.
■Valvola pilota tipo 3DREP 6...
La valvola pilota è una valvola riduttrice di pressione proporzionale a 3 vie azionata da un solenoide. Viene utilizzato per convertire un segnale di ingresso elettrico in un segnale di uscita di pressione proporzionale e viene utilizzato su tutte le valvole 4WRZ....
I solenoidi proporzionali sono solenoidi DC controllabili con pin bagnato con filettatura centrale e bobina staccabile. Opzionalmente il solenoide è controllato da un'elettronica esterna.
Progetto:
La valvola è essenzialmente composta da:
– Alloggiamento (1)
– Cursore di regolazione (2) con cursori di misurazione della pressione (3 e 4)
– Solenoidi (5 e 6) con filettatura centrale
Principio di lavoro
–Quando i magneti (5 e 6) sono in condizione diseccitata, il cassetto di comando (2) viene mantenuto
da molle di compressione in posizione centrale
–Azionamento diretto del distributore a cassetto (2) mediante eccitazione di un magnete proporzionale, ad es. eccitazione del solenoide "a" (5). Il cursore a cassetto di misurazione della pressione (3) e quello di regolazione (2) vengono spostati a sinistra in proporzione al segnale elettrico di ingresso; Collegamento da P a B e da A a T attraverso sezioni trasversali a orifizio con caratteristiche di flusso progressive; Dopo la diseccitazione del magnete (5), il cassetto di comando (2) viene riportato in posizione centrale dalla molla di compressione, In posizione centrale i collegamenti A e B sono aperti verso T, cioè il fluido idraulico può fluire nel serbatoio senza eventuali restrizioni.
–Azionamento manuale, opzionale, con l'aiuto di esso, il cursore di controllo (2) può essere spostato senza richiedere l'eccitazione del solenoide.
Note:
Digitare 3DREP 6:Evitare lo svuotamento della linea del serbatoio. In una situazione di installazione corrispondente è necessario installare una valvola di precarica (pressione di precarica ca. 2 bar).
Valvola pilota con due posizioni della bobina
(Tipo 3DREP 6...B...)
In linea di principio la funzione di questa versione della valvola corrisponde a quella della valvola con tre posizioni di commutazione. Tuttavia, questa valvola a 2 posizioni è dotata solo del solenoide "a" (5). Al posto del 2° magnete proporzionale è montata una vite di chiusura (7).
■Valvole direzionali proporzionali pilotate Tipo 4WRZ...
Le valvole del tipo 4WRZ... sono valvole direzionali pilotate con azionamento tramite solenoidi proporzionali. Controllano la direzione e l'entità di un flusso.
Progetto:
Le valvole sono essenzialmente costituite da:
– Una valvola pilota (9) con solenoidi proporzionali (5 e 6), cursore di comando (2) e tappi dell'orifizio (15)
– Una valvola principale (10) con bobina principale (11) e molla di centraggio (12).
Principio di lavoro
– Quando i magneti (5 e 6) sono diseccitati, la bobina principale (11) viene mantenuta in posizione centrale dalle molle di centraggio (12).
– Funzionamento della bobina 1thAe TmBain (11) attraverso la valvola pilota (9), la bobina principale viene spostata proporzionalmente, a seconda della posizione della bobina, il flusso da P ad A e da B a T(R) o da P a B e da A a T (R).
per esempio. eccitando il magnete "b" (6), il cursore a cassetto (2) viene spostato a destra, l'olio di pilotaggio viene alimentato attraverso la valvola pilota (9) nella camera di pressione (13) e sposta il cursore principale (11) in proporzione al segnale elettrico in ingresso; Collegamento da P ad A e da B a T tramite sezioni trasversali ad orifizio con flusso progressivo.
caratteristiche.
Dopo la diseccitazione del magnete (6), il cassetto di comando (2) e il cassetto principale (11) vengono riportati in posizione centrale.
– Alimentazione dell'olio di pilotaggio alla valvola pilota internamente tramite l'attacco P o esternamente tramite l'attacco X.
– Con l'aiuto di un comando manuale opzionale il cursore a cassetto (2) può essere spostato senza richiedere l'eccitazione del solenoide.
Note:
Per pressioni di sistema superiori a 100 bar, il modulo riduttore di pressione pilota tipo D3 (14) deve essere montato tra la valvola pilota (9) e la valvola principale (10).
Simboli della valvola direzionale proporzionale antideflagrante 4WRZ
