Cos'è una valvola di controllo del flusso idraulico?
Immagina di provare a riempire un secchio d'acqua. Se apri leggermente il rubinetto, l'acqua scorre lentamente. Spalancalo e l'acqua scorre veloce. Le valvole di controllo del flusso funzionano allo stesso modo: regolano la dimensione di apertura per controllare la portata del fluido.
In poche parole,le valvole di controllo del flusso idraulico regolano la velocità dei motori e dei cilindri idraulici controllando la quantità di fluido che li raggiunge. Più fluido significa movimento più veloce, meno fluido significa movimento più lento.
Perché le valvole di controllo del flusso sono così importanti?
Pensa al fluido idraulico come al "sangue" di un sistema idraulico. Senza un adeguato controllo del flusso, il tuo sistema sarebbe come una persona con una pressione sanguigna incontrollata: troppo veloce e pericolosa, oppure troppo lenta e inefficace.
Ecco cosa fanno le valvole di controllo del flusso per il tuo sistema:
Come funzionano le valvole di controllo del flusso idraulico?
Il principio di base è sorprendentemente semplice. Queste valvole funzionano creando un'apertura variabile attraverso la quale deve passare il fluido.
Immagina di provare a riempire un secchio d'acqua. Se apri leggermente il rubinetto, l'acqua scorre lentamente. Spalancalo e l'acqua scorre veloce. Le valvole di controllo del flusso funzionano allo stesso modo: regolano la dimensione di apertura per controllare la portata del fluido.
I fattori chiave che influenzano il flusso sono:
- Dimensione di apertura- Apertura più grande = più flusso
- Differenza di pressione- Pressione maggiore = flusso più veloce (nelle valvole base)
- Spessore del fluido- Fluido più denso = flusso più lento
Principali tipi di valvole di controllo del flusso idraulico
1. Valvole di controllo del flusso semplici
Valvole ad ago
- Perfetto per piccole regolazioni precise
- Come usare un contagocce invece di una manichetta antincendio
- Ottimo per la calibrazione e la messa a punto
- Svantaggio: il flusso cambia quando cambia la pressione
Valvole a farfalla
- Buono per il controllo di base della velocità
- Facile da regolare manualmente
- Comune nei sistemi semplici
- Non molto preciso sotto carichi variabili
Valvole a sfera
- Principalmente per il controllo on/off
- Molto durevole e affidabile
- Precisione limitata per il controllo della velocità
- Ottimo per isolare le sezioni
2. Valvole di controllo del flusso avanzate

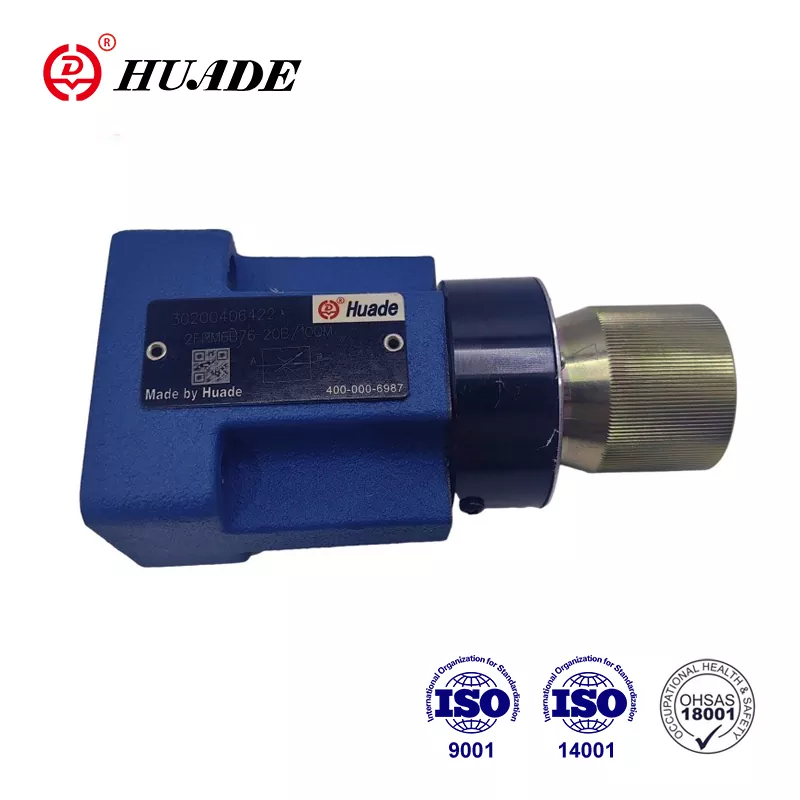

Valvole compensate dalla pressione
Le valvole “intelligenti” degli impianti idraulici. Mantiene il flusso costante anche quando la pressione cambia.
Dettagli tecnici:
- La valvola pilota incorporata regola automaticamente la dimensione dell'orifizio principale in base al differenziale di pressione
- Intervallo di compensazione:Solitamente mantiene una precisione del flusso pari a ±5% nell'intervallo di pressione compreso tra 50 e 350 bar
- Componenti interni:Bobina di compensazione caricata a molla, orifizio di strozzamento regolabile e porte di rilevamento della pressione
Più costoso ma molto più affidabile. Perfetto per lavori di precisione.
- Fluido più denso = flusso più lento
Limitazione:Può causare cavitazione in caso di carichi eccessivi
Ideale per:Carichi positivi, cilindri verticali che si estendono verso il basso
Vantaggio:Crea contropressione per prevenire la cavitazione
Ideale per:Carichi radiali, cilindri verticali retrattili
Valvole proporzionali di controllo del flusso
Controllato elettronicamente per una regolazione estremamente precisa.
- Metodo di controllo:Segnali PWM (Pulse Wide Modulation) dall'amplificatore elettronico
- Sistema di feedback:Controllo a circuito chiuso con sensori di flusso o feedback di posizione
- Tempo di risposta:Tipicamente 10-50 millisecondi per i cambiamenti di gradino
- Gamma del segnale:Segnali di controllo standard 4-20 mA o 0-10 V
- Caratteristiche dell'amplificatore:Dithering della corrente per evitare il bloccaggio della valvola, funzioni di rampa per avviamenti fluidi
Può essere programmato e automatizzato. Costoso ma offre il miglior controllo. Comune nelle moderne macchine e robot CNC.
Concetti tecnici avanzati
Immersione profonda con compensazione della pressione
Le valvole compensate dalla pressione utilizzano un design a due stadi:
- Fase primaria:Orifizio di strozzamento regolabile (controllato dall'utente)
- Fase secondaria:La bobina del compensatore automatico risponde alla differenza di pressione
Principio di funzionamento:
- Il compensatore mantiene una caduta di pressione costante (tipicamente 7-10 bar) attraverso l'orifizio primario
- Quando la pressione a valle aumenta, il compensatore si apre maggiormente per mantenere il flusso
- Quando la pressione a monte diminuisce, il compensatore si restringe per impedire l'aumento del flusso
- Risultato:Flusso costante indipendentemente dalle variazioni di carico
Elimina le zone morte del segnale di controllo
Catena di controllo elettronico:
- Segnale di comando:4-20 mA o ±10 V da PLC/controller
- Elaborazione dell'amplificatore:Converte il segnale nella corrente/PWM corretta
- Risposta del solenoide:Il solenoide proporzionale crea una forza proporzionale alla corrente
- Risposta della valvola:La posizione della bobina è direttamente correlata alla forza del solenoide
- Uscita del flusso:Controllo preciso del flusso con isteresi minima
Funzionalità avanzate:
Tecnologia del divisore di flusso
Divisori di flusso a bobina:
- Utilizza bobine sincronizzate per dividere il flusso
- Precisione:Divisione del flusso ±5% in condizioni normali
- Sensibilità alla pressione:Le prestazioni diminuiscono con grandi differenze di pressione
- Applicazioni:Adatto per applicazioni di carico simili
Divisori di flusso a ingranaggi:
- Utilizzare set di ingranaggi di precisione per la divisione del flusso
- Precisione:Divisione del flusso ±2% indipendentemente dalle differenze di pressione
- Condizioni estreme:Si adatta automaticamente ai cambiamenti di viscosità
- Applicazioni:Sincronizzazione critica (controlli dell'aereo, sollevamento di carichi pesanti)
Applicazioni
Attrezzature per l'edilizia
- Escavatori: movimenti fluidi del braccio e della benna
- Mantiene le prestazioni in tutti gli intervalli di temperatura
- Bulldozer: regolazioni controllate della lama
Produzione
- Macchine per lo stampaggio a iniezione: formazione perfetta dei pezzi
- Macchine CNC: velocità di taglio precise
- Linee di montaggio: Movimenti sincronizzati
Agricoltura
- Raccoglitrici: taglio e raccolta coordinati
- Trattori: controllo dell'attrezzo
- Sistemi di irrigazione: Gestione dei flussi d'acqua
Altre applicazioni
- Turbine delle centrali elettriche
- Impianti di trattamento dell'acqua
- Operazioni nel settore del petrolio e del gas
- Attrezzature minerarie
Come scegliere la giusta valvola di controllo del flusso
Selezionare la valvola giusta è come scegliere lo strumento giusto per un lavoro. Considera questi fattori:
1. Requisiti di sistema
- A che pressione funziona il tuo sistema?
- Di quanta portata hai bisogno?
- Che tipo di fluido stai usando?
Guida alle specifiche tecniche
| Applicazione | Tipo di valvola consigliata | Portata | Pressione massima | Dimensioni della connessione | Metodo di controllo |
|---|---|---|---|---|---|
| Piccola macchina CNC | Valvola ad ago | 2-8 l/min | 210 bar | 1/4" NPT | Manuale |
| Stampaggio ad iniezione | Compensato a pressione | 15-50 l/min | 350 bar | 1/2"SAE | Manuale/Elettrico |
| Braccio dell'escavatore | Proporzionale | 80-200 l/min | 420 bar | 3/4"SAE | Elettronico (PWM) |
| Pressa idraulica | Misuratore in uscita | 25-100 l/min | 700 bar | 1"SAE | Pilotato |
| Gru mobile | Valvola prioritaria | 120-300 l/min | 350 bar | 1"SAE | Rilevamento del carico |
2. Esigenze di precisione
3. Ambiente
- Intervallo di temperatura:Le valvole standard funzionano da -20°C a 80°C
- Condizioni estreme:Guarnizioni speciali necessarie per temperature da -40°C a 120°C
- Fluidi corrosivi:Sono richiesti acciaio inossidabile o rivestimenti speciali
- Alta vibrazione:Si consigliano regolazioni tramite filo di bloccaggio o controllo elettronico
4. Considerazioni sul budget
Problemi comuni e soluzioni
Problema: velocità incoerente
Sintomi:L'attuatore accelera e rallenta in modo casuale
Cause:Fluido sporco, parti della valvola usurate, tipo di valvola sbagliato
Soluzione:Pulire o sostituire il fluido, riparare la valvola, passare alla valvola compensata dalla pressione
Problema: surriscaldamento
Sintomi:Il sistema si surriscalda, prestazioni ridotte
Cause:Perdite interne, impostazioni errate della valvola
Soluzione:Sostituire le guarnizioni, regolare le impostazioni della valvola, verificare il corretto dimensionamento della valvola
Problema: cavitazione nei sistemi di controllo del flusso
Sintomi:Forte rumore, vibrazioni, fluido lattiginoso, danni ai componenti
Spiegazione tecnica:Quando la velocità del fluido supera i limiti critici, la pressione scende al di sotto della pressione del vapore
Cause:
- Valvole di dosaggio con carichi eccedenti
- Orifizi delle valvole sottodimensionati
- Temperature del fluido elevate riducono la pressione del vapore
Soluzione:
- Passare alla configurazione meter-out
- Installare valvole anticavitazione
- Aumentare la dimensione dell'orifizio o utilizzare più valvole parallele
Formula critica:Garantire una velocità del flusso < 6 m/s nelle linee di aspirazione
Problema: instabilità della valvola di controllo del flusso
Sintomi:Pendolamento, oscillazione, movimento instabile dell'attuatore
Cause tecniche:
- Smorzamento insufficiente nel circuito di controllo della valvola proporzionale
- Frequenza naturale del sistema di adattamento della frequenza di risonanza
- Impostazioni di guadagno troppo alte nell'amplificatore elettronico
Soluzione:
- Regolare i parametri PID (ridurre il guadagno proporzionale, aumentare lo smorzamento)
- Aggiungi accumulatore per la conformità del sistema
- Installare i limitatori di flusso nelle linee pilota
- Utilizzare valvole con risposta in frequenza più elevata (servovalvole)
Suggerimenti per la manutenzione per una lunga durata
Controlli mensili
- Cerca perdite esterne attorno ai raccordi
- Controllare i livelli e il colore del fluido
- Ascolta i rumori insoliti
- Sentire le vibrazioni eccessive
Servizio trimestrale
- Sostituire i filtri idraulici
- Testare la qualità del fluido
- Controllare la calibrazione della valvola
- Formare gli operatori sul corretto utilizzo
Manutenzione annuale
- Revisione completa della valvola, se necessario
- Sostituire le parti soggette ad usura
- Aggiornare la documentazione del sistema
- Formare gli operatori sul corretto utilizzo
Il futuro delle valvole di controllo del flusso
La tecnologia sta rendendo queste valvole più intelligenti ed efficienti:
Vreemde chemische geuren
- Le valvole di controllo del flusso idraulico sonoMonitoraggio intelligente:per sistemi idraulici
- Diversi tipi soddisfano esigenze diverse: dalle semplici valvole manuali a quelle elettroniche avanzate
- Selezione correttarisparmia denaroe migliora le prestazioni del sistema
- Una manutenzione regolare previene guasti costosi
- La nuova tecnologia sta rendendo le valvole più intelligenti ed efficienti
Conclusione
Comprendere le valvole di controllo del flusso idraulico non deve essere complicato. Questi componenti vitali sono semplicemente i regolatori di velocità del mondo idraulico, assicurando che tutto si muova al ritmo giusto per garantire sicurezza, precisione ed efficienza.
4 '' '; 4.5' ''; 5 ''; 6 ''; 7 ''
Ricorda: la giusta valvola di controllo del flusso, adeguatamente mantenuta, è un investimento che ripaga in termini di affidabilità del sistema, risparmio energetico e sicurezza operativa. Scegliete saggiamente, eseguite una manutenzione regolare e il vostro sistema idraulico vi servirà bene per gli anni a venire.
