Nel mondo dell'automazione industriale e dei sistemi di controllo dei fluidi, la pressione della valvola proporzionale rappresenta uno dei concetti più cruciali per ottenere operazioni precise ed efficienti. Comprendere questo principio fondamentale è essenziale per ingegneri, tecnici e chiunque lavori con sistemi idraulici o pneumatici.

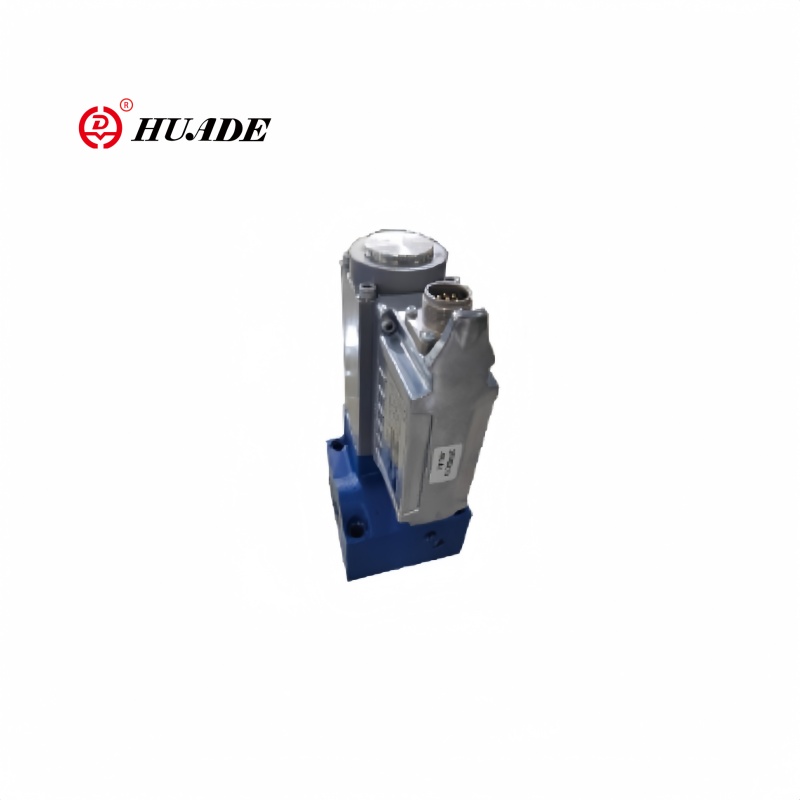

Definizione della pressione della valvola proporzionale
La pressione della valvola proporzionale si riferisce alla pressione di uscita controllata generata da una valvola proporzionale, dove il livello di pressione è direttamente proporzionale al segnale di ingresso applicato alla valvola. A differenza delle semplici valvole on/off che funzionano in stati binari, le valvole proporzionali forniscono un controllo infinitamente variabile tra i valori di pressione minimo e massimo in base all'entità del segnale elettrico di ingresso.
[Prima di tutto capiscicosa sono le valvole proporzionali]
La relazione tra il segnale di ingresso e la pressione di uscita segue una curva lineare o predeterminata, consentendo una modulazione precisa della pressione. Questa relazione proporzionale consente un controllo fluido e continuo della pressione anziché variazioni brusche, rendendo queste valvole ideali per applicazioni che richiedono una regolazione precisa della pressione.
Come funzionano le valvole proporzionali
Il funzionamento fondamentale di una valvola proporzionale si basa sul controllo della forza elettromagnetica. Quando un segnale elettrico viene applicato al solenoide della valvola, genera una forza magnetica proporzionale alla corrente o alla tensione in ingresso. Questa forza elettromagnetica agisce contro un meccanismo a molla e la pressione del fluido per posizionare la bobina o l'otturatore della valvola.
All'aumentare del segnale di ingresso, la forza elettromagnetica diventa più forte, allontanando l'elemento della valvola dalla sua sede. Questa maggiore apertura consente un flusso maggiore di fluido e in genere si traduce in una pressione a valle più elevata, a seconda della configurazione della valvola. Il posizionamento preciso dell'elemento valvola crea la relazione proporzionale tra segnale di ingresso e pressione di uscita.
Le moderne valvole proporzionali spesso incorporano sistemi di feedback che utilizzano sensori di posizione o trasduttori di pressione per garantire un controllo accurato e compensare fattori esterni quali variazioni di temperatura, fluttuazioni della pressione di alimentazione o usura dei componenti.
Tipi di controllo della pressione con valvola proporzionale
Valvole proporzionali ad azione diretta
Queste valvole controllano direttamente la pressione attraverso la forza elettromagnetica che agisce sull'elemento valvola. Vengono generalmente utilizzati in applicazioni a bassa pressione in cui la forza del solenoide è sufficiente per superare le forze del fluido e la tensione della molla. [Confronta conprogetti di valvole proporzionali idrauliche]
Valvole proporzionali pilotate
Per applicazioni a pressione più elevata, le valvole pilotate utilizzano una piccola valvola proporzionale per controllare una valvola principale più grande. La valvola pilota modula la pressione in una camera di controllo, che quindi posiziona l'elemento della valvola principale. Questa configurazione consente un controllo preciso di alte pressioni con un assorbimento di potenza elettrica relativamente basso.
Valvole di riduzione della pressione
Queste valvole proporzionali mantengono una pressione a valle costante indipendentemente dalle variazioni di pressione a monte o dai cambiamenti di portata. La pressione di uscita è proporzionale al segnale di ingresso, rendendoli ideali per applicazioni di regolazione della pressione.
Valvole limitatrici di pressione
Le valvole proporzionali limitatrici di pressione forniscono impostazioni di pressione di scarico variabili in base al segnale di ingresso. Ciò consente la regolazione dinamica della pressione massima del sistema senza regolazione meccanica.
Applicazioni e vantaggi
Il controllo della pressione con valvola proporzionale trova applicazioni in numerosi settori. Nell'idraulica mobile, queste valvole consentono il funzionamento regolare delle macchine edili, fornendo un controllo preciso dei movimenti del braccio, della benna e dei cingoli. I sistemi di automazione della produzione utilizzano valvole proporzionali per forze di bloccaggio, pressioni di stampaggio a iniezione e operazioni di movimentazione dei materiali costanti.
L'industria aerospaziale si affida al controllo della pressione della valvola proporzionale per i sistemi di controllo del volo, il funzionamento del carrello di atterraggio e la gestione della pressione in cabina. Nel settore automobilistico, queste valvole controllano la pressione della trasmissione, il servosterzo e i sistemi di gestione del motore.
Miglioramento dell'efficienza del sistema
L'adattamento preciso della pressione ai requisiti di carico riduce gli sprechi energetici e ottimizza le prestazioni del sistema.
Consumo energetico ridotto
Evitare la sovrapressurizzazione porta a notevoli risparmi energetici e minori costi operativi.
Qualità del prodotto migliorata
Pressioni di processo costanti garantiscono risultati di produzione affidabili e coerenza del prodotto.
Maggiore reattività del sistema
Transizioni fluide della pressione forniscono un migliore controllo del sistema e un funzionamento fluido.
Parametri chiave delle prestazioni
Integrazione del sistema di controllo
I sistemi di controllo della pressione con valvola proporzionale si integrano generalmente con unità di controllo elettroniche (ECU) o controllori logici programmabili (PLC). Questi controller forniscono i segnali elettrici precisi necessari per un controllo accurato della pressione monitorando al contempo il feedback del sistema.
Strategie di controllo moderne
I moderni sistemi di controllo spesso impiegano strategie di controllo a circuito chiuso, confrontando continuamente la pressione effettiva in uscita con i setpoint desiderati e regolando di conseguenza i segnali di ingresso della valvola. Questo approccio compensa le variazioni del sistema e mantiene un controllo preciso della pressione in condizioni operative mutevoli.
Sviluppi futuri
L'evoluzione della tecnologia della pressione delle valvole proporzionali continua con i progressi nella scienza dei materiali, nei sistemi di controllo elettronico e nella tecnologia dei sensori. Le valvole intelligenti che incorporano diagnostica integrata, funzionalità di manutenzione predittiva e comunicazione wireless stanno diventando sempre più diffuse.
La tecnologia delle valvole digitali promette precisione e flessibilità ancora maggiori, sostituendo potenzialmente le tradizionali valvole proporzionali in alcune applicazioni. Tuttavia, il controllo della pressione con valvola proporzionale rimane una tecnologia fondamentale e affidabile per i sistemi di potenza fluida.
Comprendere la pressione della valvola proporzionale consente agli ingegneri di progettare sistemi di controllo dei fluidi più efficienti, precisi e affidabili in diverse applicazioni, rendendolo un concetto essenziale nella moderna automazione industriale.
