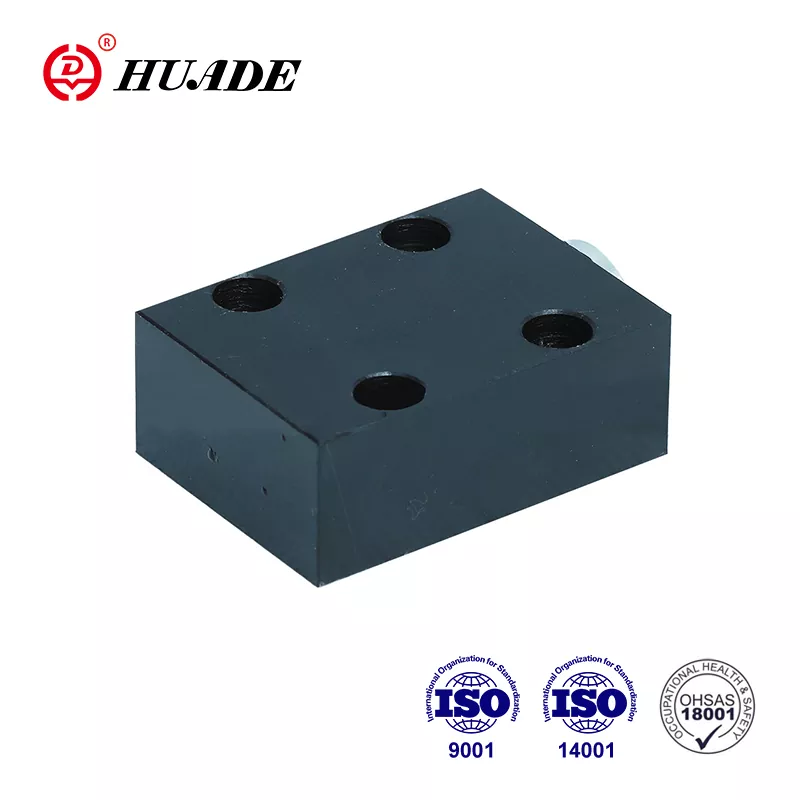

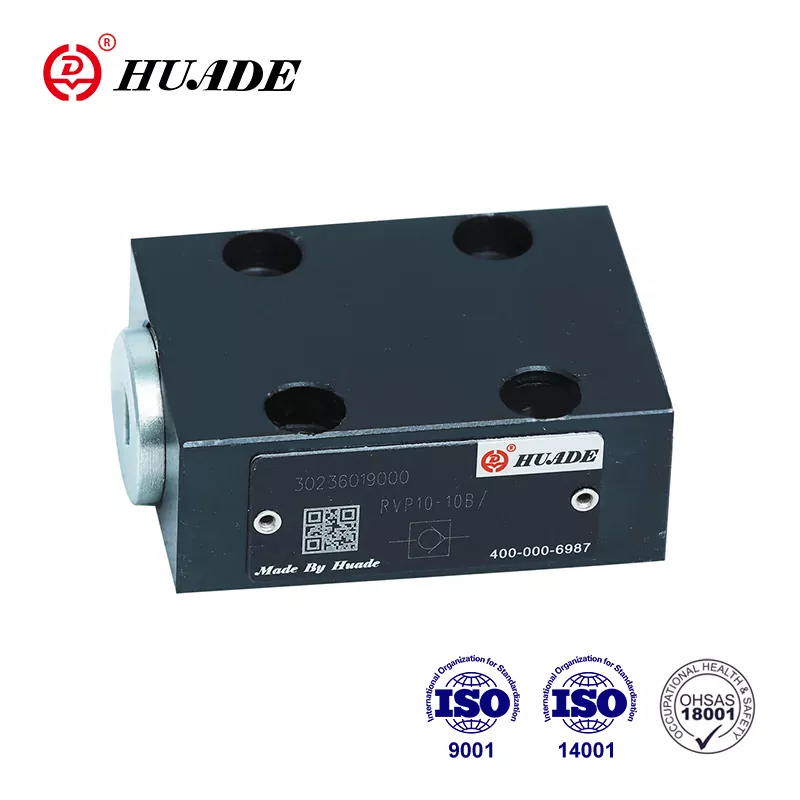

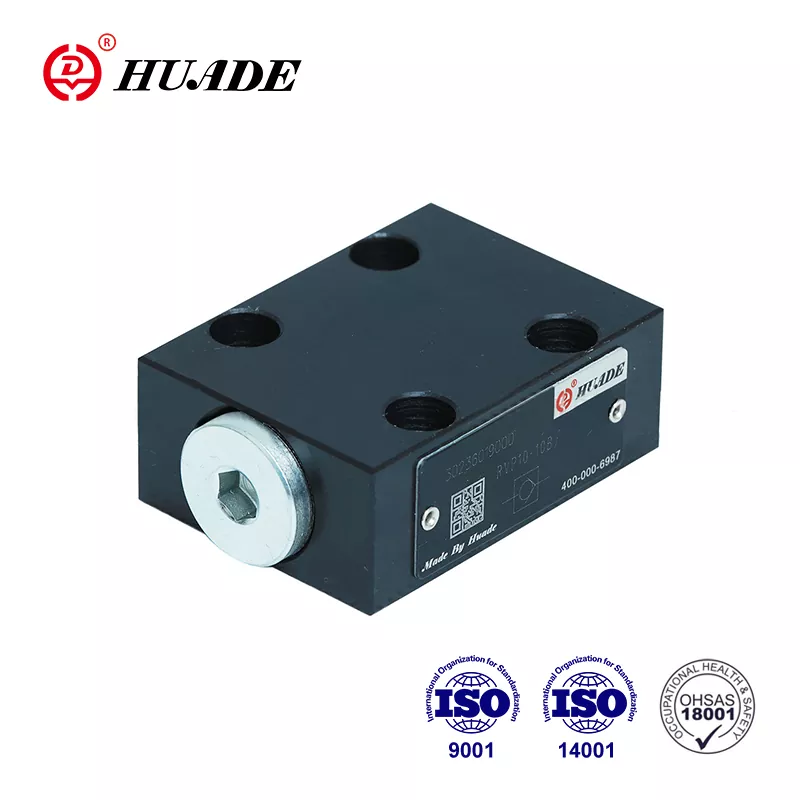

Valvola di ritegno RVP 25

Collaborazione con Rexroth da oltre 7 anni dal 1979, la valvola di ritegno Huade® RVP 25 è compatibile con Rexroth RVP 25 a un prezzo ragionevole. È realizzato in acciaio resistente. Tutti i prodotti Huade® vengono sottoposti a severi test prima di lasciare la fabbrica per garantire un'alta qualità e avere una garanzia di un anno. Entro il periodo di garanzia, la riparazione è gratuita. La merce di Huade soddisfa gli standard internazionali, vale a dire ISO9001, ISO14001 e ISO45001. Le valvole di ritegno Huade® sono ampiamente utilizzate nei macchinari per l'ingegneria e l'edilizia, nella metallurgia, nelle macchine utensili, ecc. Si tratta di un vecchio marchio nazionale in Cina.

Parametro del prodotto della valvola di ritegno RVP 25

Caratteristiche del prodotto e applicazione della valvola di ritegno RVP 25

Caratteristiche:

▶ Collegamento alla piastra

▶ Chiusura senza perdite in una direzione

Applicazione:

La valvola di ritegno RVP 25 viene utilizzata principalmente all'uscita della pompa come valvola di contropressione e valvola di bypass.

Dettagli di produzione della valvola di ritegno RVP 25

La valvola di ritegno tipo RVP 25 può essere utilizzata in vari ambienti industriali ad alta pressione. Ha il compito di chiudere preferibilmente una perdita di flusso in una direzione e di consentire il flusso libero nella direzione opposta. Lo schema della struttura è il seguente. Comprende fondamentalmente l'alloggiamento (1), l'otturatore (2), la molla di compressione (3) e la sede della molla (4). La corsa dell'otturatore (2), che è guidato sul suo diametro esterno, è limitata da un fermo meccanico. La molla di compressione incorporata (3) supporta il movimento di chiusura. Inoltre la molla di compressione (3) mantiene l'otturatore (2) in posizione chiusa anche quando non c'è flusso attraverso la valvola.

Simbolo

Diagramma della struttura

①Alloggiamento  ②Funzione a fungo  ③Molla  ④Sedile a molla

Avviso sulla valvola di ritegno RVP 25

1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.

3. I prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4. Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.

5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8.

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
