Quando lavori con sistemi idraulici, la scelta della giusta valvola di controllo direzionale può creare o distruggere il tuo funzionamento. La valvola di controllo direzionale Bosch Rexroth 4WE 10 E si è guadagnata la reputazione di affidabile cavallo di battaglia nelle applicazioni industriali e ci sono buone ragioni per cui gli ingegneri continuano a tornarci.

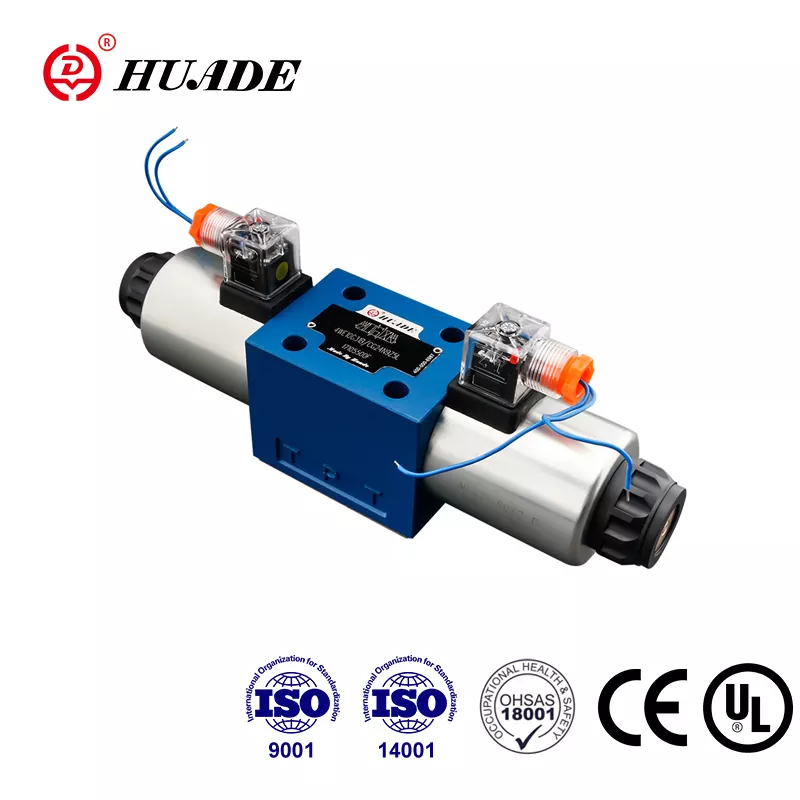

Cosa rende speciale la valvola di controllo direzionale 4WE 10 E
La Rexroth 4WE 10 E è un'elettrovalvola ad azione diretta che controlla il modo in cui il fluido idraulico si muove attraverso il sistema. Consideralo come un regolatore del traffico per il tuo olio idraulico. Dice al fluido dove andare, quando fermarsi e quale percorso prendere. Questa particolare valvola utilizza bobine elettromagnetiche per spostare una bobina interna, che poi reindirizza il flusso per far muovere i cilindri o i motori idraulici esattamente come ne hai bisogno.
Ciò che distingue questa valvola di controllo direzionale è il suo design a centro chiuso, contrassegnato dalla "E" nel nome. Quando la valvola si trova nella sua posizione neutra, tutte le porte rimangono bloccate. Il tuo attuatore idraulico mantiene la sua posizione senza spostarsi, il che è molto importante quando sollevi carichi pesanti o hai bisogno di mantenere qualcosa perfettamente fermo.
Analizzare il numero del modello
Il nome 4WE 10 E ti dice tutto su cosa fa questa valvola. Il "4" significa che ha quattro porte per collegare le linee idrauliche. La "WE" indica che si tratta di una valvola di controllo direzionale ad azione diretta con funzionamento a solenoide. Il "10" si riferisce alla sua dimensione, che segue lo standard NG10, noto anche come CETOP 5 o ISO 4401-05-04-0-05. Questa standardizzazione significa che Rexroth 4WE 10 E si adatterà fisicamente a qualsiasi superficie di montaggio progettata per valvole NG10, offrendo flessibilità durante la sostituzione di vecchie apparecchiature o la costruzione di nuovi sistemi.
La designazione "E" descrive la configurazione della bobina. Nel mondo delle valvole, lettere diverse rappresentano schemi di flusso diversi. Il tipo E mantiene tutte le porte chiuse in posizione centrale, rendendolo ideale quando è necessario mantenere un carico stabile senza alcun movimento.
Capacità tecniche che contano
La valvola di controllo direzionale 4WE 10 E gestisce pressioni elevate. Può funzionare fino a 350 bar sulle porte principali, che si traducono in circa 5.075 libbre per pollice quadrato. Ciò è sufficiente per la maggior parte delle applicazioni industriali pesanti, dalle macchine per lo stampaggio a iniezione alle macchine edili.
La capacità di flusso varia a seconda che si scelga l'alimentazione CC o CA. La versione DC di questa valvola di controllo direzionale Rexroth muove fino a 160 litri al minuto, mentre la versione AC arriva al massimo a 120 litri al minuto. Questa differenza esiste perché le bobine CA generano più calore quando la valvola rimane eccitata, quindi Bosch Rexroth limita il flusso per evitare problemi di surriscaldamento.
Il tempo di risposta è importante quando hai bisogno di movimenti rapidi e precisi. Il 4WE 10 E si accende in 45-70 millisecondi e si rilascia in 35-45 millisecondi quando si utilizza l'alimentazione CC. È abbastanza veloce per la maggior parte delle linee di produzione automatizzate. Se hai bisogno di un funzionamento ancora più fluido, puoi aggiungere inserti di smorzamento opzionali che rallentano l'azione del cambio per ridurre gli urti nel tuo sistema.
Come funziona il Centro Chiuso
La configurazione della bobina di tipo E conferisce a questa valvola di controllo direzionale la capacità di sostenere il carico. Immagina tre posizioni: centro, sinistra e destra. Nella posizione centrale, gli atterraggi interni sulla bobina bloccano tutte e quattro le porte. La porta P si collega alla pompa, la porta T va al serbatoio e le porte A e B si collegano all'attuatore. Quando tutto rimane bloccato, l'olio intrappolato nel cilindro non può fuoriuscire, quindi il carico rimane esattamente dove lo hai lasciato.
Eccita la bobina "a" e la bobina si sposta a sinistra. Ora la porta P si collega alla porta A mentre la porta B drena alla porta T. L'attuatore si estende. Passare alla bobina "b" e la bobina si sposta verso destra, invertendo lo schema del flusso. La porta P alimenta la porta B mentre la porta A ritorna al serbatoio, ritraendo l'attuatore.
Questa disposizione a centro chiuso funziona perfettamente per applicazioni come tavole elevatrici, pinze e presse in cui il mantenimento della posizione è più importante dell'efficienza energetica. Il compromesso è che la pompa continua ad aumentare la pressione anche quando nulla si muove, generando calore e sprecando energia. In genere accoppierai questo Rexroth 4WE 10 E con una valvola di sicurezza per proteggere il tuo sistema.
Applicazioni del mondo reale
Gli stabilimenti di produzione utilizzano la valvola di controllo direzionale 4WE 10 E in innumerevoli modi. Le macchine per lo stampaggio a iniezione si affidano ad esso per controllare con precisione il bloccaggio dello stampo. Le apparecchiature di pressofusione lo utilizzano per posizionare accuratamente le parti metalliche. Le macchine edili traggono vantaggio dalla loro capacità di mantenere la posizione della benna e del braccio sui pendii senza andare alla deriva.
La valvola è presente anche in applicazioni marine, attrezzature per la lavorazione dei metalli e sistemi di produzione di precisione. Ogni volta che avete bisogno di un attuatore idraulico per rimanere sotto carico, il design a centro chiuso di questa valvola di controllo direzionale Rexroth fornisce il controllo di cui avete bisogno.

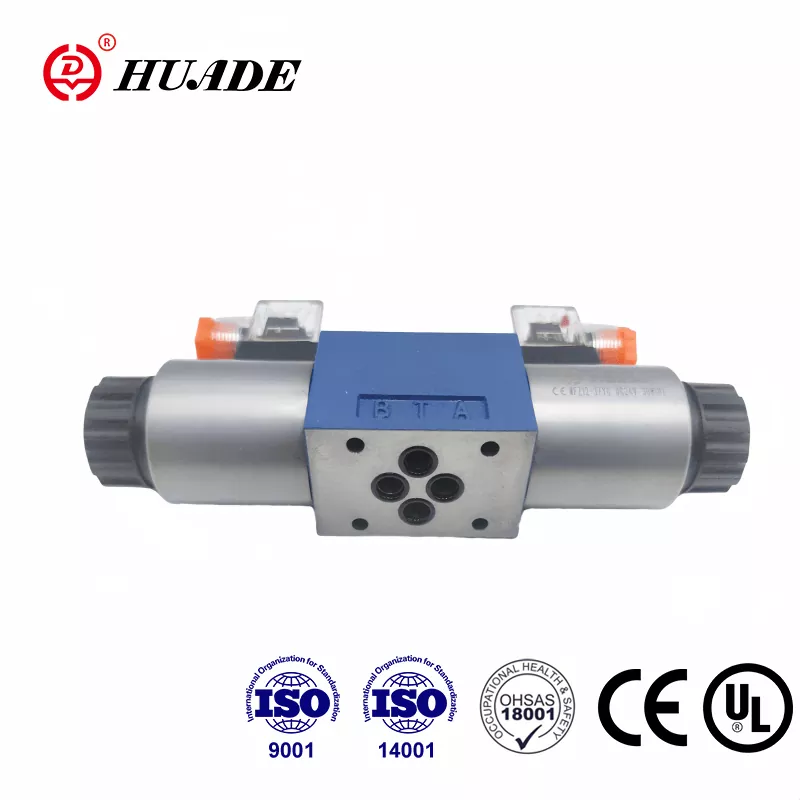

Installazione e montaggio
Il 4WE 10 E si monta direttamente su una sottopiastra che corrisponde allo standard NG10. Questo approccio modulare semplifica l'installazione e la sostituzione. È possibile impilare valvole aggiuntive sopra utilizzando blocchi collettore, costruendo gruppi di valvole compatti che risparmiano spazio e riducono il numero di tubi e raccordi necessari.
Il design del solenoide con armatura bagnata offre vantaggi pratici. La bobina è immersa nell'olio, il che aiuta a dissipare il calore e riduce il rumore. È possibile ruotare il gruppo bobina di 360 gradi per posizionare il connettore elettrico dove è più conveniente. Se una bobina si guasta, è possibile sostituirla senza scaricare l'impianto idraulico, riducendo al minimo i tempi di fermo.
I collegamenti elettrici seguono lo standard DIN EN 175301-803, con gradi di protezione IP65 o IP67 a seconda della configurazione. Le opzioni di tensione includono 12, 24, 110 e 230 volt sia per l'alimentazione CC che CA, con una tolleranza di più o meno 10%.
Confronto con altre opzioni
Quando acquisti una valvola di controllo direzionale nella dimensione NG10, incontrerai alternative di Parker, Eaton e altri produttori. La serie Parker D3W offre valori nominali di pressione e portata simili, ma cambia più lentamente, impiegando circa 110 millisecondi per rispondere. L'Eaton DG4V-5 corrisponde alla capacità di flusso ma non specifica chiaramente la sua frequenza di ciclo.
Il Rexroth 4WE 10 E si distingue per il tempo di risposta più rapido e la maggiore capacità di ciclo. Può gestire fino a 15.000 operazioni di commutazione all'ora, rendendolo adatto a processi automatizzati ad alta velocità. L'opzione di smorzamento regolabile ti offre anche un maggiore controllo sulla velocità con cui la valvola si sposta, aiutandoti a mettere a punto il comportamento del tuo sistema.
Il prezzo varia ampiamente in base alle specifiche e al luogo di acquisto. Le configurazioni di base di questa valvola di controllo direzionale Rexroth partono da circa 56 dollari, mentre le versioni con rivestimenti speciali, voltaggio personalizzato o guarnizioni migliorate possono superare i 1.200 dollari. Li troverai attraverso i distributori ufficiali Bosch Rexroth, le società di fornitura industriale e i mercati online. Al momento dell'acquisto, verifica che il numero del modello corrisponda esattamente alle tue esigenze, prestando particolare attenzione alla tensione nominale e al tipo di bobina.
Continuare a farlo funzionare
Il più grande nemico di qualsiasi valvola di controllo direzionale è la contaminazione. Le particelle di sporco nell'olio idraulico causano l'adesione della bobina, provocando un funzionamento irregolare o un guasto completo. Il 4WE 10 E necessita di olio filtrato a 10 micron, che corrisponde ai livelli di pulizia NAS 1638 Classe 9 o ISO 4406 20/18/15.
La manutenzione regolare inizia con il monitoraggio dell'olio. Verificare la presenza di scolorimento, che indica surriscaldamento o ossidazione. Testare periodicamente la viscosità perché un olio troppo fluido o troppo denso influisce sulle prestazioni della valvola. Sostituisci i filtri nei tempi previsti e considera l'installazione di manometri per individuare tempestivamente i problemi.
Quando questa valvola di controllo direzionale Rexroth entra in azione, i sintomi rimandano solitamente a cause specifiche. Se la valvola si blocca ma funziona quando si preme l'azionamento manuale, è probabile la contaminazione. Le bobine bruciate sulle versioni CA spesso derivano da un flusso eccessivo che causa l'incollaggio della bobina mentre è energizzata, surriscaldando la bobina. Le perdite esterne provengono generalmente da guarnizioni usurate, mentre le perdite interne si manifestano con un movimento lento e spugnoso dell'attuatore.
La pulizia della valvola richiede attenzione. Rimuovilo dal sistema, smontalo con attenzione e pulisci il foro e la bobina con WD-40 o un solvente simile. Pulire i passaggi con aria compressa e ispezionare eventuali segni di usura o danni. Sostituisci le guarnizioni utilizzando il kit corretto per la versione della tua valvola, tenendo presente che le applicazioni ad alta temperatura necessitano di guarnizioni FKM anziché di gomma NBR standard.
Fare la scelta giusta
La valvola di controllo direzionale 4WE 10 E eccelle quando è importante la tenuta del carico. Il suo design a centro chiuso previene la deriva, la sua risposta rapida supporta l'automazione e il suo montaggio standardizzato semplifica l'installazione. La struttura modulare consente di realizzare circuiti di controllo complessi in spazi compatti e le bobine con armatura bagnata offrono una lunga durata con una manutenzione minima.
Considera il compromesso energetico. Quella posizione centrale bloccata mantiene la pompa carica anche quando nulla si muove, generando calore e consumando energia. Se l'efficienza energetica supera il mantenimento della posizione nella tua applicazione, guarda le bobine di tipo J che scaricano la pompa in folle. Per le applicazioni che necessitano di flottazione libera, le configurazioni a centro aperto di tipo H potrebbero funzionare meglio.
Abbina attentamente il tuo impianto elettrico alla valvola. Le versioni DC gestiscono un flusso più elevato e rispondono più rapidamente, rendendole la scelta predefinita per la maggior parte delle applicazioni industriali. L'alimentazione CA funziona bene per operazioni più lente, ma ricorda che il limite di flusso di 120 litri al minuto per evitare danni alla bobina.
Il Rexroth 4WE 10 E si è guadagnato il suo posto nell'idraulica industriale grazie a decenni di prestazioni comprovate. La sua combinazione di capacità di alta pressione, risposta rapida e tenuta affidabile del carico lo rende una scelta solida per le applicazioni più impegnative. Mantieni l'olio pulito, scegli la configurazione della bobina giusta per le tue esigenze e questa valvola di controllo direzionale garantirà anni di servizio affidabile. Che tu stia sostituendo una valvola esistente o progettando un nuovo sistema, capire cosa rende speciale 4WE 10 E ti aiuta a ottenere il massimo dalla tua attrezzatura idraulica.
