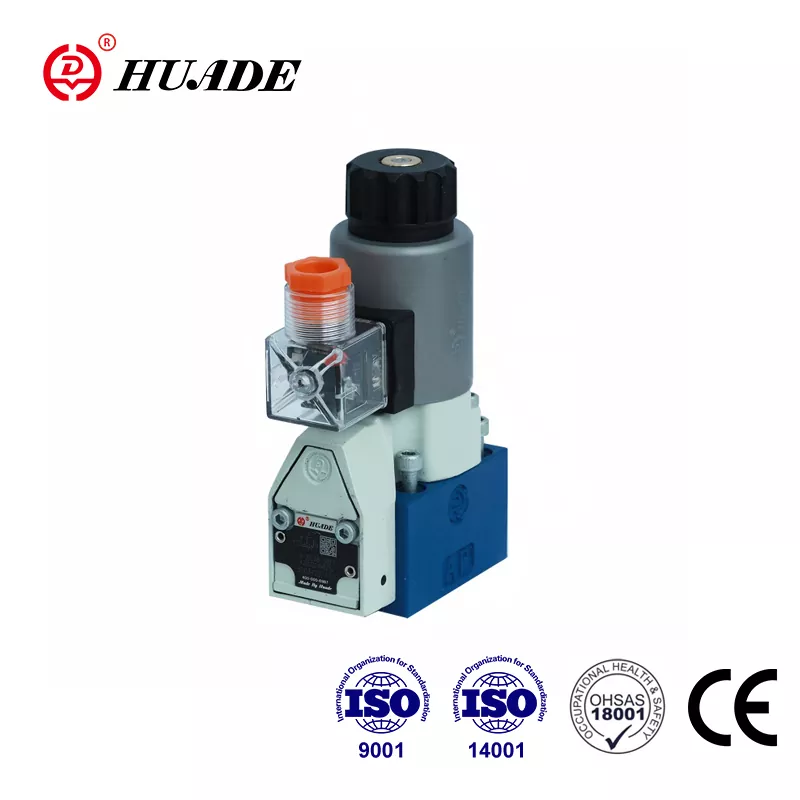

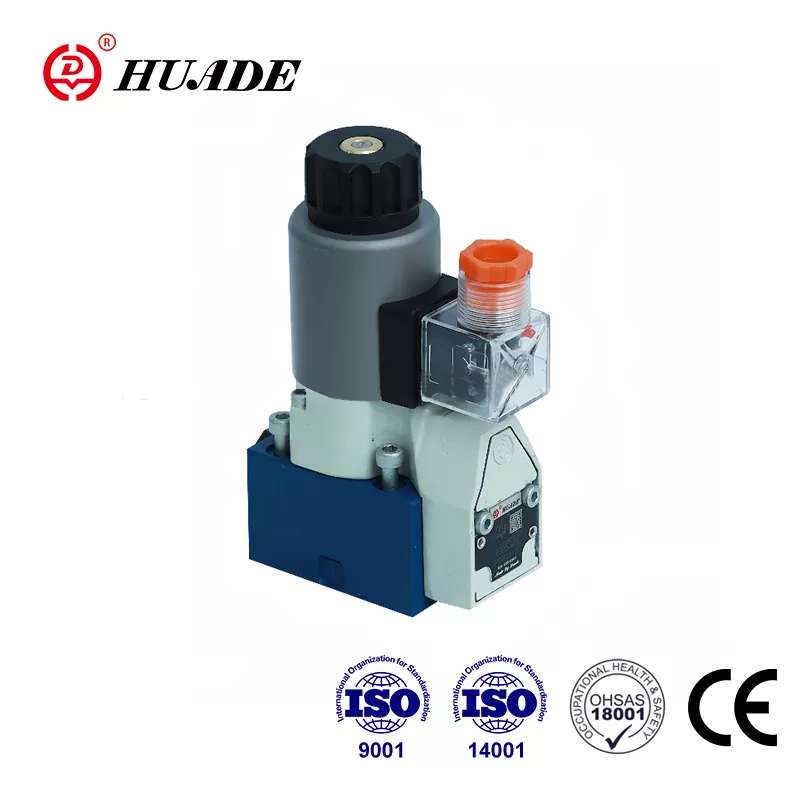

Quando si tratta di sistemi idraulici che necessitano di assoluta affidabilità, il distributore a fungo M-SEW 6 di Bosch Rexroth si distingue come un serio contendente. Questa valvola risolve un problema che le valvole a spola tradizionali semplicemente non sono in grado di gestire: isolamento completo e senza perdite ad alta pressione. Se lavori con sistemi idraulici in cui anche le perdite più piccole contano, capire cosa rende diversa la M-SEW 6 potrebbe farti risparmiare notevoli grattacapi in futuro.
Cosa rende diversa una valvola a fungo
La valvola direzionale a otturatore M-SEW 6 utilizza un approccio fondamentalmente diverso rispetto alla maggior parte delle valvole idrauliche che potresti incontrare. Invece di parti metalliche scorrevoli che creano guarnizioni grazie a tolleranze strette, questa valvola utilizza una sfera o un cono temprato che blocca fisicamente il flusso posizionandosi contro una superficie lavorata con precisione. Pensatelo come un tappo di bottiglia contro una porta scorrevole. Il tappo della bottiglia crea una tenuta completa quando viene premuto, mentre una porta scorrevole presenta sempre uno spazio vuoto, non importa quanto sia stretto.
Questa scelta progettuale è estremamente importante nelle applicazioni reali. Le valvole a spola tradizionali perdono sempre internamente in una certa misura. Più strette sono le tolleranze, minore è la perdita, ma la perdita non arriva mai a zero. La valvola direzionale a otturatore M-SEW 6 elimina completamente questo problema grazie al suo design basato su sede. Quando l'elemento a otturatore preme contro la sua sede, il flusso si interrompe completamente.
Capacità di pressione che lo distinguono
La valvola direzionale a otturatore M-SEW 6 gestisce pressioni fino a 630 bar, che si traducono in circa 9.150 psi. Per il contesto, la maggior parte delle valvole standard di dimensione D03 raggiungono un massimo di circa 350 bar. Questa pressione nominale quasi raddoppiata non è solo un numero su una scheda tecnica. Rappresenta un impegno ingegneristico fondamentale per l'integrità strutturale che influisce su tutto, dallo spessore dell'alloggiamento ai requisiti di montaggio.
Il funzionamento a 630 bar crea enormi forze che cercano di separare la valvola dalla sua superficie di montaggio. Una tipica area di connessione della valvola D03 subisce oltre 4.000 libbre di forza di separazione a questa pressione. La valvola direzionale a otturatore M-SEW 6 gestisce tutto ciò attraverso requisiti di montaggio specifici che devono essere seguiti attentamente. La superficie di montaggio deve avere una planarità compresa tra 0,01 mm per 100 mm e una ruvidità superficiale di Rz 0,8. I bulloni di montaggio, M5x45 grado 10.9, devono essere serrati esattamente a 8,9 Nm.
Come funziona realmente la M-SEW 6
La valvola direzionale a otturatore M-SEW 6 funziona tramite azionamento magnetico diretto. Quando si energizza la bobina, si genera una forza magnetica che allontana l'elemento a fungo dalla sua sede, consentendo il flusso. Quando è diseccitato, una molla di ritorno e la pressione del sistema riportano l'otturatore nella sua sede, bloccando istantaneamente il flusso. Ciò conferisce alla valvola direzionale a otturatore M-SEW 6 tempi di commutazione notevolmente rapidi, soprattutto in fase di chiusura.
Le velocità di commutazione raccontano una storia importante. Quando funziona a 24 V CC pura, la valvola si eccita in 25-40 millisecondi e si diseccita in soli 10-15 millisecondi. Il tempo di diseccitazione è eccezionalmente rapido rispetto alle valvole a spola, il che è estremamente importante nelle applicazioni di sicurezza. Se qualcosa va storto ed è necessario interrompere immediatamente il flusso, quei millisecondi in più potrebbero essere fondamentali.
Tuttavia, se si fa funzionare la valvola direzionale a fungo M-SEW 6 con tensione CA attraverso un raddrizzatore, le prestazioni cambiano in modo significativo. Il tempo di diseccitazione aumenta da 35 a 55 millisecondi perché il circuito raddrizzatore è dotato di condensatori di filtraggio che rallentano il decadimento della corrente nella bobina. Questa risposta tre o quattro volte più lenta potrebbe essere accettabile per alcune applicazioni, ma per i sistemi di arresto di emergenza, il funzionamento DC diretto offre chiaramente prestazioni migliori.
Opzioni di configurazione e cosa significano
La valvola direzionale a otturatore M-SEW 6 è disponibile in diverse configurazioni funzionali. Le più comuni sono le versioni a 3/2 vie con i simboli U e C. Il simbolo U rappresenta la configurazione normalmente aperta in cui la porta P si collega alla porta A quando la valvola non è energizzata. Il simbolo C rappresenta normalmente chiuso dove da P ad A è bloccato quando non energizzato. Queste configurazioni 3/2 sono quelle in cui le valvole a otturatore brillano davvero perché possono mantenere un perfetto isolamento con una geometria semplice.
La valvola è disponibile anche in configurazioni a 4/2 vie con i simboli D e Y, sebbene questi siano un po' meno comuni. Creare una funzione 4/2 con elementi a fungo è meccanicamente più complesso perché è necessario mantenere un isolamento privo di perdite su più porte contemporaneamente. I compromessi progettuali diventano più impegnativi, motivo per cui Rexroth enfatizza le versioni 3/2 in cui il distributore a otturatore M-SEW 6 può offrire la massima affidabilità e capacità di pressione.
La capacità di flusso raggiunge un massimo di 25 litri al minuto. Questo valore potrebbe sembrare basso rispetto ad alcune valvole a spola, ma in realtà è ragionevole per una valvola a otturatore ad azionamento diretto di dimensione D03. Il solenoide deve superare sia la forza della molla che la forza di pressione che agisce sull'elemento a otturatore. L'aumento della capacità di flusso richiederebbe un'area dell'otturatore più ampia, che richiederebbe un solenoide poco pratico per il funzionamento diretto.
Spiegazione della struttura del codice di ordinazione
La valvola direzionale a otturatore M-SEW 6 utilizza un codice di ordinazione a 16 posizioni che specifica ogni dettaglio tecnico. Comprendere questo codice ti aiuta a ottenere esattamente la valvola di cui hai bisogno. La posizione 01 specifica il tipo di fluido, che è M per olio minerale. La posizione 02 indica se si tratta di una valvola a 2 vie, 3 vie o 4 vie. La posizione 03 è SEW, a conferma che si tratta di una valvola ad azionamento diretto di tipo a otturatore.
La posizione 04 conferma la dimensione 6, che corrisponde allo standard NG6 o D03. La posizione 05 è la selezione del simbolo come U o C. La posizione 07 specifica la pressione nominale, 420 o 630 bar. La posizione 09 gestisce la tensione, con G24 standard a 24 V CC. Opzioni come G96 e G110 indicano il funzionamento a 110 V o 120 V CA tramite rettifica.
La posizione 12 diventa importante se è necessario il monitoraggio della posizione. La valvola direzionale a otturatore M-SEW 6 può essere dotata di sensori induttivi (QMAG24 o QMBG24) che confermano la posizione effettiva della valvola. Tuttavia, queste opzioni di monitoraggio funzionano solo con la versione da 420 bar. L'alloggiamento più spesso richiesto per il funzionamento a 630 bar non lascia spazio per la disposizione di montaggio standard del sensore.
La posizione 13 consente di aggiungere inserti della valvola a farfalla o di ritegno. Gli inserti dell'acceleratore, designati da B12 a B22, limitano il flusso a diversi gradi. Quando si utilizza la valvola direzionale a otturatore M-SEW 6 alla massima pressione e portata, questi inserti possono prevenire colpi d'ariete e cavitazione durante la commutazione. La posizione 14 specifica il materiale della guarnizione, NBR standard o FKM (designato dal suffisso V) per la compatibilità con fluidi speciali.
Considerazioni sulla compatibilità dei fluidi
La valvola direzionale a otturatore M-SEW 6 funziona con oli minerali standard conformi alle specifiche DIN 51524. Gestisce inoltre vari fluidi biodegradabili e resistenti al fuoco, inclusi i tipi HEES, HEPG, HETG, HFDR e HFDU. La scelta del materiale di tenuta diventa qui fondamentale. Le guarnizioni NBR standard funzionano bene con olio minerale e funzionano da -30°C a +80°C. Se si utilizzano determinati esteri sintetici o fluidi poliglicolici, è necessario specificare le guarnizioni FKM con il suffisso V. Le guarnizioni FKM hanno un intervallo di temperatura leggermente più ristretto, compreso tra -20°C e +80°C, ma forniscono la necessaria resistenza chimica.
La scelta sbagliata della guarnizione provoca un rapido degrado. Le guarnizioni NBR si gonfiano e si guastano in alcuni fluidi sintetici, mentre le guarnizioni FKM possono indurirsi e rompersi se utilizzate al di fuori del loro intervallo di temperature. La documentazione della valvola direzionale a otturatore M-SEW 6 specifica chiaramente quale tenuta funziona con quale fluido e il rispetto rigoroso di queste linee guida non è facoltativo.
Requisiti di installazione che non puoi ignorare
Il corretto montaggio della valvola direzionale a otturatore M-SEW 6 determina se funziona come previsto o presenta perdite sotto pressione. La valvola si monta su un collettore o sottopiastra D03/NG6 utilizzando quattro bulloni M5x45. Questi bulloni devono avere una resistenza di grado 10,9 e serrati esattamente a 8,9 Nm. La sottocoppia consente all'alloggiamento di separarsi dalla superficie di montaggio sotto pressione. Una coppia eccessiva può deformare la superficie di montaggio, creando concentrazioni di sollecitazioni che portano al cedimento della tenuta.
Anche gli O-ring sulle porte sono importanti. La porta P utilizza un O-ring da 10x2 mm mentre le porte A e B utilizzano O-ring da 9,25x1,78 mm. Queste non sono dimensioni arbitrarie. Sono adattati alle dimensioni della scanalatura e ai carichi di pressione previsti. L'utilizzo di O-ring errati o danneggiati garantisce perdite che vanificano in primo luogo lo scopo della scelta di una valvola direzionale a otturatore M-SEW 6.
La bobina del solenoide si fissa con un dado di bloccaggio serrato a 4 Nm. Ciò potrebbe sembrare meno critico rispetto ai bulloni di montaggio principali, ma il montaggio allentato del solenoide causa problemi di allineamento che aumentano il traferro magnetico, riducendo la forza e potenzialmente impedendo la corsa completa dell'otturatore. Potrebbe sembrare che la valvola funzioni ma non si apra o si chiuda completamente, causando restrizioni del flusso o una tenuta incompleta.
Vantaggi di manutenzione integrati nel design
Un aspetto intelligente della valvola direzionale a otturatore M-SEW 6 è il design della bobina rimovibile e ruotabile. La bobina del solenoide può essere rimossa e sostituita senza disturbare l'alloggiamento idraulico contenente pressione. Ciò significa che è possibile eseguire la manutenzione elettrica senza depressurizzare l'intero sistema idraulico. Nei sistemi ad alta pressione, la depressurizzazione e la ripressurizzazione richiedono molto tempo e sono potenzialmente rischiose. La possibilità di sostituire una bobina guasta senza toccare il circuito idraulico riduce significativamente i tempi di fermo.
La bobina ruota di 90 gradi, facilitando l'instradamento dei cavi in blocchi collettori stretti. È possibile orientare il collegamento elettrico per evitare interferenze con i componenti adiacenti. Questa flessibilità rende la valvola direzionale a otturatore M-SEW 6 più facile da integrare in gruppi complessi dove lo spazio è limitato.
Il design stesso dell'otturatore richiede meno manutenzione rispetto alle valvole a spola. Non sono presenti superfici di scorrimento lavorate con precisione che si usurano gradualmente e aumentano le perdite. Il fungo o sigilla oppure no. Finché la contaminazione non danneggia le superfici della sede, la valvola mantiene le sue prestazioni a perdita zero sostanzialmente per un tempo indefinito.
Dove questa valvola ha più senso
La valvola direzionale a otturatore M-SEW 6 eccelle nelle applicazioni in cui i carichi devono essere trattenuti senza deriva per periodi prolungati. I sistemi di bloccaggio idraulici nelle macchine utensili rappresentano un caso d'uso perfetto. Una volta che la morsa si chiude su un pezzo, deve rimanere bloccata senza alcuna perdita di pressione durante la lavorazione. Anche una piccola perdita consentirebbe il rilascio lento della morsa, causando potenzialmente lo spostamento del pezzo durante le operazioni di taglio.
L'isolamento dell'accumulatore è un'altra soluzione naturale. Quando si carica un accumulatore e quindi è necessario isolarlo dal resto del circuito, una valvola di isolamento che perde scarica gradualmente la pressione dall'accumulatore. La valvola direzionale a otturatore M-SEW 6 mantiene tale pressione indefinitamente. Anche i circuiti di sicurezza ne traggono enormi vantaggi. Se un sistema di sicurezza dipende dalla prevenzione del flusso quando diseccitato, le perdite interne attraverso una valvola a spola potrebbero consentire un movimento involontario anche quando il segnale di controllo è disattivato.
I sistemi di test che devono mantenere la pressione per il rilevamento delle perdite richiedono valvole di isolamento a perdita zero. Le presse per formatura e forgiatura ad alta pressione funzionano a pressioni alle quali la potenza nominale di 630 bar della M-SEW 6 diventa preziosa. I sistemi idraulici sottomarini devono affrontare requisiti sia di alta pressione che di affidabilità severi, dove il design senza perdite della valvola direzionale a otturatore M-SEW 6 offre margini di sicurezza critici.
Confronto con opzioni competitive
La serie D1SE di Parker Hannifin rappresenta la concorrenza diretta più vicina alla valvola direzionale a otturatore M-SEW 6 nella gamma di dimensioni D03. Il D1SE gestisce pressioni fino a 350 bar e portate fino a 20 litri al minuto. Utilizza una filosofia di design a fungo simile con elementi di seduta di tipo conico. I tempi di commutazione sono più lenti, circa 50 ms per l'eccitazione e 60 ms per la diseccitazione nel funzionamento CC.
La differenza di pressione tra 350 bar e 630 bar rivela diverse strategie di mercato. Parker punta il D1SE al mercato più ampio di applicazioni che necessitano di un isolamento senza perdite a normali pressioni industriali. Rexroth posiziona il distributore a otturatore M-SEW 6 per il segmento premium dove la capacità di pressione estrema giustifica costi più elevati. Le applicazioni che necessitano realmente di una capacità di 630 bar hanno alternative limitate, conferendo a Rexroth una posizione forte in quella nicchia.
I tempi di commutazione più rapidi dell'M-SEW 6, in particolare il tempo di diseccitazione di 10-15 ms, forniscono un vantaggio tangibile in termini di sicurezza negli scenari di arresto di emergenza. Quella differenza di 45 ms tra M-SEW 6 e D1SE potrebbe determinare se una macchina si ferma prima di causare danni o lesioni. Per le applicazioni critiche per la sicurezza, tempi di risposta più rapidi non sono solo caratteristiche interessanti, sono requisiti essenziali.
Comprendere i compromessi
Scegliere un distributore a otturatore M-SEW 6 significa accettare alcune limitazioni. La capacità di flusso di 25 litri al minuto non soddisfa le applicazioni che necessitano di portate elevate. Lo squilibrio di pressione inerente al design dell'otturatore fa sì che il solenoide lavori di più per aprire la valvola contro la pressione del sistema. Le valvole a otturatore ad azionamento diretto raggiungono limiti pratici intorno ai campi di portata e pressione raggiunti da M-SEW 6. Diventare significativamente più grandi richiederebbe un’operazione pilota, che aggiunge complessità e costi.
I requisiti di precisione di montaggio sono più severi rispetto alle tipiche valvole a spola. Non è possibile imbullonare la valvola direzionale a otturatore M-SEW 6 su una superficie lavorata grossolanamente e aspettarsi che si chiuda a 630 bar. Il collettore o la piastra necessitano di una lavorazione adeguata per soddisfare le specifiche di planarità e finitura. Ciò aumenta i costi del sistema complessivo ma garantisce prestazioni a perdita zero che giustificano in primo luogo la scelta di una valvola a otturatore.
La limitazione del monitoraggio della posizione sulla versione da 630 bar è importante nelle applicazioni che richiedono la verifica della sicurezza funzionale. Se l'analisi della sicurezza determina che è necessario un feedback sulla posizione per dimostrare che la valvola è chiusa, è necessario accettare il limite di pressione di 420 bar. Ciò rappresenta un compromesso ingegneristico fondamentale in cui Rexroth ha scelto di non compromettere l'integrità strutturale necessaria per 630 bar per ospitare i sensori.
Fai la scelta giusta per la tua applicazione
Se la vostra applicazione richiede assolutamente zero perdite interne, la valvola direzionale a otturatore M-SEW 6 fa parte della vostra lista. Se è necessario mantenere una pressione superiore a 400 bar, le opzioni si restringono notevolmente e la M-SEW 6 diventa una delle poche scelte praticabili nella dimensione D03. Se la risposta rapida alla diseccitazione è importante per la sicurezza, il tempo di commutazione di 10-15 ms offre vantaggi reali. Se si lavora con fluidi biodegradabili o resistenti al fuoco, l'opzione di tenuta FKM gestisce la compatibilità che alcune valvole della concorrenza non offrono.
Al contrario, se hai bisogno di portate elevate superiori a 30 litri al minuto, la valvola direzionale a otturatore M-SEW 6 non funzionerà. Se la vostra applicazione prevede cicli frequenti alla massima portata e pressione, dovreste valutare attentamente se la valvola rimane entro i suoi limiti prestazionali o se sono necessari inserti dell'acceleratore per gestire le condizioni. Se è necessaria la funzionalità 4/2 con requisiti di commutazione complessi, una valvola a spola potrebbe in realtà essere più semplice nonostante le sue caratteristiche di perdita.
Il calcolo del costo totale di proprietà favorisce la valvola direzionale a otturatore M-SEW 6 in applicazioni in cui i tempi di fermo sono costosi. La lunga durata, l'usura minima e la facile sostituzione della bobina riducono i costi di manutenzione e i tempi di fermo del sistema. Il prezzo di acquisto iniziale è superiore a quello delle valvole a spola standard, ma nelle applicazioni critiche in cui l'affidabilità è importante, il costo aggiuntivo viene ammortizzato rapidamente.
Documentazione tecnica e supporto
Bosch Rexroth fornisce una documentazione tecnica completa per la valvola direzionale a otturatore M-SEW 6, inclusi modelli CAD in diversi formati, disegni dimensionali completi e curve prestazionali dettagliate. La documentazione specifica chiaramente tutti i requisiti di installazione, le specifiche degli O-ring, i valori di coppia e le informazioni sulla compatibilità dei fluidi. Seguire esattamente queste specifiche è fondamentale per ottenere le prestazioni nominali.
La valvola è conforme agli standard di montaggio ISO 4401-03-02-0-05 e DIN 24340 Forma A, garantendo la compatibilità con collettori e sottopiastre standard del settore. Questa standardizzazione riduce il rischio di integrazione e rende la valvola direzionale a otturatore M-SEW 6 una semplice sostituzione per altre valvole D03 quando si aggiorna un sistema per migliorare le prestazioni in termini di perdite.
Considerazioni finali
La valvola direzionale a otturatore Bosch Rexroth M-SEW 6 rappresenta una soluzione specializzata per applicazioni impegnative. Non cerca di essere tutto per tutte le applicazioni. Si concentra invece sullo svolgimento eccezionalmente bene di un compito: fornire un isolamento senza perdite a pressioni fino a 630 bar in un pacchetto D03 standardizzato. La progettazione che rende tutto ciò possibile richiede attenzione ai dettagli durante l'installazione e l'applicazione, ma offre prestazioni che le valvole a spola convenzionali semplicemente non possono eguagliare.
Per gli ingegneri che lavorano su circuiti di mantenimento del carico, sistemi di sicurezza o applicazioni ad alta pressione, comprendere cosa offre la valvola direzionale a otturatore M-SEW 6 aiuta a effettuare selezioni informate dei componenti. Le capacità della valvola si allineano ai requisiti specifici laddove i suoi punti di forza contano maggiormente. Scegliendolo per la giusta applicazione offre prestazioni affidabili e senza perdite che giustificano il suo posizionamento premium sul mercato.
