Quando le persone cercano informazioni sulla valvola di controllo direzionale WE 5 per Rexroth, di solito vogliono capire cosa fa questa valvola, come funziona e se è adatta alle loro esigenze. La designazione WE 5 si riferisce a una categoria di dimensioni specifica nella gamma di valvole Rexroth, ma la storia è più interessante di un solo modello di valvola.

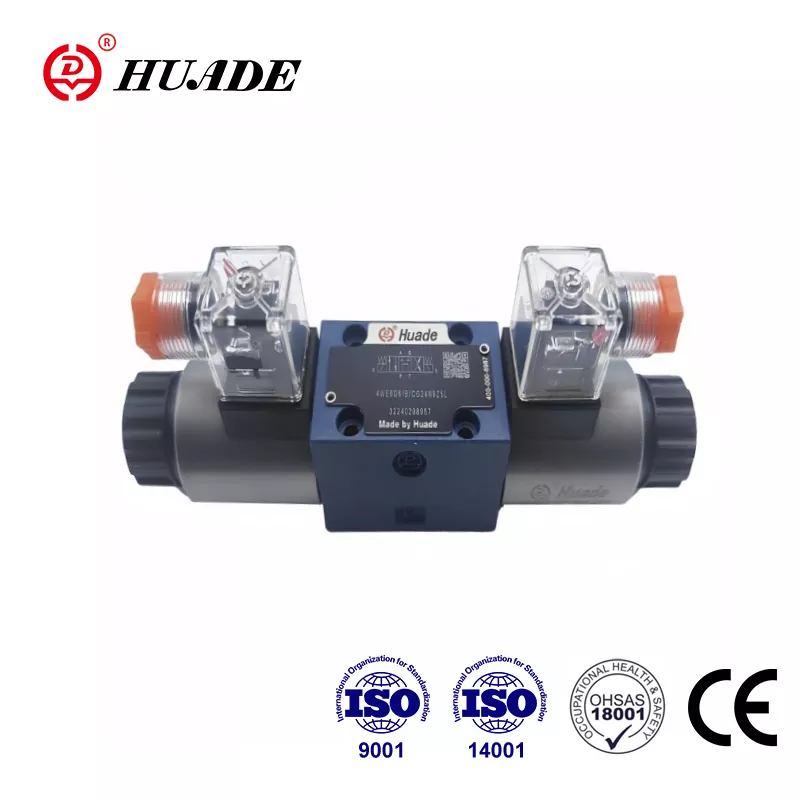

Cos'è la valvola di controllo direzionale WE 5
L'originale WE 5 di Rexroth era una valvola di controllo direzionale costruita secondo lo standard dimensionale NG5. Queste valvole controllavano il flusso del fluido idraulico in sistemi che richiedevano pressione e portate moderate. Il tradizionale WE 5 poteva gestire pressioni fino a 250 bar e portate comprese tra 14 e 20 litri al minuto. Per molti anni, questo livello di prestazioni ha funzionato bene per sistemi idraulici più piccoli come macchinari compatti e apparecchiature industriali leggere.
Tuttavia, le moderne applicazioni industriali richiedono più potenza e portate più elevate. È qui che diventa importante l'evoluzione della valvola di controllo direzionale WE 5. Rexroth ha sviluppato la serie 5X, che comprende i modelli 5-.WE 10. Queste valvole più recenti mantengono la filosofia di progettazione dell'originale WE 5 ma sono scalabili fino alla dimensione NG10. Il risultato è una valvola in grado di gestire fino a 160 litri al minuto a pressioni che raggiungono i 420 bar. Quando oggi gli ingegneri cercano una valvola di controllo direzionale WE 5, spesso finiscono per scegliere questi modelli NG10 perché soddisfano gli attuali requisiti prestazionali.
La famiglia di valvole di controllo direzionale WE 5 segue gli standard internazionali come ISO 4401-05 e NFPA D05. Questa standardizzazione significa che le valvole possono essere montate su sottopiastre standard e sostituire valvole simili di altri produttori senza riprogettare l'intero sistema.
Come funziona la valvola all'interno
La struttura di base di una valvola di controllo direzionale WE 5 è semplice. All'interno del corpo della valvola si trova una bobina scorrevole che si muove avanti e indietro per collegare diverse porte. Quando la bobina cambia posizione, cambiano le porte che si collegano tra loro. Ad esempio, il cursore potrebbe collegare la porta P (pressione) alla porta A mentre collega la porta B alla porta T (serbatoio). Quando la bobina si sposta nella direzione opposta, inverte queste connessioni.
Cosa fa sì che la valvola di controllo direzionale WE 5 muova questa bobina? La risposta è un solenoide elettromagnetico. Rexroth utilizza la cosiddetta struttura del solenoide "a umido". Il solenoide si trova all'interno del fluido idraulico anziché essere sigillato lontano da esso. Questo potrebbe sembrare rischioso, ma in realtà fornisce un migliore raffreddamento e una maggiore durata. Il fluido idraulico allontana il calore dalla bobina, consentendo al solenoide di funzionare continuamente senza surriscaldarsi.
Quando si spegne l'alimentazione al solenoide, le molle all'interno della valvola spingono la bobina nuovamente nella sua posizione centrale. Diverse configurazioni della molla creano comportamenti diversi. La configurazione standard utilizza molle di ritorno su entrambi i lati. Alcune versioni utilizzano molle più forti per rendere la valvola più veloce. Altre versioni eliminano completamente le molle per applicazioni speciali in cui la bobina deve rimanere in qualunque posizione si sia spostata per ultima.
Molti modelli di valvole di controllo direzionale WE 5 includono una funzione di esclusione manuale. Si tratta di un pulsante sulla parte superiore della valvola che consente a qualcuno di spostare manualmente la bobina. Durante la configurazione o la risoluzione dei problemi, questo controllo manuale si rivela molto utile. È possibile testare il sistema senza applicare energia elettrica.
Capacità e limiti delle prestazioni
Le moderne versioni NG10 del sistema di valvole di controllo direzionale WE 5 raggiungono prestazioni impressionanti. I modelli standard funzionano a una pressione di 350 bar, con versioni speciali tarate per 420 bar. La capacità di flusso raggiunge 160 litri al minuto con funzionamento a tensione continua o 120 litri al minuto con tensione alternata dopo il raddrizzamento.
L'intervallo di temperatura va da meno 30 gradi Celsius a più 80 gradi Celsius. La valvola funziona con fluidi idraulici che vanno da molto sottili (2,8 millimetri quadrati al secondo) a piuttosto densi (500 millimetri quadrati al secondo). Questa flessibilità fa sì che un unico design della valvola sia adatto a molte applicazioni diverse.
Tuttavia, le prestazioni elevate richiedono alcune considerazioni. Quando il fluido scorre attraverso la valvola alla velocità massima, le forze idrauliche che agiscono sulla spola diventano notevoli. Queste forze possono causare instabilità o vibrazioni. Per gestire questo problema Rexroth offre cartucce acceleratore da installare nelle porte. Queste cartucce limitano leggermente il flusso, riducendo le forze dinamiche e facilitando il funzionamento. Il compromesso è una maggiore caduta di pressione attraverso la valvola, ma di solito ne vale la pena la migliore stabilità.
Le perdite interne sono un'altra caratteristica del design della valvola di controllo direzionale WE 5. Tutte le valvole a spola perdono del fluido oltre la spola perché la spola ha bisogno di spazio per muoversi liberamente. Questa perdita aumenta gradualmente man mano che la valvola si usura nel corso di migliaia di cicli. Per le applicazioni che necessitano di mantenere i carichi in posizione per lunghi periodi, la valvola di controllo direzionale WE 5 da sola potrebbe non fornire una forza di tenuta sufficiente. L'aggiunta di valvole di ritegno esterne o la scelta di una configurazione con bobina a centro chiuso aiuta a risolvere questo problema.
Controllo elettrico e tempo di risposta
Il lato elettrico della valvola di controllo direzionale WE 5 funziona con tensioni industriali standard. Le versioni CC accettano 12, 24, 110 o 220 volt, di cui 24 volt sono i più comuni. Le versioni CA necessitano di un connettore raddrizzatore per convertire la corrente alternata nella corrente continua richiesta dal solenoide.
Il consumo energetico varia da 17 a 38 watt a seconda del modello specifico. Le valvole sono progettate per un ciclo di lavoro del 100%, il che significa che possono rimanere energizzate continuamente senza danni. Questa valutazione continua è importante perché molti sistemi idraulici mantengono la posizione per periodi prolungati.
Il tempo di risposta varia in base a diversi fattori. I solenoidi standard impiegano tra 65 e 150 millisecondi per accendersi e tra 48 e 104 millisecondi per spegnersi. Questi tempi potrebbero sembrare rapidi, ma alcune applicazioni richiedono una risposta ancora più rapida. Rexroth offre cartucce di modulazione dell'ampiezza dell'impulso che dimezzano il tempo di commutazione. Queste cartucce PWM pulsano rapidamente la tensione del solenoide secondo uno schema controllato che accelera il movimento della bobina.
Un'altra opzione PWM riduce il consumo energetico anziché migliorare la velocità. Questa cartuccia per la riduzione dell'energia abbassa la temperatura della bobina di almeno 30 gradi Celsius. Una temperatura inferiore prolunga la durata della valvola in ambienti caldi o applicazioni per impieghi gravosi. Gli ingegneri devono scegliere tra l'ottimizzazione della velocità o l'ottimizzazione della gestione termica. Il sistema della valvola di controllo direzionale WE 5 offre opzioni per entrambe le priorità.
Quando il solenoide si spegne, il collasso del campo magnetico genera un picco di tensione. Questo picco può danneggiare i componenti elettronici sensibili collegati allo stesso alimentatore. I solenoidi K4 standard richiedono diodi di soppressione esterni per bloccare questa tensione al di sotto di 500 volt. La versione con solenoide K72L prevede una protezione integrata, che semplifica il cablaggio e garantisce il rispetto degli standard di sicurezza elettrica.
Scegliere la giusta configurazione della bobina
La bobina all'interno di una valvola di controllo direzionale WE 5 determina cosa fa la valvola in ciascuna posizione. Le più comuni sono le bobine a quattro vie e tre posizioni. Queste bobine hanno quattro porte (P, T, A, B) e tre posizioni distinte (sinistra, centro, destra).
Il comportamento della posizione centrale è particolarmente importante. Una bobina "E" chiude tutte e quattro le porte in posizione centrale. Ciò crea un centro chiuso che blocca il carico in posizione e aumenta la pressione sulla pompa. La configurazione E fornisce il massimo mantenimento del carico ma richiede una valvola di sicurezza per proteggere la pompa dalla sovrapressione.
Una bobina "H" chiude le porte P, A e B mentre collega T in posizione centrale. Ciò scarica la pompa nel serbatoio, riducendo lo spreco di energia quando la valvola è centrata. Il carico rimane bloccato perché A e B sono chiusi, ma la forza di tenuta non è così forte come con una bobina E.
Una bobina "J" chiude P mentre collega A, B e T insieme in posizione centrale. Ciò consente al carico di galleggiare liberamente e lascia che l'espansione termica fuoriesca nel serbatoio. La configurazione J è utile per i sistemi che necessitano di spostarsi facilmente in posizione neutra o per prevenire l'accumulo di pressione dovuto alle variazioni di temperatura.
La scelta del tipo di bobina sbagliato crea problemi. Ad esempio, l'utilizzo di una bobina H su un'applicazione di sollevamento verticale potrebbe far scendere lentamente il carico a causa di perdite interne. Una bobina E reggerebbe meglio. D'altra parte, l'utilizzo di una bobina E su un asse orizzontale che deve muoversi liberamente renderebbe il sistema rigido e sprecherebbe energia. Comprendere la tua applicazione ti aiuta a selezionare la giusta configurazione della valvola di controllo direzionale WE 5.
Considerazioni sull'installazione e sulla manutenzione

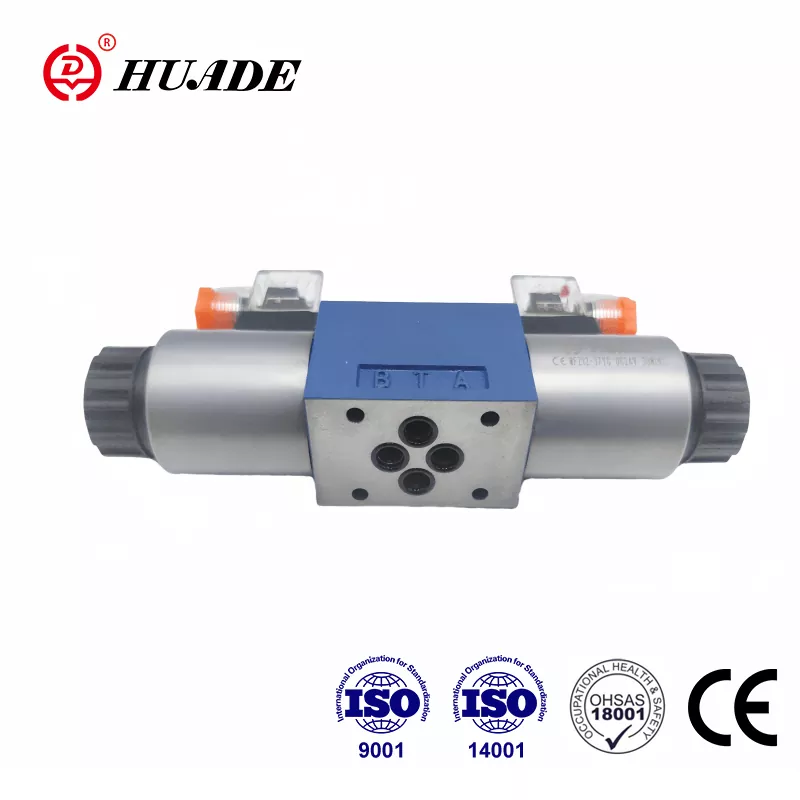

L'installazione di una valvola di controllo direzionale WE 5 richiede attenzione ad alcuni punti chiave. La valvola è montata su una piastra che deve soddisfare gli standard ISO 4401-05. Le sottopiastre Rexroth hanno codici articolo specifici e devono essere ordinate separatamente. Prima di installare la valvola, assicurarsi che la sottopiastra sia pulita e installata correttamente sul collettore o sul blocco.
I collegamenti elettrici utilizzano connettori standard DIN EN 175301-803. Il connettore può essere ruotato di 90 gradi per soddisfare le diverse esigenze di instradamento dei cavi. Alcuni connettori includono raddrizzatori integrati per il funzionamento CA, mentre altri aggiungono indicatori LED per la conferma visiva dello stato del solenoide.
La pulizia dei fluidi è più importante di quanto la maggior parte delle persone creda. I giochi all'interno della valvola di controllo direzionale WE 5 misurano solo pochi micrometri. Le particelle contaminanti possono inceppare la bobina, causando l'adesione o il mancato spostamento della valvola. Si consiglia vivamente la filtrazione a 25 micrometri o più fine. La manutenzione regolare del filtro previene la maggior parte dei problemi alle valvole.
La valvola funziona con oli idraulici a base minerale e diversi tipi di fluidi biodegradabili. I materiali delle guarnizioni sono in NBR (nitrile) per oli standard o FKM (Viton) per fluidi sintetici e alte temperature. Assicurati che il materiale della guarnizione corrisponda al fluido nel tuo sistema.
La manutenzione è relativamente semplice. Le bobine del solenoide sono sostituibili senza rimuovere la valvola dal sistema. Controllare periodicamente la resistenza della bobina per rilevare il degrado prima che si verifichi un guasto. Se la valvola inizia a rispondere lentamente o non riesce a spostarsi, la causa più probabile è la contaminazione. Il lavaggio del sistema e la sostituzione dei filtri di solito risolvono il problema. I componenti interni usurati possono essere sostituiti con ricambi originali Rexroth, normalmente disponibili per dieci anni dopo la produzione.
Prendere la decisione di acquisto
Quando si decide di acquistare una valvola di controllo direzionale WE 5 o il suo moderno equivalente NG10, diversi fattori influenzano la scelta. Innanzitutto, verifica i requisiti di flusso e pressione. Se hai bisogno di meno di 20 litri al minuto a pressione moderata, potrebbe essere sufficiente una dimensione NG5 tradizionale. Per prestazioni più elevate, i modelli NG10 della serie 5X rappresentano lo standard attuale.
In secondo luogo, considera la tensione elettrica disponibile nella tua struttura. La versione a 24 volt CC è più comune nell'automazione industriale, mentre le opzioni a 110 o 220 volt si adattano a diverse regioni e applicazioni.
In terzo luogo, valuta se hai bisogno di funzionalità speciali come commutazione rapida, riduzione di energia o monitoraggio della posizione. Queste opzioni aumentano i costi ma forniscono vantaggi reali nelle applicazioni più impegnative.
Il prezzo varia notevolmente in base alle specifiche e al fornitore. Distributori autorizzati e fornitori industriali trasportano queste valvole, spesso con supporto tecnico per aiutare nella selezione. Gli acquisti all'ingrosso in genere danno diritto a sconti sulla quantità. Il catalogo ufficiale Rexroth fornisce specifiche dettagliate e codici di ordinazione per assicurarvi di ottenere esattamente la valvola giusta.
I fornitori alternativi offrono valvole compatibili a prezzi inferiori, ma la compatibilità e l'affidabilità possono variare. Per le applicazioni critiche, le valvole Rexroth originali offrono un migliore valore a lungo termine grazie a prestazioni costanti e disponibilità dei ricambi.
Applicazioni pratiche e fattori di successo
La valvola di controllo direzionale WE 5 e i suoi discendenti trovano casa in innumerevoli applicazioni. Le macchine per lo stampaggio a iniezione li utilizzano per controllare le pinze e gli espulsori dello stampo. I sistemi robotici si affidano a loro per un controllo preciso del movimento. I carrelli elevatori dipendono da loro per le funzioni di sterzata e sollevamento. Presse per la formatura dei metalli, macchine utensili e attrezzature per la movimentazione dei materiali incorporano tutte queste valvole.
Il successo dell'installazione di qualsiasi valvola di controllo direzionale WE 5 dipende dall'adattamento della valvola ai requisiti dell'applicazione. Le applicazioni ad alto flusso necessitano di cartucce di strozzamento per mantenere la stabilità. Gli ambienti ad alta temperatura beneficiano dei solenoidi a riduzione di energia. Le applicazioni di mantenimento del carico richiedono cursori a centro chiuso ed eventualmente valvole di ritegno esterne.
L'impianto elettrico deve fornire la tensione adeguata e includere una protezione contro i picchi di tensione. La progettazione del sistema idraulico deve tenere conto delle cadute di pressione attraverso la valvola e fornire un filtraggio adeguato.
La manutenzione regolare prolunga la durata della valvola e previene tempi di fermo imprevisti. Pratiche semplici come il monitoraggio delle condizioni del filtro, il controllo delle perdite esterne e il test della risposta del solenoide mantengono il sistema in funzione in modo affidabile.
L'evoluzione dall'originale WE 5 alla moderna serie 5X dimostra come i componenti idraulici industriali avanzano per soddisfare le mutevoli esigenze. Comprendere sia la tradizione che le capacità attuali aiuta gli ingegneri a prendere decisioni informate su quale variante della valvola di controllo direzionale WE 5 si adatta meglio alla loro applicazione. Con una corretta selezione, installazione e manutenzione, queste valvole garantiscono anni di servizio affidabile in ambienti industriali esigenti.
