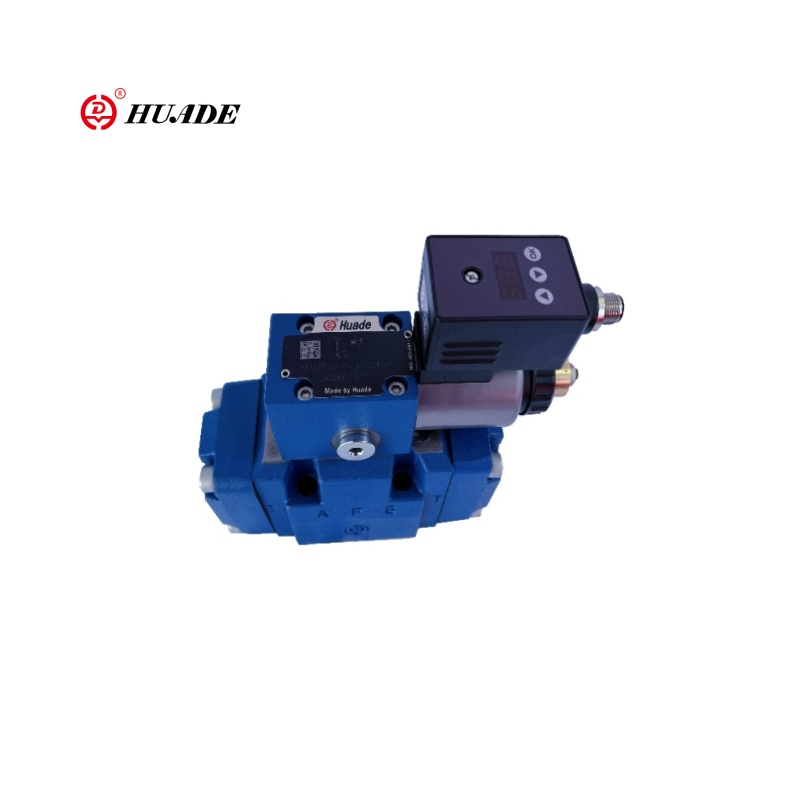

Valvola di riduzione della pressione proporzionale 3dree-7x

La valvola di riduzione della pressione proporzionale a tre vie a tre vie 3Dree-7x è un modello aggiornato o modificato della serie Valve 3DRE, con una maggiore precisione di controllo o funzioni aggiuntive (come il modulo di controllo elettronico integrato). La sua funzione principale di questa valvola proporzionale è quella di regolare proporzionalmente la pressione di uscita attraverso i segnali elettrici e di ottenere il controllo della pressione e lo scarico attraverso il design a tre vie (P → A, A → T), adatto a sistemi idraulici che richiedono una regolazione di pressione dinamica e ad alta precisione.

Parametro del prodotto della valvola di riduzione della pressione proporzionale 3DRE-7X

Parametro del prodotto della valvola di riduzione della pressione proporzionale 3dree-7x

Caratteristiche:

▶ Versione a 3 vie

▶ Funzionamento mediante solenoide proporzionale con bobina rotabile

▶ Per il montaggio della piastra

▶ Pattern di porting secondo ISO 4401

▶ Limitazione della pressione massima, opzionale

▶ Valvola e controllo dell'elettronica da una singola sorgente

▶ Elettronica integrata (OBE) (tipo HD-3dre (M) E):

- poca tolleranza di produzione della curva caratteristica del valore del valore del comando

▶ Elettronica di controllo esterno (tipo HD-3dre (M)

▶ Curva caratteristica del valore del comando lineare

Applicazione:

La valvola di riduzione della pressione proporzionale 3DREE-7X viene utilizzata principalmente in automazione industriale e macchine utensili, scavatori/caricatori, panche di test dei componenti idraulici, sistemi di pitch per la generazione di energia eolica.

Funzione e sezione della valvola di riduzione della pressione proporzionale 3dree-7x

Funzione, sezione

I tipi di valvole 3dre (m) e 3dre (m) e sono valvole a 3 vie a 3 vie a livello pilota con limitazione dell'attuatore.

Sono usati per la riduzione (da P a A) e la limitazione (da A a T) di una pressione del sistema.

Impostare

Le valvole sono costituite da due gruppi principali:

▶ Valvola di controllo pilota (1) con solenoide proporzionale (2), facoltativamente con la massima limitazione della pressione (15)

▶ Valvola principale (3) con bobina di controllo principale (4)

Funzione

▶ Impostazione dipendente dal valore del comando della pressione da ridurre nella porta A tramite la valvola di controllo pilota (1).

▶ Con porta depressittata P, le molle (5) e (6) tengono la bobina di controllo principale (4) nella sua posizione centrale.

In questo modo, viene impedito un salto di avvio presso l'attuatore.

▶ Il fluido pilota fluisce dal foro (7) tramite il controller di flusso (8), tramite la camera di controllo (11) allo spazio dell'acceleratore (9), tramite la linea (10) alla porta Y. Questo collegamento deve essere condotto nel serbatoio a pressione zero.

Riduzione della pressione

▶ Accumulo della pressione pilota nella camera di controllo (11) in funzione del valore del comando.

▶ Accumulo di pressione nella camera di molla (13) tramite ugello (12) e movimento della bobina di controllo principale (4) a destra.

Fluido idraulico fluisce da P ad A.

▶ La pressione dell'attuatore nella porta A è disponibile nella camera a molla (14).

▶ L'aumento della pressione nella porta A alla pressione impostata della valvola di controllo pilota (1) porta al movimento della bobina principale (4) a sinistra. La pressione nella porta A è quasi identica alla pressione impostata sulla valvola di controllo pilota (1).

Limitazione della pressione

▶ Se la pressione nella porta A supera la pressione impostata della valvola di controllo pilota (1), la bobina di controllo principale (4) viene spostata ulteriormente a sinistra.

▶ Questo apre la connessione da A a T e limita la pressione in sospeso nella porta A al valore del comando Imposta.

Tipo HD-3dree e HD-3DREME (con elettronica integrata (OBE))

Per quanto riguarda la funzione e la configurazione, queste valvole corrispondono ai tipi HD-3dre e HD-3DREM. Nella valvola di controllo pilota, c'è inoltre un alloggiamento (17) con l'elettronica di controllo.

La tensione del valore di alimentazione e del comando viene applicata al connettore (18).

In fabbrica, la curva caratteristica della pressione del valore del comando viene regolata con poca tolleranza di produzione. Per ulteriori informazioni, consultare pagina 9.
