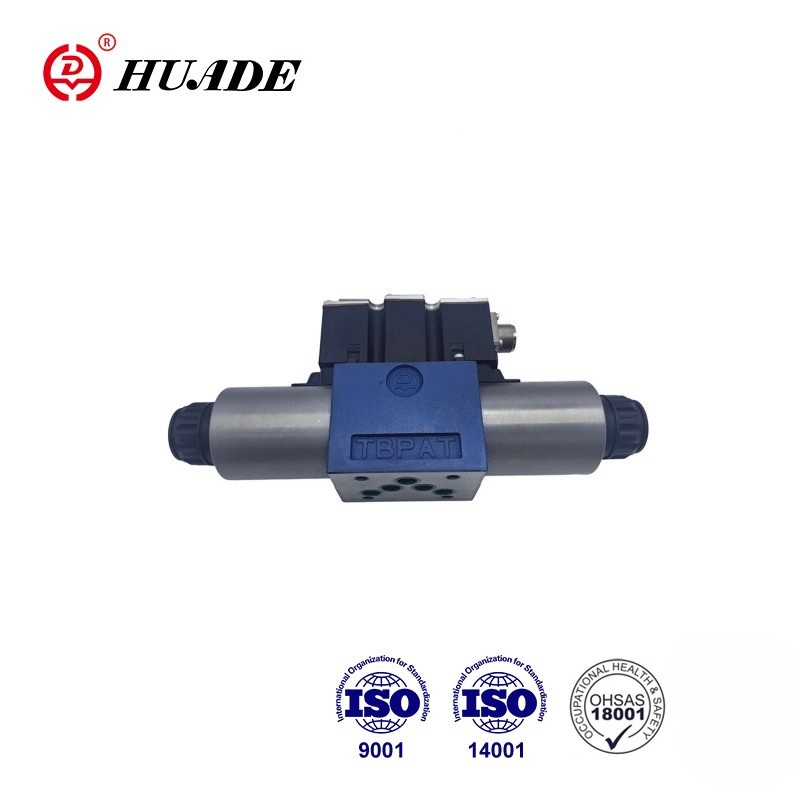

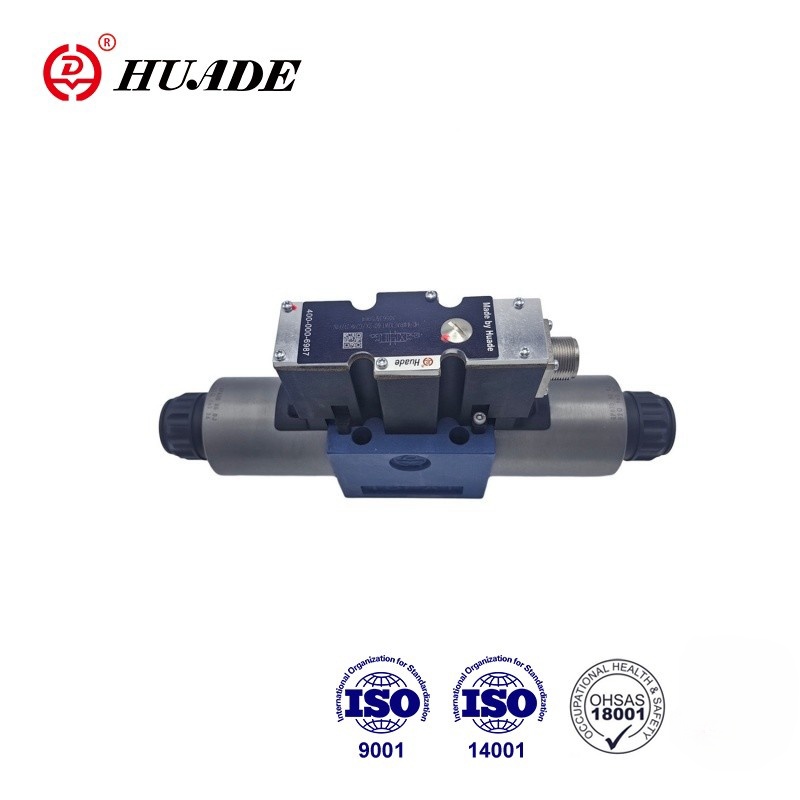

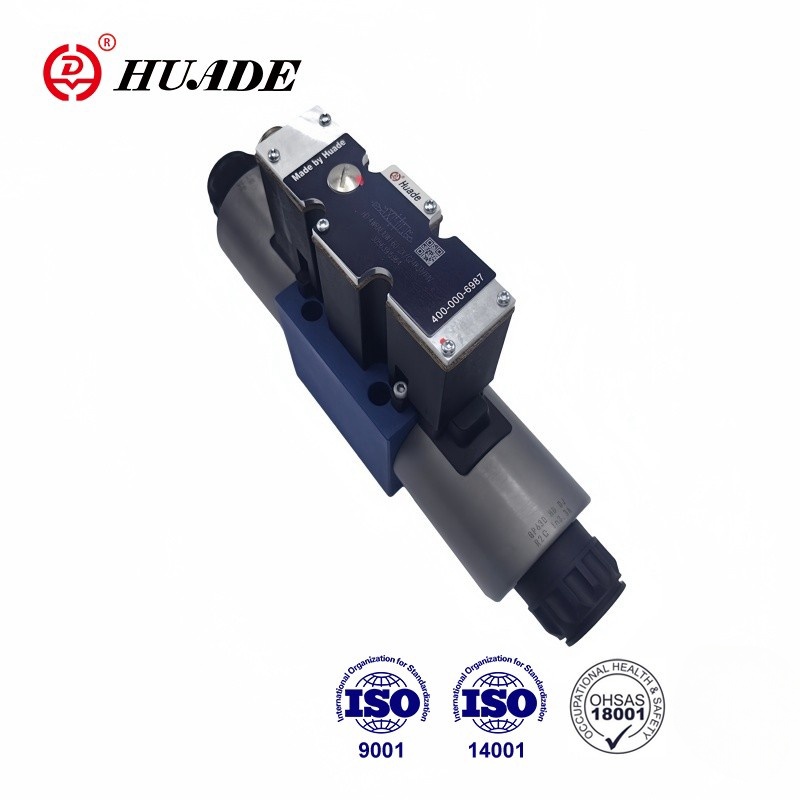

La valvola direzionale proporzionale 4WRAE 10 W1-60-2X è una valvola direzionale proporzionale a 4/2 e 4/3 vie ad azionamento diretto. Questa valvola è montata su piastra. 4WRAE 10 W1-60-2X ha un amplificatore integrato opzionale e opzioni di ingresso A1 o F1. Le prestazioni sono compatibili con i grandi marchi di prima linea ed è una buona alternativa conveniente. La serie di valvole proporzionali trova largo impiego nel settore nautico.
| Idraulico | |||
| Tipo di valvola | HD-WRA | HD-WRAE | |
| Pressione operativa (MPa) | Porta A,P,B | 31.5 | 31.5 |
| Porti T | 21 | 21 | |
| Portata nominale qv nom a △ P=1MPa | NS6 (l/min) | 7,15 e 26 | |
| NS10(l/min) | 30 e 60 | ||
| Grado di contaminazione (μ m) | ≤20 | ||
| Isteresi(%) | ≤5 | ||
| Errore di inversione (%) | ≤1 | ||
| Sensibilità della risposta(%) | ≤0,5 | ||
| Fluido in pressione | Olio minerale o estere fosforico | ||
| Viscosity range | 20~380 | ||
| Intervallo di temperatura ambiente (℃) | da -20 a +80 | da -20 a +50 | |
| Peso (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elettrico | |||
| Elettrico, solenoide | |||
| Tipo di valvola | HD-WRA | HD-WRAE | |
| Tipo di tensione | DC | ||
| Controllato in tensione (V) | ±10 | ||
| Corrente massima per solenoide (A) | 2.5 | ||
| Resistenza bobina solenoide (Ω) | Valore freddo a 20 ℃ | 2 | |
| Massimo. valore caldo | 3 | ||
| Dovere | 100% | ||
| Temperatura della bobina (℃) | fino a +150 | ||
| Protezione valvola secondo DIN40050 | IP65 | ||
| Elettrica, elettronica di controllo | |||
| elettronica di controllo | HD-VT-VSPA2-1-1X/ | integrato nella valvola | |
| Tensione di alimentazione | Tensione nominale VCC | 24 | |
| Valore limite inferiore V | 21/22 | 19 | |
| Valore limite superiore V | 35 | ||
| Consumo energetico dell'amplificatore | Io massimo A | 1.8 | |
| Massimo. corrente impulsiva di potenza A | 3 | ||
Caratteristiche:
▶ Per il montaggio su piastra
▶Valvola proporzionale ad azionamento diretto per il controllo della direzione e del volume del flusso
▶ Bobina di controllo centrata a molla
▶ Elettronica di controllo integrata, interfaccia A1 o F1 per tipo 4WRAE
▶ Azionamento tramite solenoidi proporzionali con filettatura centrale e bobina estraibile
▶ Elettronica di controllo per tipo 4WRA
Applicazione:
Le valvole direzionali proporzionali a 4/2 e 4/3 vie 4WRAE 10 W1-60-2X sono progettate come componenti ad azionamento diretto per il montaggio su piastra. La valvola direzionale proporzionale 4WRA 6 W30-2X viene utilizzata per controllare il flusso e la direzione del fluido idraulico.
Le valvole proporzionali 4WRAE 10 W1-60-2X sono costituite essenzialmente da: Corpo (1) con superficie di montaggio Bobina di comando (2) con molle di compressione (3 ), Solenoidi (4) con filettatura centrale, Elettronica della valvola integrata opzionale (5).
HD-4WRA(E)...2X/...
Con i magneti (4) diseccitati, il cassetto di comando (2) viene mantenuto in posizione centrale dalle molle di compressione (3).
Azionamento diretto del distributore a cassetto (2) eccitando un solenoide proporzionale.Es. comando del solenoide "b" (4). Il distributore a cassetto (2) viene spostato a sinistra in proporzione al segnale elettrico di ingresso. Collegamento da P ad A e da B a T tramite sezioni trasversali a forma di orifizio con caratteristiche di flusso progressive. Diseccitazione del magnete (4). Il cassetto di comando (2) viene riportato in posizione centrale mediante la molla di compressione (3).
Struttura della valvola direzionale proporzionale 4WRA -2X
HD-4WRA(E)...A-2X
In linea di principio la funzione di questa versione della valvola corrisponde a quella della valvola con 3 posizioni di commutazione. Le valvole con 2 posizioni di commutazione sono tuttavia dotate solo del magnete "a". Al posto del 2° magnete proporzionale per DN 6 è montato un tappo (5) oppure per DN 10 un coperchio (5).
Nota per il tipo 4WRA 6..-2X/...
Evitare lo svuotamento della linea del serbatoio. Con le condizioni di installazione adeguate, è necessario installare una valvola di contropressione (contropressione circa 0,2 MPa).
