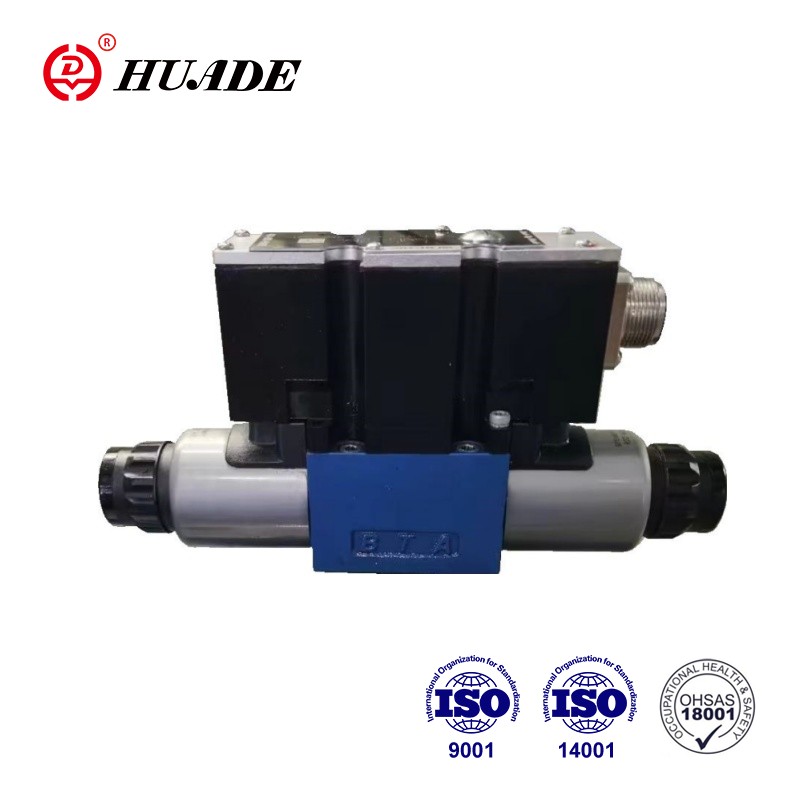

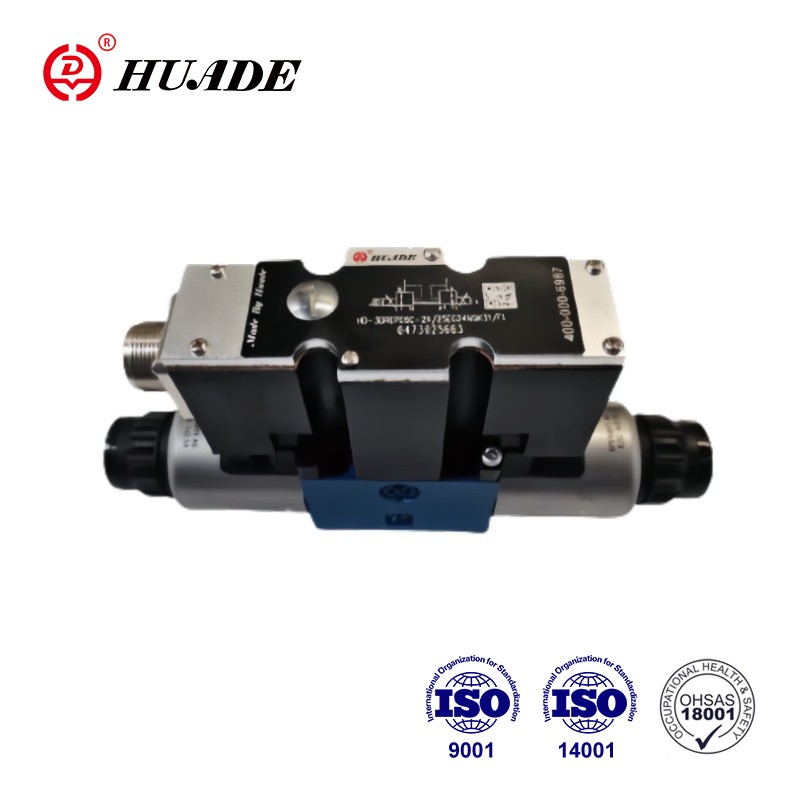

Rispetto alla valvola riduttrice di pressione proporzionale 3DREPE6-2X, la valvola riduttrice di pressione proporzionale 3DREPE6E-2X ha aspetto e principio simili, ma la differenza è che ha un amplificatore integrato e un'interfaccia A1. I magneti vengono controllati opzionalmente tramite l'elettronica di controllo integrata. 3DREPE6E-2X di Huade e Rexroth utilizzano gli stessi standard di qualità. Le prestazioni possono eguagliare Rexroth.
| Idraulico | |||
| Tipo di valvola | HD-3DREP | HD-3DREPE | |
| Campo della pressione operativa MPa | Porto P | da 2 a 10 per il livello di pressione 1.6 | |
| da 3 a 10 per il livello di pressione 2.5 | |||
| da 5 a 10 per il livello di pressione 4.5 | |||
| Porto T | da 0 a 3 | ||
| Portata max. L/min | 15(△p=5MPa) | ||
| Finezza del filtro (μm) | ≤20(preferibilmente ≤10) | ||
| Isteresi (%) | ≤5 | ||
| Precisione di ripetibilità (%) | ≤1 | ||
| Sensibilità della risposta (%) | ≤0,5 | ||
| Fluido in pressione | Olio minerale o estere fosforico | ||
| Campo di viscosità mm2/S | 20~380 | ||
| Intervallo di temperatura del fluido in pressione (℃) | -20~+80 | ||
| Peso (Kg) | 2 | 2.2 | |
| Elettrico | |||
| Dati elettrici, solenoide | |||
| Tipo di valvola | HD-3DREP | HD-3DREPE | |
| Tipo di tensione | DC | DC | |
| Tensione nominale (V) | 24 | ||
| Corrente massima (A) | 1.5 | 2.5 | |
| Resistenza bobina solenoide (Ω) | Valore freddo a 20 ℃ | 4.8 | 2 |
| Valore massimo caldo | 7.2 | 3 | |
| Dovere (%) | 100 | ||
| Temperatura della bobina ℃ | fino a 150 | ||
| Protezione | IP65 | ||
| Elettrica, elettronica di controllo | |||
| Amplificatore | HD-VT-VSPA2-50-1X/T1(Con 1 tempo di rampa) | elettronica di controllo integrata | |
| HD-VT-VSPA2-50-1X/T5(Con 5 tempi di rampa) | |||
| Tensione di alimentazione | Tensione nominale VCC | 24 | |
| Valore limite inferiore V | 19 | ||
| Valore limite superiore V | 35 | ||
| consumo attuale | Imax A | 1.8 | |
| Corrente impulsiva A | 4 | ||
Caratteristiche:
▶ Valvole proporzionali a controllo diretto per il controllo della pressione e della direzione del flusso
▶Azionamento tramite magneti proporzionali con filettatura centrale e bobina estraibile
▶Azionamento manuale, opzionale
▶Bobina di controllo centrata a molla
▶Tipo HD-3DREPE con elettronica integrata, interfaccia A1
▶Elettronica di controllo esterna per il tipo HD-3DREP:
▶Amplificatore analogico tipo HD-VT-VSPA2-50-1X/...in formato Eurocard
▶Amplificatore digitale tipo HD-VT-VSPD-1-1X/. ..in formato Eurocard
▶Amplificatore elettrico tipo HD-VT-11118 dal design modulare
▶ Valvola ed elettronica di controllo proporzionale da un unico fornitore
Applicazione:
La valvola riduttrice di pressione proporzionale 3DREP6E-2X è ampiamente utilizzata nel controllo automatico dei sistemi idraulici in vari settori come macchine utensili, industria leggera, metallurgia e così via.
La valvola riduttrice di pressione a 3 vie tipo 3DREP6-2X... viene azionata direttamente da magneti proporzionali. Convertono un segnale di ingresso elettrico in un segnale di uscita di pressione proporzionale. I solenoidi proporzionali sono solenoidi CC controllabili con pin bagnato con filettatura centrale e bobina rimovibile. I magneti vengono controllati a scelta tramite un'elettronica di controllo esterna (tipo 3DREP-2X) o tramite un'elettronica di controllo integrata (tipo 3DREPE-2X).
La valvola è composta principalmente da: solenoidi (5 e 6), alloggiamento (1), cursore a cassetto (2) con cursori di misurazione della pressione (3 e 4) ed elettronica della valvola integrata opzionale (7).
Con i solenoidi (5 e 6) diseccitati, il cursore di controllo (2) è mantenuto nella sua posizione centrale da molle di compressione. Il cassetto di comando (2) viene azionato direttamente quando uno dei solenoidi viene eccitato.
Per esempio. eccitando il solenoide (5): il cursore di misurazione della pressione (3) e il cursore di controllo (2) si spostano verso destra in proporzione al segnale elettrico di ingresso. Il collegamento da P a B e da A a T avviene tramite sezioni trasversali a forma di orifizio con caratteristiche di flusso progressive.
Diseccitazione del solenoide (5): il cassetto di comando (2) viene riportato nella sua posizione centrale dalle molle di compressione. Nella posizione centrale i collegamenti A e da B a T sono aperti, quindi il fluido in pressione può fluire liberamente nel serbatoio. Un comando manuale opzionale (9 o 10) rende possibile spostare la bobina di controllo (2) senza energizzare il solenoide.
La funzione di questa versione della valvola a 2 posizioni è sostanzialmente identica a quella della valvola a 3 posizioni di commutazione.
Le valvole a 2 posizioni sono tuttavia dotate solo del solenoide 5 o 6. Al posto del secondo solenoide è montata una spina (11)
Simboli della valvola proporzionale di riduzione della pressione proporzionale 3DREP6E-2X
Utilizzato insieme ad altre valvole proporzionali
