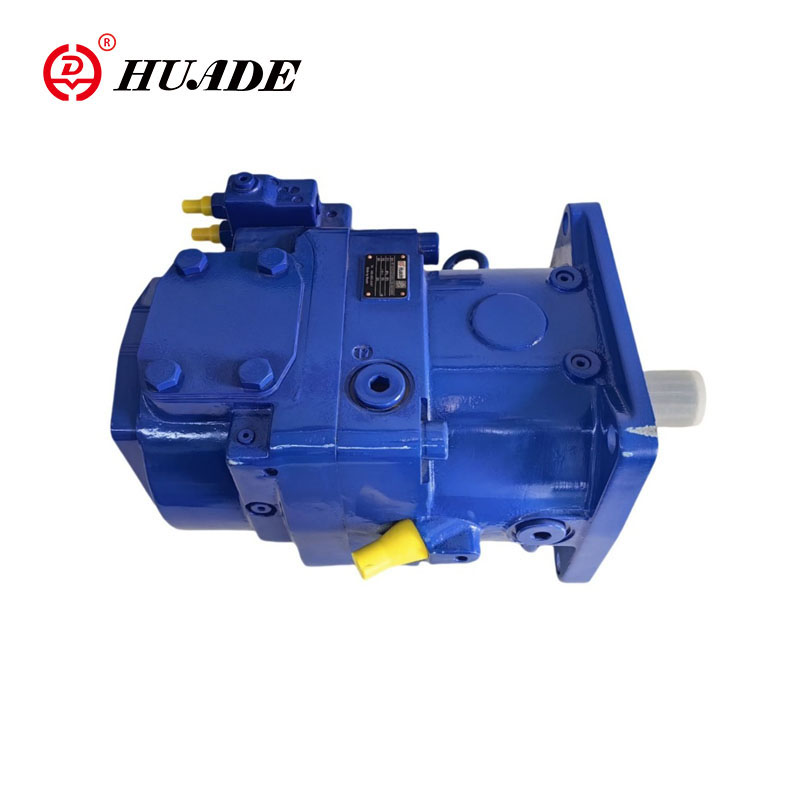

Pompa variabile a pistone assiale A11VLO

La pompa variabile a pistone assiale di Huade A11VLO è progettata principalmente per l'uso in applicazioni mobili. Huade Hydraulic ha oltre 40 anni di esperienza nella progettazione e produzione di componenti idraulici. La sua pompa variabile a pistone assiale A11VLO è paragonabile a Rexroth e ha prestazioni superiori. Abbinano i prodotti Rexroth nelle prestazioni e sono un'alternativa economica.

Parametro del prodotto della pompa variabile a pistone assiale A11VLO

•Intervallo di pressione operativa

▷ ingresso ----- Pressione assoluta alla porta S (porta di aspirazione)

Versione con pompa di carica

PABS MY ---------- 0.6 bar

PABS MAX ---------- 2 bar

▷Velocità massima consentita (limite di velocità)

Velocità consentita aumentando i PAB di pressione di ingresso nella porta di aspirazione S o a VG ≤VG max

▷ Outlet ---- Pressione alla porta A o B

Pressione nominale PN ---------- 350 bar

Pressione massima PMAX ---------- 400 bar

Pressione nominale: max.Design Pressure a cui viene garantita la resistenza alla fatica

Pressione massima: max. Pressione operativa che è consentita per a breve termine (T <1S).

▷ Pressione operativa minima

Una pressione operativa minima Pb Min è richiesta nella linea di servizio della pompa a seconda della velocità, dell'angolo girevole e dello spostamento (vedere il diagramma).

▷ Pressione di scarico del caso

La pressione di drenaggio del caso nelle porte T1 e T2 può essere massima di 1,2 bar più alta della pressione di ingresso nella porta S ma non superiore agli ABS PL. Max -------------- 2 bar.

È necessaria una linea di scarico senza restrizioni senza restrizioni, direttamente al serbatoio.

▷ Intervallo di temperatura dell'anello di tenuta dell'albero

L'anello di tenuta dell'albero FKM è consentito per temperature di scarico del caso da -25 ℃ a +115 ℃.

•Nota:

Per applicazioni inferiori a 25 ° C, è necessaria un'anello di tenuta dell'albero NBR (intervallo di temperatura consentito: da -40 ° C a +90 ° C).

ANELLO DI TILE ABBILE NBR Stato in un testo chiaro nell'ordine.

Funzionalità del prodotto e applicazione della pompa variabile a pistone assiale A11VLO

Caratteristiche:

▶ Pompa a pistone assiale variabile del design della piastra di swash per unità idrostatica nel sistema idraulico a circuito aperto.

▶ La pompa funziona in condizioni di auto-primavera, con pressurizzazione del serbatoio o con una pompa di carica integrata opzionale (girante).

▶ È disponibile una gamma completa di opzioni di controllo corrispondente a qualsiasi requisito dell'applicazione.

▶ L'opzione di controllo dell'alimentazione è regolabile esternamente, anche quando la pompa è in esecuzione,

▶ L'unità attraverso è adatta per l'aggiunta di pompe per ingranaggi e pompe a pistoni assiali fino allo stesso, ovvero 100/% attraverso l'unità.

▶ Il flusso di uscita è proporzionale alla velocità di azionamento e infinitamente variabile tra QV Max e QV min = 0.

Applicazione:

La pompa variabile a pistone assiale di Huade A11VLO può essere utilizzata in macchinari ingegneristici e attrezzature industriali leggere, metallurgia in ferro e acciaio e macchinari minerari, navi, attrezzature per terra per aviazione civile, petrolio e macchinari petrolchimici, macchinari edili e camminati.
