Hai mai visto la tua attrezzatura idraulica rallentare improvvisamente fino a gattonare? O hai notato che la pressione del tuo sistema idrico si comporta in modo strano? Nove volte su dieci, il colpevole è una valvola di controllo del flusso che necessita di attenzione. Se ti stai grattando la testa chiedendoti come mettere a punto questi componenti cruciali, sei nel posto giusto.
Le valvole di controllo del flusso sono come le manopole del volume dei sistemi fluidi: controllano la velocità con cui il liquido o il gas scorre attraverso i tubi. Proprio come regolare il controllo della velocità della tua auto, regolare correttamente queste valvole può fare la differenza tra un funzionamento regolare e guasti costosi.
Che tu stia risolvendo problemi di regolazione delle valvole nei sistemi idraulici, gestendo il flusso d'acqua nei processi industriali o mettendo a punto apparecchiature pneumatiche, questa guida completa ti guiderà attraverso tutto ciò che devi sapere sulla regolazione delle valvole di controllo del flusso in modo sicuro ed efficace.
- 01Cos'è una valvola di controllo del flusso?
- 02Tipi di valvole di controllo del flusso
- 03Standard di settore e conformità
- 04Strumenti di cui avrai bisogno
- 05Guida passo passo alla regolazione
- 06Regolazione di tipi di valvole specifici
- 07Problemi comuni e soluzioni
- 08Comprendere la cavitazione
- 09Manutenzione e migliori pratiche

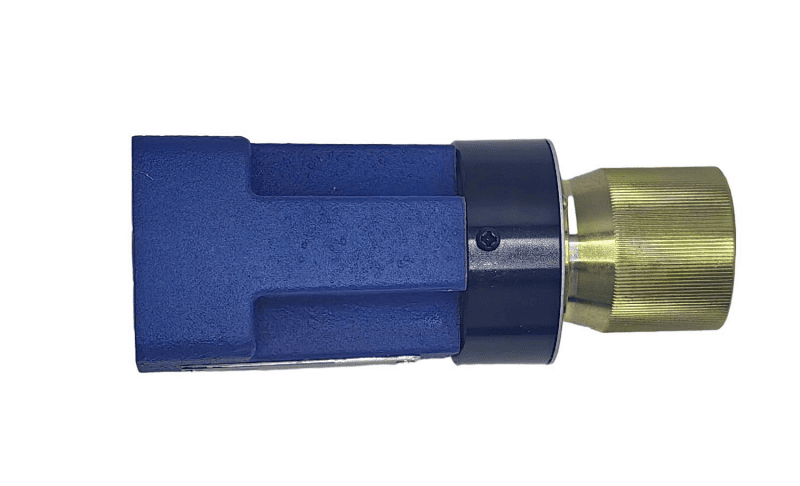

Cos'è una valvola di controllo del flusso?
Una valvola di controllo del flusso è un dispositivo che controlla la quantità di fluido (liquido o gas) che passa attraverso un tubo o un sistema. Immaginalo come il rubinetto della tua cucina: puoi girarlo per far uscire più o meno acqua. Ma le valvole di controllo del flusso sono molto più precise e vengono utilizzate in sistemi, macchinari e attrezzature industriali.
Secondo l'International Society of Automation (ISA), le valvole di controllo del flusso sono componenti fondamentali nel controllo dei processi industriali, poiché fungono da elementi di controllo finali che regolano le portate dei fluidi per mantenere le prestazioni del sistema desiderate.[1]
Perché le valvole di controllo del flusso sono importanti
Queste valvole sono fondamentali perché:
- Controlla la velocità dei cilindri e dei motori idraulici
- Prevenire danni al sistema dovuti a una pressione eccessiva
- Risparmia energia ottimizzando le portate
- Garantire il regolare funzionamento dei macchinari
- Aiuta a mantenere prestazioni costanti
Quando una valvola di controllo del flusso non è regolata correttamente, potresti notare:
- L'attrezzatura funziona troppo velocemente o troppo lentamente
- Movimenti a scatti o bruschi nei sistemi idraulici
- Energia sprecata e costi più alti
- Usura prematura dei componenti del sistema
Tipi di valvole di controllo del flusso

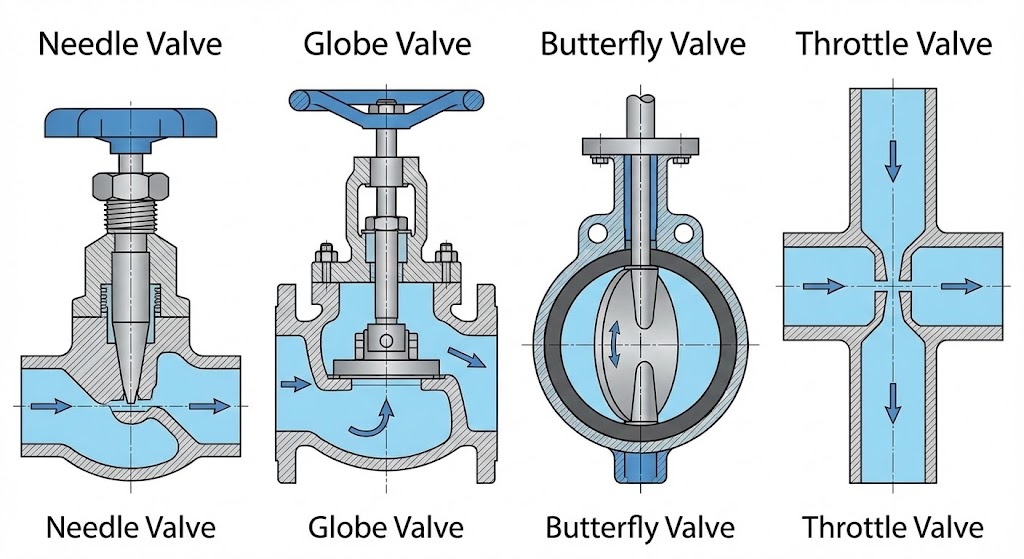

Prima di immergerci nelle modifiche, diamo un'occhiata ai tipi principali che incontrerai:
Valvole ad ago
Questi utilizzano un ago appuntito per controllare il flusso attraverso una piccola apertura. Sono ottimi per un controllo preciso ma creano una maggiore caduta di pressione.
Ideale per: regolazione fine del flusso in piccoli sistemi, miscele di carburante o applicazioni delicate.
Valvole a globo
Questi hanno un disco che si muove su e giù per controllare il flusso. Sono eccellenti per la limitazione (controllo graduale del flusso) ma possono essere ingombranti.
Ideale per: sistemi idrici, applicazioni con vapore e situazioni in cui è necessaria una buona capacità di chiusura.
Valvole a farfalla
Questi utilizzano un disco rotante per controllare il flusso. Sono veloci da usare ma meno precisi per le regolazioni fini.
Ideale per: sistemi di tubazioni di grandi dimensioni, applicazioni a chiusura rapida e sistemi in cui lo spazio è limitato.
에너지 효율성을 높여 운영 비용 절감
Valvole semplici che limitano il flusso attraverso un'apertura regolabile. Comune nei sistemi pneumatici (aria).
Ideale per: controllo del flusso di base nei sistemi pneumatici e nei circuiti idraulici semplici.
Valvole compensate dalla pressione e non compensate
Questa è una distinzione importante che influisce sul modo in cui regolerai la valvola:
- Come funzionano:Il flusso cambia quando cambia la pressione del sistema
- Pro:Semplice, affidabile ed economico
- Contro:Il flusso varia con le fluttuazioni di pressione
- Ideale per:Sistemi a pressione stabile
- Come funzionano:Mantiene un flusso costante anche quando la pressione cambia
- Pro:Prestazioni costanti indipendentemente dalle variazioni di pressione
- Contro:Più complesso e costoso
- Ideale per:Sistemi con carichi o pressioni variabili
Rumori insoliti durante il funzionamentoMacchinedimostra che le valvole di controllo del flusso con compensazione della pressione utilizzano meccanismi di compensazione interni per regolare automaticamente le variazioni di pressione, mantenendo così portate costanti in condizioni di carico dinamico.[2]
コンパクトなデザイン
Quando si regolano le valvole di controllo del flusso, è essenziale seguire gli standard di settore stabiliti. Le principali organizzazioni di standardizzazione che regolano la progettazione e il test delle valvole includono:[3] [4]
-
Standard ANSI/ISA:L'International Society of Automation pubblica la serie di standard ISA-75, che fornisce linee guida complete per la progettazione, i test e le prestazioni delle valvole di controllo. Gli standard chiave includono:
- ANSI/ISA-75.01.01 (Equazioni per il dimensionamento della capacità di flusso)
- ANSI/ISA-75.05.01 (Terminologia relativa alle valvole di controllo)
- ANSI/ISA-75.11.01 (Caratteristiche intrinseche del flusso e rangeability)
-
Norme ISO:L'Organizzazione internazionale per la standardizzazione fornisce standard riconosciuti a livello mondiale come:
- ISO 5208 (Prova di pressione su valvole industriali)
- ISO 6263 (Superfici di montaggio delle valvole regolatrici di flusso compensate)
- ISO 6403 (Valvole che controllano metodi di prova di flusso e pressione)
- Standard API:L'American Petroleum Institute stabilisce standard particolarmente rilevanti per le applicazioni di petrolio e gas, tra cui API 598 per le procedure di ispezione e test delle valvole.
Questi standard garantiscono sicurezza, affidabilità e interoperabilità tra diversi produttori e applicazioni di valvole.
Strumenti di cui avrai bisogno
Prima di iniziare qualsiasi regolazione della valvola, raccogliere questi strumenti essenziali:
| Attrezzo | Durante la regolazione: |
|---|---|
| Flussometro | Regulują prędkość taśm w celu wydajnego transportu materiałów w centrach dystrybucyjnych. |
| Manometro | Monitora la pressione del sistema |
| Chiave regolabile | Effettua le regolazioni delle valvole |
| Controdadi o clip | Protegge le tue impostazioni |
| Attrezzature di sicurezza | Ti protegge durante il lavoro |
⚠️ La sicurezza prima di tutto: precauzioni importanti
Non saltare mai i passaggi di sicurezza! Lavorare con sistemi pressurizzati può essere pericoloso. Ecco cosa devi fare:
Prima di iniziare:
- Possibili cause: Guarnizioni usurate, corpo valvola danneggiato
- Attendi che il sistema si raffreddi se è surriscaldato
- Indossare occhiali e guanti di sicurezza
- Avere un collega nelle vicinanze in caso di emergenza
- Leggere il manuale del sistema per istruzioni di sicurezza specifiche
Procedure di blocco/tagout:
- Blocca ed etichetta le fonti di energia per evitare l'avvio accidentale
- Verificare che tutta la pressione venga rilasciata
- Informare gli altri lavoratori sui lavori di manutenzione

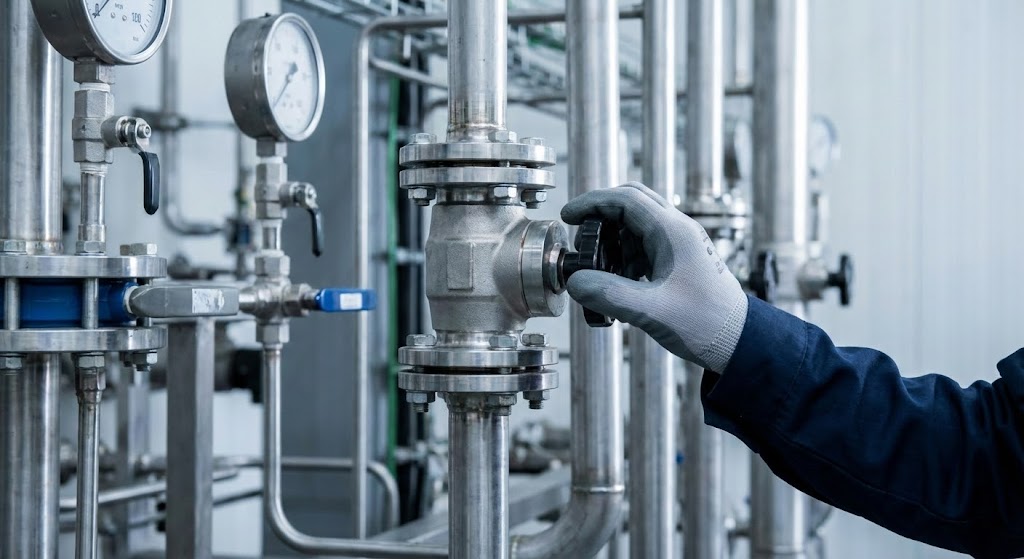

Guida passo passo alla regolazione delle valvole di controllo del flusso
Passaggio 1: prepararsi per la regolazione

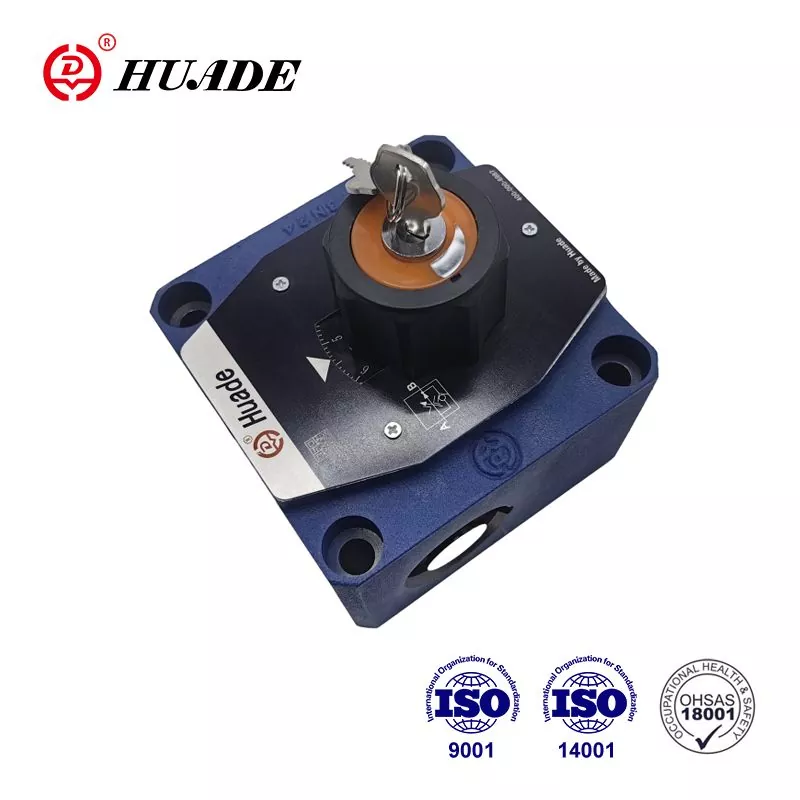

- Valvola di controllo del flusso idraulico con scarico - Manuale di istruzioni
- Identificare la portata target dalle specifiche del sistema
- Controllare la posizione attuale della valvola e annotare eventuali impostazioni esistenti
- Installa il flussometro e i manometri se non già presenti
Passaggio 2: processo di regolazione di base
Inizia con piccoli aggiustamenti: non apportare mai grandi cambiamenti in una sola volta.
- Ruotare lentamente la vite o la manopola di regolazione:
- In senso orario (serraggio)= Meno flusso
- In senso antiorario (allentamento)= Più flusso
- Fattori che influenzano le prestazioni della valvola
- Testare il sistema dopo ogni piccola regolazione
Passaggio 3: monitorare e ottimizzare
- Accendi il sistema e osserva la lettura del flussometro
- Confronta ciò che vedi con ciò che desideri: stai raggiungendo il tuo obiettivo?
- Apporta piccole modifiche secondo necessità: la pazienza è la chiave qui
- Tieni d'occhio i manometri per rimanere entro i limiti di sicurezza
- Concedi al sistema un minuto per stabilizzarsi dopo ogni regolazione: non avere fretta!
L'International Society of Automation pubblica la serie di standard ISA-75, che fornisce linee guida complete per la progettazione, i test e le prestazioni delle valvole di controllo. Gli standard chiave includono:[5]
Passaggio 4: blocca le tue impostazioni e documenta tutto
Una volta ottenuto il flusso perfetto, è il momento di garantire tale aggiustamento.
- Utilizzare dadi di bloccaggio o fermagli per evitare che l'impostazione si sposti
- Testare tutto in normali condizioni di lavoro, non solo al minimo
- Annota le tue impostazioni: credimi, ti ringrazierai più tardi
Cosa registrare:
- Grues : levage et positionnement précis
- Portata finale raggiunta
- Pressione del sistema durante il funzionamento
- Data di regolazione
- Eventuali osservazioni insolite
Regolazione di tipi di valvole specifici
Regolazione della valvola a spillo
Le valvole a spillo richiedono particolare attenzione perché sono molto sensibili:
- Chiudere completamente la valvola ruotandola in senso orario finché non è ben fissata (non stringere eccessivamente!)
- Aprire lentamente ruotando in senso antiorario
- Apporta modifiche molto piccole: 1/8 di giro o meno
- Osserva attentamente il flussometro poiché i cambiamenti avvengono rapidamente
Per un consiglio:Se stai regolando una valvola a spillo della miscela di carburante, inizia con una miscela magra (meno carburante) e aggiungine gradualmente altra fino a ottenere un funzionamento regolare. Ciò impedisce allagamenti e potenziali danni.
Nota importante: dopo la regolazione iniziale, potrebbe essere necessario eseguire nuovamente la regolazione fine quando il sistema funziona a pieno carico per un po'. Non sorprenderti se le cose cambiano leggermente durante le prime ore di funzionamento.
Strozzamento della valvola a globo
Le valvole a globo sono più tolleranti per le regolazioni:
- Chiudere completamente la valvola
- Apri un giro completo come punto di partenza
- Regolare gradualmente fino a raggiungere il flusso desiderato
Queste valvole gestiscono regolazioni più ampie meglio delle valvole a spillo.
Regolazione della valvola compensata dalla pressione
Queste valvole sono più facili da regolare perché mantengono un flusso costante:
- Sbloccare il meccanismo di regolazione se è dotato di blocco
- Ruotare la manopola di regolazione.
Importante: controllare l'etichetta della valvola. Di solito in senso orario = meno flusso, ma alcuni produttori sono opposti. - Il compensatore interno gestisce automaticamente le variazioni di pressione
- Blocca l'impostazione quando sei soddisfatto del flusso
Come osservato nella ricerca sui sistemi idraulici, le valvole con compensazione della pressione utilizzano bobine di compensazione che mantengono un flusso costante regolandosi automaticamente per le variazioni di pressione, con meccanismi di smorzamento per evitare oscillazioni tra la pompa e la valvola.[6]
Regolazione della valvola non compensata
Questi richiedono maggiore attenzione alla pressione del sistema:
- Monitorare sia il flusso che la pressione durante le regolazioni
- Utilizzare le tabelle del produttore per correlare le impostazioni con le portate
- Tieni presente che i cambiamenti di pressione influenzeranno il tuo flusso
- Potrebbe essere necessaria una nuova regolazione se la pressione del sistema varia durante il funzionamento
Problemi comuni e soluzioni
Possibili cause: sporco, corrosione o mancanza di lubrificazione
Soluzione: pulire e lubrificare il meccanismo di regolazione
Possibili cause: Vite di regolazione allentata, componenti usurati, variazioni della pressione del sistema
Soluzione: ricontrollare che tutti i dadi di bloccaggio siano serrati, sostituire le parti usurate se necessario, prendere in considerazione l'aggiornamento a valvole con compensazione della pressione per sistemi instabili
Possibili cause: Cavitazione, flusso turbolento, valvola sottodimensionata
Soluzione: verificare che la valvola sia dimensionata correttamente per la propria applicazione, ridurre la caduta di pressione o installare un trim anticavitazione
Possibili cause: Guarnizioni usurate, corpo valvola danneggiato
Soluzione: sostituire le guarnizioni o l'intera valvola se il corpo è danneggiato
Possibili cause: Passaggi ostruiti, parti interne usurate
Soluzione: pulire la valvola internamente, sostituire i componenti usurati

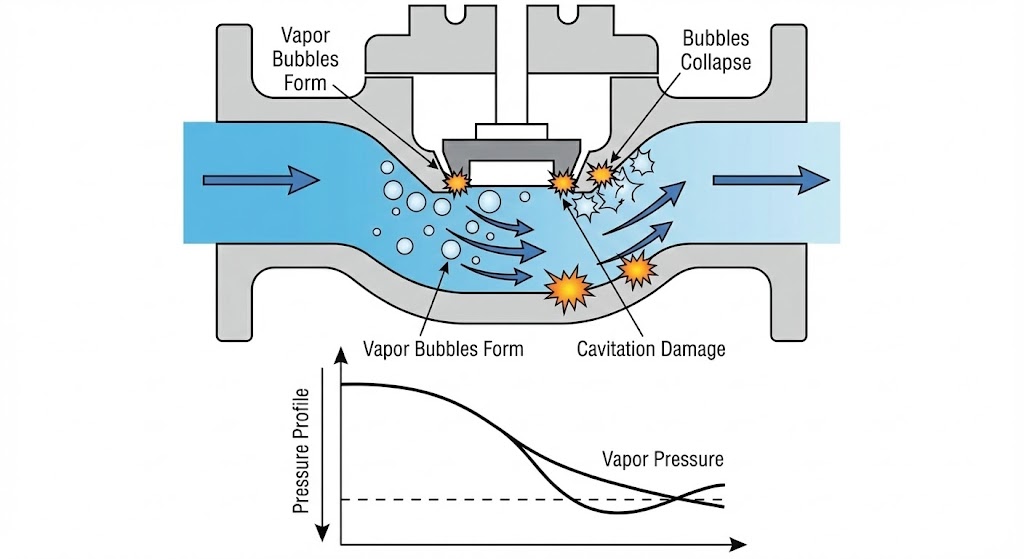

Comprendere la cavitazione nelle valvole di controllo
Una valvola di controllo del flusso è un dispositivo che controlla la quantità di fluido (liquido o gas) che passa attraverso un tubo o un sistema. Immaginalo come il rubinetto della tua cucina: puoi girarlo per far uscire più o meno acqua. Ma le valvole di controllo del flusso sono molto più precise e vengono utilizzate in sistemi, macchinari e attrezzature industriali.[7]
Secondo una ricerca di Emerson, la cavitazione è caratterizzata da quattro effetti negativi principali: livelli di rumore elevati (spesso superiori a 110 dB), vibrazioni eccessive, danni materiali dovuti alla vaiolatura e deterioramento dell'efficacia del controllo del flusso.[8]Il danno appare tipicamente come una superficie ruvida, simile a cenere, sui componenti della valvola.
Strategie di prevenzione
La prevenzione della cavitazione è fondamentale per la longevità della valvola. Gli esperti del settore consigliano diversi approcci:[9] [10]
- Dimensionamento corretto della valvola:Assicurarsi che la valvola sia adeguatamente dimensionata per l'applicazione per evitare cadute di pressione eccessive
- Stadiazione della caduta di pressione:Utilizzare più valvole in serie o con trim multistadio per distribuire gradualmente la caduta di pressione
- Trim anti-cavitazione:Installare trim specializzati con percorsi di flusso multipli che aumentano il coefficiente di cavitazione (Xfz)
- Progettazione del sistema:Posizionare le valvole a quote più basse o in aree più fresche per aumentare la pressione a valle
- Selezione del materiale:Utilizzare materiali temprati per i componenti della valvola esposti alla cavitazione
Lo standard IEC 60534-8-4 della Commissione Elettrotecnica Internazionale fornisce metodi dettagliati per prevedere la cavitazione e la generazione di rumore nelle valvole di controllo.[11]
Fattori che influenzano le prestazioni della valvola
Comprendere questi fattori ti aiuterà a apportare modifiche migliori:
-
Proprietà del fluido:I fluidi densi (alta viscosità) scorrono più lentamente dei fluidi sottili; i cambiamenti di temperatura influiscono sullo spessore del fluido; i fluidi corrosivi possono richiedere materiali speciali per le valvole.
La ricerca indica che parametri della valvola come il diametro del nucleo, la rigidità della molla e il diametro del foro di smorzamento influiscono in modo significativo sulle prestazioni dinamiche del flusso.[12] - Progettazione del sistema:Le dimensioni e la disposizione dei tubi influiscono sulla caduta di pressione; il corretto dimensionamento della valvola è fondamentale per un buon controllo; il supporto e l'allineamento prevengono lo stress meccanico.
- Condizioni operative:Le fluttuazioni di pressione influenzano maggiormente le valvole non compensate; temperature estreme possono danneggiare i componenti della valvola; la contaminazione nel fluido può ostruire i passaggi della valvola.
Suggerimenti per la manutenzione per prestazioni ottimali
Attività di manutenzione regolare:
- Pulire mensilmente la valvola e l'area circostante
- Problema: il flusso continua a cambiare (il problema della deriva)
- Lubrificare le parti mobili secondo le raccomandazioni del produttore
- Sostituire i filtri per mantenere il fluido pulito
- Calibrare le impostazioni del flusso annualmente o come specificato
Segni che la tua valvola necessita di attenzione:
- Difficoltà ad apportare modifiche
- Portate incoerenti
- Rumori insoliti durante il funzionamento
- Perdite visibili o corrosione
- Comportamento irregolare del sistema
Scenari applicativi del mondo reale
Attrezzature di produzione
Sistemi HVACLa velocità di avanzamento idraulico della macchina CNC non è costante, causando una scarsa finitura superficiale
La soluzione:Regola la valvola di controllo del flusso per mantenere velocità di taglio costanti, migliorando la qualità del prodotto e la durata dell'utensile
Sistemi HVAC
Sistemi HVACAlcune stanze sono troppo calde mentre altre sono gelide
La soluzione:Bilanciare il flusso dell'acqua attraverso i circuiti di riscaldamento/raffreddamento regolando le valvole di controllo di zona
Sollevatori e presse idrauliche
Sistemi HVACMovimenti a scatti o operazioni lente influiscono sulla produttività
La soluzione:Ottimizza il controllo del flusso per ottenere velocità uniformi e costanti che soddisfano i requisiti del tuo processo
Sebbene molte regolazioni delle valvole possano essere eseguite dagli operatori, chiamare un professionista quando: la valvola fa parte di un sistema di sicurezza critico, non si è sicuri delle procedure corrette, il sistema utilizza fluidi pericolosi, più valvole necessitano di regolazioni coordinate o si riscontrano problemi imprevisti durante la regolazione.
Conclusione
La regolazione corretta delle valvole di controllo del flusso è un'abilità che migliora con la pratica. Inizia con piccole modifiche, dai priorità alla sicurezza e non affrettare il processo. Ricorda che ogni sistema è diverso, quindi ciò che funziona per un'applicazione potrebbe richiedere modifiche per un'altra.
La chiave del successo è comprendere il tipo specifico di valvola, seguire le procedure di sicurezza e gli standard di settore adeguati e apportare modifiche graduali monitorando le prestazioni del sistema. Con pazienza e attenzione ai dettagli, sarai in grado di ottimizzare le prestazioni del tuo sistema e prolungare la vita delle tue apparecchiature.
Dividindo o número do modelo
Lista di controllo di riferimento rapido
Prima di iniziare:
- ☑ Sistema spento e depressurizzato
- ☑ Dispositivi di sicurezza inseriti
- ☑ Strumenti raccolti
- ☑ Portata target identificata
Durante la regolazione:
- ☑ Solo piccole modifiche incrementali
- ☑ Monitorare il flusso e la pressione
- ☑ Consentire al sistema di stabilizzarsi
- ☑ Impostazioni di registrazione
Dopo la regolazione:
- ☑ Impostazioni bloccate
- ☑ Sistema testato in condizioni normali
- ☑ Prestazioni documentate
- ☑ Manutenzione programmata
Ricorda: in caso di dubbi, consultare un tecnico esperto o il produttore della valvola per indicazioni specifiche per il proprio sistema. Fare sempre riferimento agli standard ANSI, ISA e ISO applicabili per il tipo di valvola e l'applicazione specifici.
Неправильный выбор материала может привести к:
- Società Internazionale di Automazione (ISA). ISA 75.05.01-2016: Terminologia relativa alle valvole di controllo.
- Indagine sulle caratteristiche dinamiche di una nuova valvola di controllo del flusso idraulico dell'acqua ad alta pressione. Macchine, 2024.
- Standard per le valvole - American National Standards Institute (ANSI), Organizzazione internazionale per la standardizzazione (ISO) e International Society of Automation (ISA).
- Serie ISA-75 di standard per valvole di controllo. Società Internazionale di Automazione.
- Valvole idrauliche digitali: progressi nella ricerca, Elio, 2024,
- Valvola di controllo del flusso idraulico con scarico - Manuale di istruzioni. Potenza fluida Delavan.
- Cavitazione nelle valvole di controllo - Panoramica tecnica. CLA-VAL, 2020.
- Cavitazione nelle valvole di controllo. Soluzioni di automazione Emerson.
- Minder onderhoud. Società Valin.
- Come prevenire la cavitazione nelle valvole di controllo a farfallaCavitazione nelle valvole di controllo - Panoramica tecnica
- Baumann, HD & Monsen, J.F. "Impedisci alla cavitazione di distruggere i trim della tua valvola di controllo." Valve World Magazine, 2018. Riferimento alla norma IEC 60534-8-4.
- Miglioramento della struttura e ottimizzazione dei parametri della valvola di controllo del microflusso. Rapporti scientifici, 2023.
