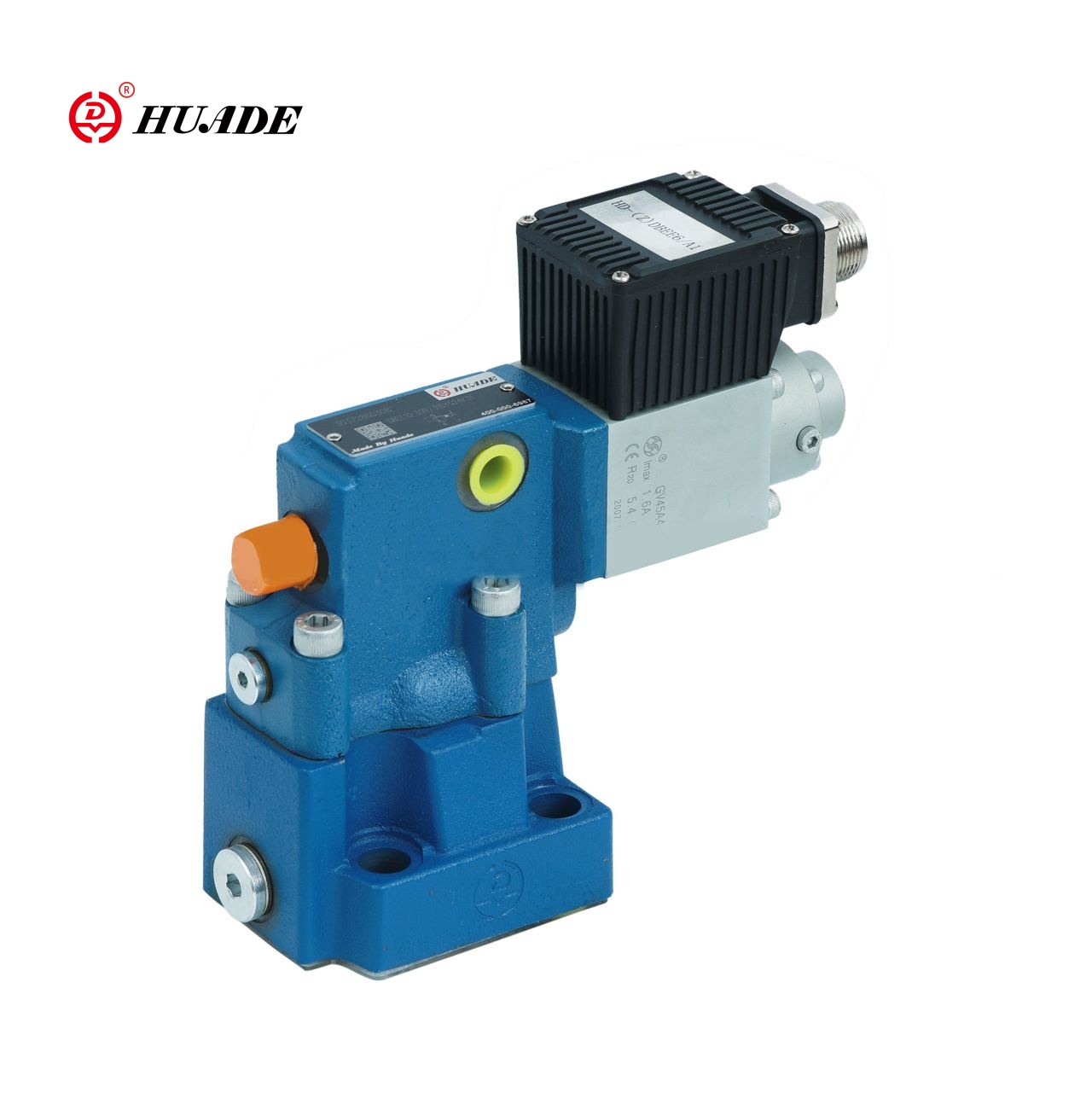

La valvola riduttrice di pressione proporzionale a tre vie 3DREP 6A può regolare con precisione la pressione di uscita in base alle variazioni del segnale di ingresso per soddisfare i requisiti di pressione nel processo di produzione. Allo stesso tempo, le prestazioni stabili di 3DREP 6A garantiscono anche la continuità e la sicurezza del processo produttivo.
| Idraulico | ||
| Pressione operativa (MPa) | Porto P | 10, se eccedente 10, installare la valvola, tipo ZDR6DP..-30B/...nella porta di ingresso |
| Porto T | 3 | |
| Flusso massimo (l/min) | 15(∆p=5MPa) | |
| Grado di contaminazione (um) | Raccomandazione di filtro con un tasso di ritenzione minimo di β10≥ 75 | |
| Isteresi (%) | ≤3 | |
| Precisione di ripetibilità (%) | ≤1 | |
| Sensibilità della risposta (%) | ≤1 | |
| Intervallo di inversione (%) | ≤1 | |
| Fluido in pressione | Olio minerale (per guarnizione NBR), Estere fosfato (per guarnizione FPM) | |
| Campo di viscosità (mm2/S) | da 2,8 a 380 | |
| Intervallo di temperatura del fluido in pressione (°C) | da -20 a +70 | |
| Installazione | facoltativo, preferibilmente orizzontale | |
| Peso (kg) | Tipo C:2.6;tipo A.B:1.5 | |
| Elettrico, solenoide | ||
| Tensione di alimentazione | DC24V | |
| Corrente nominale per solenoide (A) | 0.8 | |
| Corrente max per solenoide (A) | ≤0,02 | |
| Resistenza bobina solenoide (Ω) | Valore freddo a 20°C | 19.5 |
| Massimo. valore caldo | 28.8 | |
| Stato di lavoro | continuo | |
| Temperatura di condizione (°C) | ~+50 | |
| Temperatura della bobina (°C) | ~+150 | |
| Protezione secondo DIN40 050 | IP65 | |
| Collegamenti elettrici | 3DREP | con connettore componente secondo DIN43650-AM2 connettore a innesto secondo DIN 43 650-AF2/Pg11 |
| 3DREPE | con spina componente su E DIN43563-AM6-3 connettore a innesto E DIN43563-BF6-3/Pg11 | |
Caratteristiche:
▶Valvole proporzionali a comando diretto per il controllo della pressione e della direzione del flusso
▶Azionamento tramite magneti proporzionali con filettatura centrale e bobina estraibile
▶Bobina di controllo centrata a molla
Applicazione:
La valvola riduttrice di pressione proporzionale a tre vie 3DREP 6A è ampiamente utilizzata in campi industriali, sistemi idraulici meccanici mobili, banchi da lavoro e altre apparecchiature di fascia alta.
La valvola riduttrice di pressione a 3 vie tipo 3DREP 6. viene azionata direttamente da magneti proporzionali. Convertono un segnale di ingresso elettrico in un segnale di uscita di pressione proporzionale.
I solenoidi proporzionali sono solenoidi CC controllabili con pin bagnato con filettatura centrale e bobina rimovibile. I magneti vengono controllati opzionalmente tramite un'elettronica di controllo esterna.
◆Progetto:
La valvola è composta principalmente da:
◆Funzione:
Con i magneti (1 e 2) diseccitati, il cassetto di comando (5) viene mantenuto nella sua posizione centrale da molle di compressione.
Il cassetto di comando (2) viene azionato direttamente quando uno dei solenoidi viene eccitato.
Per esempio. eccitando il solenoide "a" (1)
→Il cursore di misurazione della pressione (5) e il cursore di controllo (4) si spostano verso destra in proporzione al segnale elettrico di ingresso.
→Il collegamento da P a B e da A a T avviene tramite sezioni trasversali a forma di orifizio con caratteristiche di flusso progressive
◆Diseccitazione del solenoide (1)
→Il cursore a cassetto (4) viene riportato nella sua posizione centrale dalle molle di compressione
Nella posizione centrale i collegamenti A e da B a T sono aperti, pertanto il fluido in pressione può fluire liberamente nel serbatoio. Un comando manuale opzionale rende possibile spostare la bobina di controllo (4) senza energizzare il solenoide.
●Attenzione!
L'uso involontario dell'azionamento manuale può causare movimenti incontrollati della macchina!
Simboli della valvola riduttrice di pressione proporzionale 3DREP 6A
