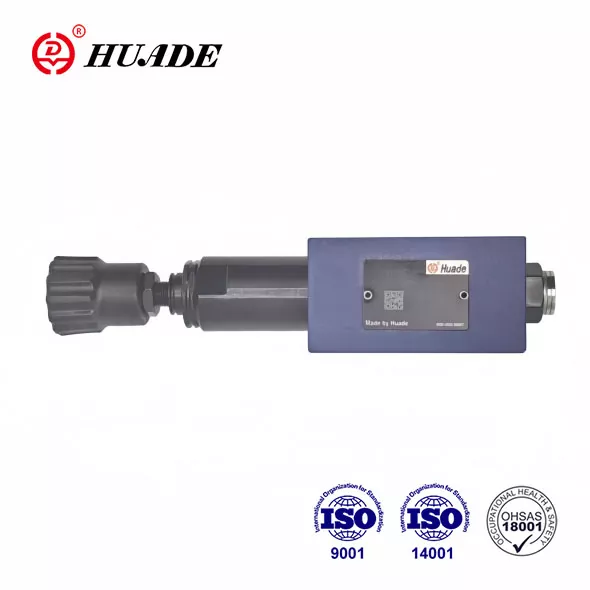

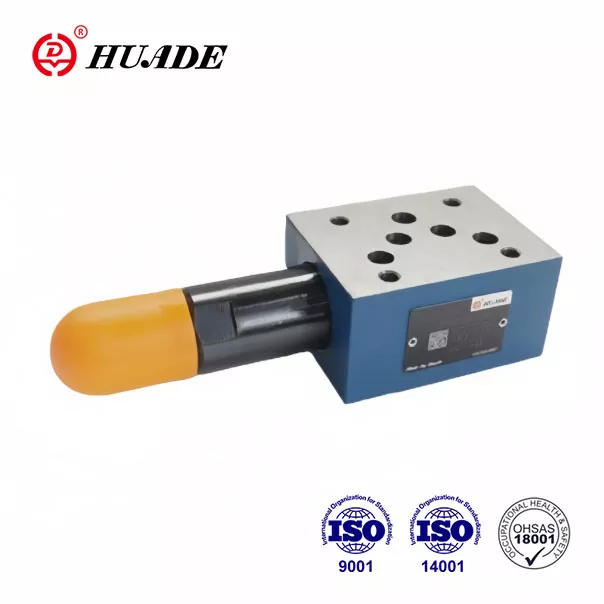

I riduttori di pressione Huade® ZDR 10 D vengono utilizzati per ridurre la pressione di vari sistemi idraulici. Sono completamente conformi agli standard internazionali. Huade Hydraulic ha introdotto la tecnologia avanzata di Rexroth grazie a due collaborazioni a lungo termine dal 1979. Huade Hydraulic fa pieno uso delle risorse nazionali per controllare i costi al fine di fornire prodotti idraulici a un prezzo ragionevole.
|
Peso (kg) |
circa 2,8 |
|
Fluido in pressione |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|
Intervallo di temperatura del fluido di pressione (℃) |
da -30 a +80 |
|
Intervallo di viscosità (mm²/s) |
10~800 |
|
Grado di contaminazione del fluido |
consigliare un filtro con un tasso di ritenzione minimo di β10 ≥ 75 |
|
Pressione operativa massima (ingresso) (MPa) |
fino al 31.5 |
|
Pressione secondaria (uscita) (MPa) |
fino a 2.5.fino a 7.5,fino a 15.0.fino a 21.0 |
|
Attacco di contropressione (MPa) |
fino a 16.0 |
|
Flusso massimo (l/min) |
80 |
Caratteristiche:
▶ Design della piastra sandwich
▶ Riduzione della pressione negli attacchi A, B o P
▶ 4 elementi di regolazione
. Manopola rotante
. Esadecimale. vite a testa con cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ 4 livelli di pressione
▶ valvola di ritegno opzionale
▶ Schema delle connessioni secondo DIN 24 340, forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
La valvola tipo ZDR 10 D viene utilizzata per ridurre la pressione del sistema.
1. Sezione e simbolo del riduttore di pressione ZDR 10 D
La valvola riduttrice di pressione tipo ZDR 10 D.. è una valvola a 3 vie ad azionamento diretto con struttura intermedia con funzione di limitazione della pressione sul lato secondario.
La valvola riduttrice di pressione è costituita essenzialmente da un alloggiamento (1), un distributore a cassetto (2), una molla di compressione (3) e un regolatore (4), nonché una valvola di ritegno opzionale.
La pressione secondaria viene impostata dall'elemento di regolazione della pressione (4).
Modello 'SI'
A riposo, la valvola è normalmente aperta e il fluido può fluire senza ostacoli dalla porta A1 alla porta A2. Contemporaneamente la pressione nel collegamento A2 avviene attraverso la tubazione di comando (5) presente nella zona della bobina di fronte alla molla di compressione (3). Quando la pressione nell'attacco A2 supera il livello di pressione impostato sulla molla di compressione (3), il distributore a cassetto (2) si porta nella posizione di controllo contro la molla di compressione (3) e mantiene costante la pressione impostata nell'attacco A2.
La pressione di comando e l'olio di pilotaggio vengono prelevati dall'attacco A2 tramite la tubazione di comando (5).
Se la pressione nel collegamento A2 aumenta ulteriormente a causa di forze esterne, il distributore a cassetto (2) viene spostato ulteriormente verso la molla di compressione (3).
Ciò provoca l'apertura di un percorso di flusso sulla porta A2 attraverso il terreno di controllo (5) sul cursore di controllo (2) e l'alloggiamento (1) verso il serbatoio (porta TB). Una quantità di fluido sufficiente fluisce quindi nel serbatoio per impedire qualsiasi ulteriore aumento di pressione.
Il vano molla (7) viene sempre scaricato verso il serbatoio esternamente tramite l'attacco TA.
Un attacco per manometro(8) consente il monitoraggio della pressione secondaria sulla valvola.
Solo nella versione "DA" è possibile montare una valvola di ritegno per flusso libero negli attacchi da A2 a A1.
Modelli “DP” e “DB”
Nel modello "DP", la pressione viene ridotta nella porta P1. La pressione di comando e l'olio di pilotaggio vengono prelevati internamente dall'attacco P1.
Nel modello "DB", la pressione nella porta P1 è ridotta e l'olio di pilotaggio viene prelevato dalla porta B.
Attenzione!
Quando la valvola direzionale è nella posizione commutata da P ad A, la pressione nell'attacco B non deve superare la pressione secondaria impostata. In caso contrario, la pressione nella porta A verrà ridotta.
In caso di utilizzo senza valvola direzionale, TA e TB devono essere collegati tra loro (ad es. nella piastra di copertura).
struttura del ZDR 10 DA1-50B/...YM
Simboli di ZDR 10 DP...-50B
