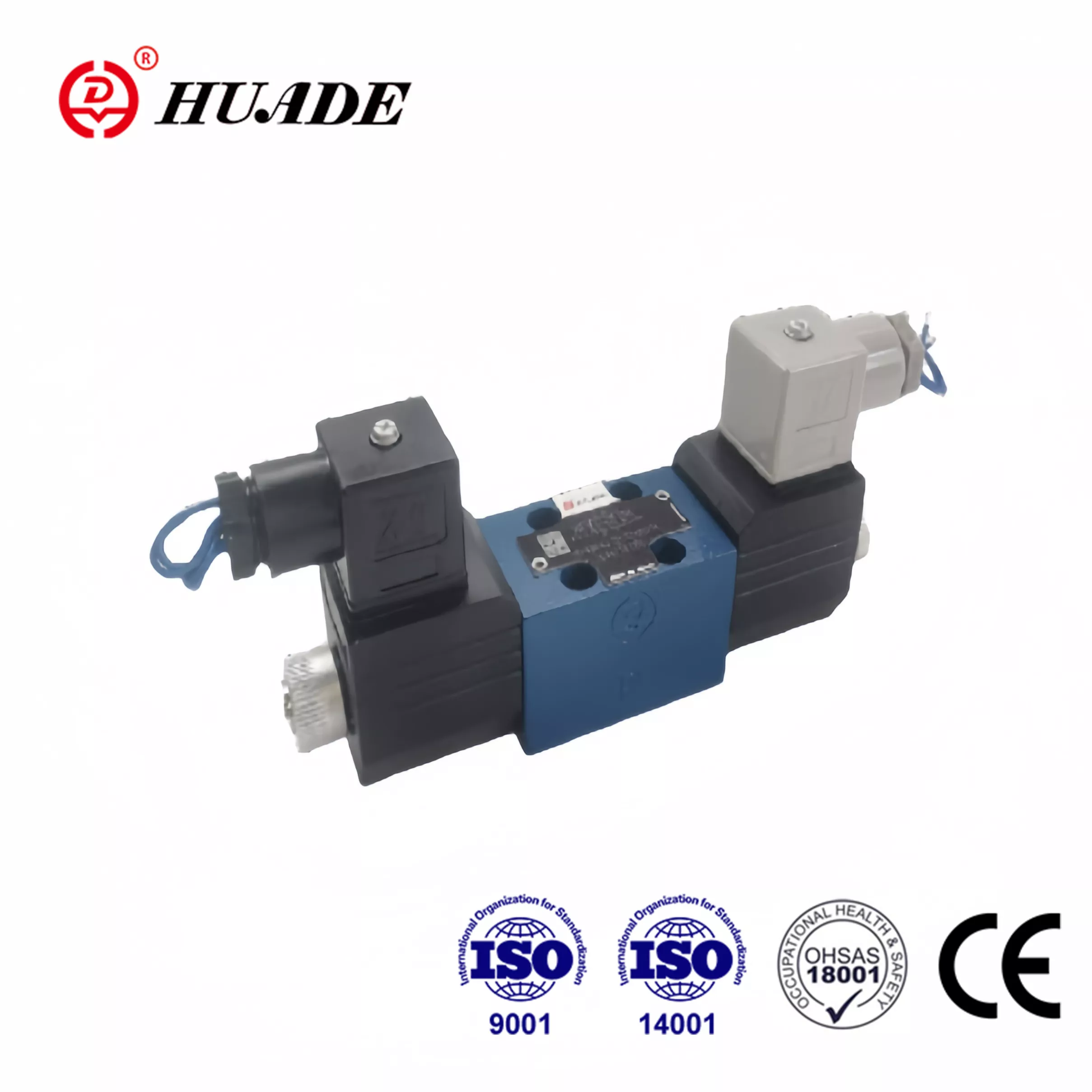

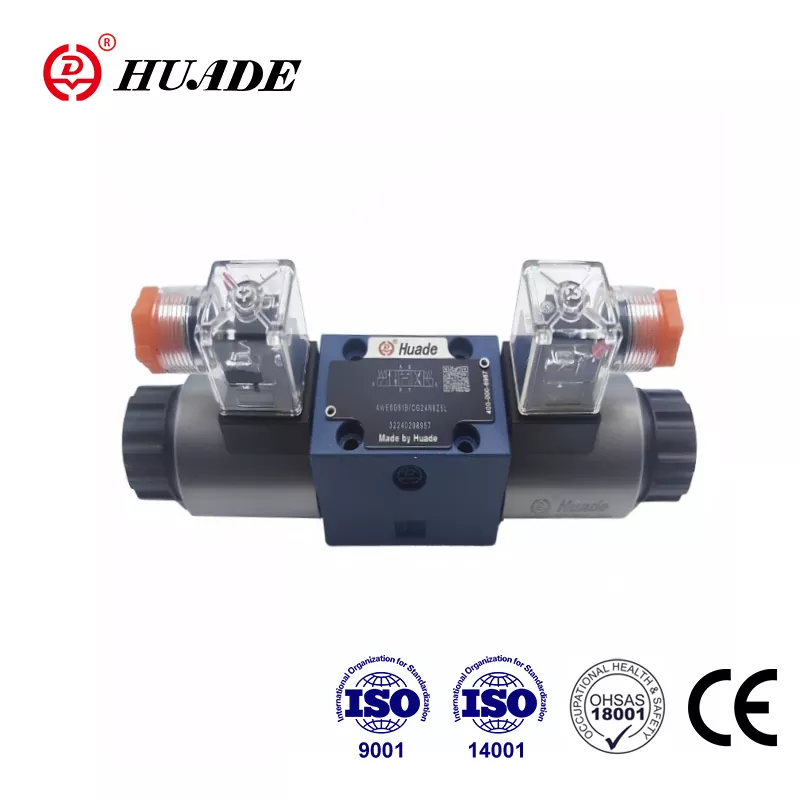

Collaborazione strategica tra il governo cinese e quello tedesco dal 1979, Huade ha incorporato la tecnologia all'avanguardia di Rexroth. Il distributore a cursore Huade® WE a 4 vie è un'alternativa conveniente allo stesso modello offerto da Rexroth. Huade attribuisce grande importanza alla qualità. Huade dispone di un rigoroso sistema di test per garantire che ogni valvola direzionale abbia prestazioni superiori. La serie di elettrovalvole ha superato la certificazione CE. Le valvole idrauliche Huade® sono ampiamente utilizzate nei macchinari di ingegneria e costruzione, metallurgia, macchine utensili, protezione ambientale, costruzione navale, aerospaziale, trasporto ferroviario, petrolio e petrolchimico, industria militare e altri campi. È un marchio nazionale affidabile in Cina.
|
Dati tecnici idraulici |
||
|
Max. pressione operativa-Attacchi A,B,P （㎫） |
fino alle 21.0 |
|
|
Porta T（㎫） |
10.0 .Con i simboli A o B l'attacco T deve essere utilizzato come attacco di trafilamento |
|
|
Flusso massimo (l/min) |
fino a 25 |
|
|
Fluido in pressione |
Olio minerale o estere fosforico |
|
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
|
|
Intervallo di temperatura del fluido in pressione （℃） |
-30～+80 |
|
|
Grado di contaminazione (㎛) |
Grado di contaminazione massimo consentito del fluido idraulico secondo NAS 1638 classe 9. Consigliamo pertanto un filtro con un tasso di ritenzione minimo di β≥ 75 |
|
|
Peso (kg) |
Valvola con 1 solenoide 0,9 |
|
|
Dati tecnici elettrici |
||
|
Tensioni disponibili (V) |
12.24.220.110R220R |
|
|
Consumo energetico (W) |
22 |
|
|
Dovere |
continuo |
|
|
Orario di cambio |
ATTIVO (ms) |
20-30 |
|
SPENTO (ms) |
dalle 10 alle 20 |
|
|
Massimo. temperatura ambiente（℃） |
+50 |
|
|
Massimo. temperatura della bobina （℃） |
+150 |
|
|
Protezione secondo DIN 40 050 |
IP65 |
|
|
Frequenza di commutazione (cicli/h) |
15000 |
|
|
Nel collegamento elettrico il conduttore di protezione (PE ) deve essere collegato secondo le norme pertinenti |
||
Caratteristiche:
▶ I distributori tipo WE 4 sono distributori a cursore azionati magneticamente
▶ Solenoidi a contatti bagnati di corrente continua o alternata
▶ Schema di connessione ISO 4401 e CETOP - RP 121H
Applicazione:
Le valvole direzionali del tipo WE 4 sono distributori a cursore azionati magneticamente. Controllano l'avvio, l'arresto e la direzione di un fluido.
Queste valvole direzionali sono costituite essenzialmente da un alloggiamento (1), uno o due solenoidi (2), il cursore di comando (3) e una o due molle di ritorno (4).
Il cassetto di comando (3) è mantenuto dalla molla di ritorno (4) nella posizione centrale o iniziale (tranne che per il cassetto con arresto). Il cursore a cassetto (3) viene azionato tramite solenoidi a perno bagnato (2). Nella condizione energizzata. La forza del magnete (2) agisce tramite il pistone (5) sul distributore a cassetto (3) e sposta lo stesso dalla posizione di riposo alla posizione finale desiderata. Pertanto, viene selezionato il modello di flusso richiesto da P ad A e da B a Tor da P a B e da A a T. Quando il solenoide (2) è diseccitato, la bobina di controllo (3) viene riportata in posizione neutra
Questa versione è una valvola direzionale con 2 posizioni di commutazione e posizione mediante molla di ritorno (4). È previsto un comando manuale coperto in modo che il distributore a cassetto (3) possa essere azionato senza
energizzando il solenoide.
Vista in sezione di 4WE 4-10B
