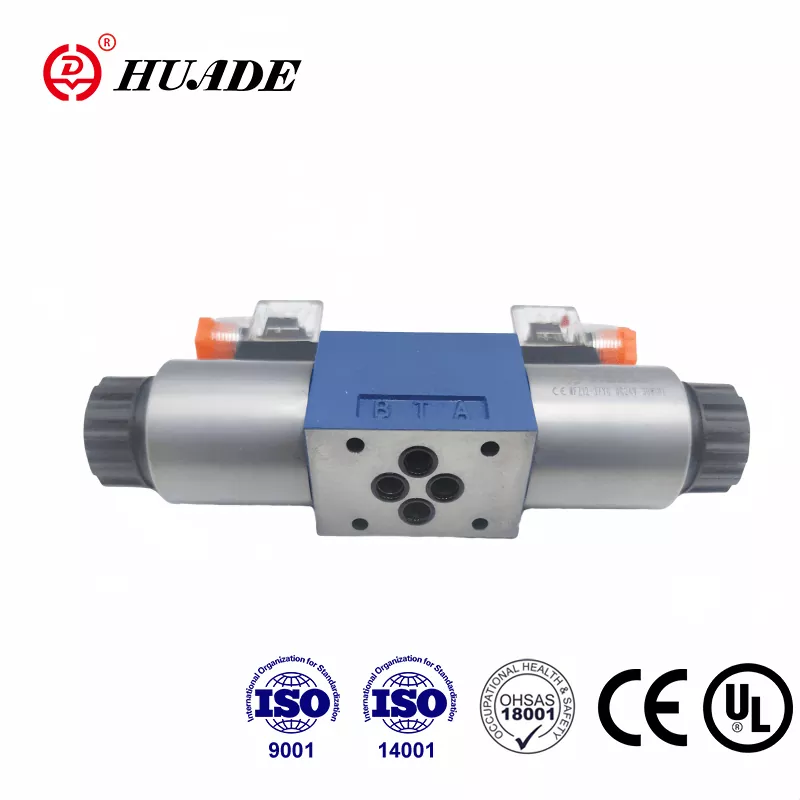

Quando guardi un bulldozer sollevare la lama o vedi un robot di fabbrica muoversi con precisione, c'è un componente piccolo ma potente che rende tutto ciò possibile: la valvola di controllo direzionale.
Questa guida ti guiderà attraverso tutto ciò che devi sapere su queste parti essenziali, da come funzionano alla scelta di quella giusta per le tue esigenze.
Cos'è una valvola di controllo direzionale?
Pensa a una valvola di controllo direzionale (DCV) come acontrollore del traffico per fluidi. Proprio come un semaforo dirige le auto a un incrocio, un DCV dirige l'olio idraulico o l'aria compressa attraverso diversi percorsi all'interno di una macchina. Queste valvole sono il "cervello" dei sistemi di potenza fluida, dicendo al fluido dove andare e quando.
Perché si chiamano valvole "Bang-Bang"?
Molti DCV funzionano come un interruttore della luce: sono completamente accesi o completamente spenti. Non esiste una posizione intermedia, motivo per cui a volte le persone le chiamano valvole "bang-bang". Quando cambiano, lo fanno rapidamente e completamente.
Come funziona una valvola di controllo direzionale?
Le parti fondamentali
Ogni DCV ha questi componenti principali:
Corpo valvola:Questa è come la casa che tiene insieme tutto. Ha dei canali all'interno dove può fluire il fluido.
Bobina o otturatore:Questa è la parte mobile che controlla effettivamente il flusso. Pensatela come una porta scorrevole che apre e chiude diversi percorsi.
Porti:Questi sono i punti di connessione a cui si collegano i tubi. Di solito sono etichettati:
- P= Pressione (dove entra il fluido)
- T= Serbatoio (dove ritorna il fluido)
- Trattori:= Porte dell'attuatore (dove il fluido va a svolgere il lavoro)
Attuatore:Questo è ciò che muove la bobina. Potrebbe essere una maniglia che spingi, una bobina elettrica o la pressione del fluido.
Come controlla il flusso
Quando l'attuatore sposta la bobina, allinea diversi fori e canali all'interno del corpo della valvola. Ciò crea nuovi percorsi attraverso i quali il fluido può fluire. È come riorganizzare i pezzi di un puzzle per creare percorsi diversi.
Tipi di valvole di controllo direzionale
In base a come si muovono (design interno)
Valvole a bobina
Questi utilizzano un pezzo cilindrico (la bobina) che scorre avanti e indietro. Sono come un puzzle scorrevole in cui spostare un pezzo apre alcuni percorsi e ne chiude altri. Sono versatili ma consentono una piccola perdita.
Valvole a fungo
Questi utilizzano una sfera, un cono o un disco che si solleva da una sede per consentire il flusso o preme verso il basso per fermarlo. Pensa al tappo di una bottiglia: quando lo rimuovi, il liquido fuoriesce. Queste valvole chiudono molto saldamente senza quasi nessuna perdita.
Valvole rotative
Invece di scorrere, questi ruotano per allineare i diversi passaggi. Sono come girare una chiave nella serratura per aprire porte diverse.
In base a come vengono gestiti
Valvole manuali
Li azionate manualmente utilizzando una leva, un pulsante o un pedale. Sono semplici e affidabili, come il cambio manuale di un'auto.
Elettrovalvole
Questi sono azionati elettricamente. Quando invii un segnale elettrico, una bobina magnetica muove la valvola. È come avere un telecomando per la tua valvola.
Manutenzione predittiva
Questi utilizzano la pressione del fluido per spostare la valvola. Sono utili quando è necessaria molta forza per spostare una grande valvola, come quando si utilizza il servosterzo in un'auto.
Per numero di posizioni e porte
All'inizio il sistema di denominazione potrebbe sembrare confuso, ma in realtà è semplice:
- Valvola 2/2:2 porte, 2 posizioni (come un interruttore on/off)
- Tipo di fluido:3 vie, 2 posizioni (comune per cilindri a semplice effetto)
- Valvola 4/2:4 vie, 2 posizioni (standard per cilindri a doppio effetto)
- Valvola 4/3:4 porte, 3 posizioni (include una posizione centrale neutra)
Posizioni centrali (per valvole a 3 posizioni)
- Centro aperto:Tutte le porte si collegano tra loro, come aprire tutte le porte di una casa
- Centro Chiuso:I DCV controllano l'altezza della testata e la velocità della ventola di pulizia.
- Centro Tandem:La pressione è collegata al serbatoio, ma le porte dell'attuatore sono bloccate
- Centro galleggiante:Le porte dell'attuatore si collegano al serbatoio, ma la pressione è bloccata
Scegliere la valvola giusta: specifiche chiave
Portata nominale (Cv)
Questo indica la quantità di fluido che la valvola può gestire. Viene misurato in galloni al minuto (GPM) con una caduta di pressione di 1 PSI. Consideralo come il diametro di un tubo da giardino: numeri più grandi significano maggiore capacità di flusso.
Valutazione della pressione
Questa è la pressione massima che la valvola può gestire in sicurezza. Di solito è contrassegnato come PN (come PN350 per 350 bar) o in PSI. Non superare questo limite, altrimenti la valvola potrebbe guastarsi.
Tempo di risposta
Per le elettrovalvole, questa è la velocità con cui possono cambiare posizione, solitamente misurata in millisecondi. Tempi di risposta più rapidi sono migliori per le applicazioni che richiedono movimenti rapidi.
Classe di perdita
Questo valuta la qualità della tenuta della valvola:
- Classe IV:Alcune perdite (0,01% della portata nominale)
- Classe V:Bassa perdita
- Classe VI:A tenuta di bolle (quasi nessuna perdita)
Dal semplice all'intelligente: tipologie di controllo
Valvole on/off (DCV standard)
Queste sono le valvole "bang-bang" di cui abbiamo parlato. Sono completamente aperti o completamente chiusi. Sono perfetti per compiti semplici come il bloccaggio di una parte o l'estensione completa di un cilindro.
Valvole proporzionali
Questi sono come interruttori dimmer per il flusso del fluido. Invece di essere semplicemente on/off, possono essere parzialmente aperti per controllare la portata. Ciò ti offre un controllo della velocità fluido e variabile. Sono ottimi per applicazioni come il funzionamento della gru in cui si desiderano movimenti fluidi.
Servovalvole
Questi sono gli strumenti di precisione del mondo delle valvole. Forniscono un controllo estremamente accurato e possono rispondere al feedback per mantenere posizioni o flussi esatti. Sono utilizzati in applicazioni di fascia alta come simulatori di volo e macchine CNC.
Applicazioni del mondo reale
Attrezzature per l'edilizia
- Escavatori:Utilizza più valvole 4/3 per controllare il braccio, il bilanciere, la benna e la rotazione. Le valvole proporzionali pilotate offrono all'operatore un controllo fluido.
- Bulldozer:Le valvole moderne stanno diventando più intelligenti grazie ai sensori integrati che monitorano:
Produzione
- Macchine CNC:Utilizza DCV a solenoide per il bloccaggio dell'utensile e valvole proporzionali per un posizionamento preciso.
- Linee di assemblaggio:I DCV pneumatici azionano pinze, sollevatori e meccanismi di smistamento.
Agricoltura
- Trattori:La valvola multi-bobina blocca gli attrezzi di controllo come aratri e falciatrici.
- Mietitrici:I DCV controllano l'altezza della testata e la velocità della ventola di pulizia.
Aerospaziale
- Carrello di atterraggio dell'aereo:Le servovalvole forniscono un controllo preciso e affidabile per l'estensione e la retrazione.
- Controlli di volo:Le servovalvole ad alte prestazioni consentono sistemi fly-by-wire.
Panoramica del mercato: chi fa cosa
Il mercato globale delle valvole di controllo direzionale vale circa 8-10 miliardi di dollari e cresce del 5-11% all’anno. I principali attori includono:
- BoschRexroth:Noto per le robuste valvole idrauliche e l'integrazione dell'Industria 4.0
- Parker Hannifin:Offre ampie gamme per applicazioni idrauliche e pneumatiche
- Eaton/Danfoss:Forti nell'idraulica mobile con tecnologie di valvole intelligenti
- SMC:Produttore leader di valvole pneumatiche con design compatto e ad alto flusso
- Celebrazione:Soluzioni pneumatiche innovative tra cui isole valvole e piattaforme digitali
- Moog:Servovalvole ad alta precisione per applicazioni impegnative
Questo valuta la qualità della tenuta della valvola:
Funzionalità intelligenti
Le valvole moderne stanno diventando più intelligenti grazie ai sensori integrati che monitorano:
- Temperatura
- Numero di cicli
- Feedback sulla posizione
- Portate
- Livelli di contaminazione
Integrazione digitale
Le nuove valvole possono comunicare utilizzando protocolli come:
- IO-Link
- Ethernet/IP
- Profibus
- ModBus
Ciò consente loro di inviare dati diagnostici ai sistemi di controllo centrale, consentendo la manutenzione predittiva.
Manutenzione predittiva
Invece di aspettare che le valvole si guastino, i sistemi intelligenti possono prevedere quando è necessaria la manutenzione sulla base di dati in tempo reale. Ciò riduce i tempi di inattività imprevisti e consente di risparmiare denaro.
Risoluzione dei problemi comuni
La valvola non si attiva
Possibili cause:Nessun segnale elettrico, bobina bruciata, pressione pilota bassa
Soluzioni:Controllare la tensione, testare l'azionamento manuale, verificare l'alimentazione dell'aria/olio pilota
Movimento lento o a scatti
Possibili cause:Perdita interna, fluido contaminato, dimensione della valvola errata
Soluzioni:Testare eventuali perdite, cambiare fluido e filtri, verificare il dimensionamento della valvola
Derive dell'attuatore
Possibili cause:Posizione centrale errata, bobina usurata, perdita esterna
Soluzioni:Controllare la configurazione della valvola, verificare l'usura interna, ispezionare le connessioni
Perdita esterna
Possibili cause:Guarnizioni usurate, bulloni allentati, carrozzeria crepata
Soluzioni:Sostituire le guarnizioni, controllare la coppia dei bulloni, verificare eventuali danni
Rumore o surriscaldamento
Possibili cause:Cavitazione, valvola troppo piccola, pressione troppo alta
Soluzioni:Controllare il livello del fluido, verificare il dimensionamento della valvola, regolare l'impostazione della valvola di sicurezza
Migliori pratiche di manutenzione
Ispezioni regolari
- Verificare la presenza di perdite esterne
- Cerca corrosione o danni
- Verificare che tutti i collegamenti siano serrati
- Testare gli override manuali
Manutenzione dei fluidi
- Campionare regolarmente il fluido per verificare la contaminazione
- Modifica i filtri nei tempi previsti
- Mantenere la temperatura del sistema sotto i 60°C (140°F)
- Mantenere livelli di liquidi adeguati
Perdita esterna
- Đĩa van tự động đóng lại
- Mantenere l'inventario dei pezzi di ricambio
- Formare gli operatori sul corretto utilizzo
- Cerca corrosione o danni
Fare la scelta giusta
Q4. آیا می توانید در طراحی جعبه بسته بندی لیوان به من کمک کنید؟
Funzione necessaria:Di quanti porti e posizioni hai bisogno?
Pressione e flusso:Quali sono i requisiti di sistema?
Tipo di fluido:Olio idraulico, aria, acqua o fluidi speciali?
Metodo di controllo:Tipi di valvole di controllo direzionale
Ambiente:Temperatura, polvere, aree pericolose?
Bilancio:Costo iniziale vs. affidabilità a lungo termine
Conclusione
. Proprio come un semaforo dirige le auto a un incrocio, un DCV dirige l'olio idraulico o l'aria compressa attraverso diversi percorsi all'interno di una macchina. Queste valvole sono il "cervello" dei sistemi di potenza fluida, dicendo al fluido dove andare e quando.
Che tu stia progettando un nuovo sistema, risolvendo i problemi di uno esistente o semplicemente cercando di capire come funzionano le cose, la comprensione delle valvole di controllo direzionale apre le porte alla comprensione dei sistemi di potenza fluida che ci circondano ogni giorno.
La chiave del successo con i DCV è abbinare il tipo di valvola giusto alle vostre specifiche esigenze applicative, mantenerle correttamente e rimanere aggiornati con le tecnologie in evoluzione. Con queste basi sarai ben attrezzato per prendere decisioni informate su questi componenti critici.
