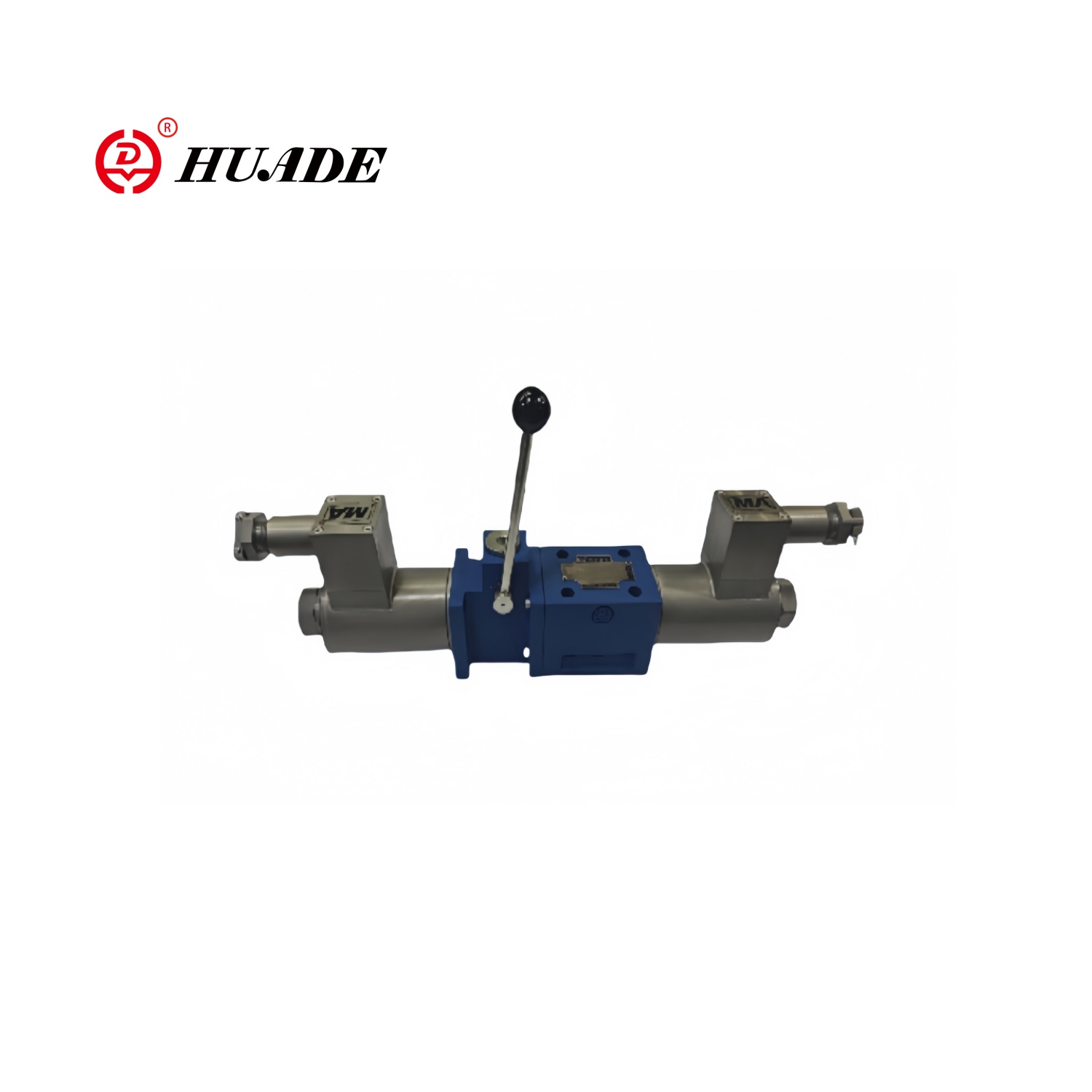

Valvola a prova di esplosione a prova di esplosione con manico 4WEM10

La valvola a prova di esplosione a prova di esplosione con manico di emergenza 4WEM10 è una valvola industriale appositamente progettata per ambienti infiammabili ed esplosivi. La tensione comune della valvola del solenoide 4WEM10 è 24VDC o 220VAC e la bobina a prova di esplosione deve corrispondere all'alimentazione in loco. Quando il controllo automatico non riesce, la maniglia di emergenza può interrompere rapidamente o aprire la valvola per evitare perdite o esplosione.

Parametro del prodotto della valvola a prova di esplosione con impugnatura 4WEM10

Funzionalità del prodotto e applicazione della valvola a prova di esplosione con impugnatura 4WEM10

Caratteristiche:

▶ Dimensione da 6 a 10

▶ Pressione massima di lavoro 350 bar

▶ Porta massima di lavoro 120 L/min

▶ L'apertura, la chiusura e la direzione del flusso controllato dal solenoide e manuale

▶ Solenoide a pin bagnato con bobina staccabile

▶ Il solenoide può ruotare 90 °

▶ Montaggio della piastra sottogruppo

Applicazione:

La valvola direzionale del solenoide con impugnatura di emergenza 4WEM10 è ampiamente utilizzata nei sistemi di condotte di raffinerie e impianti chimici, stazioni di distribuzione del gas, condotte di importazione ed esportazione di serbatoi di stoccaggio di GNL, sistemi di estrazione del gas miniera di carbone e condotte sotterranee di ventilazione.

Sezione e simbolo della valvola a prova di esplosione con impugnatura 4WEM10

La valvola direzionale di tipo WEMM è una valvola a bobina direzionale gestita da solenoide e maniglia operativa. Controlla la direzione di apertura, chiusura e flusso del flusso liquido.

La valvola del solenoide a prova di esplosione con manico 4WEM10 è composta principalmente da un corpo della valvola (1), uno o due solenoidi (2), una bobina della valvola (3), una molla di ripristino (4) e un dispositivo di controllo manuale.

Funzionamento del solenoide:

Quando non c'è potenza, la bobina della valvola (3) è nella posizione neutra o originale sotto l'azione della molla di ritorno. Quando la forza del solenoide (2) agisce sulla bobina della valvola (3), viene spinta dalla posizione di riposo alla posizione terminale. In questo modo, l'olio di pressione viene condotto da P a A e B a T, o da P a B e da A a T. Dopo che il solenoide (2) è spento, la molla di ritorno (4) restituisce la bobina della valvola (3) nella sua posizione originale.

Funzionamento della maniglia ausiliaria:

Quando il solenoide non è eccitato, la bobina della valvola (3) può essere spostata gestendo la maniglia ausiliaria. Trasforma la maniglia ausiliaria (5) a destra, in modo che la forza operativa passi attraverso l'albero rotante (6). Il nucleo della valvola a sfera (7) e il manicotto della guida (8) agiscono sulla bobina della valvola (3), causando il passaggio a sinistra. Quando la maniglia ausiliaria (5). Quando si ritorna in posizione zero, la bobina della valvola (3) ritorna nella posizione originale sotto l'azione della molla di ritorno (9).

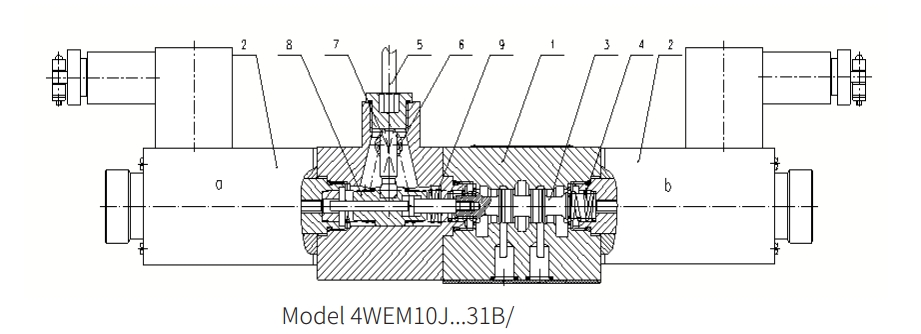

Struttura Valvola a prova di esplosione a prova di esplosione con manico 4WEM10

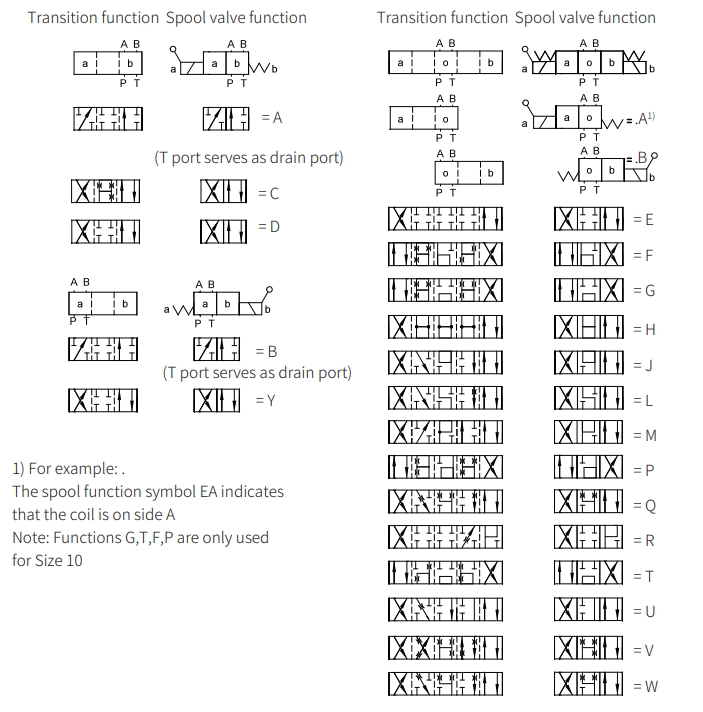

Simboli di Valvola a prova di esplosione a prova di esplosione con manico 4WEM10
